以标准图示形式和缩写代码标注出一个焊接接头或钎焊接头完整信息的是焊接符号, 像接头位置、怎样制备以及如何检测等, 焊接符号完整的代码体系在美国焊接学会最新版本的《焊接、钎焊与无损检验的标准符号》规程中有详细说明, 此规程为ANSI/AWS A2.4, 焊接符号含有诸多信息且颇为复杂, 在实际生产中大多数焊接设计人员仅使用了其中极少一部分。
小编从网上搜集了若干信息, 把工作里时常出现的焊接符号以及某些注意事项予以整理, 期望能对我们的焊接同行有一定助力。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供信息, 接头类型的信息, 焊缝坡口形状的信息, 焊缝类型的信息, 焊接方法的信息, 规程或程序的信息, 焊缝位置的信息, 质量要求的信息, 焊缝次序的信息, 焊缝尺寸的信息, 最终焊缝轮廓的信息, 工艺要求的信息等。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所涵盖的单元有这些。参考线, 箭头, 基本焊接符号, 尺寸跟其他数据, 补充符号, 完成符号, 尾缀, 规程, 焊接方法以及其他。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的基础, 它由处于水平位置的划线构成, 参考线得画在靠近所要表示的焊接接头符号的旁边, 每一个焊接符号单元都要依据符号标准放置在参考线周围合适位置处, 水平参考线以及焊接符号单元的位置如下面的图所展示的那样。
问：焊接符号中各单元的标准位置是如何安排的？
回之, 图1所呈现者乃一条参考线, 若干别的单元标记能够置于参考线之周边。典型焊接符号展现出各类定位焊缝的某些信息, 涵盖如下:
（1）仅用于特殊的焊缝的尾缀T, 像是焊接方法发生改变、焊条产生变更等情况, 在图纸上对此能够有详尽的参考说明。要是不存在参考意义或者无需去规范, 尾缀是能够省略掉的。
（2）就线上所参考的那个 S 记号而言, 它的情况是这样的, 其取决于焊缝的类型, 比如说, 要是存在坡口焊缝的话, 那么这种焊缝的熔深会对它产生影响, 还有填角焊缝的尺寸也会影响它, 塞焊或者开槽焊缝的尺寸同样会对其有作用, 点焊或者凸焊焊缝的剪切强度也在所影响范围之内, 而这个记号, 通常情况下, 是处于焊缝符号的左边位置的。
（3）记号E, 在这儿代表着一个开坡口焊缝的有效尺寸, 再者它又名焊缝尺寸或者焊脚高。有效尺寸的尺度被标于圆括号之内, 不管箭头指向何方, 这个尺寸以及坡口始终处于参考线上焊缝符号的左边。
（4）R 于此处所代表的, 乃是形成所需形状的焊缝数之间的空间, 针对对接接头而言, 这是敞开的根部。要是属于塞焊或者开槽焊缝, R 在这儿表示的是填充深度。此记号处于焊缝符号的中间位置。
（5）A这个符号, 在这儿所代表的, 是对接接头的坡口角度, 也就是倾斜角, 并且, 它还涵盖了塞焊焊缝的沉入角度。
（6）F与A之间存在的水平短线——, 于此处象征着已然完成的焊缝外形之模样。
（7）于此情形之中, F所代表的乃是获取所需焊缝外形的相应方式而已, 而焊缝外形是能够借助如下这般的方法予以获取的, 具体涵盖了打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）以及其他（U）这些方面。
（8）在这儿, L所代表的是焊缝长度, 此长度标示始终处在焊缝符号的右侧。不管箭头处于什么地方, 这个位置一直是固定不变的。
（9）P, 于此处所代表的是, 在焊接出现中断这种状况的时候, 焊缝的那条中心线与中心线相互之间的间距。
（10）在这里, 点焊、缝焊、栓焊、塞焊、开槽焊或者与焊接相关的凸焊焊缝, 其所要求的数量, 是由（N）来进行代表的。
问：箭头一般放置在哪里？
答: 箭头线处在参考线的一端或者另一端, 于焊接接头的箭头线那一边存在着一个箭头, 该箭头能够朝向任何方向, 诸如向上、向下, 又或者向前、向后。甚至于一个焊接符号能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

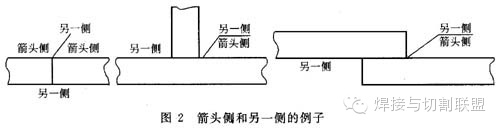

回复称, 和箭头有关联的符号, 处在参考线各自接头那头的上面, 或者是下面。参考线名为“箭头侧”的术语, 所指的是箭头朝着焊缝接头的那一侧。处在参考线指箭头一侧的符号, 意味着接头的箭头那一侧。处在参考线另外一侧的符号, 意味着接头的另一侧。当从图纸底部进行观看时, 箭头侧始终是更靠近观看者的。箭头侧以及另一侧的例子, 可见于下图。
基本符号

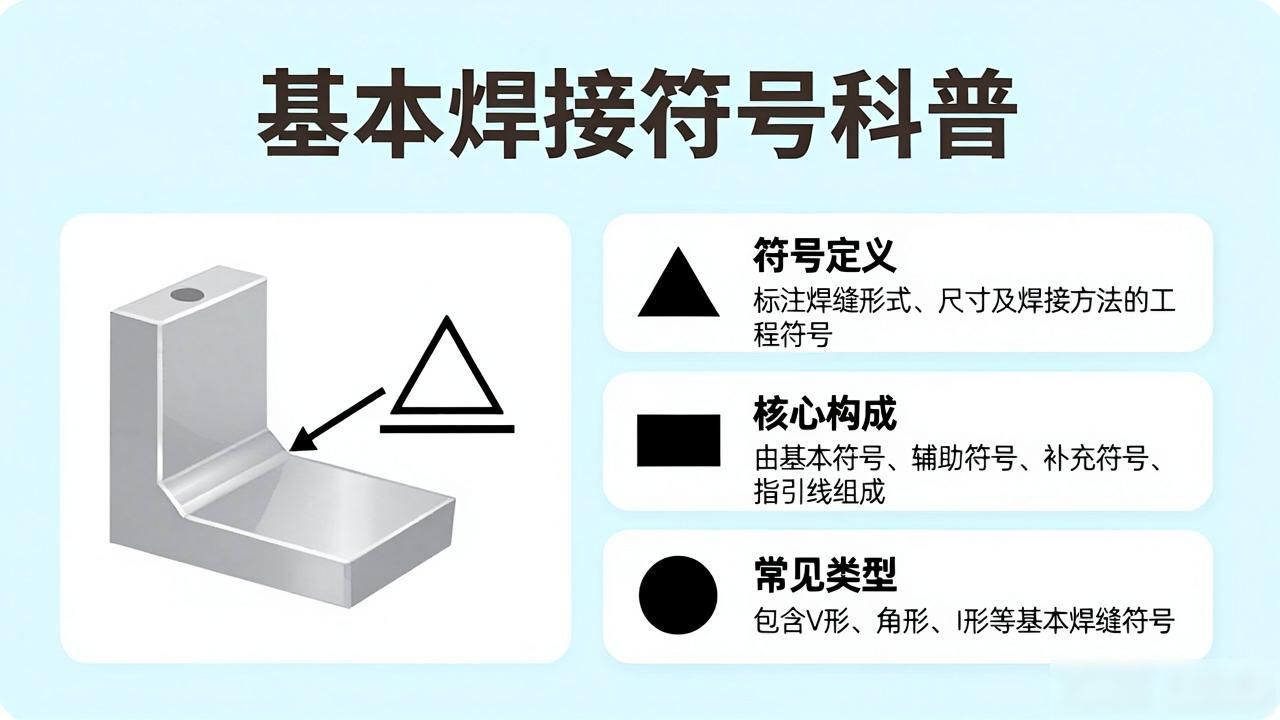

问：什么是基本的焊接符号？

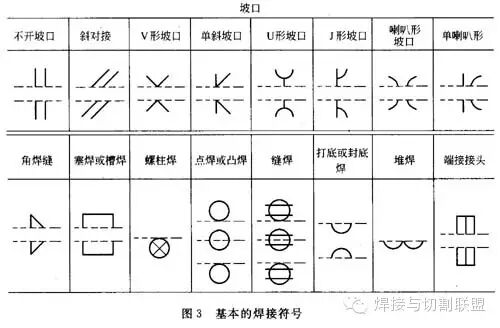

答：基本的焊接符号如下图所示。
问, 已经对箭头侧以及另一侧作出定义了, 可是, 怎样才能够将焊接符号放置在参考线上呢?
解答如下, 跟焊缝箭头一侧以及另外一侧有联系的参考线之上、且如下焊接符号的位置, 呈现出来的样子如同下面所给出的图示。
需加以留意的是, 要是被焊的那个接头仅仅焊接其中一面, 那么此种类型的接头仅需一个焊接符号就行, 将其放置在跟接头施焊那一侧相对应的参考线的一边。

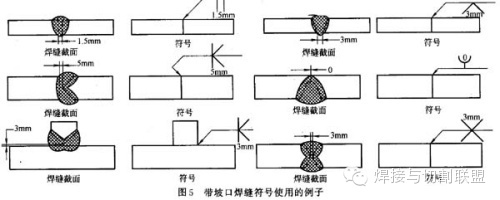

答: 知晓了基础的焊缝符号以及箭头的含义, 然而这些基础符号怎样去运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答: 跟别的焊接符号没两样, 卷边焊缝符号着实很有用处。于箭头那一侧的卷边焊缝符号, 其示例呈现于如下图示当中。
组合焊缝符号
问：什么是组合焊缝符号？

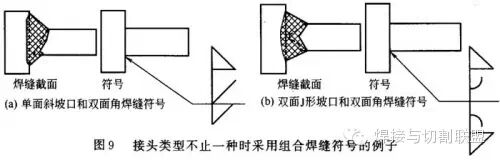

答: 一个焊接接头有时常常需要不止一种类型的焊缝。在工程结构制造里 , 带坡口的焊缝常常将会与另一种焊缝 （比如角焊缝）焊接到一起成一体。当出现这种状况的时候 ，人们能够见到参考线两边都存在焊缝符号 , 就如同下面所展示的图一般。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 多组参考线将焊接操作的次序予以表示, 第一次焊接搡作跟箭头一块儿在多组参考线上呈现, 在下一道线上的操作开展以前, 前一次操作务必完成, 远离箭头的每一条线都把每次连续操作的信息给出, 这些操作还涵盖一些尾缀中不包含的焊接补充信息, 像检测方法等, 多组参考线的例子如图所示。
补充符号
问：什么是补充符号？

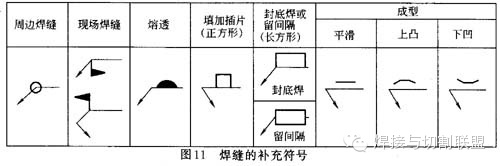

答: 补充符号关联着焊缝的某些关键信息, 它是同其他焊接符号相组合的, 这可见下面的图示句号。
问：现场焊接符号如何表示？
这是现场焊接符号, 它是箭头与参考线相连接处的一面小旗, 这面小旗所代表的意思是, 该焊缝得在现场实施焊接, 并非于车间之内预先完成焊接, 呈现现场焊接的几个焊缝符号就如同下面所展示的图形这般。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号来加以表示, 其呈现为一个这样的记号——在参考线一侧呈半月形状并且背面是涂黑的。焊缝位置存在熔透符号, 该符号所表达的是当接头在一面展开焊接操作时, 另一面所呈现出的熔化状况, 而且这个补充性质的符号, 还涵盖有着另外这样一种含义, 即在符号的左侧位置, 存在着象征熔化量要求的尺寸。
问：间隔符号表示什么含义？

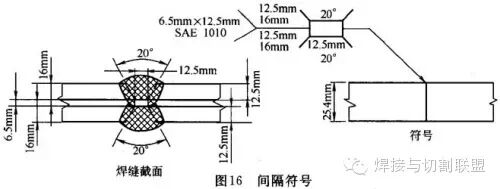

答: 有这样一种位于参考线上的间隔符号, 它呈现为一个方框, 此方框所表示的是在接头内放置的材料, 这种材料被称作间隔或者插片。其与背面衬垫材料符号有所类似, 这种间隔符号的特殊规定是标注在尾缀里的, 具体情况可见下图。
问：材料插入符号表示什么含义？
答: 材料插入符号, 是存在于参考线上的矩形符号, 此符号用以表明在焊接接头之处所插入的填充材料带或环。插片或环在焊接期间会全面熔化, 进而与接头融合为一个整体。可熔插片通常运用钨极氩弧焊来实施焊接。这个符号被规定放置于和带坡口焊缝符号呈现相反状态的一侧。美国焊接学会, 也就是 AWS。规定把可熔插片分类符号放置在焊接符号对应的尾缀当中。可熔焊接插片符号的例子恰似如下图形所展示的那样。
问：焊缝外形符号表示什么含义？
答: 用于表示对焊缝表面形状要求的是外形符号, 焊缝外形涵盖平滑、上凸以及下凹这几种情况, 外形符号上面的字母体现的是整修焊缝的方法。
C, 进行铲削操作；G, 实施打磨行为；H, 执行锤击举动；M, 开展机械加工步骤；R, 践行滚轧动作。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号的意思是, 有衬垫材料放置于带坡口焊缝背面, 该符号除置于带坡口焊缝符号相反一边外, 与塞焊缝符号类似。另外要注意的是 , 字母R 可放于符号内 , 这意味着焊接后衬垫材料须被去除。背面符号规定的衬垫材料 , 既能与母材一样 , 又可是铜 、陶瓷 、玻璃带 、焊剂 、气体或其他材料。要求的衬垫材料类型得在尾缀中注明。背面垫板材料符号的例子如下图示。

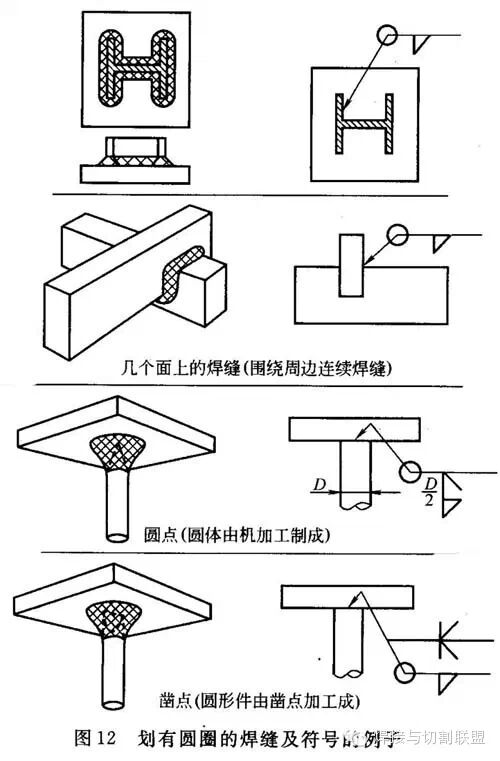

问：划有圆圈的符号含义是什么？
答: 带有圆圈形状的符号所处位置, 是在连接参考线索以及指向标志周边的一个圆形范围之内。此符号用来表明, 于某一接头四周存在着连续不断的焊缝情形, 哪怕焊接所依照的方向有可能出现改变状况。具备圆圈标记的焊缝以及相应符号的示例, 呈现情况如同下面所给出的图示。
问：一个完整的焊缝符号需要哪些最小的单元？
答: 其一, 是参考线加上箭头再加上基本焊接符号；其二, 是参考线加上箭头接着加上尾缀, 这两者只需选择其中一项就可以了。
问：箭头打折表示什么含意?

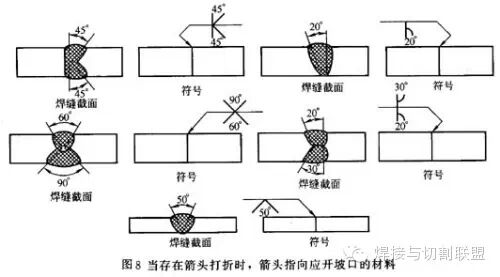

答案是，箭头打折意味着焊接接头两侧之中仅有一边是必须要开坡口的, 箭头所指向的材料乃是操作者在施焊之前应该进行开坡口操作的那一边, 具体情况如同以下图示。
问：船形位置的V形焊缝符号如何使用？

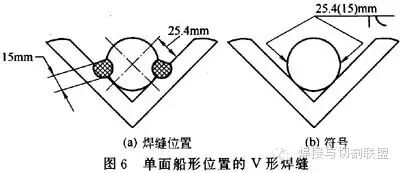

答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
答: 打底焊道, 是在厚板单面坡口对接焊的情况下产生的, 其目的在于防止角变形, 或者防止自动焊时出现烧穿现象, 它是先于接头背面坡口根部开展的一道焊接操作。封底焊道, 存在于单面坡口对接焊之中，先是完成正面坡口焊缝的焊接, 接着在背面清理焊根之后, 才着手进行的一道焊接工作, 这样做的目的是确保焊缝根部能够实现完全熔合。
问：打底焊和封底焊都采用了什么符号？

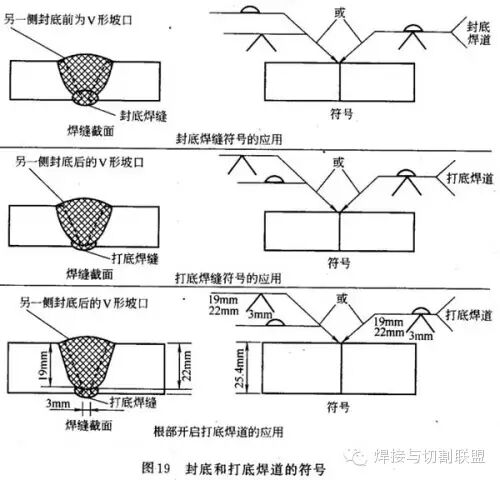

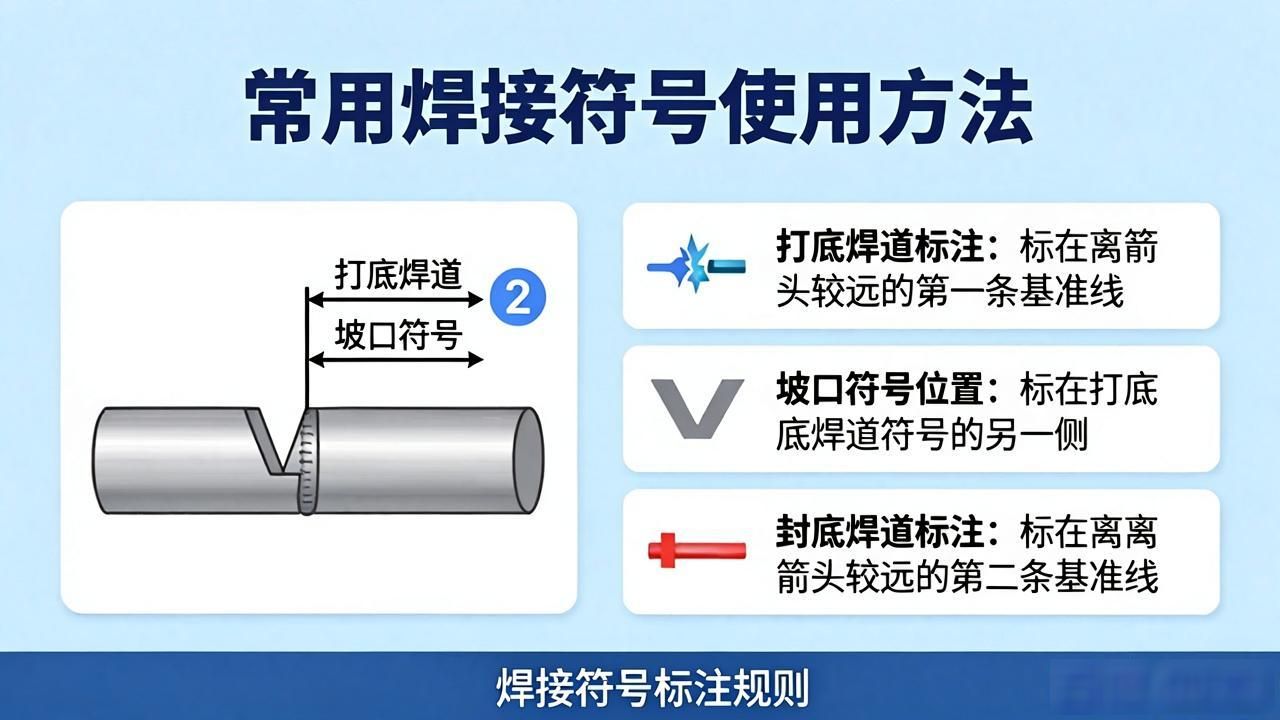

答: 这两种焊道运用了相同符号, 焊接次序于焊接符号尾缀里有规定, 又或者采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线则是焊缝坡口符号。而打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打底焊道的符号如下图示。
角焊缝尺寸
问：什么因素决定了角焊缝的尺寸？

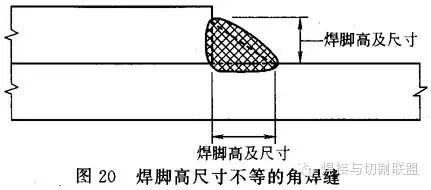

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。
问：角焊缝的尺寸在焊缝符号上是如何标注的？

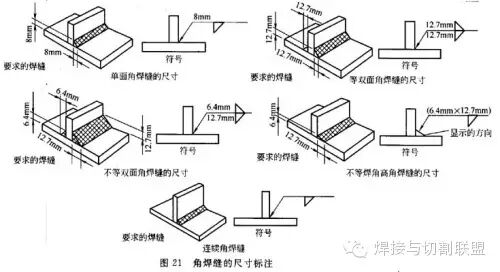

答: 角焊缝的尺寸是通过焊脚高来示意的, 焊脚高的那种尺寸被标注于角焊缝符号的近旁, 呈现出来的样子如下方图示那般。
问：角焊缝的长度如何确定？

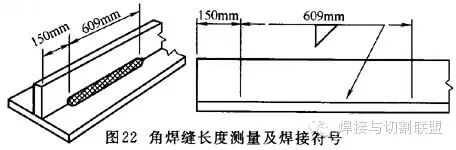

回答, 角焊缝乃是一条自一端朝着另一端持续不间断的焊缝, 除非存在尺寸方面的限定。要是焊缝并不要求呈现为连续的状况, 那么在角焊缝符号的右侧应当标注一个数码, 以此向操作者提示焊缝的具体长度, 就如同下面的图示这样的情况。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸存有规定, 此规定主要涉及沉入角度、及焊缝填充深度方面, 便如以下所呈现的图示这般。
问：开槽焊缝的尺寸如何标注？
答: 用于测量开槽焊缝尺寸的依据乃是开槽的宽度, 长条的插槽是开设于被焊接工件的接合面上。焊接相关符号之上标注着开槽的长度, 通常处于焊缝符号的右侧位置。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够于塞焊焊缝的底部, 或者开槽焊缝的底部, 进行一层焊道的施焊, 然而, 这一焊道实际上那是处于塞焊或者开槽焊缝里的角焊缝, 不可以称其为塞焊或者开槽焊缝, 在这般场景之下所形成的焊缝以及符号, 如同下面的图示这样。
表面焊道
问：什么是表面焊道？
所谓表面焊道, 是指堆积焊接于工件表面, 旨在改善抗磨损性能、增添表面硬度或者具备耐蚀性的金属。用于改善表面硬度或者抗磨损性能而选用的填充金属, 被称作表面堆焊。此项工艺常常应用于推土机刃板、铲斗以及岩石破碎设备之上。
问：表面焊道的尺寸和焊接符号怎样表示？

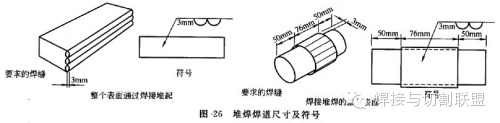

答: 堆焊焊道的尺寸, 经由工件表面到焊道面来界定, 亦为堆焊材料的 高度。堆焊焊道尺寸以及符号照下面所展示的图形来呈现。
