对钣金进行加工, 工程图纸是必不可少的, 看懂图纸是下料这一工序的基础, 也是折弯、焊接、喷涂这些工序的基础, 好多新手刚开始接触图纸时很容易不知道该从哪里入手, 实际上只要掌握基础方法, 便能够轻松读懂钣金图。
看懂钣金图第一步要学会识别各类视图。
图纸常常会运用主视图, 以及俯视图, 还有左视图等基础的视图, 并且存在剖视图, 另外有局部视图, 再有斜视图来辅助进行展示内部以及细节。
视图依照, “长对正、高平齐、宽相等”, 这一核心规则, 对于看不见的, 内部结构, 运用虚线进行标注。

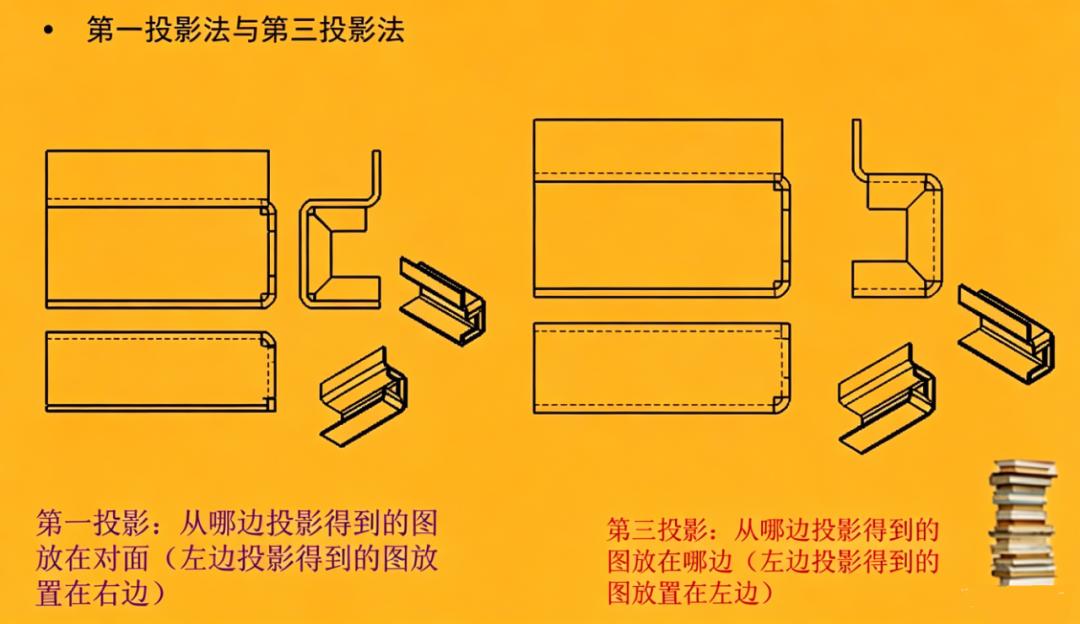

国际上存在着第一角投影法以及第三角投影法, 在国内呢, 钣金图纸之中的大部分采用的是第一角投影, 那种由左侧投影所生成的视图将会被放置在图纸的右侧, 只有能够分清楚投影方式, 才可以做到不把零件结构给搞混乱。

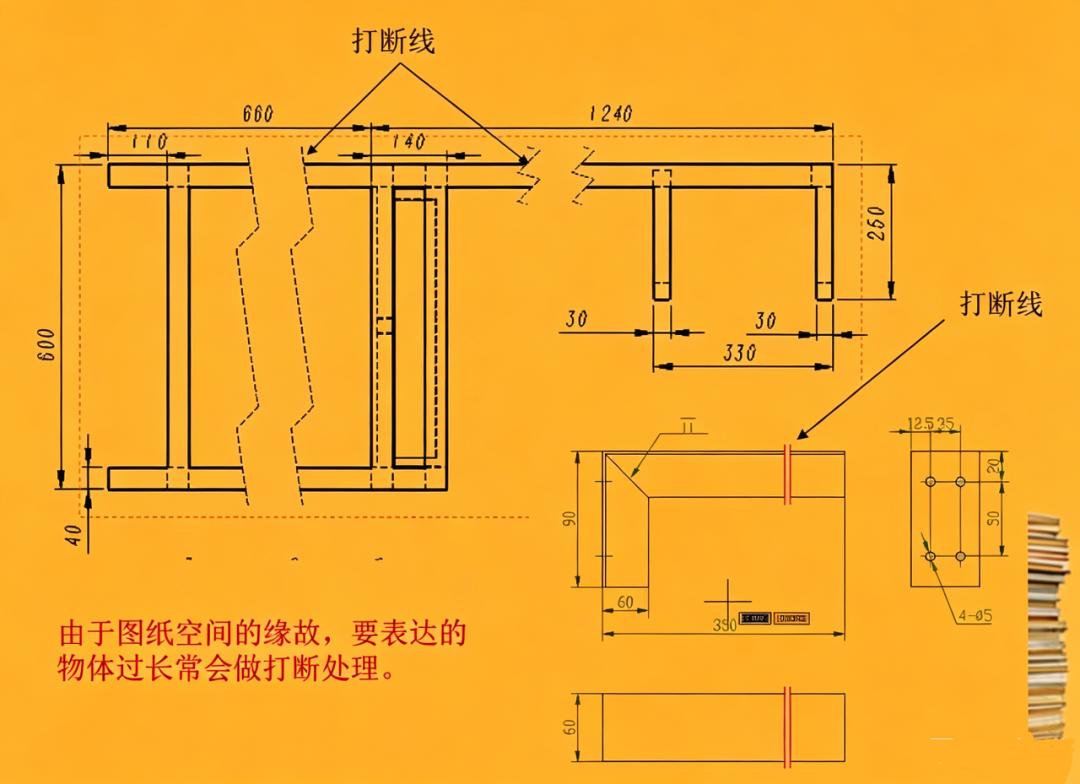

若零件尺寸呈现出过长的状况时, 对应的图纸会采用打断线来进行简化绘制, 以此避免让那些被截断的线条对实际的总长造成误导。
读懂尺寸标注与技术要求是第二关键点。
图纸之上, 会有板厚的标注, 还有长宽的标注, 也有孔径的标注, 以及折弯尺寸的标注, 带有±符号的那些数字, 所代表的是尺寸公差。

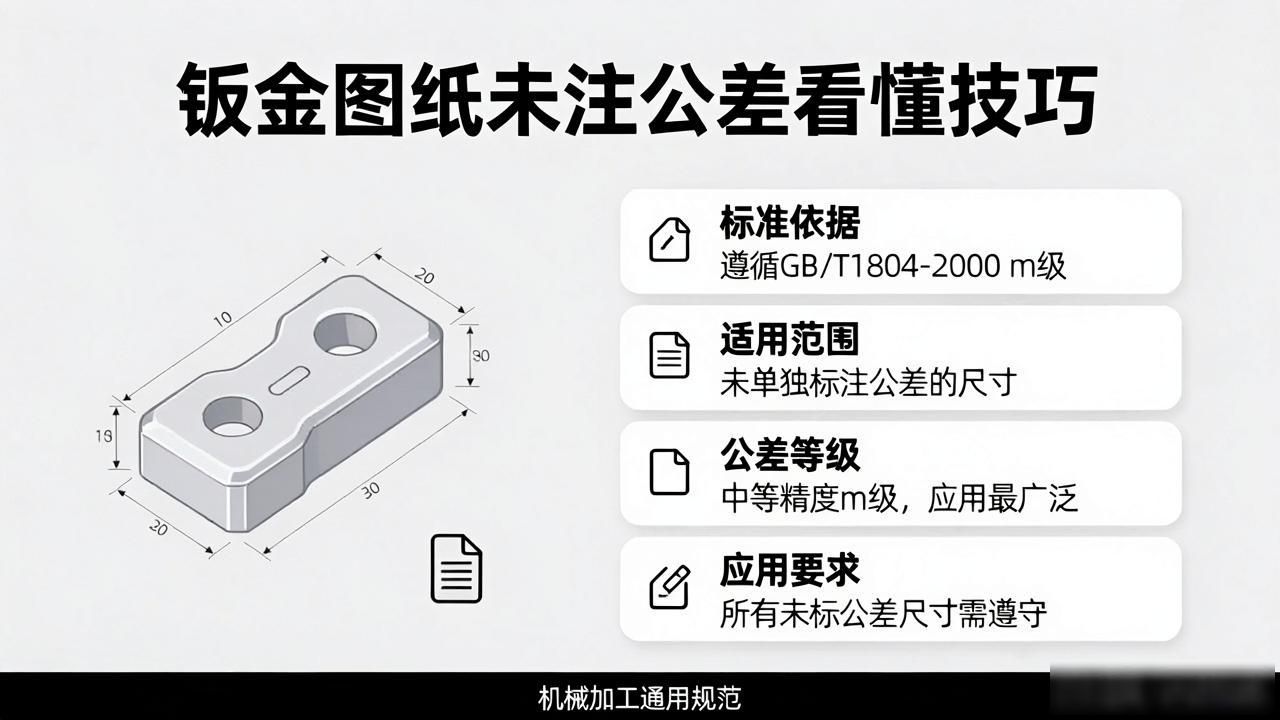

图纸的技术要求当中, 常常会写明, 未标注公差需要遵循GB/T1804 – 2000 m级标准, 在进行加工的时候, 所有未曾单独标注公差的尺寸, 都必须要遵守这个规范。
同时, 图纸会注明板材的材质, 像是常用的 1.0mm 厚的 Q195 冷轧钢板, 并且, 还会提出去毛刺、倒圆角、表面喷塑这类加工要求, 另外, 表面粗糙度符号规定了钣金工序完成之后的表面光洁程度。

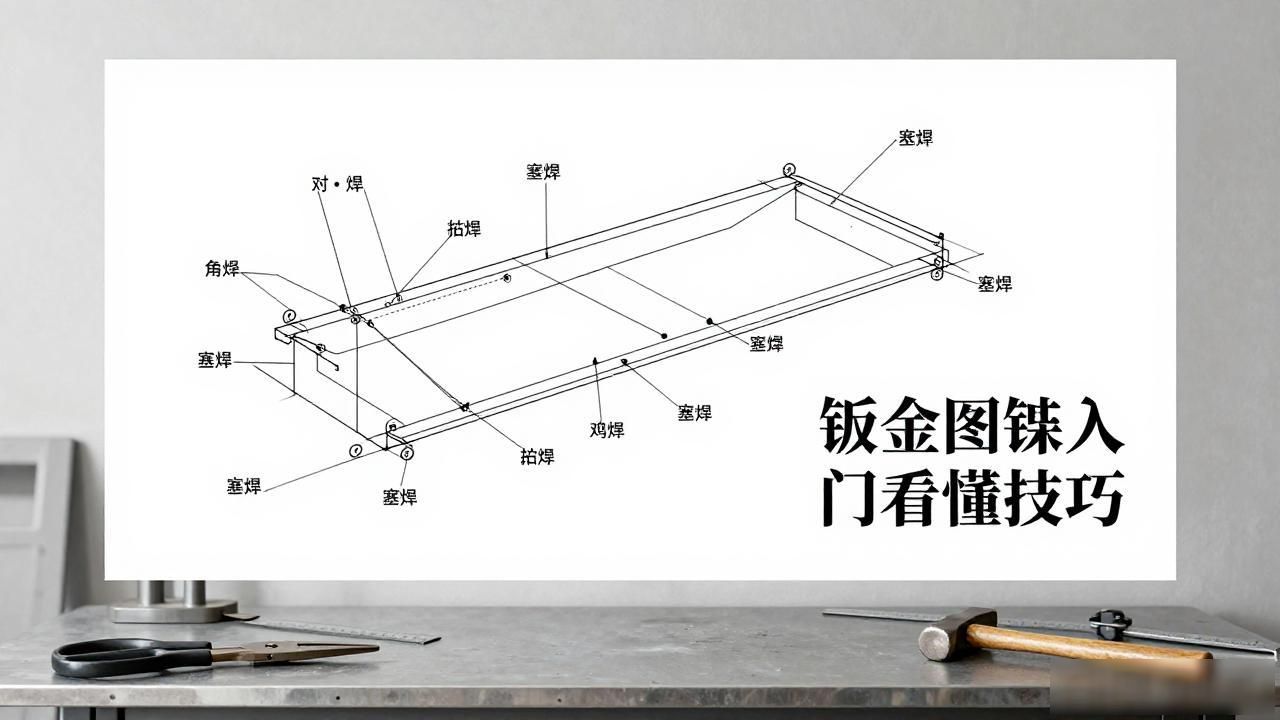

钣金件大多需要焊接，图纸里的焊接符号也不能忽略。
图里面会标明焊缝的类型, 会标注焊脚的尺寸, 会显示焊缝的长度, 会表明焊接的段数, 并且有平面、凹面等辅助符号表示焊缝完成之后的平整状态。

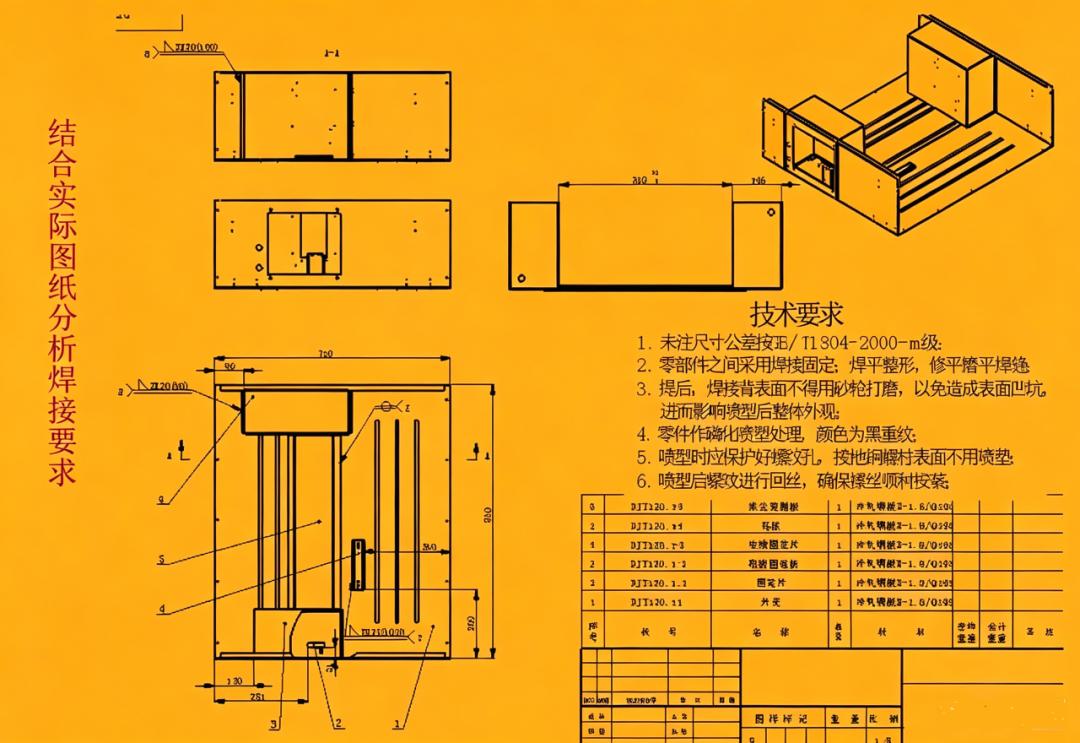

要是图纸当中不存在详细的焊接符号的话, 便需要去查看技术要求, 通常情况下会注明焊完之后进行打磨使其平整, 以及背面不进行打磨等工艺标准。
而后分享实际操作方面的小经验, 识别图形时不存在便捷的途径, 通过多多对照图纸以及实物展开练习方能提高速度。
加工作业开始之前, 务必要完完全全地看懂图纸, 切不可仅仅只看局部尺寸便着手开工, 与此同时, 还得学会分辨图纸标注是否存在错误, 以此来防止加工产品出现报废的情况。
钣金零件的尺寸, 要全部达到生产标准, 外观也得全部符合生产标准, 焊接同样得全部契合生产标准, 这就需要熟练地识别图形才行。
