如何手工绘制钣金展开图

有些从事钣金加工的工厂, 会接纳从外部获取的钣金图纸, 以此开展加工工作, 为了达成这一需求, 这类工厂需运用CAD手工绘制的技术, 来完成展开图的制作。

画出了一个有着代表性的钣金加工而成的部件, 并且呈现出了相应的CAD钣金工程方面的图纸。

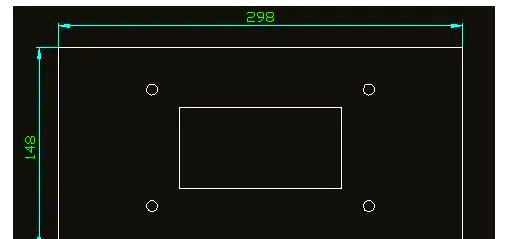

钣金折弯的尺寸被简要予以了标注, 孔的尺寸标注则被加以省略。绘制展开图之际, 建议按照1:1的比例去做复制。针对纸质版图纸而言, 只依照尺寸绘制就行。这里不展开详细的介绍。该钣金件的厚度是1mm, 其材质为SPCC。接下来, 我们会从CAD直接展开进而手工绘制, 要是没有CAD软件, 那就自行拓展思路同时掌握学习方法。在CAD里绘制钣金展开图的初步步骤是: 复制主视图中的平板部分, 然后把其外形尺寸调整到折弯后的实际尺寸。

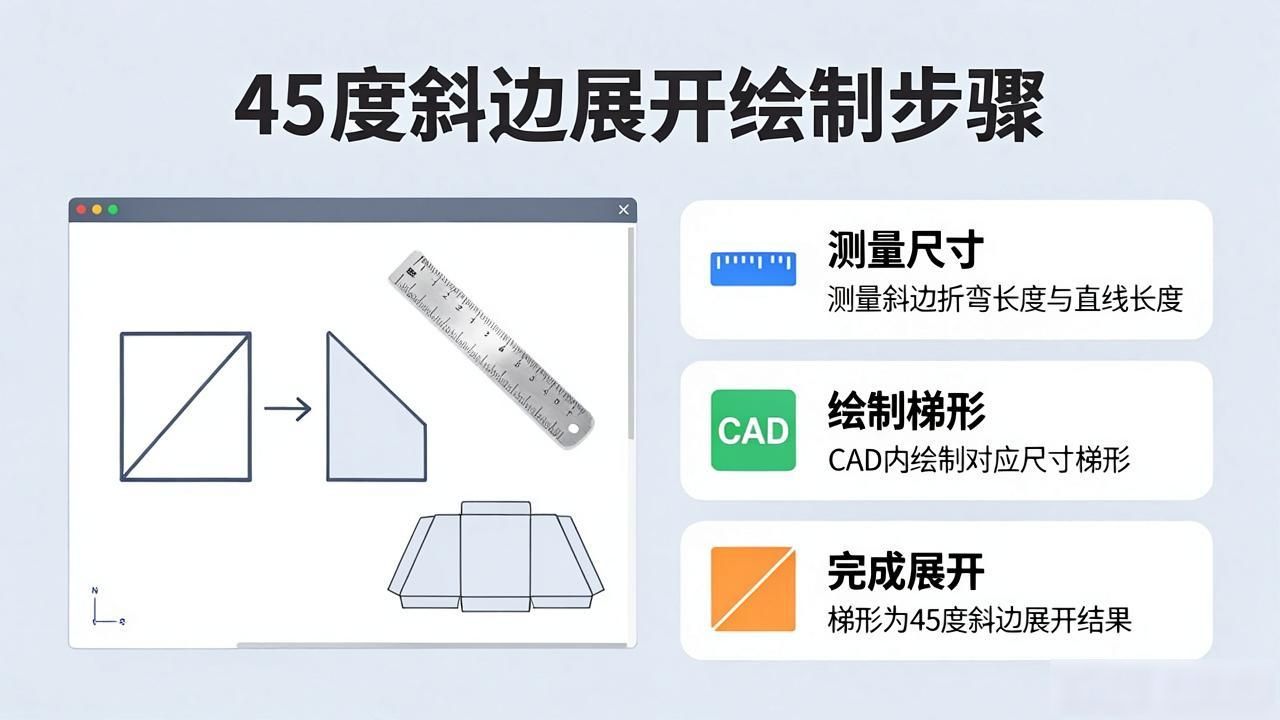

第二步：展开45度斜边。

所需思路为, 首先得去测量出斜边折弯以后的实际长度, 以及斜边呈直线状态的线段长度, 接着依据这两个测量所得的值, 于CAD当中绘制出一个梯形, 该梯形的上、下底边长分别对应着折弯前、后的斜边直线长度, 其高等同于斜边折弯的长度, 如此这般, 便完成了45度斜边的展开绘制。

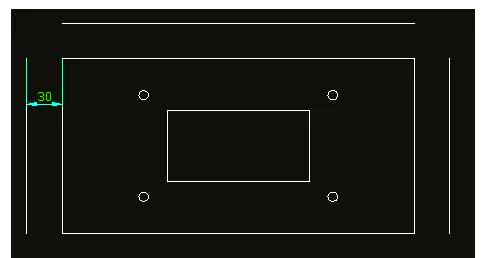

当进行45度斜边展开这个操作时, 我们得依据实际的折弯尺寸去明确偏移线的距离大小, 比如了的, 要是图里折弯的尺寸是定住于30mm这个数值, 那么在朝着周围方向进行偏移线调整时, 它的距离长度也应当被设定成正好是30mm这样的数值, 借此来保证展开的精确程度无误。

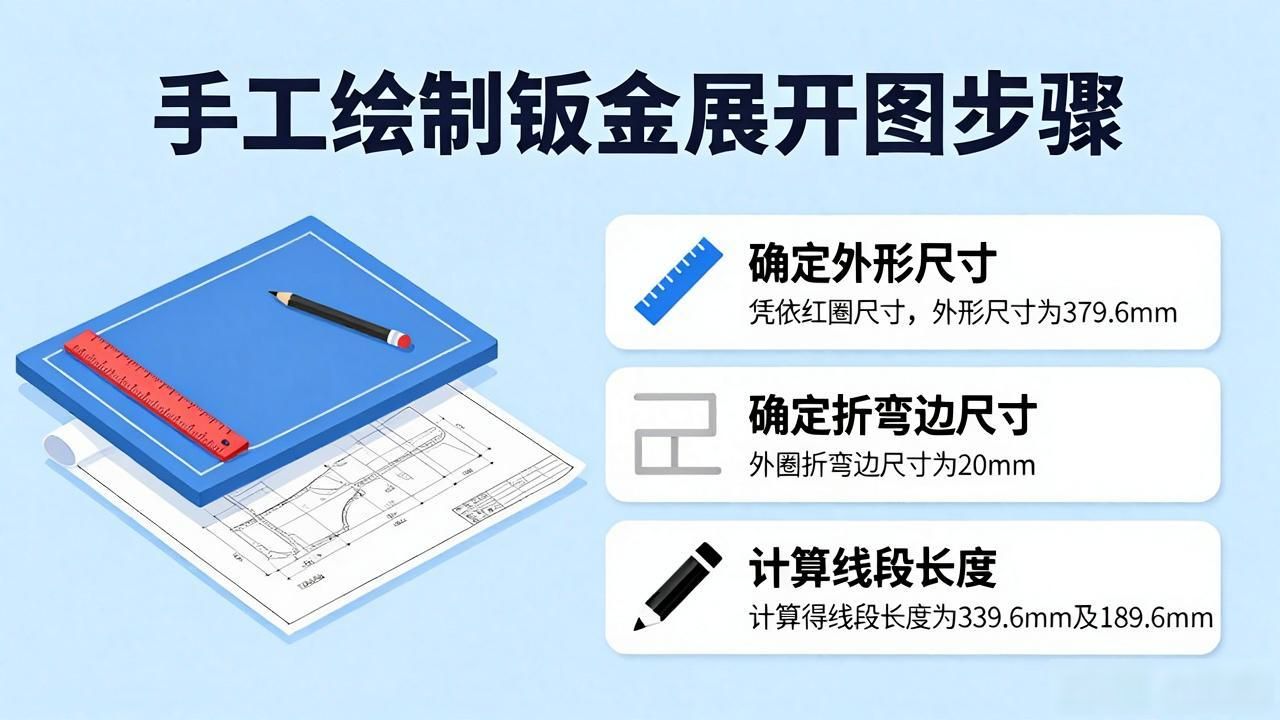

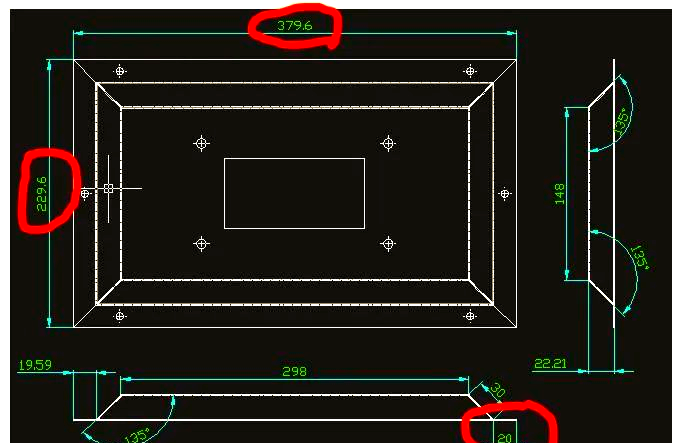

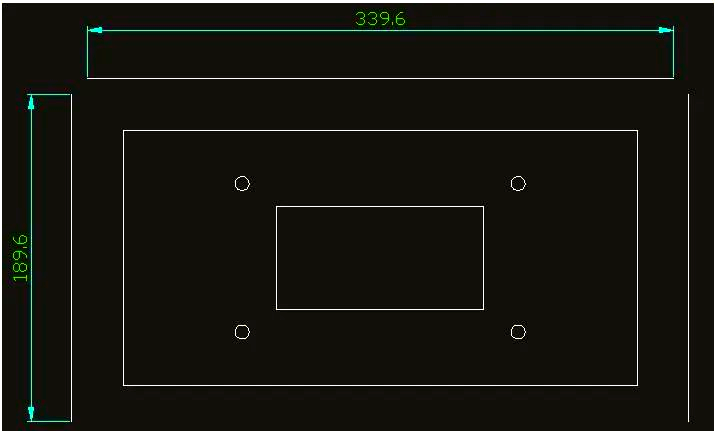

凭依红圈所标示的尺寸, 我们先行得确定外形尺寸是379.6mm, 且外圈折弯边为20mm。随后呢, 我们开展简易的数学计算, 用以确定要绘制的线段长度。经计算, 我们能够得出线段长度应当是339.6mm以及189.6mm。

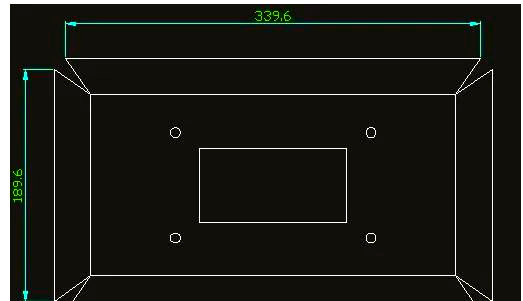

把四周围绕着的线段的长短改变成经过计算而得到的那个长短额度, 并挨着各个面的线段互相连接起来, 务必保证连接得顺利流畅。

一道经历了的折弯、钣金、展开的工序, 已然顺利搞定。接下来, 进入第三步, 也就是要, 在图纸之上呈现出最后一道钣金折弯的轮廓。假定运用CAD软件, 能够,顺着相应折弯线直接复制来操作。

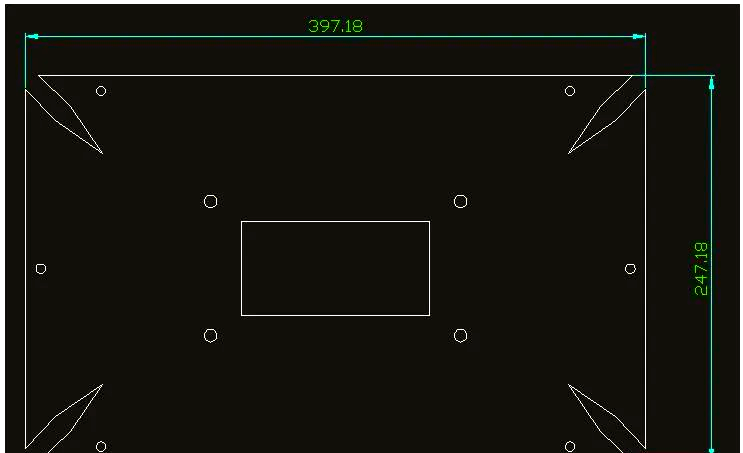

在CAD图里, 把有着孔洞的四条边轮廓, 精准地复制到展开图上, 如此这般, 一张齐全完备的展开图就完成了。紧接着, 能够把这张图交给车间, 去做激光加工, 在这个阶段, 只要把不需要的线条删掉就行。

手工绘制的CAD钣金展开图已全部完成。
