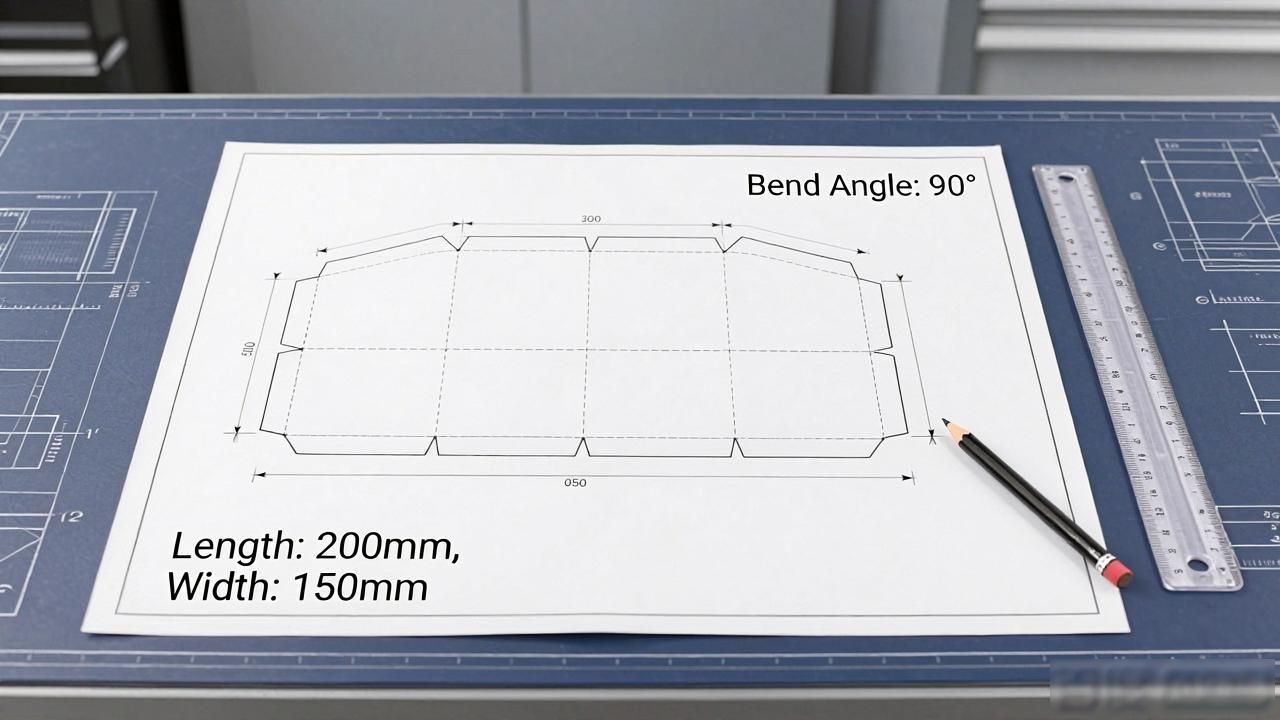

CAD钣金展开图画法

CAD钣金展开图画法

通常情况下, 那种从事钣金加工的工厂, 是承接来自外部的 CAD 格式的钣金图纸进而展开加工操作的。所以呢, 就得依靠 CAD 使用手工方式去绘制展开的图形。依据本人平常所积累得到的经验, 来进行一番简要的讲解说明。

（图1）

简洁地绘就了一个具备一定代表性的钣金加工而成的部件, 请看一下图1。紧接着呈现的是源自CAD的钣金工程图纸, 瞧一瞧图2。

（图2）

简单地对钣金折弯尺寸做了一番标注, 孔的尺寸就不再进行标注了。绘制展开图的时候, 以1:1的比例进行复制, 要是属于纸质版图纸, 依照尺寸画出来便行了。这里不会做详尽的介绍。厚度不巧给忘了标注, 其厚度是1mm, 材料是SPCC。

以下是从CAD直接运用手工进行展开操作, 若不存在CAD的情况, 请依据此进行灵活变通, 掌握学习思路即可。

CAD画钣金展开图

第一步：拷贝主视图中的平板部分，看图3。

（图3）

修改外形尺寸为折弯后成型尺寸。

第二步：展开45度斜边。看图4。

想法是, 进行斜边折弯长度的测定, 开展斜边直线长度的测量, 将图形连接起来, 使其成为梯形。

（图4）

看图4中，折弯尺寸为30，向四周偏移线，距离30。

（图5）

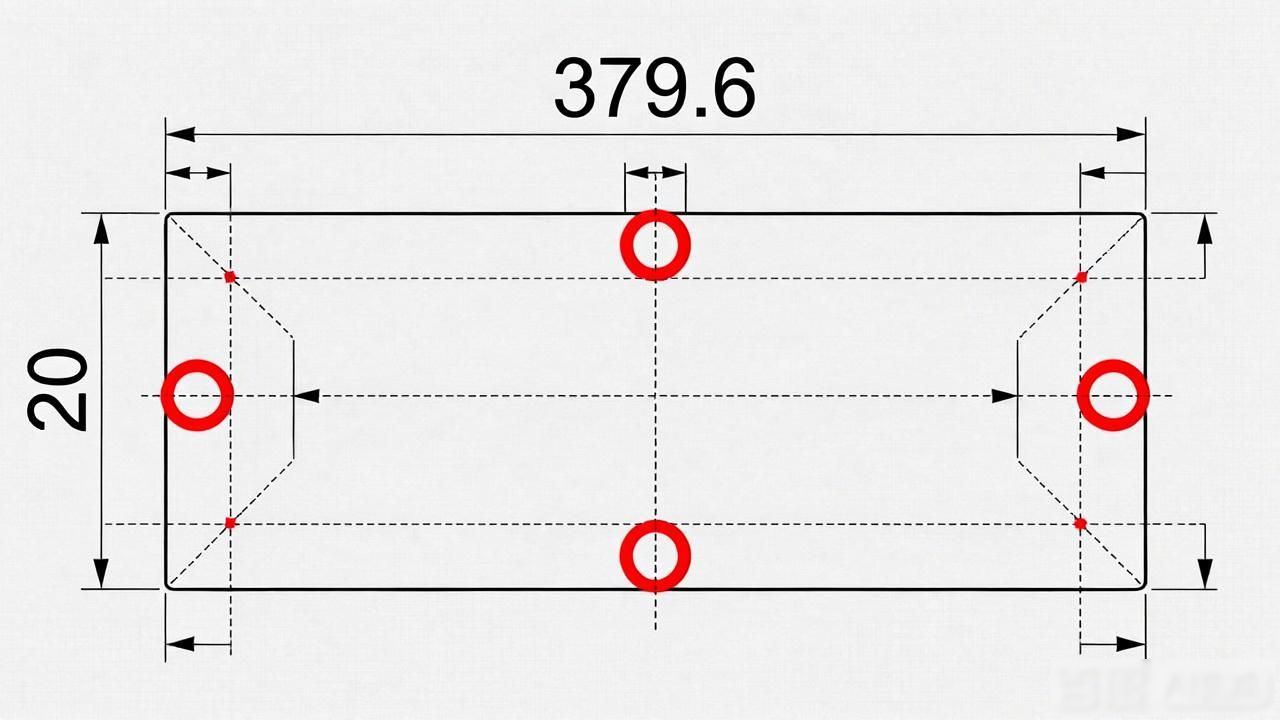

依据附图5当中红圈所处位置的尺寸, 鉴于其外形尺寸是379.6, 且外圈存在20的折弯边, 故而推算统计出所要绘制的线段长度:

379.6-20-20=339.6

229.6-20-20=189.6

（图6）

修改四周线段长度为计算的长度，连接四面线段。如下图7：

（图7）

一道折弯钣金展开已经完成。

第三步：画出最后一道钣金折弯。有CAD的可直接复制。

（图8）

如图8所示, 把CAD图带有孔的四条边复制至展开图上, 如此一张展开图从大致上就完成了。之后需要调度到车间, 当进行激光加工之际, 要将多余的线予以删除。

（图9）

手工绘制的CAD钣金展开图就完成了。
