搞懂钣金件焊接再也不难，教你如何辨别这些常用符号，收藏备用

对于钣金件焊接过程中, 我们常常会碰到下面的几类符号, 分别是焊接辅助的符号, 补充的符号, 尺寸的符号, 基本的符号, 去了解并且掌握好这些基础内容, 在之后接触到相关情况时, 那对于自己而言也是具备利于快速上手的作用, 现在将给大伙进行仔细的讲解！

▍一、焊缝辅助符号

▍二、焊缝补充符号

▍三、焊缝尺寸符号

▍四、焊接符号在图面上的位置

4.1 基本要求：

完整的悍缠表示方式, 除了前边所述的基本符号, 辅助符号, 补充符号之外, 还涵盖指引线, 一些尺寸符号以及数据。焊缝符号跟焊接方法代号, 必须借助指引线以及相关规定, 才能够精确地呈现焊缝。指引线一般是由带有箭头的指引线（简称为箭头线）, 还有两条基准线（一条是实线, 另一条是虚线）这两部分构成。

4.2 箭头和接头的关系

下图实例给出接头的箭头侧和非箭头侧的含义：

4.3 箭头线的位置

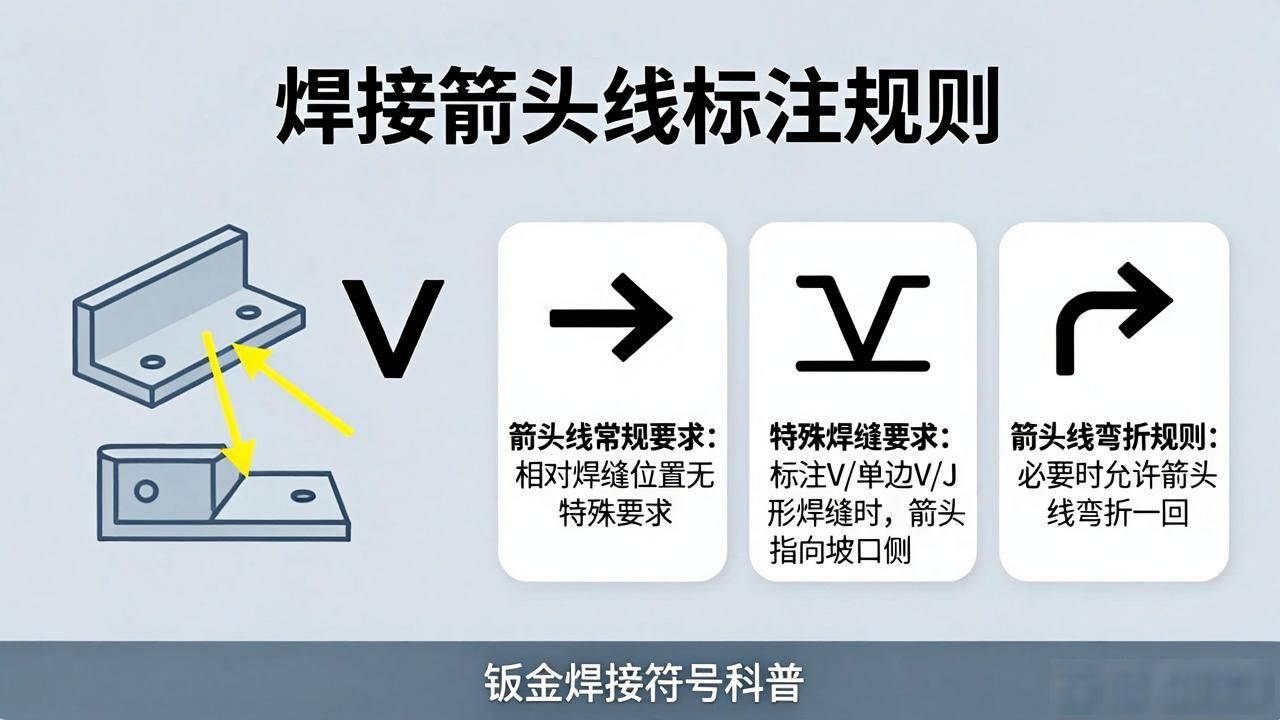

箭头线和焊缝相对的位置, 通常并无特别要求, 然而, 一旦标注V、单边V、J形焊缝, 那么箭头线就应当指向有坡口的那一侧的工件。在必要的情况下, 是允许箭头线弯折一回的。

4.4 基准线的位置

虚线形式的基准线, 存在着可以被绘制在, 基准线的实在线的侧边或者下侧的可能性情况，一般来讲基准线通常要与图样的底边保持平行这一状态, 然而在特殊的条件状况之下, 它也能够与底边呈现垂直的状态情形。

4.5 基本符号相对基准线的位置

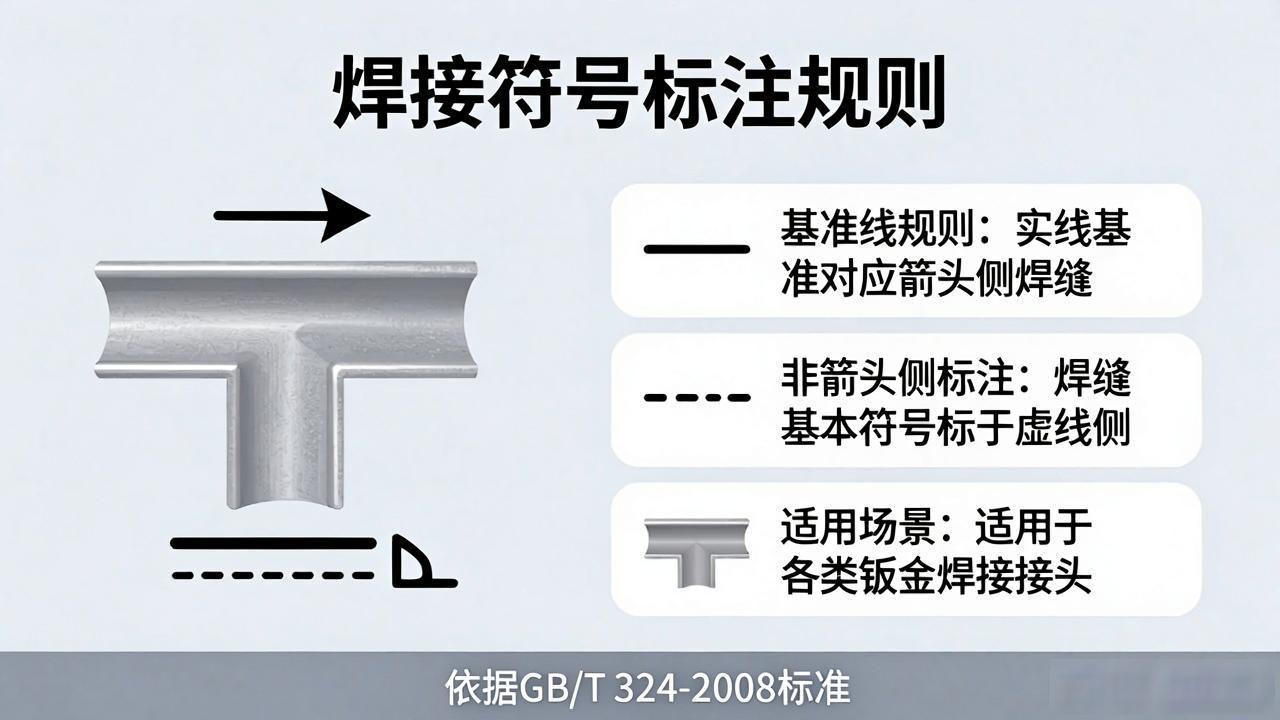

若焊缝跟箭头线处于接头的同一侧, 那就把焊缝基本符号标注在实线那一侧, 像下面这个图这样:

▍五、焊接基本符号

假如焊缝所处位置是接头的非箭头那一侧: 那么会把焊缝基本符号标注于基准线的虚线那一侧。

标对称焊缝及双面焊缝时﹐可不加虚线。
