立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

注意, 焊缝尺寸符号以及其选用范围, 在对基本符号进行介绍之际, 会同时予以介绍, 并且仅仅介绍和基本符号存在关联的那一部分。

示例见下图的焊缝标注, 图中所示焊缝符号里, 有基本符号, 即图中数字8后面的符号, 还有补充符号, 也就是图中的一面黑旗, 另外有指引线以及焊缝尺寸符号。

表示焊缝截面形状的符号是焊缝基本符号, 像是I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝这类, 焊缝基本符号与辅助符号在图纸上经粗实线绘制, 用于引出的线借细实线绘制, 具体符号可见下表。

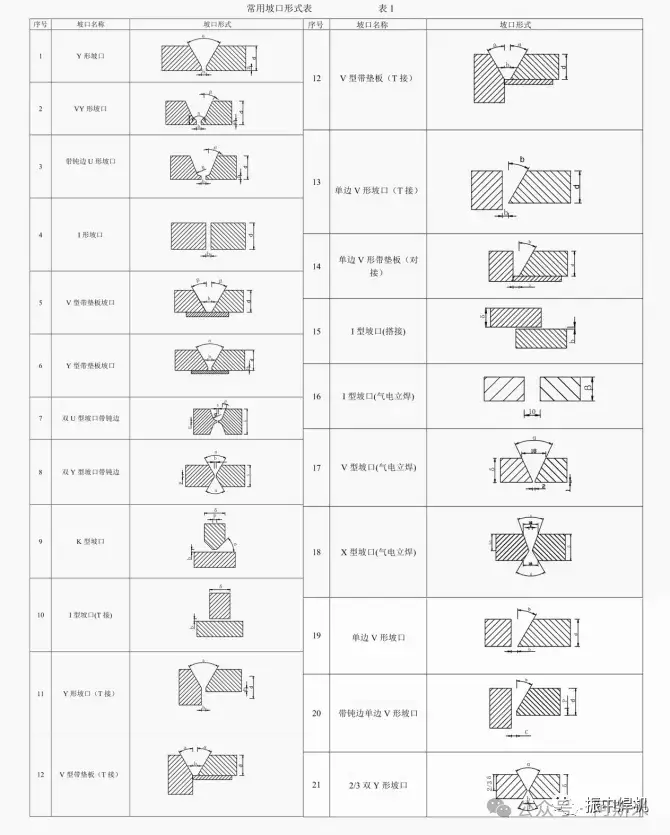

常用坡口形式如下：

有这样一组符号, 其能够对焊缝表面展现出来的样式特征予以表达, 此类符号是所谓的辅助符号。辅助符号总共包含三种, 第一种是表明焊缝表面保持平齐, 第二种是意味着焊缝表面属于凹陷状态, 第三种则代表焊缝表面呈现出凸起的样子。通常来讲, 在多数状况那下, 并不需要对焊缝表面的具体形状进行精确说明, 基于此, 辅助符号往往不会去标注。

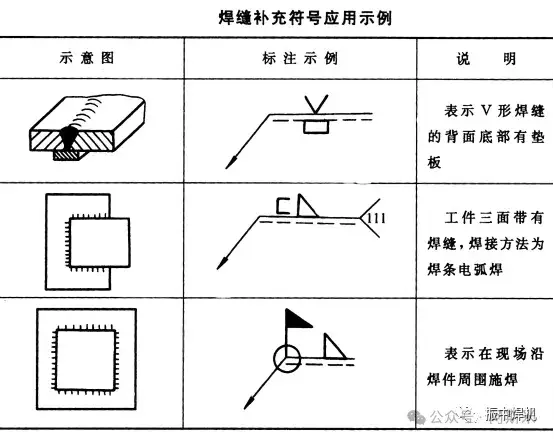

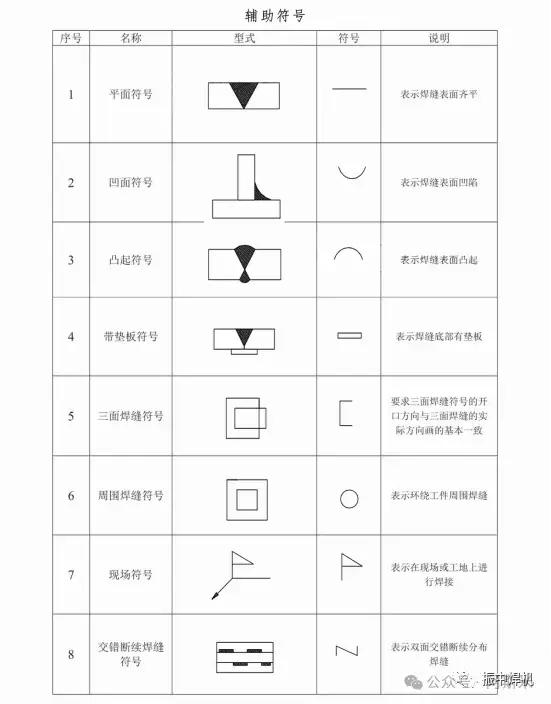

有时, 为了对焊缝的某些特征予以补充说明, 是需要用其它符号来进行表示的。补充符号应用的示例, 可见于下表。

然而, 要想完整地将焊缝表示出来, 除了上述那些符号之外, 还得涵盖指引线, 以及一些尺寸符号和数据。

指引线一般是由两部分组成的, 一部分是带有箭头的指引线, 另一部分是两条基准线, 其中一条是实线, 而另一条是虚线, 就如同当前展示的图a那样。

要是焊缝处于接头的箭头那边, 那么就要把基本符号给标注到基准线的实线那侧, 就如同图b所呈现的那样。

若焊缝处于接头的非箭头一侧, 那么要把基本符号标注在基准线的虚线那边, 就如同图c所呈现的那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

焊缝尺寸数量不少, 在对实际焊缝标注之际, 要是尺寸方面涉及因素不多无几, 那就径直于焊缝符号之上加以标注, 有时基于想要愈发明晰径直地将焊缝的形式表示出来, 于是就运用机械制图的方式予以表示。

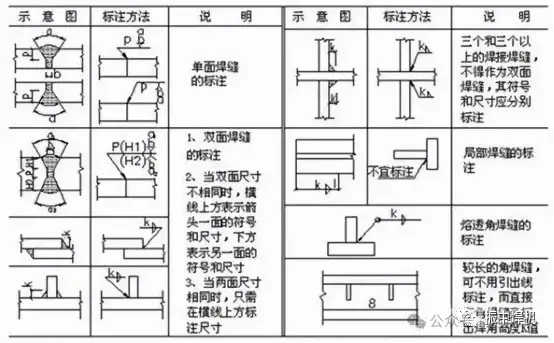

下表列出了一些常见焊缝尺寸的标注实例：

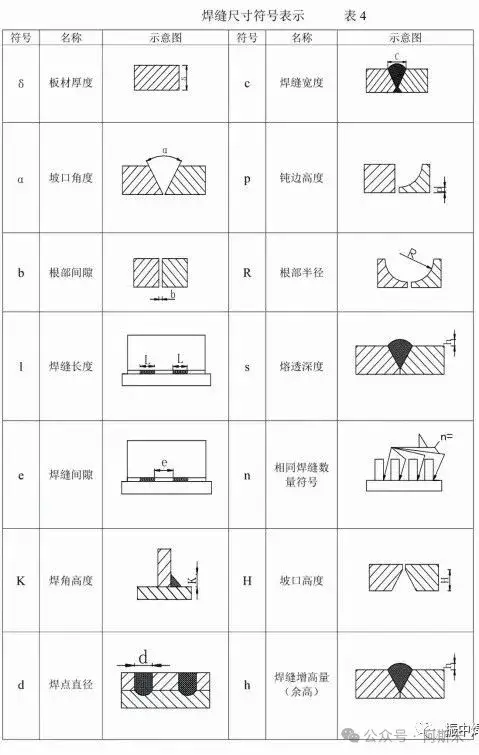

注：关于尺寸符号的说明

1、 于基本符号右边, 不存在任何标注, 并且也没有其他说明的状况下, 这表示焊缝在工件的整个长度范围之内是连续不断的。

2、 若在基本符号左侧, 不存在任何标注, 并且也没有其他说明的情况下, 那么这意味着对接焊缝是要完全焊透的。

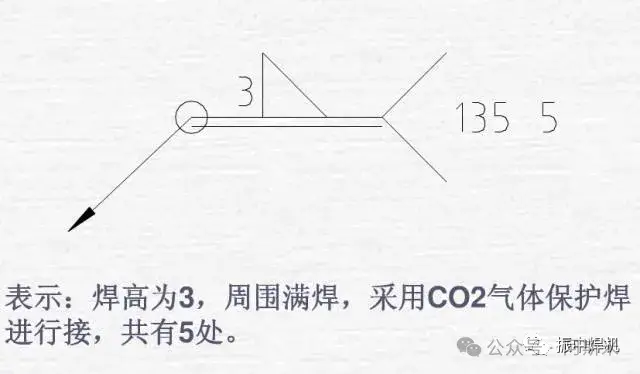

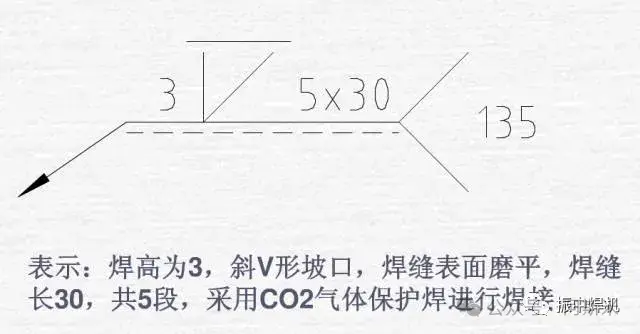

个别焊接符号标注图解示例：
