钣金展开尺寸计算全面解析与实例分析

于钣金加工范畴之中, 钣金被展开之时那尺寸作精准的计算是极其关键重要的, 它不单单是生产流程起始的点, 且还更是保障钣金件的质量、促使加工效率有所提升的关键要点环节。精确无误来计算展开的尺寸, 则能够给后续工艺流程给出强有力的支撑, 保证该产品契合设计所要求的精度以及性能, 与此同时还能将生产成本予以降低, 然而一旦展开尺寸的计算出现了偏差情形, 就是存在导致耗材耗费出现浪费、致使进行加工时候异常难处困难, 甚至于最终产品会被宣布报废, 从而给企业带来没有办法去估量计算的损失情况。所以, 透彻去理解以及把控好钣金展开尺寸的计算原理和办法, 对于从事钣金加工的人员来讲有着关键要紧的意义。

钣金展开的核心原理

塑性变形与几何恒定性

钣金展开的究极精髓要义, 依托于金属材质的塑性形变特质跟几何形状的恒定律条之上。于加工进程里, 像出现弯曲或者拉伸这般的外来作用力施于钣金材料之际, 材料便会发生塑性变形。可是呢, 在理想的加工状况之下, 从宏观层面去瞧, 板材的表面面积维持恒定不变。这就跟一张平平展展的纸张折成各异形状一样, 虽说其状貌发生了改变, 然而纸张的总面儿积一直保持相同。

中性层在弯曲中的作用

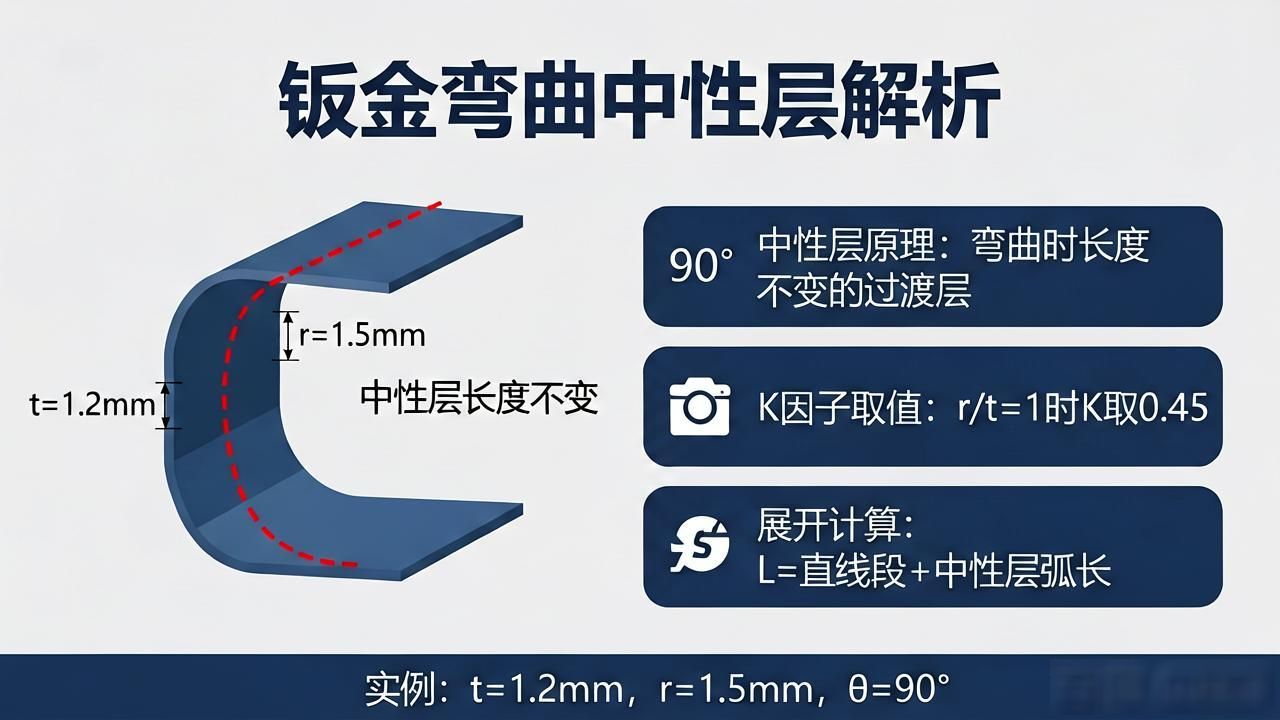

于钣金加工里头, 弯曲属于一常见的工艺, 在弯曲进程之中, 中性层起着相当关键的作用, 中性层是指那些于弯曲变形之际既不伸长亦不缩短的材料层, 对于材质均匀且厚度一样的钣金件, 中性层通常处在板材厚度的中心部位, 然而实际情形或许更为繁杂, 像在小半径折弯或者材料具备特殊力学性能的状况下, 中性层的位置有可能会出现偏移, 比如, 高强度合金钢于弯曲时的应力分布跟普通碳钢不一样, 致使中性层更有可能紧靠板材内侧。对于钣金展开尺寸的计算而言, 这种中性层位置的变化是至关重要的, 要是忽视它的话, 计算结果就可能出现显著偏差。

经验公式法与软件辅助

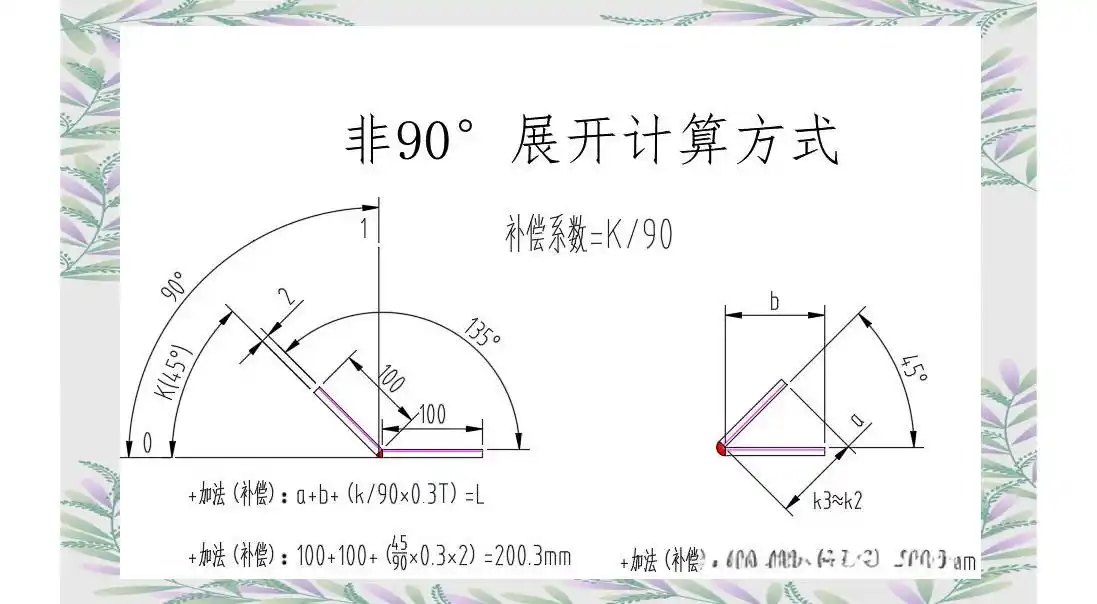

经验公式的方法, 是钣金加工这个领域, 经过长期实践所形成的智慧结晶, 它依靠大量实际生产案例的数据来分析, 针对不同种类的钣金形状, 以及不同的加工工艺, 提炼出一套又一套简便而且易懂的计算公式, 在日常生产环节当中, 像金属外壳、支架之类产品的加工, 经验公式法就能充分发挥作用, 它可以快速估算出钣金的展开尺寸, 进而显著提高生产效率。以常见的90°直角弯来说, 其展开长度有计算公式, 公式是L = A + B – 1.7t , 这里面A和B分别指弯曲前后直线段长度的外尺寸, t是板材的厚度。经验公式法不是万能的, 它的准确性常常依赖特定的材料、加工工艺、设备条件。在实际应用里, 当这些条件跟公式的基础假设有所不同时, 计算结果可能要做相应调整来确保准确性。

1.复杂形状与案例探讨

图解法与复杂形状

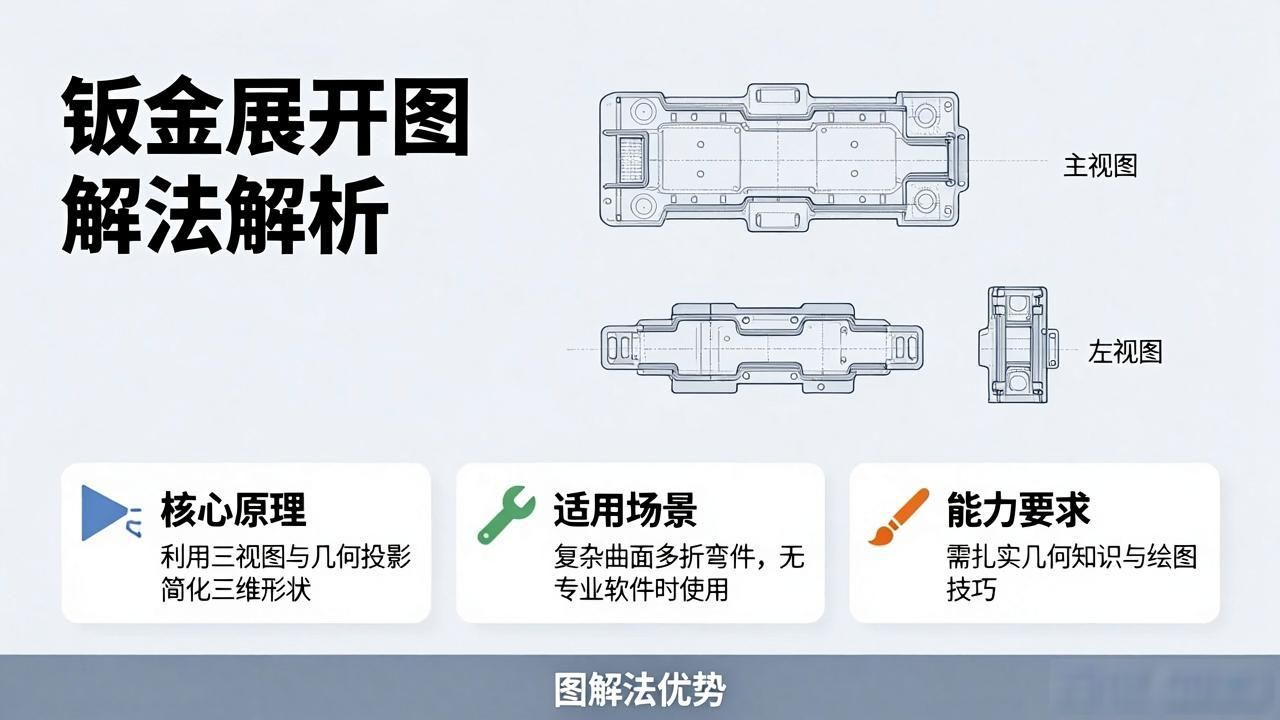

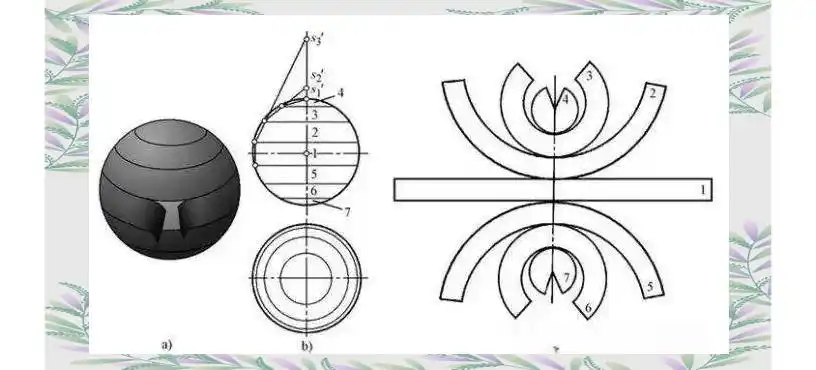

面对形状极其复杂的钣金件, 像既有不规则曲面又有多个不同角度折弯的那种零件, 前面提到的两种方法, 可能就会觉得无计可施。而图解法在这种情形下, 就能充分发挥作用。其通过仔细绘制钣金件有关的三视图, 也就是主视图、俯视图以及左视图, 依靠投影的原理以及精准的几何关系, 一步步把复杂的三维形状, 简化成容易理解的二维图形。的确是, 图解法进行计算期间时, 经过整体进程流程来讲, 相对是比较为复杂的, 对于来绘图的人而言, 在几何方面所掌握的知识以及绘图时用到的技巧, 是有着较高要求标准的, 然而呢此情况是处于某些特定情境环境下才会有的, 比如说缺少专业软件辅助的时候, 又或者是需要针对复杂形状来开展初步估算工作期间时, 它实实在在是一种极为有效的计算方式。

实例分析与模型构建

面对具体钣金件展开问题的时候, 我们可结合图解法深入分析, 以一个呈圆锥台状的钣金件作为例子, 在主视图和俯视图中描绘素线, 巧妙地把圆锥台展开成扇形, 进而实现对钣金件各部分尺寸的精确计算, 通过对模型的精确构建以及对实际加工中偏差的调整, 保证了最终产品的精度要求。

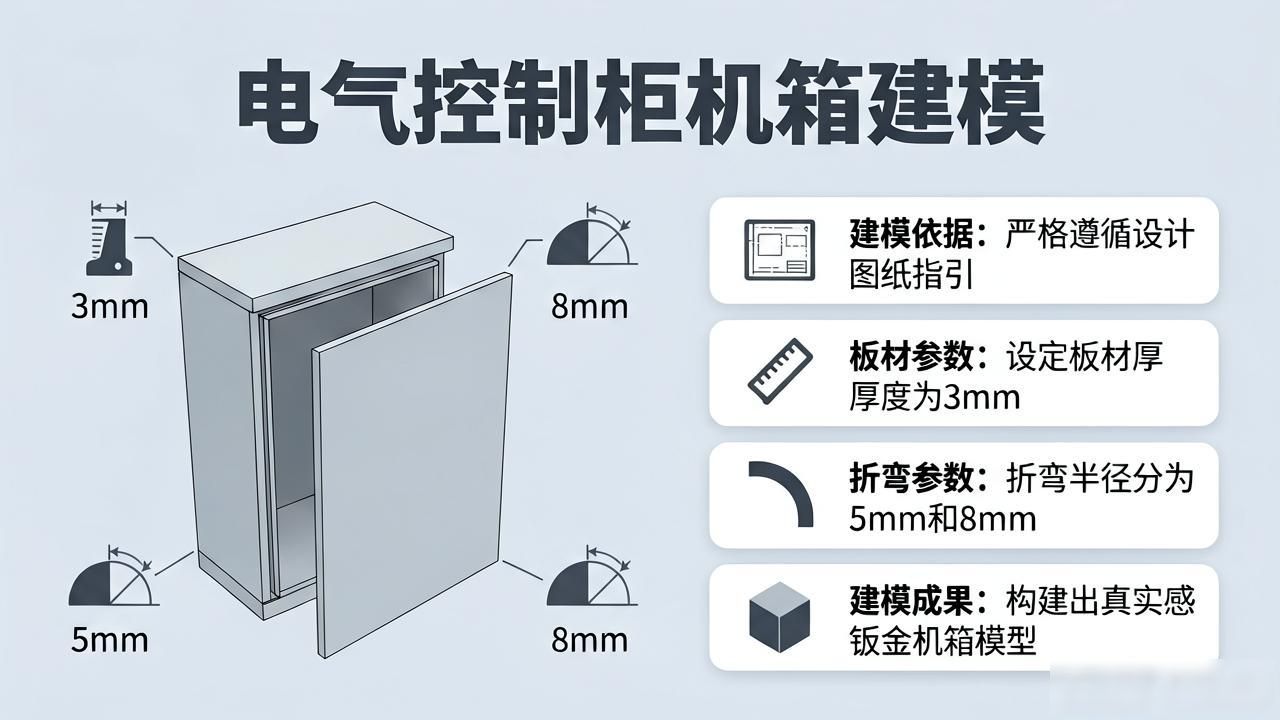

以一个堪称典型的电气控制柜的钣金机箱作为例子, 这个机箱是由许许多多形态各不相同的折弯板拼接形成的, 其整体的结构是相当繁杂的。在开始着手进行加工以前, 我们依靠三维建模软件开展了精细的模型构建工作。在建模的过程当中，我们严格按照设计图纸给出的指引, 把板材的厚度设为3mm, 并且依据各个部位的设计需求, 分别把折弯半径细致划分成5mm和8mm等不一样的参数, 最终顺利地构建出了一个如同真实存在般的机箱三维模型。

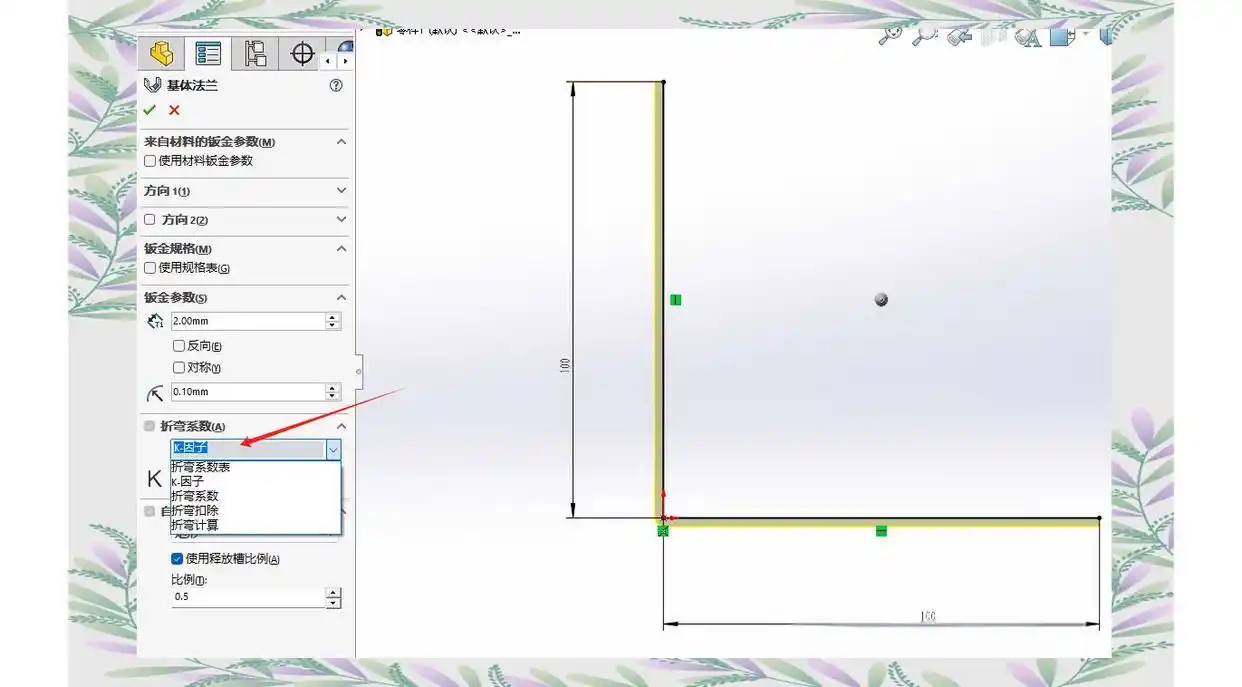

有着辅助, 我们成功得出机箱各部分二维展开图, 依据此在数控下料设备上精准下料。可是, 于实际折弯加工进程里, 我们发觉按理论展开尺寸下料的板材, 折弯后尺寸出现偏差。经深入剖析, 我们认定这源于材料折弯时产生回弹。回弹是钣金加工中没法回避的现象, 其程度受材料特性、折弯角度、折弯半径以及加工工艺等诸多因素影响。

为了将尺寸偏差问题予以解决, 我们实施了回弹量的补偿计算, 首先, 凭借参考材料性能手册并融合以往加工经验, 大致估量了此材料在现有折弯条件时的回弹角度, 随后, 依据该回弹角度, 我们于软件里对展开图的尺寸做了相应的调整, 比如说, 针对一个折弯角度是90°的部位, 我们按照估算出的回弹角度, 适度减小了展开图里的折弯角度, 用以补偿回弹之后的实际角度变化。经过多次反复的调整, 又历经种种试验, 我们最后得以确定恰当合适的展开尺寸, 进而成功把满足精度要求的钣金机箱加工出来了。
