钣金折弯与展开的计算方法详解

钣金折弯以及展平进程当中, 材料的一侧会被拉扯变长, 而另一侧却会被挤压收缩, 此现象受多种因素作用, 涵盖材料的类型, 材料的厚度, 材料的热处理情形, 还有加工之际的折弯角度。

计算过程展开时, 得依照一定原理。一开始, 板料弯曲之际, 其外层承受拉应力 , 内层承受压应力。此二者间, 有个既没拉力又没压力的过渡结构, 称作中性层。要留意的事, 中性层于弯曲进程里长度持续不变, 所以它成了计算弯曲物品展开长度的一项基准。

此外, 中性层位置会因变形程度改变而变化, 当弯曲半径大, 折 弯角度小, 变形程度相对小, 中性层位置更靠近板料厚度中心。然而, 随弯曲半径减小, 折弯角度增大, 变形程度相应增加, 致使中性层位置逐渐朝弯曲中心内侧移动, 这个移动距离, 我们用λ表示。

展开计算所依据的基本公式是这样的, 展开长度等于料内加上料内又加上补偿量, 在所加补偿量呢呀情况很不好说明, 具体会依据特定的时候的折弯状况而去加以确定, 针对于普遍存在的折弯情形比如说R等于0接着θ等于90°的时候, 咱们还得要按照实际呈现的状况从事恰当的调整, 之后还有计算。

L=A+B+K

当厚度T小于等于3时,补偿量K为0。

对于铁质材料:

a. 当厚度T在3至5之间时,补偿量K为4乘以厚度T。

b. 当厚度T在5至5之间时,补偿量K为35乘以厚度T。

c. 当厚度T大于5时,补偿量K为3乘以厚度T。

针对别的有色金属材料, 像铝以及铜来说, 在厚度T比3小的时候, 补偿量K同样是4乘上厚度T。

(2)对于一般的折弯情况(R不等于0,θ等于90度)

钣金折弯中性层位置计算_钣金展开长度补偿量公式_钣金展开计算模板

我们需要根据具体的折弯半径和角度来进行适当的调整和计算。

L=A+B+K,其中K值代表中性层弧长。

在通常的那种折弯情形之下(也就是R不等于零并且θ等于九十度的状况), 我们是要依据折弯半径以及角度来开展相应的调整以及计算的。详细来讲, 当厚度T小于等于五的时候, 中性层弧长λ选取五乘上厚度T;而当厚度T大于五的时候, λ却是选取四乘上厚度T。

再者, 针对那种特殊的折弯形势, 也就是R等于0同时θ并非90度这种情况, 我们同样得运用不一样的计算方式。不过需要小心留意, 鉴于这部分内容在原始问题里并未清晰地提到, 所以在这儿我们没办法给出具体的计算公式或者方法。要是想要知晓更多关于这种情形下的计算详情, 那就去参考相关领域的专业资料或者向专业人士进行咨询。

L等于A加上B再加上K’, 这里面, K’的值所代表的是, 处于特殊情况之时的中性层弧长补偿量。

在特定折弯条件况下, 也就是R不等于0, 且θ不等于90度要求下, 其中R不等于0及θ不等于90度所构成相应特定折弯条, 我们要对中性层弧长做相应的补, 偿具体来讲, 当材料厚度T呈现小于或等于3这种情况时, 补偿量K’的取值是0, 而当出现T小于3这种状况时, 补偿量K’是依据公式(u/90)K来计算而成, 这里的K代表的是90度时的对应补偿量。另外, 对于那种一般的折弯情形, 也就是R并不等于0而且θ也不等于90度的那种状况, 我们同样是需要去采用不一样的计算办法的, 但是要留意, 因为这一部分的内容并没有在最初的问题里面清晰地提到, 所以在这儿我们是无法给出具体的计算公式或者计算方法的。要是想要了解更多针对于这种情况下的计算细节, 那就去参考关联领域的专业资料或者向专业人士进行咨询。

1

有一个公式是 L = A + B + K, 这里面的 K 值所代表的是中性层弧长 , 在折弯这个过程当中 , 要针对中性层弧长去进行补偿 , 目的是用来确保折弯的准确性以及精度 , 具体的补偿量是由材料厚度 T 和特定的折弯条件所决定的 , 当材料厚度 T 小于或者等于 5 的情况下 , 补偿系数 λ 取值为 5T , 而当 T 大于 5 的时候 , λ 采用 4T 这个值 ,还有需要注意的情况是 , 在特定的折弯条件下像当 R≤0 并且使用折刀加工的时候 , 要按照 R = 0 来进行计算 , 与此同时 A 和 B 的值是依据倒零角之后的直边长度来确定好的 , 除此之外, 还得考虑 Z 折 1 也就是直边段差对此所产生的影响。

若H值大于材料厚度T的5倍, 那么就需要分两次来进行成型, 每一次都要依照90°的折弯展开计算。

倘若H的值是小于或者等同于五倍的材料厚度T的状况之下, 则能够开展一次性成型的操作, 在这个时候, 折弯长度是L并且它等于A、B与K值三者相加的和。需要留意的, K值的具体取值是要去参照附件里的参数的。

6)关于Z折2(斜边段差)的影响,将在后续讨论中涉及。

1

钣金展开长度补偿量公式_钣金展开计算模板_钣金折弯中性层位置计算

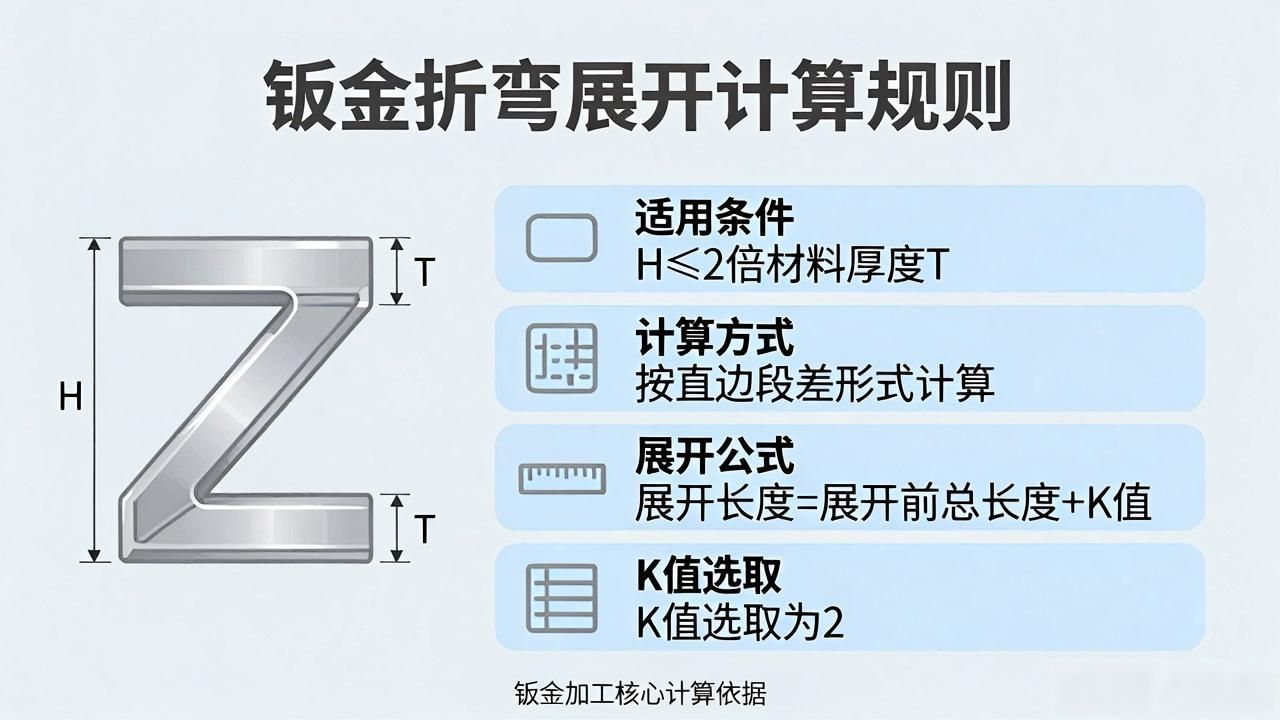

当H值小于或者等同于2倍的材料厚度T之际, 应当依照直边段差的形式来开展计算, 也就是展开长度等于展开之前的总长度加上K值。在这儿, K值选取为2。

要是H值大于材料厚度T的2倍, 那就得依照两段折弯的方式来展开, 这里面R值是0, 而θ值并非90度。

7)关于抽孔

抽孔尺寸计算依照体积不变原理, 也就是抽孔之前与之后的材料体积维持一样。一般来讲, 抽孔拥有如下计算公式, 当中涉及的参数详细情况可见右边的图(预先设定冲孔为X, 并且要加上修正系数-1)。

1

若抽孔属于抽牙孔, 也就是抽孔之后要进行攻牙操作, 那么S的取值要遵循以下原则:

当材料厚度T小于或等于5时,取S=100%T;

当5当T大于或等于8时,取S=65%T。

通常,常见的抽牙预冲孔尺寸可参考附件一。

要是抽孔是用来进行铆合的, 那么 S 的取值为 50%T, 与此同时, H 的取值要去考虑跟它相铆合的板厚 T’, 并且抽孔与色拉孔之间的间隙得保持单边处于 10 至 15 的范围里。

倘原图之内抽孔未进行任何当作标识以及标注这样的行为, 那么就应当保证抽孔之后的内部以及外部直径尺寸符合要求。

当预冲孔径的计算值小于0时,应一律取0作为孔径。

8)关于反折压平

1

L= A+B-4T

钣金展开长度补偿量公式_钣金展开计算模板_钣金折弯中性层位置计算

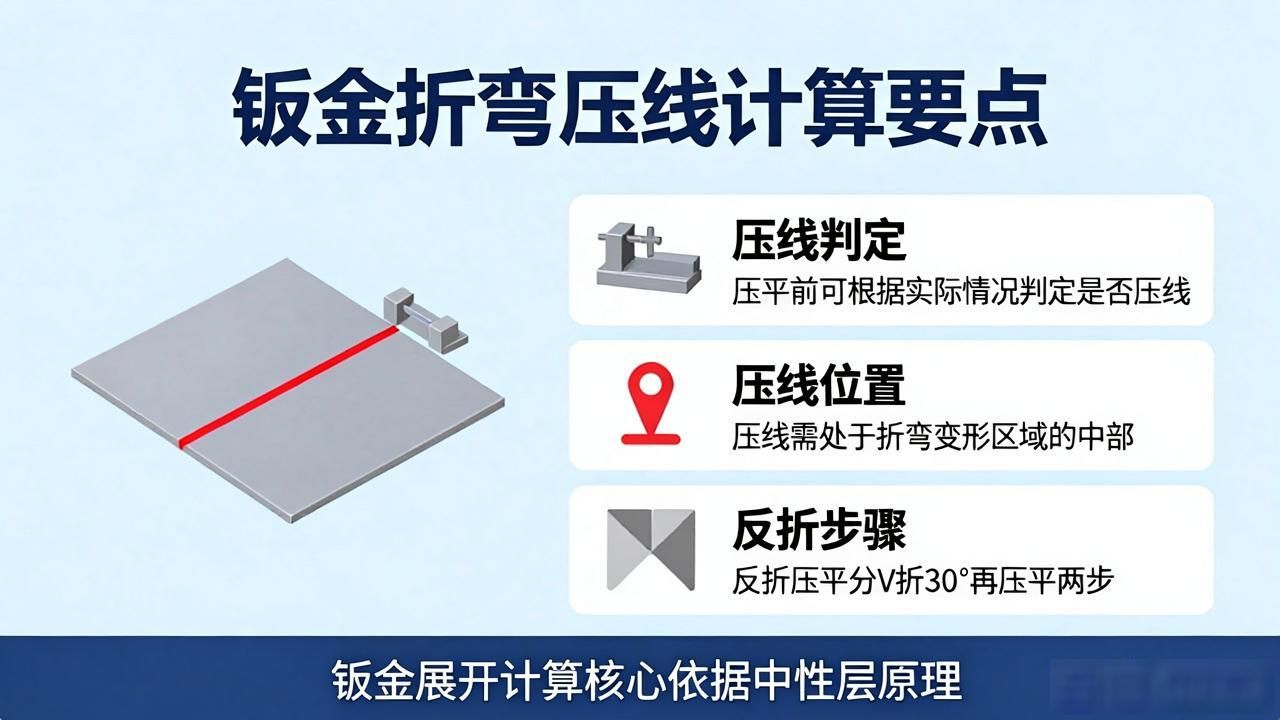

于开展压平之际, 能够依照实际情形来判定是不是于折弯之前先行压线。要是选定压线, 那么压线所处位置应当处于折弯变形区域的中部。

反折压平的步骤一般分成两步, 第一步是进行V折30°的操作, 第二步是进行反折压平, 所以, 在绘制展开图的折弯线时, 得按照30°的折弯线去描绘。

接下来,我们将探讨N折的相关内容。

以垫片反折压平这种N折加工方式施用时, 计算公式是L等于A加B加K, 这里的K值, 得参照附件里的参数来选取哦。

倘若N折运用别的加工方法, 那么展开算法要参照“一般折弯, 也就是R不等于0, 并且θ不等于90°”的有关规定。

此外,还需注意以下事项:

a. 设计尺寸之际, 要选取上下极限尺寸的中间那个值当作设计标准的数值, 以此来考量公差方面的因素。

b. 方形抽孔的展开, 外部包角的展开, 角部处理要依照《产品展开工艺处理标准》, 直壁部分按90°折弯展开。
