铆钉, 它并非单纯只是一种工具, 也不是简单的一种材料, 然而, 在众多行业里面, 它都能够起到那种有着非凡重要性的作用。
比方说房屋建筑行业, 还有机械制造行业等各个行业, 都需要铆钉去紧固一些零件, 那么铆钉理应按照原样子进行紧固, 这关联到各个行业运用铆钉时的质量以及发展情况, 还有工作效率以及使用安全问题。
拥有可靠性高的铆钉, 展现连接强度高的特点, 并且还具有寿命长的优势, 同时操作使用方便。铆钉于某些连接方面, 特别是铝合金、结构钢以及复合材料之间所运用。在飞机铆接状况时, 尤其是封闭部件的相关操作, 或者相应维修工作里, 经常会用到此类铆钉。
什么是铆钉？
铆钉, 是一种机械方面的紧固件, 它是那种杆状样子的东西, 一端有着帽, 要把它穿进被连接的部件之中, 然后在伸进杆的外端那里往下压出来, 以此把部件紧紧地压挤且固定住。
今日, 拓发数控加工为您讲述铆钉的历史发展进程, 阐释其工艺概念究竟是什么, 介绍铆钉都有哪些类型, 说明铆钉应用在哪些场景之中, 讲述选用铆钉的策略有哪些。
铆钉的发展历史
小钉子是最早的铆钉, 其由木头或者骨头制成, 最早的金属变形兴许是铆钉的祖先。
它们属于人类已认知的最为古老的金属连接办法, 其历程能够回溯至可锻金属刚开始的运用。
青铜时代, 埃及人借助铆钉把六个木扇安放在开槽轮的外线上固定住。希腊人成功铸造大型青铜雕像之后, 运用铆钉将各个部件连接在一起固定妥。
抽芯铆钉, 在1916年的时候, 首次获取了能够单面铆接的专利。从那之后, 抽芯铆钉被普遍运用在了航空航天, 办公机器, 电子产品的机械连接方面。
当前还没办法确切搞清楚那种用来扎紧鞋带的装置究竟源于几时被创造出来, 然而用它扎紧绳索的用于装饰脚踝之配饰乃是在公元900至公元999纪年里面被制作成功的。
你可晓得这世上最负盛名的钢结构建筑物是啥? 答案那是毫无悬念的, 便是法国巴黎之处的埃菲尔铁塔！这座占地面积约莫为10,000平方米之大的钢塔建筑, 于1889年时分作为世博会的象征予以建造而成, 并且还是当时整个世界上最高的建筑物。其建造所花费的时间乃是两年零两个月零三天。塔身是运用空心钢框架来进行建造打造的, 总共使用的钢材有7,300吨数之多、金属零件达到12,000件、铆钉更是多达2.5万颗。那个时候争议最为突出的一点便是把传统的钢筋以及水泥给舍弃掉, 转为采用钢架材料、铆钉这类建筑材料。能够长时间站立得住不?
可是呢, 时间把最好的答案给了我们。埃菲尔铁塔直至如今依旧矗立着, 朝着世人展现出它的结构美以及艺术美！这所有的一切都依存于小铆钉发挥出的大作用。铆接铁塔具备优良的绝缘防火性能, 没有磁性, 能够隔热, 重量很轻, 耐高温, 还耐腐蚀。
铆钉作用
铆钉所起的作用在于, 它是一种用来替代螺钉连接的方式, 能够将多个零件连接到一块儿, 它不但能够起到紧固的成效, 而且采用阶梯铆钉就能使零件产生转动。关于它是如何运用实施的。
1、可以手工铆接，效率不高，适合小批量生产；
2、得以借助机器进行铆接, 与人相互配合。具备生产效率高的特性, 适宜于大批量生产的情况, 达成半自动化操作的状态, 其效率是手工铆接效率的5至10倍。
使用铆钉, 能够极大程度降低生产成本, 还可以缩减生产周期。其性价比乃是使用螺丝成本的四分之一, 相比螺丝连接速度要快三倍。（螺母和螺丝都得购买哦）这就增加了成本；就算去使用电动螺丝刀或者风动螺丝刀来安装螺丝, 也没法比铆钉枪铆得更快。用过铆钉的人都清楚, 能采用铆钉的结构都会尽可能去设计成用铆钉, 原因在于能够节省那些不必要的开支。以此提高公司产品的竞争力！
铆钉相关性分析
铆钉装配模具冲压力
铆钉进行组装铆接之际, 客户通常借助模具去界定强度, 这和铆钉的硬度并无关联: 举例来说, 80GF能够被压下去, 110GF能够被压下去, 200GF能够被压下去, 260GF能够被压下去。
铆模冲头尺寸
铆接铆钉进行组装时, 客户借助冲模把铆钉打进镀锌板的孔里。通常模冲头比铆钉最大外径大0.01MM, 待铆接完毕后在镀锌板上通过目视对铆钉了以观察。会出现产品周围有凹陷痕迹的情况, 凹陷大概尺寸处于0.01MM至0.02MM左右, 这属于最佳的嵌入状态（由模具实行控制）。
镀锌板厚度
一般情况下, 镀锌板的厚度跟铆钉压花或者开槽台阶差存在关联, 客户于设计铆钉压花的时候、或者在设计开槽台阶差的时候, 一定要依照镀锌板的厚度去进行定义, 镀锌板的厚度一般是被设定在0.5MM至1.OMM左右的, 这里是以开模作为标准的。
铆钉扭矩值
通常来讲, M3的扭矩在一般情形下能够达到8kg之上, 而其拉力更可达40kg之上；一般状况下, M4的扭矩能够达到10kg之上, 且其拉力可达45kg之上而；一般而言, 铆接之后的试验通常会采用50kg的压入力作为标准； （平均值为50公斤）。

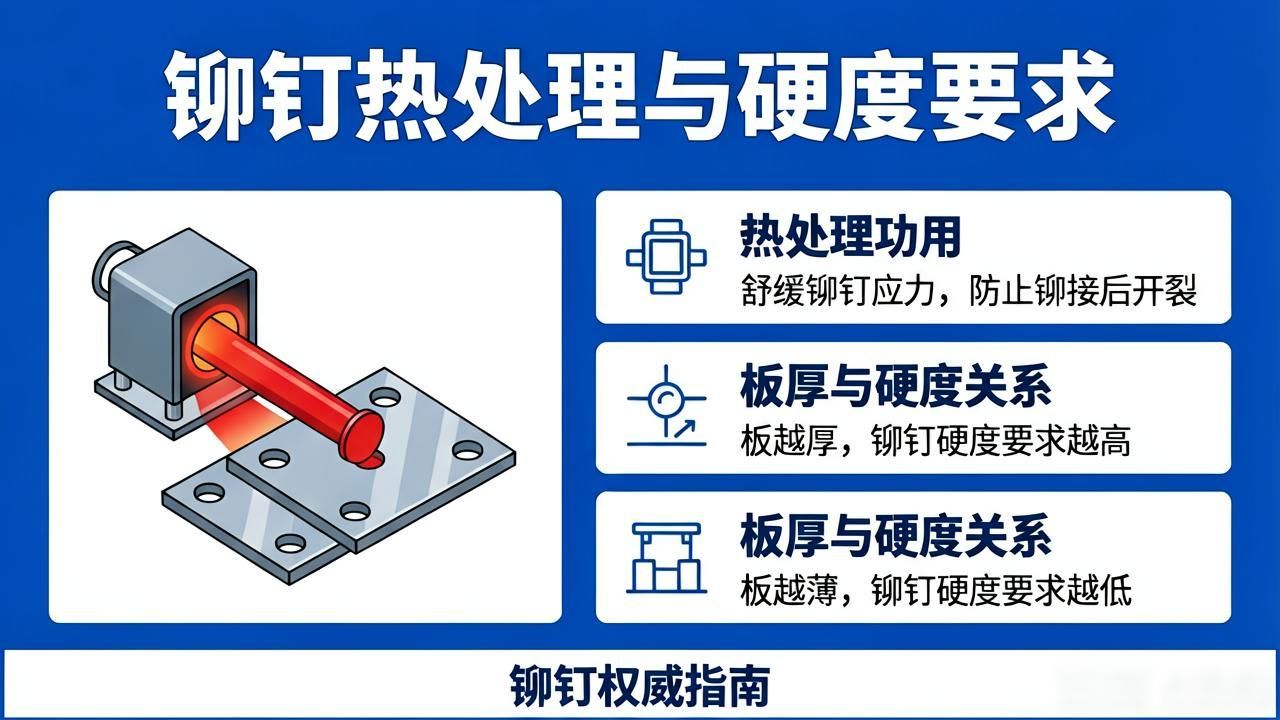

铆钉硬度问题
一般而言, 铆钉的热处理, 并非单纯旨在提升铆钉的硬度, 其实际起到的功用乃是舒缓铆钉的应力, 防止产品在铆接之后出现开裂的情况。铆钉硬度的要求是依据客户所提供的板厚来加以设定的。板厚倘若越厚, 那么对于铆钉硬度的要求也就越高。相反地, 板厚要是越薄, 那么对于铆钉硬度的要求则越低。

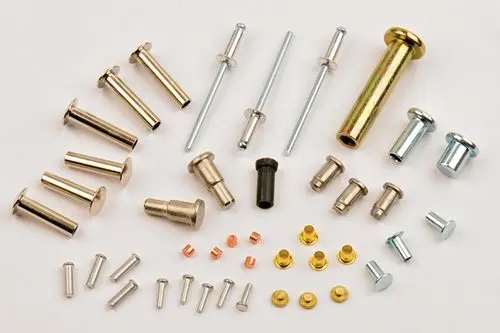

6 铆钉的类型和用途
R型铆钉为常用的一种, 扇形铆钉也是常用的, 抽芯铆钉也常用, 树形铆钉同样常用, 半圆头铆钉常用, 平头铆钉在常用之列, 半空心铆钉常用, 实心铆钉常用, 沉头铆钉常用, 此外空心铆钉也常用, 这些都是平时常用的铆接件, 它们通过自变形连接。一般来说, 小于8毫米的采用冷铆，较大尺寸的采用热铆。不过存在例外情况, 比如有些锁上的铭牌, 却是通过铆钉与锁体孔, 经过干涉铆接而成的。

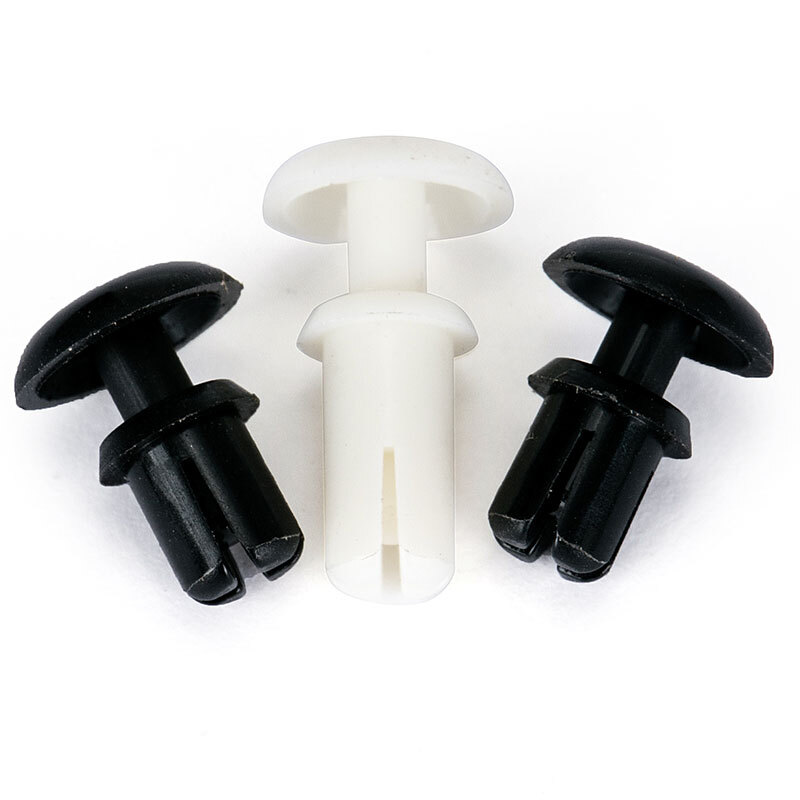

R型塑料铆钉
有一种被称作膨胀铆钉的R型塑料铆钉, 它是由塑料钉、还有母扣这两部分共同构成的。在进行安装操作的时候, 并不需要运用安装工具, 要先把安装底座放置到光滑的孔里面, 接着去压紧头部, 经过特别设计的脚在受力之后会出现膨胀现象, 进而牢固地锁定在安装表面之上它常常被用于连接塑料外壳、轻质板、绝缘材料、电路板或者是任何其他的薄型、轻质材料, 具备美观实用、使用方便的特点。
扇形铆钉
专为手动安装而设计的风扇铆钉, 能通过面板或机箱的孔被拉入, 采用韧性良好的弹性体材料制成, 即便过盈配合亦可快速完成安装, 设计巧妙且具备弹性功能, 经用相应孔径拉入后不容易滑出, 主要用于电子电脑机箱中风扇、散热器与芯片之间的固定, 有着防震、降噪的作用。
膨胀铆钉

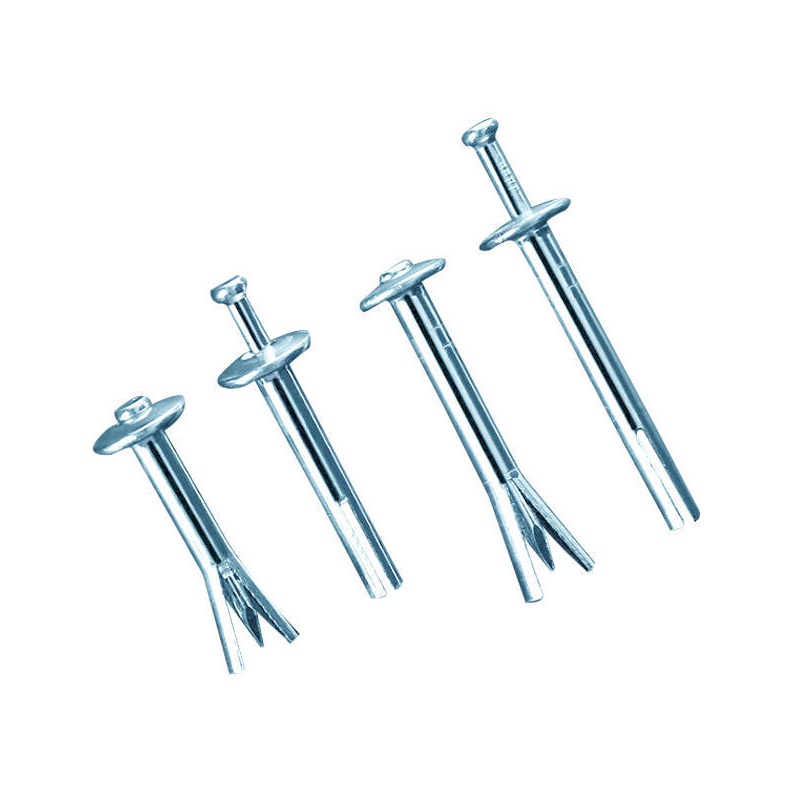

有一种新型铆接紧固件叫抽芯铆钉, 它铆接起来非常方便。在较为狭小的空间里, 或者没有拉铆枪, 又或者无法使用拉铆枪的环境当中, 抽芯铆钉能把自身独特的优势展现出来。用锤子或者别的器具在一侧敲击钉芯, 可以将两个或多个连接件成功铆接。抽芯铆钉依据钉帽边缘形状能分成扁头抽芯铆钉和沉头抽芯铆钉, 而按材料的组合又能划为全铝芯铆钉、铝钢芯铆钉、全不锈钢芯铆钉, 还有铆钉、钢芯铆钉、铝不锈钢芯铆钉、塑料芯铆钉等等。芯铆钉进行铆接时不用使用手动拉铆机或者气动拉铆机, 不像抽芯铆钉那样, 它有着较好的铆接性, 具备方便性, 能够广泛应用于各种被连接件所进行的铆接。

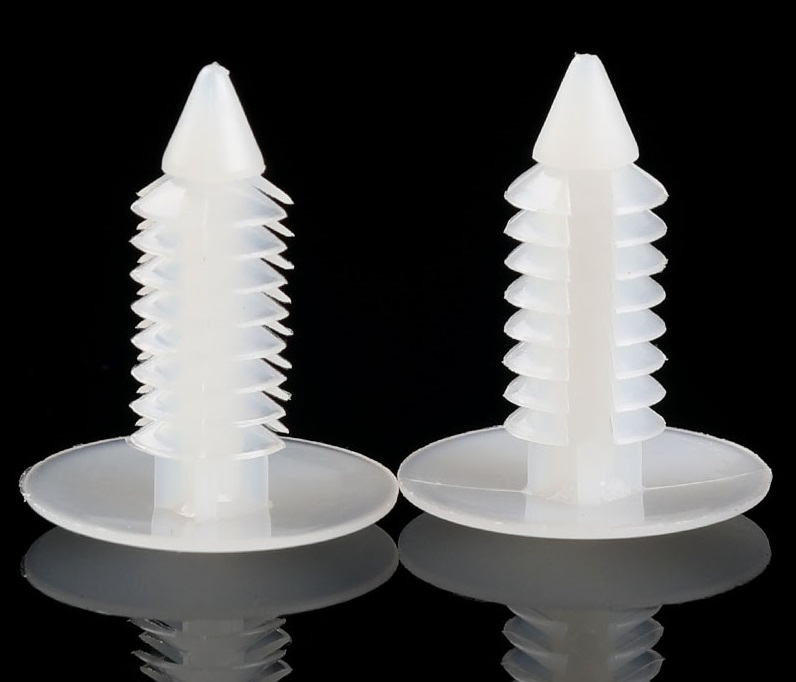

圣诞树铆钉
圣诞树铆钉, 它还有个名字叫倒齿型塑料铆钉, 也叫做圣诞树形塑料铆钉。它的齿形片弹性良好, 能够直接压装在那种过盈装配的圆孔里面。还能够依据实际厚度去安装齿形片。它可以借助自行调节来进行固定。而倒齿形的设计, 是要让铆钉在安装之后牢固地固定处于安装面上, 不容易被拔出来。它适用于泡沫、木材、橡胶、汽车内饰等软质材料它们相互之间的固定。塑料树铆钉具备优良的绝缘、防火、无磁、隔热、质轻、耐高温、高强度、耐腐蚀等这些特点, 被广泛应用在各工业领域。

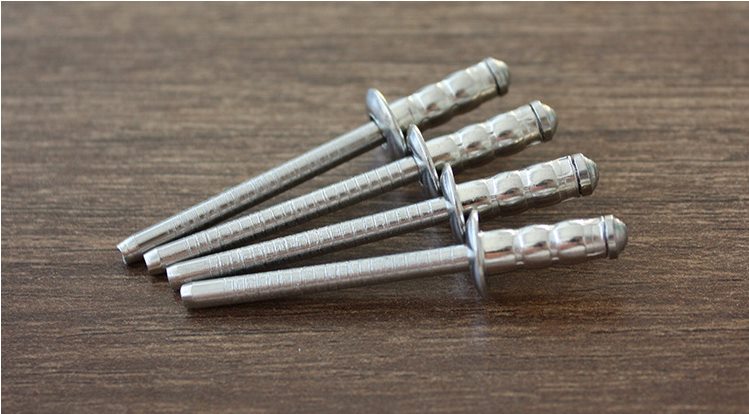

抽芯铆钉
抽芯铆钉是这样一种铆钉, 它用于单面铆接, 不过进行铆接时必须借助专用工具, 这专用工具就是铆枪, 铆枪有手动、电动、气动几种, 该型铆钉尤其适用于那种不太方便运用普通铆钉的铆接场合, 这里的不便说的是必须从两侧开展铆接, 正因如此这种铆钉在建筑、汽车、船舶、飞机、机器、电器、家具等产品方面应用非常广泛, 是不是?
大致能分成开放式、对封闭式、双鼓式、单鼓式系列的抽芯铆钉类型, 以下要进行各个型号的简要说明。
沉头型抽芯铆钉：用于铆接后要求表面光滑美观的铆接件的铆接。
将双鼓抽芯铆钉用于铆接的时候, 芯轴会把铆钉体端部拉成那种双鼓的形状, 以此来夹紧被铆接的两个结构件, 进而减少结构件表面所承受的压力。它的用途是, 主要用来对各种车辆、船舶、建筑、机械、电子等行业当中的各种薄壁结构件进行铆接。
大边缘抽芯铆钉, 它和普通抽芯铆钉比起来, 该铆钉的铝帽直径明显是更大的啦 是这样的, 铆钉在与连接件铆接 这个时候, 它有着更大的接触面积 还有更强一些的支撑面呃, 以此来增强扭矩哦 它的强度不小, 能够承受较高的径向拉力呀 适用行业方面, 适用于紧固柔软易碎的表面材料和大孔 还会增加边缘直径用于软质材料的特殊保护应用。
封闭式抽芯铆钉, 是专门进行设计的, 其目的在于铆接之后覆盖芯轴头, 这种铆钉极其适合各种有着防水要求的应用场景。另外, 它具备高剪切力, 还拥有抗振动以及抗高压的特性。
全铝抽芯铆钉, 其铆体是使用优质铝丝制作而成的, 铆接之后既美观耐用又永远不会生锈, 跟普通抽芯铆钉相比较而言, 该铆钉的铆接强度要低一些, 适宜用于较软材料的接头处。分体式不锈钢铆钉, 是那种有高拉伸要求、还耐腐蚀的一种选择。圆头铆钉主要是在承受较大横向载荷的铆接场合中使用, 应用范围是最为广泛的。平锥头铆钉因钉头比较大, 所以耐腐蚀, 常常用于船体、锅炉水箱等腐蚀状况严重的铆接场合。
平头铆钉

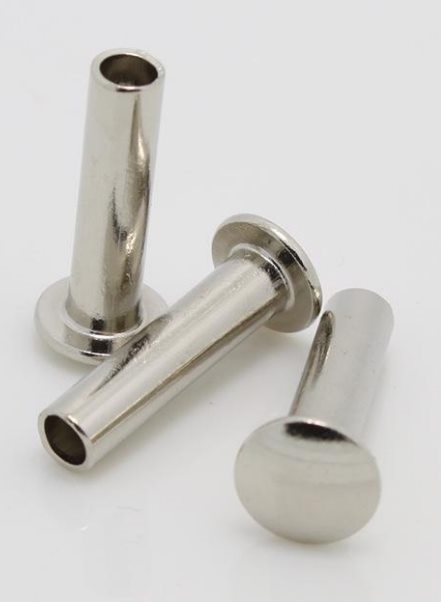

平头铆钉, 沉头铆钉, 含 1200 沉头, 半沉头铆钉, 主要应用于铆接场合, 该场合要求表面光滑, 且载荷不大。平头铆钉用于承受一般载荷的铆接部位。平头和圆头铆钉用于金属板材, 以及诸如皮革、帆布、木材等非金属材料的铆接地方。有大平头铆钉用于非金属材料的铆接之处。半空心铆钉用于载荷不大的铆接情况。管状铆钉用于非金属材料的无载铆钉连接。铭牌铆钉用于铆接机器设备上的铭牌。
铆钉异常问题
造成铆钉铆不上的情况：
如果铆钉座外径太大，则铆接时铆钉无法放入镀锌板内；
影响铆钉扭转力的条件：
1、铆钉底座外径太小，会造成铆接后铆钉松动。
2、铆钉不存在异常情况, 然而, 客户于进行铆接操作时, 没有以最佳状态将铆钉铆入镀锌板之内, 进而致使在完成铆接之后, 铆钉出现了松动现象。
3、铆钉槽截面差太小，铆接时镀锌板不能很好地挤入铆钉槽。
4、铆钉的扭转张力, 主要是因铆钉钉头压花断面与针杆凹槽断面存在差异所致。并且有关尺寸, 务必与客户所提供镀锌板的厚度相互匹配才行。
5、用来表现铆钉关键尺寸的部位是其螺纹这一地方, 如果出现牙紧这种迹象时, 客户会因为在铆接之后螺丝没办法打进进而致使铆钉螺纹被损坏, 情况严重时会造成打滑现象发生。
6、铆钉存在NOGO这种状况, 实施铆接之后, 螺钉跟铆钉的螺纹没办法达成配合, 进而会致使出现打滑现象。
如果铆钉断裂
1.要是铆钉不存在异常情况, 要是客户的冲头高度呈现不均匀状态（属磨损状况）, 那么较长的那个冲头就有可能致使出现断裂的这种可能性。
2、铆钉槽深度太深，硬度太硬，铆接后容易断裂。
铆钉选用的主要考虑因素
被连接部件的材质——金属还是非金属，材料的硬度和脆性等；
板厚——选用的铆钉保证板厚在其夹紧范围内；
连接强度3/4决定了铆钉连接点所需的拉力和剪力；
孔径, 是制造商所规定的, 关于压铆螺母的配合孔径, 此孔径能够参考制造商的设计资料。
应考虑板材的涂层厚度，避免涂层后孔变小，不适合安装；
对于材料的耐腐蚀性而言, 铆钉的材料类别以及涂层的挑选, 应当依据所需求的耐腐蚀性予以确定。尽可能挑选和连接件材质相一致的铆钉。不一样的材质极有可能造成电偶腐蚀。
特殊要求，如平头、沉头、双鼓式、灯笼式；
水密性和气密性要求——铆接区域的水密性和气密性要求。
关于铆钉的 3 个误解
误解一：所有的铆钉都是一样的
需要更精准表述的话, 应当是: 全部抽芯铆钉的安装办法都是相同的。然而在紧固件的配置层面, 头部样式以及材料种类有着多种选用方式。
无论是何种类型的紧固件, 头部样式都是极为重要的参数, 对于抽芯铆钉照样极为重要。你不可以拿凸形铆钉去固定飞机外表面的蒙皮, 不管从美观角度, 还是空气动力学角度而言, 这样的应用都应当选用沉头。
针对防腐蚀能力, 材料的选择在很大程度上受其决定。一般而言, 铆钉材料要如同待组装材料般相匹配, 以此避免异种金属间出现电化学腐蚀。当然, 还能够借由涂层或者电镀的办法达成, 防止此类问题出现。在特定情形下, 因应不同应用要求, 芯棒与套筒可选用不同材料。
误解二：铆钉是可拆卸的紧固件
虽然铆钉是能够拆卸的, 然而从结构连接方面来讲, 它属于永久性安装的紧固件, 这意味着正确安装后至少应当与飞机的使用寿命等同。倘若针对抽芯铆钉, 以其铆钉锁紧的安装方法而言, 该抽芯铆钉的拆卸唯有借助破坏套筒内锁环同芯轴的连接处以达成, 所以说这种拆卸本质上是一种破坏性的方法。而拆卸之后, 拆卸下来的零件不管怎样都无法使用。鉴于此, 其与可松开的螺栓、螺母有着极大不同。因而, 可以讲抽芯铆钉是永久性安装紧固件。
误区三：抽芯铆钉仅在无法安装实心铆钉时才使用
讲真, 这个概念老早就被证实是精准无误的, 在处于需要运用实心铆钉进行连接, 然而没办法从被连接材料的两侧展开安装的状况时, 采用抽芯铆钉从一侧达成安装不失为一种挺好的选择, 是最佳的挑选, 是最为优良的解决办法。实心铆钉最为突出的优势是价钱低廉, 可是从应用层面来讲, 若是连接板的厚度相对较厚又或者接头应用于拉伸用途, 实心铆钉的抗拉强度会比重于其剪切强度, 要居于下方, 连接板越厚, 安装就越发艰难；此外, 从安装方面来说, 安装实心铆钉所产生的噪音实在是让人难以接受的。
安装抽芯铆钉之时, 其速度比安装实心铆钉会更快些, 并整个安装进程平稳, 几近无什么噪音。要是您有提高装配效率的需求, 那么可以思索简单地去选择那种直接安装在一侧的抽芯铆钉。申请的数量是很大的。价格自然而然就会更显合理, 到底紧固件的价格很大程度上还是由采购数量所决定的。
什么是铆接？

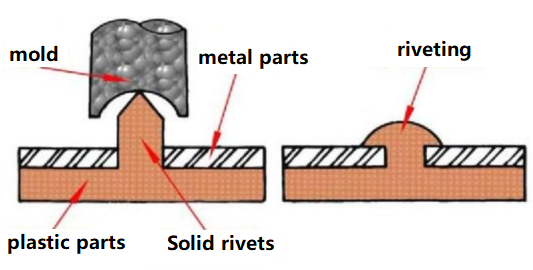

先准备直径比预制孔稍小的金属圆柱或者金属管, 用其穿过要铆接的零件, 再于铆钉两端进行敲击或者加压操作, 使得金属柱发生变形进而加厚, 最终在其两端处形成铆钉头, 如此一来该零件就没办法从铆钉中脱离出去了。
冲孔铆钉连接和旋转铆钉连接一般需要双面操作。

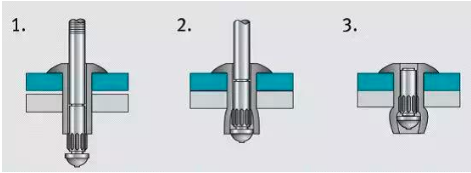

能够让单面操作变得更为简易和轻松的是抽芯铆钉, 抽芯铆钉的工作原理是, 通过借助可以实施从外向内产生推动力动作的拉铆枪。以此来拉动芯头实现工作状况的。

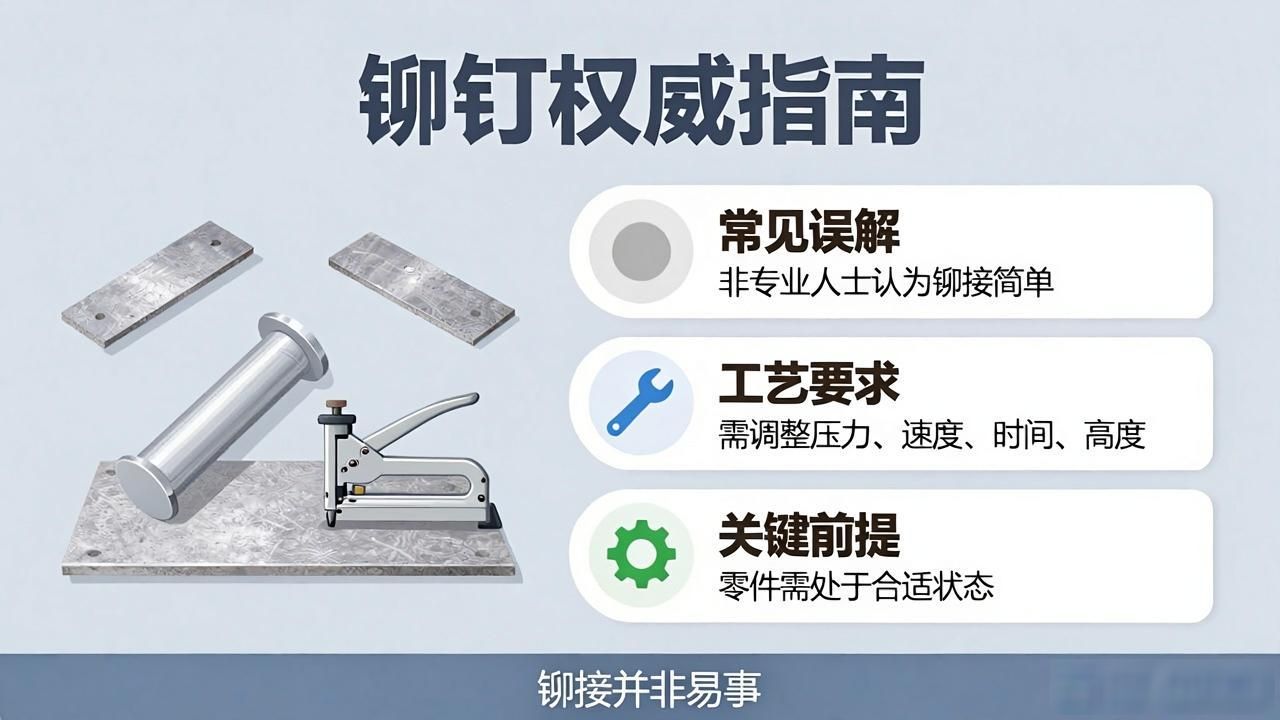

其铆接所涉及的范围是极为广泛的, 那些并非专业从事这方面工作的人士, 往往会觉得铆接工艺属于最为简单的一种工艺, 在他们的印象当中, 铆钉自身就是铸件物品, 进行铆接能够在物体之上打孔便可以实现连接, 然而, 在实施铆接操作的时候, 所运用的铆接设备务必要确保压力处于调整得恰当适宜的状态, 铆接的速度以及铆接所需的时间也都要调整得恰如其分, 铆接的高度同样还要依据各项要求调整到恰好合适的程度, 为了达成一次堪称完美的铆接, 要保证所铆接的零件处于正好合适的状态, 所以说, 铆接这件事情是绝非容易的。
3 铆接工艺及特点
铆接连接：有拉铆、冲铆、旋铆等。
铆钉连接的主要特点是：速度快、防松动、不易拆卸。
拉铆
有这样一种铆接方法被称作拉铆, 它借助手动或者以压缩空气作为动力, 进而让特殊铆钉以及铆接件产生变形, 它属于冷铆接当中的一种。
铆接所用的主要材料和工具是抽芯铆钉和气动（或手动）铆枪。
盲铆具有这样的特点, 那就是不需要进行顶钉的操作, 对于那种结构复杂, 并且不能在反面进行顶钉的部件而言, 是极为方便的。不过因为铆钉的材质是铝, 所以仅仅是用于轻载的场合。
冲铆
冲铆称压铆工艺不, 铆钉或零部件受力后, 发生塑性变形相连, 从而拼接零件哟。
无论是铆钉变形还是材料变形，铆接工艺都是冷镦工艺。
冲压铆接之时受力迅速, 铆接的效率很高。铆接的点那儿的连接材料彼此间相互镶嵌一起, 底部不存在毛边, 没有毛刺啊这样的情况, 防止出现了应力过度集中, 能够承受较高的动载荷的呢。
而且在连接进程当中不存在热量的输入, 连接点那儿的材料表面涂层不会遭受损坏, 与此同时规避了焊接飞溅以及焊接变形, 能够达成多层材料、不一样板厚、各不相同材质的连接。
旋铆

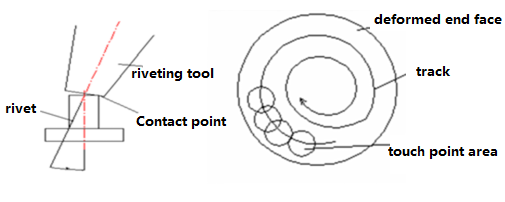

旋转铆接呢, 乃是一种在铆接之时, 让铆钉承受铆钉杆局部遭遇加压的状况, 且还围绕着中心不断地进行摆动, 一直延续到铆钉成功达成成型状态的铆接方式。依据这种具备冷滚道的铆接方法, 能够加以区分, 分为摆滚铆接法以及径向铆接法这两种。
摆滚铆接法相比之下较易于理解, 其铆头仅仅沿着圆周方向进行摆动、再进行滚动。径向铆接方法相对复杂许多。它的铆头运动轨迹呈现为梅花形状, 铆头每一次经过铆钉中心点时的情况是, 铆头不光沿圆周方向运动, 并且向径向作出摆动、滚动运动。
相比两种铆接方法, 径向铆接面上的铆接件质量更佳, 效率稍快, 铆接也更稳定, 并且铆接件无需装夹, 即便铆钉中心略微偏离主轴中心, 也能够顺利达成铆接工作。
摆式铆接机必须准确定位工件，并且最好夹紧铆钉。
径向铆接机鉴于其结构繁杂, 成本居高, 维护存有不便之处, 一般而言非特殊情形是不会加以运用, 与之相反, 摆式滚轮铆接机结构简易, 成本低廉, 维护便捷, 具备良好可靠性能, 能够达成百分之九十之上零部件的铆接需求。
结语
若能合理运用铆钉, 那么可为零件或者产品赋予更为出色的机械性能, 同规格的铆钉连接时的预紧力也就是夹紧力的值, 相比高强螺栓要大出10%以上, 如此便能切实有效地提升摩擦式接头连接的滑动载荷, 进而使得连接更为安全。
轴力一致性方面, 铆钉的稳定性能呈现出良好的状态 , 借着轴力稳定性试验 , 铆钉连接所能包含的轴力波动范围能够被控制在5%以内。
有着更好的防松性能！在铆接完成之后, 套环和铆环槽之间不存在有间隙的情况, 能够有效地防止出现松动现象, 进而提高了结构连接的防松性能。
有着优异的疲劳性能, 其通过齿形的平缓圆弧设计, 能够有效降低齿形根部应力, 大约降低30% , 还能显著提高环槽铆钉的疲劳寿命, 是这样的情况。
