钣金展开系数计算标准与钣金展开计算原理及工艺处理方法

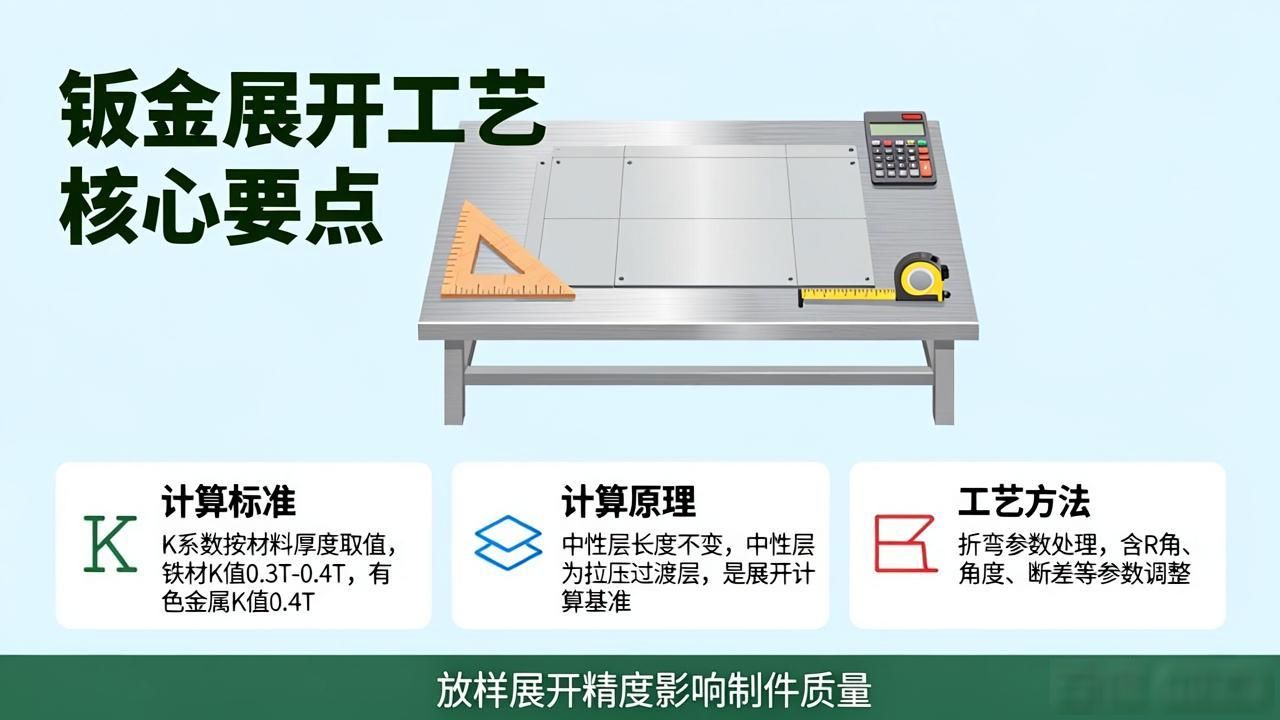

钣金展开系数计算的标准, 与钣金展开计算的原理, 再加上工艺处理方法 , 针对几何体、相贯体进行放样展开, 此乃是钣金工艺的第一道工序。放样展开是否正确, 精度是高还是低 , 这直接对制件质量的好坏产生影响。以往因为计算工具落后 , 人们习惯于采用投影的方法, 按照1: 1 的比例在平面上放大样 , 进而量取所需要 的素线实长。这种方法操作起来既繁杂 , 效率又十分低下 , 已然无法适应社会生产的需求。伴随计算工具的发展, 电子计算器以及计算机得以普及应用 , 钣金展开能够通过计算的方法来达成。对于规范技术人员进行钣金展开系数计算的方式, 为竭力降低折弯后产品出现尺寸偏差的情况, 与此同时便利车间人员展开自检、质检人员进行复检, 让展开系数拥有统一的标准以及依据，钣金展开系数计算的标准已然趋向于标准化。板料于弯曲进程里, 外层遭受拉应力, 内层承受压应力, 在拉应力与压应力之间存在一部分材料, 这部分材料既不承受拉力也不承受压力, 是过渡层, 也就是中性层。中性层在弯曲过程中的长度跟弯曲前相同, 维持不变, 因此中性层是用于计算弯曲件展开长度的基准。中性层的位置与变形程度存在关联, 要是弯曲半径比较大, 而且折弯角度比较小, 那么变形程度就比较小, 此时中性层的位置是靠近板料厚度的中心处的！要是弯曲半径（R）变得小了, 同时折弯角度（θ）增大的时候, 变形程度跟着也增大, 随之中性层位置会渐渐朝弯曲中心的内侧移动。中性层到板料内侧的距离是用 λ表示的, 而材料厚度则是用T表示。展开长度计算其中的基本公式是: 展开长度是等于料内尺寸加料内尺寸再加上补偿量的。下面便会逐一来介绍各种折弯特征的展开算法。通常情况下, 有着这样的折弯状况, 即一般折弯Ⅰ, 其表示的半径 R 实际上属于 0mm, 而弯折的角度θ呢, 则是 90°, 这里需要特别留意的是, 当 R 的取值小于等于 1.0mm 的时候, 会按照 R 等于 0mm 来进行处理。还有一个关系是, L 的长度值等于 A 加上 B 再加上 K。当 0 小于 T 并且 T 小于等于 0.3mm 的时候, K 的取值为 0；当 0.3mm 小于 T 之后, T 小于等于 5T 的时候, K 的取值变为 0.4T。在实际开展生产的过程当中, 常常会因为各种缘由致使折弯系数偏小, 比如说折弯上模在磨损之后, 其刀口带有 R 角, 或者本身就存在小于 1mm 的 R 角, 又或者选用的下模 V 槽偏大等情况。那么接下来, 依据实际所积累的经验值, 各种材质板厚对应的折弯系数就如同表 1 所展示的那样。图1, 有一般折弯Ⅰ的折弯示意情况, 还有一般折弯Ⅱ, 其中R不等于0毫米且θ等于90度。在0小于T且T小于等于1.6毫米的时候, λ等于0.5T。在0小于T且T小于处于1.6毫米范围之际, λ等于0.5T。当T大于1.6毫米时, λ等于0.4T。
