蛮多有着入行钣金设计想法、期望提升相关技术的朋友, 都会在一个问题上犯难: UG可不可以用来进行钣金设计? 仅仅学习UG钣金模块够不够用? 今儿结合一线工厂实际工作场景, 将钣金岗位必备的软件技能讲解明白, 与此同时聊聊系统化学习的思路。

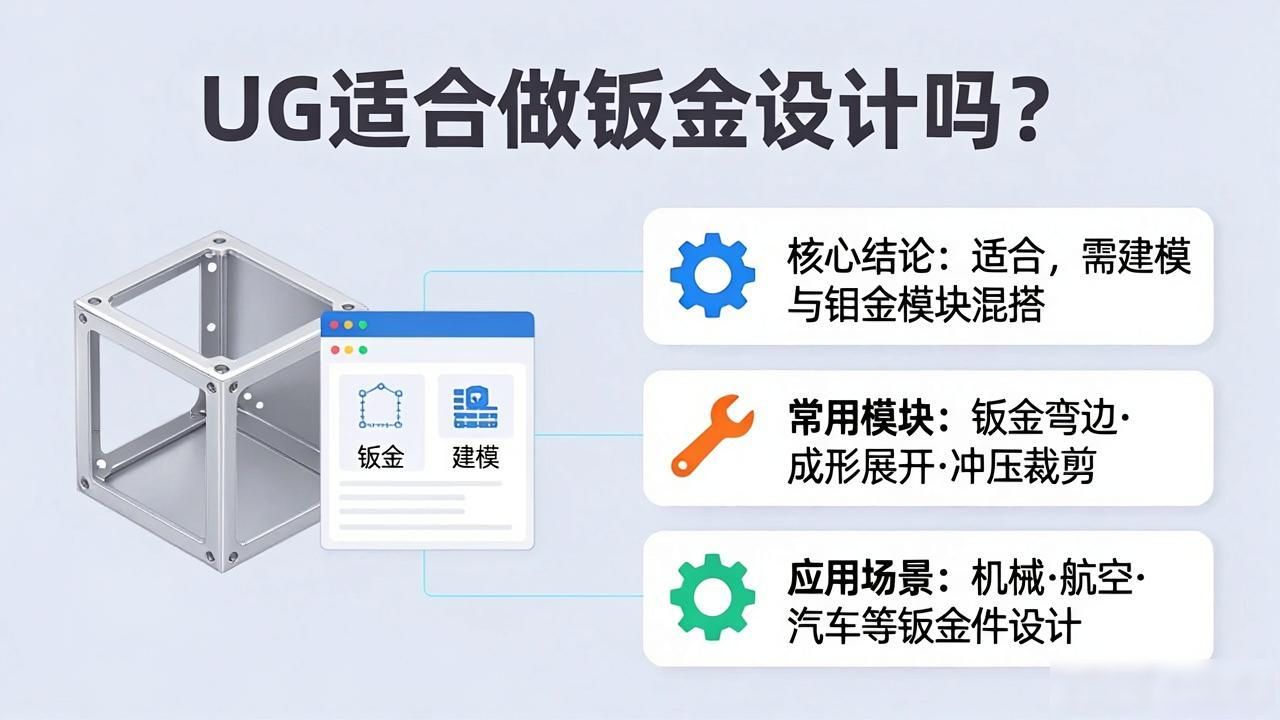

先给出明确答案：UG 完全可以完成全流程钣金设计工作
但要是仅仅单独去学习钣金模块, 那可完全没办法应对企业日常所开展的项目, 建模模块, 钣金模块, 装配模块, 工程图模块这四大模块是必须要同步去掌握的, 而这背后存在着三点来自行业实际情况的原因。
第一，真实钣金产品大多是建模 + 钣金模块混搭制作
工厂当中的钣金件是分成两类的, 规则的薄板壳体是直接借助 UG 钣金模块来进行快速地展开跟折弯, 异形加厚钣金、混合结构支撑件、带有复杂实体底座的钣金构件, 得先用建模模块去搭建基础实体, 然后再转换成钣金特征来处理。在日常设计里头两种模块交替使用是常态的, 要是只懂钣金模块, 碰到复合型工件很容易就会感觉到无法下手的。
第二，钣金件几乎不会单独存在，装配模块是结构配合的刚需
无论设备机柜, 还是机箱外壳, 又或是机械设备护罩, 皆是由数十块钣金借由焊接、螺丝以及卡扣拼接组合而成, 零件彼此间的间隙配合、位置约束、整体整机的排布、干涉检查, 统统借助UG装配功能达成, 若不会装配, 仅能单独绘制单个板材, 无法实现整套设备的钣金方案设计, 极难契合企业用人需求。

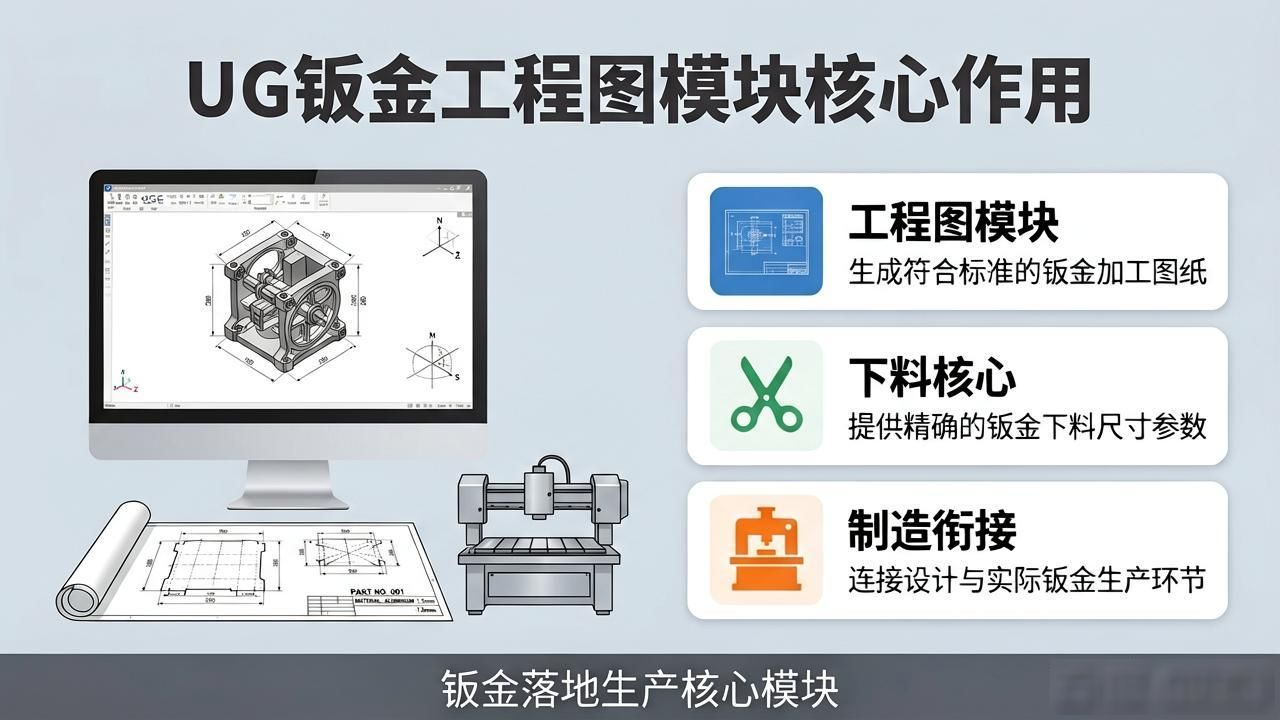

第三，钣金最终要落地生产，工程图模块是出图下料的核心
车间里的钣金加工, 就得要有展开下料的图纸, 折弯加工的图纸, 还有尺寸标注的图纸才行。UG 工程图模块, 它能够通过一次性操作导出钣金展开后的视图, 还能标注出厚度, 以及折弯公差, 甚至还有焊接工艺方面的说明, 然后直接和切割机、折弯机的生产进行对接。要是有人不明白工程图这方面的知识, 那么画好了的三维模型就没办法转变成车间能够使用的加工文件, 这样一来, 设计相关的工作就只完成了一半。
进行建模, 开展钣金工作, 完成装配, 绘制工程图, 这四个大的模块, 属于钣金岗位基础所必须具备的技能。
在此之上，不同发展方向还有进阶拓展技能可以自主学习

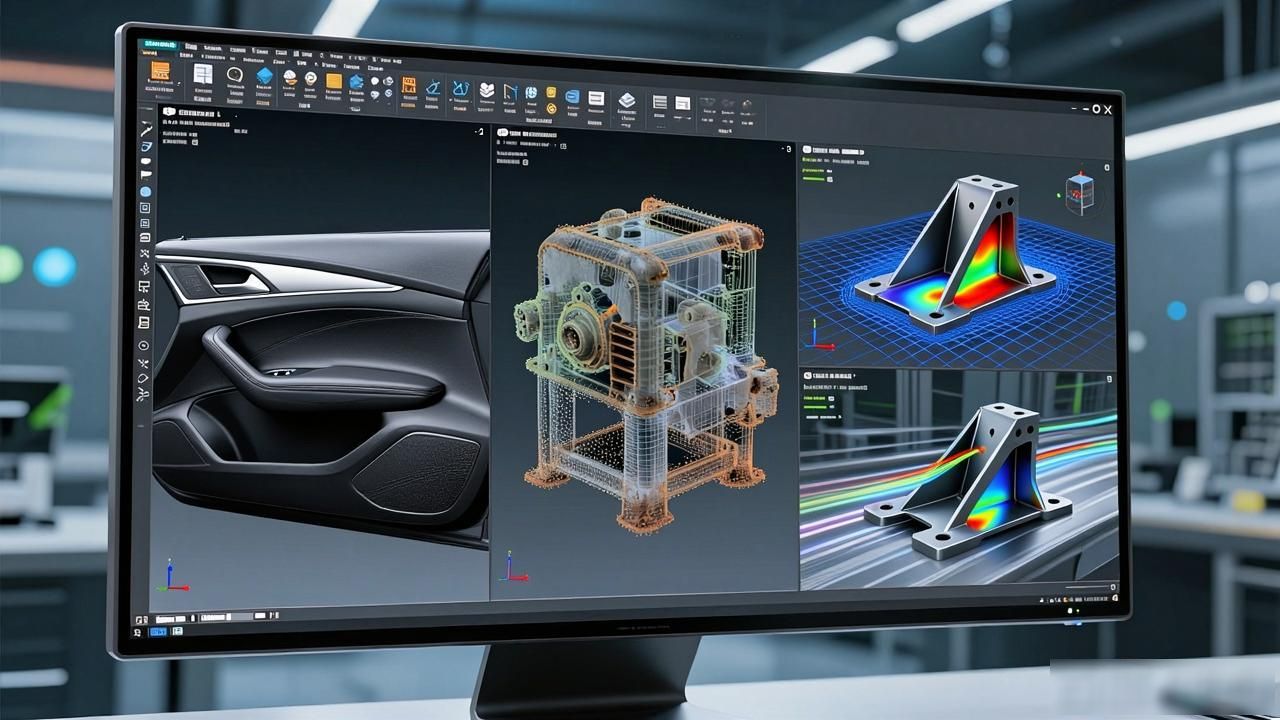

像是汽车内外饰、新能源壳体这般复杂曲面的钣金, 是需要具备曲面造型功底的；要是接手老旧设备、没有原始图纸的钣金产品, 则得运用逆向设计去还原三维模型；对于承重支架、设备承重钣金外壳, 是需要通过有限元分析来做强度校核的；而汽车支架、活动五金、可移动钣金机构, 还得借助运动仿真去验证零部件运转有无冲突。这些进阶内容并非要所有人都强制学习, 是能够依据自身职业规划选择性地进行深耕的。
简要进行归纳: 仅仅学习单个的钣金模块, 仅仅能够应对简单的、单一的平板类型工件, 要是面对整机机柜、复合型的钣金、加工出图这类工作, 都会受到限制, 而四大基础模块, 其中任何一个都不能缺少。
要是想着一次性将钣金全套核心模块都学全乎, 而不是自家零零散散地去找教程东拼西凑, 那就能够挑选贴合工厂实际操作的那种系统化课程了。吾思进行教学还开设了完整的UG钣金配套课程, 这个课程会完整涵盖建模、钣金、装配、工程图这四大核心模块, 其授课讲述的内容全部都是源自企业真实的机柜、设备外壳、自动化护罩钣金案例呐。
课程先是针对基础实体建模展开教学, 再进行钣金折弯 、展开方面的讲授继而涉及多零件整机装配, 然后依据钣金展开工程图规范出图逐步推进式教学, 与此同时同步讲解钣金行业加工常识、折弯工艺以及焊接标注规范, 以此解决诸多学员仅会软件操作却不懂车间工艺的痛点。该课程划分出零基础入门班与技能提升班, 应届生、机械转行人员、在职钣金技术员均可适配其学习节奏, 在学成之后能够独立完成整套钣金设备从三维建模直至加工出图的全流程工作。
