第一章 钣金展开下料技术概述

其作为钣金加工工艺流程里的关键步骤, 钣金展开下料的技术精确程度, 直接对最终产品的质量以及性能产生影响。此项工艺主要涵括两大核心要点, 一则通过数学方面的计算以及几何方面的作图, 对钣金构件展开图予以精确求解, 二则依据展开图开展实际放样以及放样件制作。在完整的生产流程当中, 展开下料这一工序处在材料验收、矫正以及预处理等前期工作之后, 是正式钣金加工的第一道工序, 为后续的切割、折弯、焊接等工序筑牢根基。

由于钣金加工涉及多个行业领域, 像机械制造行业, 又有航空航天工业范畴, 还涉及汽车工业, 包含建筑装饰等多领域空间, 所以其加工对象展现出显著的多样性了。不同行业对于钣金件的形状要求不一样, 尺寸要求也有差异, 精度要求更是各不相同, 这就直接致使展开放样方法呈现出多样化的态势了。在实际生产期间, 技术人员要依据构件特征来挑选适度的展开办法, 这办法包含像平行线法, 还有放射线法, 以及三角形法等几何展开办法，另外涵盖针对特殊曲面的近似展开技术。这种技术多样性既彰显了钣金工艺具备的灵活性, 又对操作人员的技术水平提出了更高的要求。

第二章 钣金展开的核心技术与方法体系

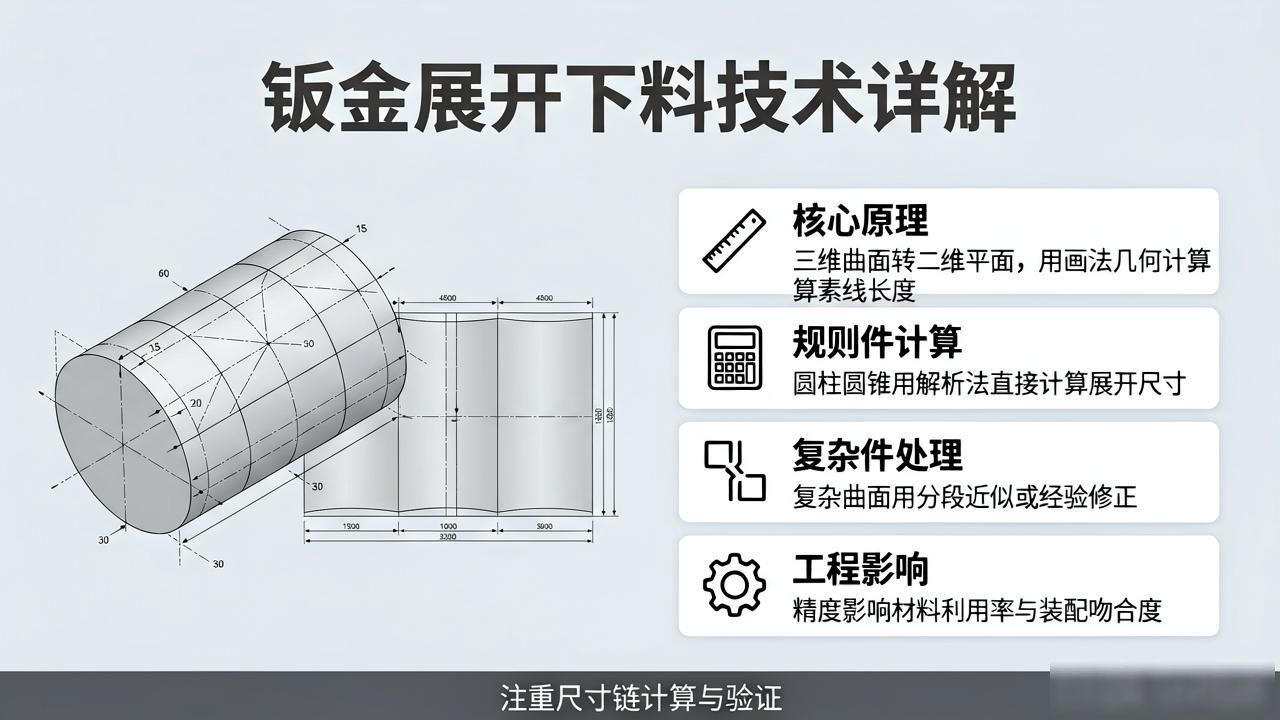

2.1 基础展开原理与应用

钣金展开的实质是把三维的曲面精准地展开成为二维的平面图形, 这个过程要运用画法几何的原理, 借助演算曲面素线在展开图里头的实际长度以及相对位置的关系来达成, 针对像圆柱、圆锥等一类的规则几何体, 能够运用解析法直接算出展开的尺寸 , 然而对于复杂的曲面构件, 就得采用分段近似或者经验修正等手段, 展开的精度不但对材料的利用率产生影响, 更是直接关联到后续装配的吻合程度, 故而在工程实践当中要格外注重尺寸链的计算与验证。

2.2 典型展开方法详解

具有平行素线的柱面构件比方管、椭圆管等适用平行线展开法, 该方法通过作出一系列平行素线的展开位置, 然后光滑连接各点来形成展开图。放射线法则是主要用于锥面构件展开, 其特点是从锥顶引出放射状素线, 借助计算各素线实长来完成展开。像球面、螺旋面等不可展曲面, 需要采用三角形近似法, 把曲面分割成若干小三角形平面以进行近似展开。每种方法都有着特定的适用范围以及精度特点, 要依据构件几何特征合理选择。

第三章 典型钣金构件的展开技术

3.1 过渡连接件的展开计算

圆长方直角过渡连接管属于典型的异形过渡件, 它的展开得同时顾及圆形端口与矩形端口的几何特征。展开计算时一般把连接面划分成四个1/4圆柱面以及四个三角形平面区域, 再分别算出各区域的展开尺寸。对于圆顶方底裤形三通管这种复杂构件, 还得格外留意分支管与主管相贯线的展开处理, 通常会借助辅助截面法来确定相贯线的展开形状。

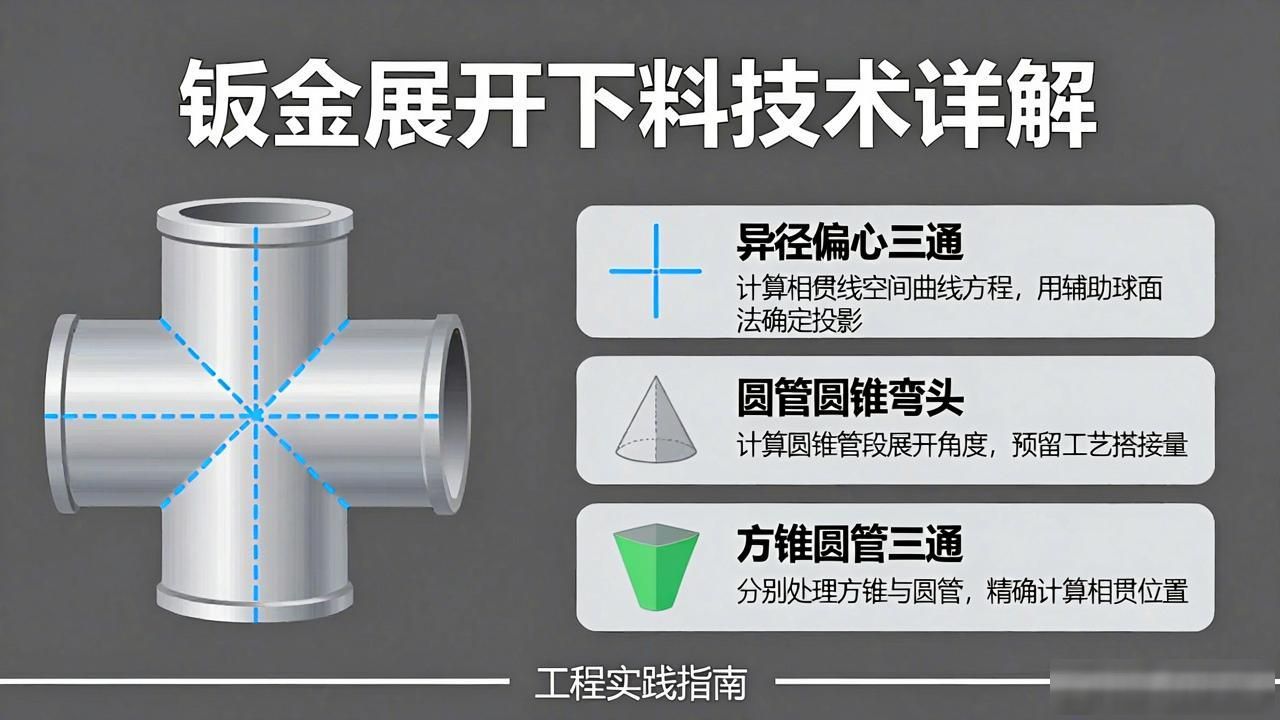

3.2 管件连接的展开技术

对于异径偏心直交三通管的展开, 要精确计算相贯线的空间曲线方程。在实际操作时, 可采用辅助球面法来确定相贯线投影，之后通过素线法展开各管段。而圆管—圆锥管直角弯头的展开, 需留意圆锥管段的展开角度计算, 一般要预留工艺搭接量。方锥管直交圆管三通的展开较为复杂, 要分别处理方锥管和圆管的展开, 还要精确计算它们的相贯位置呢。

第四章 型钢构件的展开下料技术

4.1 角钢构件的展开计算

在等边角钢内弯任意一种角度之际, 要依据弯曲半径以及材料厚度去计算中性层位置, 靠此来确定精准的展开长度。针对外弯状况而言, 除开长度计算以外, 还要思索材料拉伸致使的厚度改变。不等边角钢的展开计算可要复杂得多, 得分别处理长边与短边的展开长度。在制作角钢弯圆之时, 还得依照圆环直径去计算周长修正系数, 尤其是对于小直径圆环得考虑材料塑性变形所带来的影响。

4.2 切口弯曲工艺要点

当着等边角钢切口弯曲成90°的时候, 切口的形状以及位置, 会对弯曲的质量和效率产生直接影响。一般来讲, 需要在弯曲内侧制作V形切口, 切口的深度以及间距，要依据材料的厚度和弯曲半径来精确地计算。针对于钝角弯曲, 那切口角度得相应地进行调整；而要是锐角弯曲, 就需要增加切口数量, 以此来减少材料的变形。当制作矩形框或者梯形框时, 还得考虑角部接合处的切口处理方式, 要确保接缝的平整度以及强度。

第五章 工程实践与质量控制

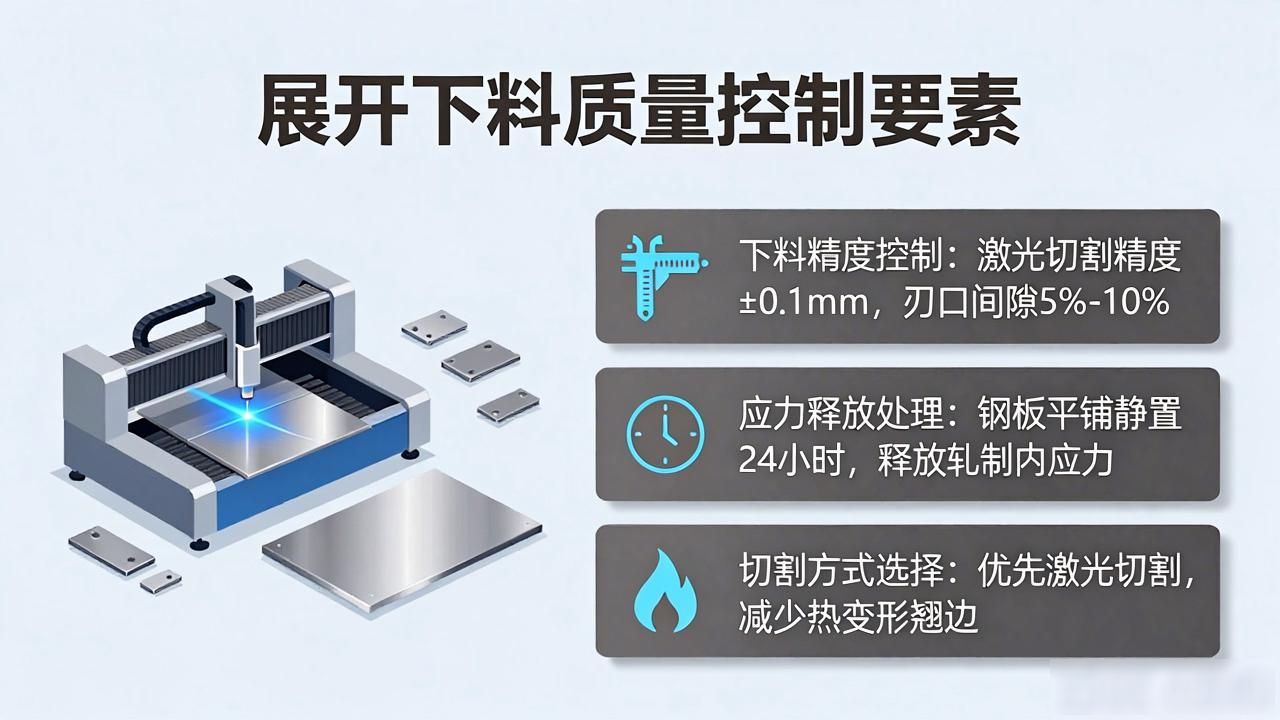

5.1 展开下料的质量控制要素

质量控制于钣金展开下料而言, 需着重留意尺寸精度、切口质量以及材料利用率这三个方面, 尺寸精度不光涵盖整体展开图形的轮廓尺寸本身, 还得更着重关注那些起着关键作用的特征点的位置精度如何, 切口质量会直接对后面进行的折弯工序能否顺利开展产生影响, 其要求切口所在位置精准无误, 边缘要平整得没有任何毛刺, 提升材料利用率需要去优化排样方案, 在必要的时侯要借助套件软件来实施计算机辅助排样。

5.2 典型问题解决方案

实际生产当中, 时常会碰到展开尺寸跟实际不一样的状况, 这兴许起因于材料回弹, 或者设备精度, 又或者计算误差, 针对这类问题, 提议采取如下举措: 构建常见材料的回弹参数数据库, 对关键尺寸预留工艺余量, 制作首件加以严格检验等, 对于复杂构件, 能够采用分段展开试制的办法, 逐步验证展开方案的准确性。

第六章 技术发展与展望

计算机辅助设计以及制造技术发展起来, 钣金展开下料技术正经历着深刻变革, 三维建模软件能够自动生成复杂曲面的展开图, 激光切割技术达成了高精度下料, 这些技术进步极大提高了生产效率以及产品质量, 可是, 传统的手工展开方法仍旧有着重要的实用价值, 尤其是在现场快速解决问题以及设备维护等场合, 未来钣金加工技术会朝着智能化、柔性化以及数字化的方向发展, 不过工艺原理的深入理解以及丰富实践经验依旧是技术人员的核心竞争力。
