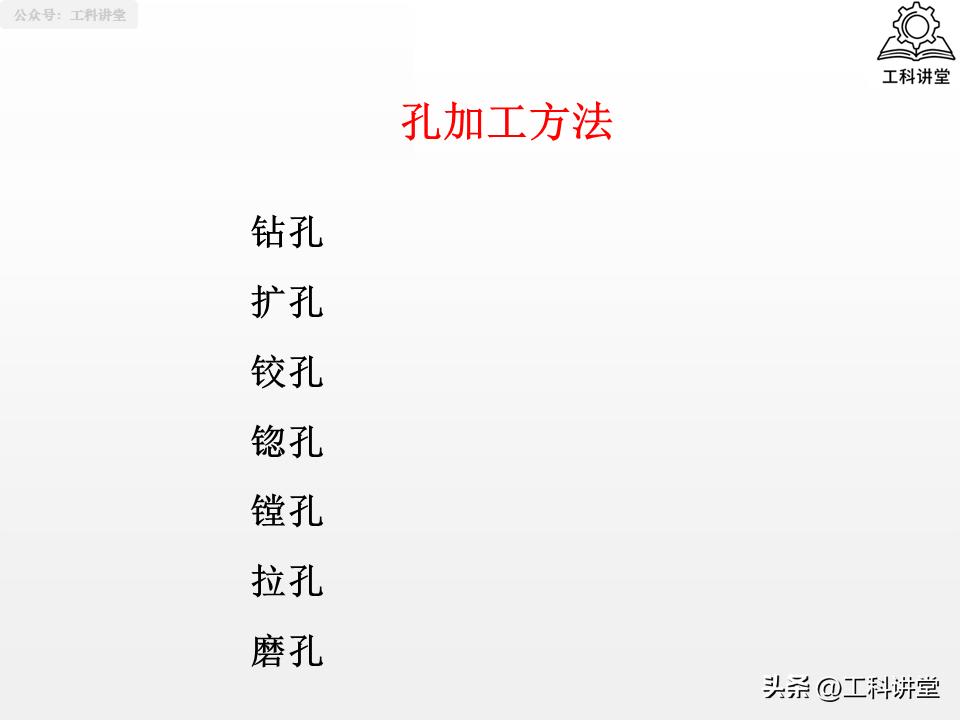

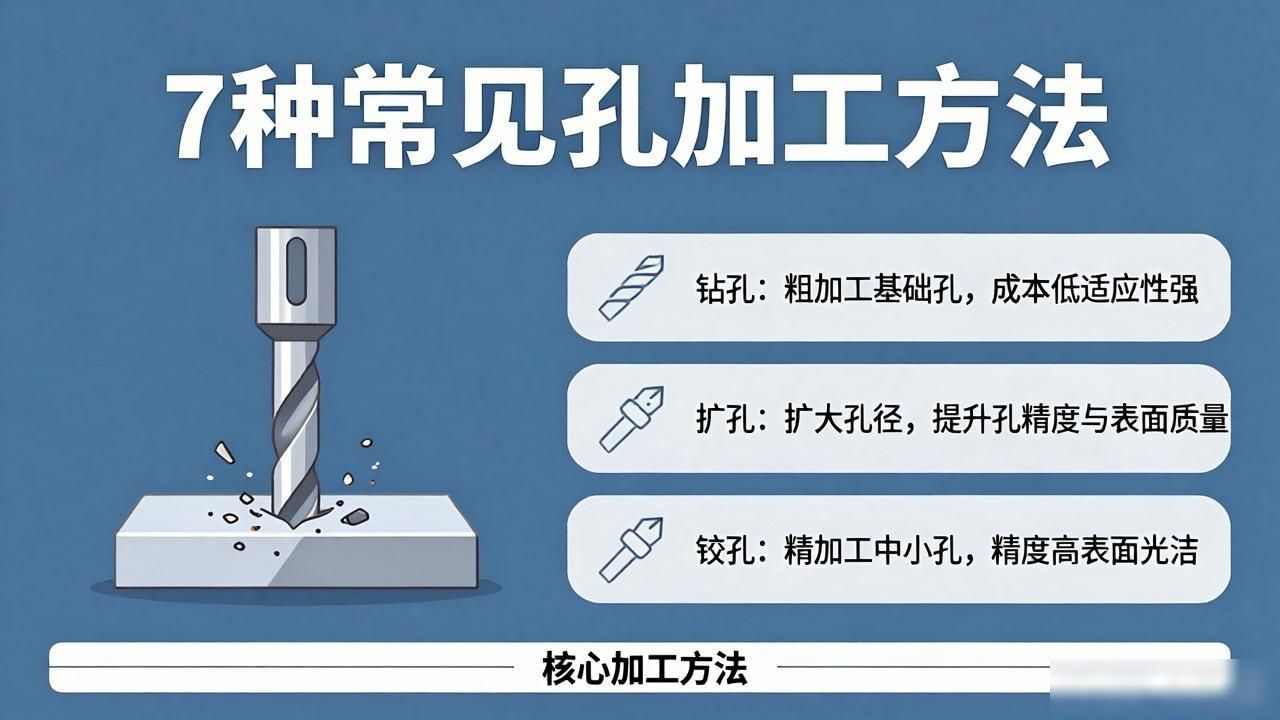

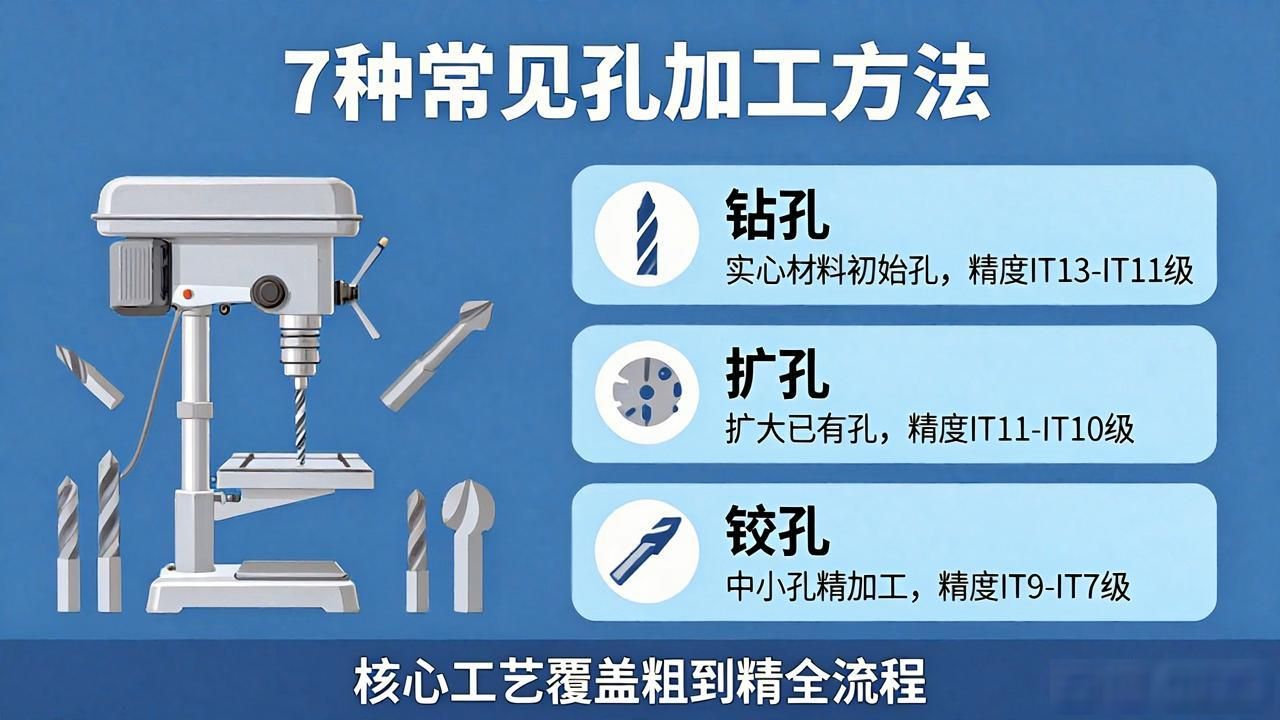

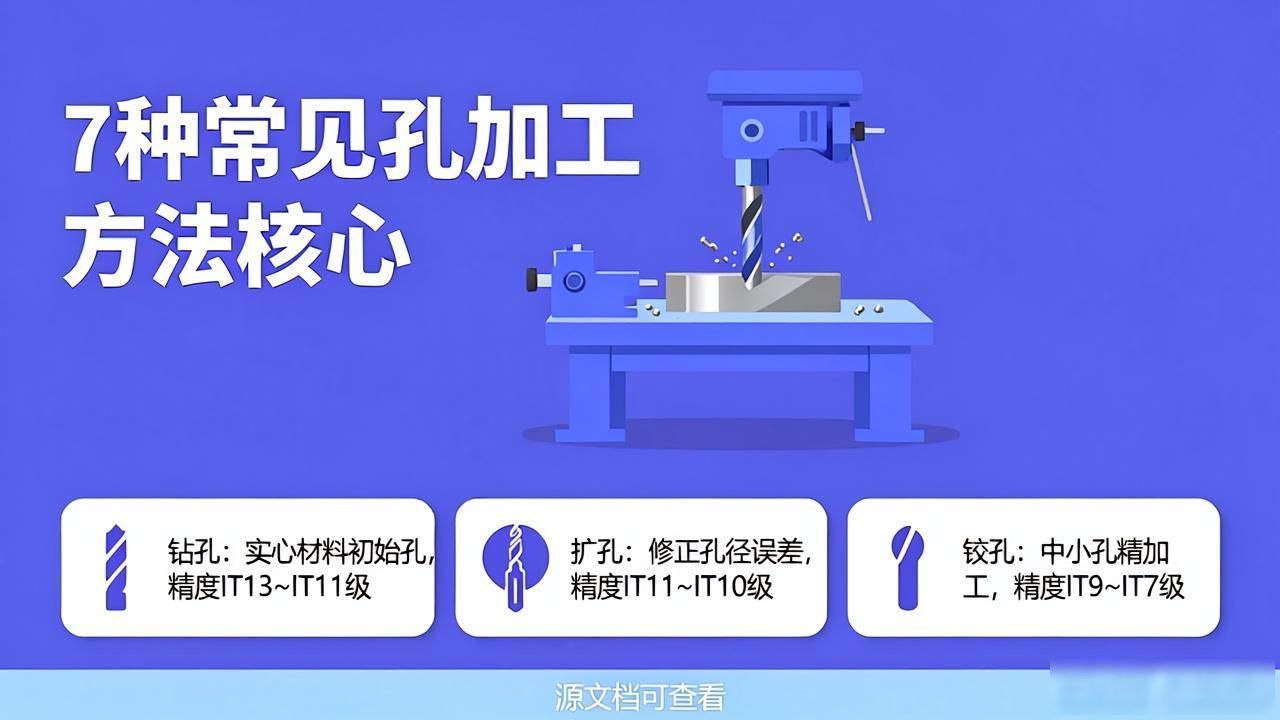

孔加工, 在机加工领域里, 属于应用极为广泛的基础工序当中的一种。轴类零件也好, 箱体类零件也罢, 亦或是钣金类零件, 其孔的尺寸精度, 形位公差, 以及表面粗糙度, 会直接对整机的装配精度产生影响, 而且还关乎使用寿命。这期内容整理了车间最为常用的7种常规孔加工工艺, 这其中包括钻孔、扩孔、锪孔、铰孔、镗孔、拉孔、磨孔, 着重给大家讲明白每种工艺的特性, 还有精度范围以及适用场景。

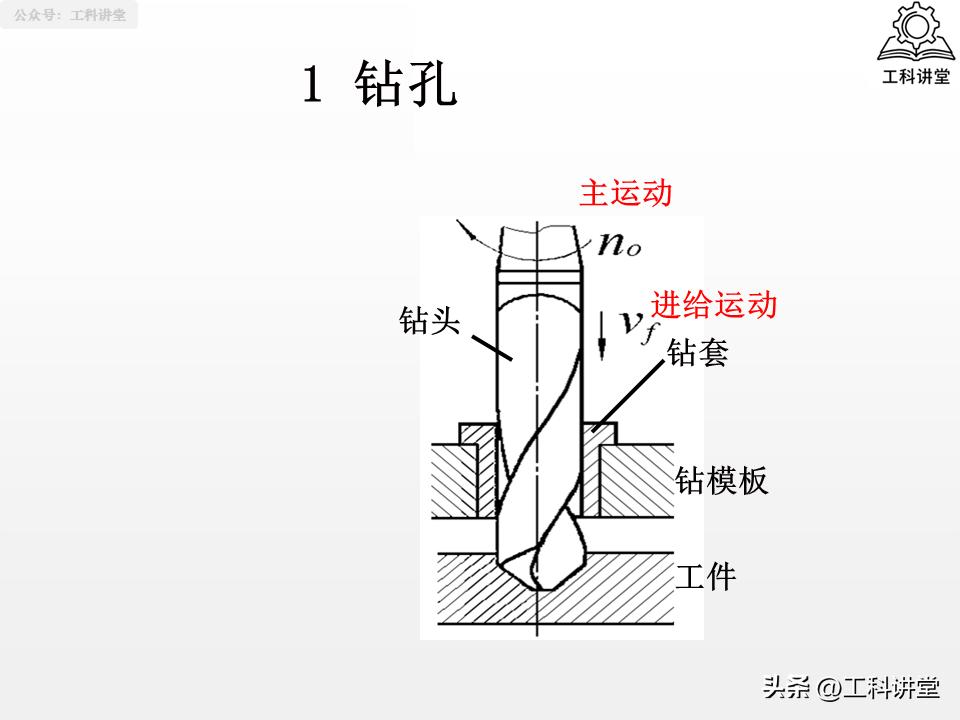

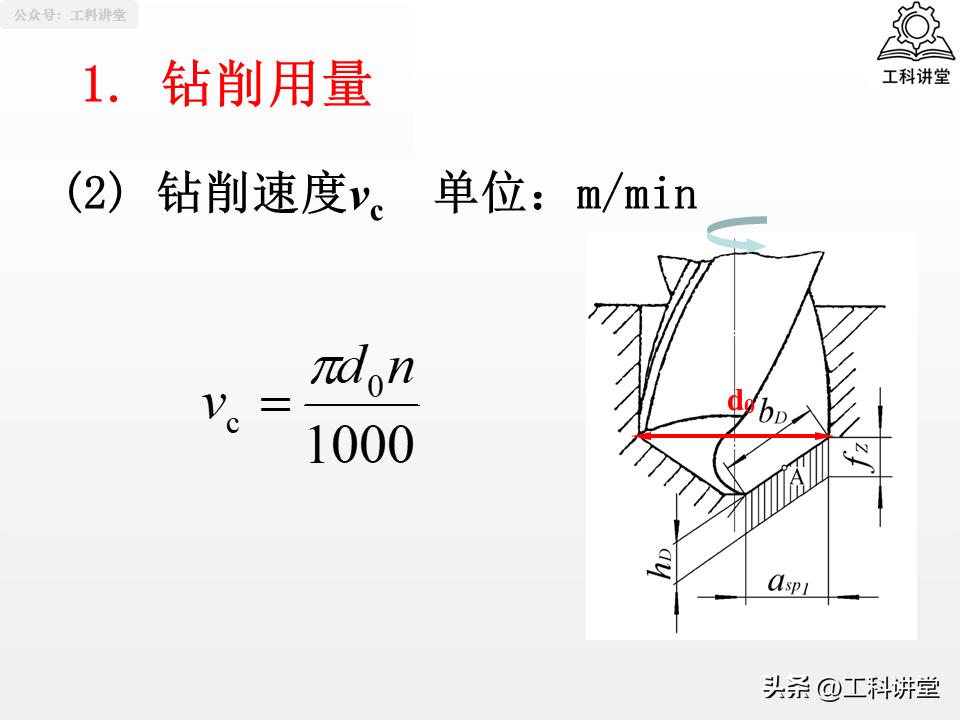

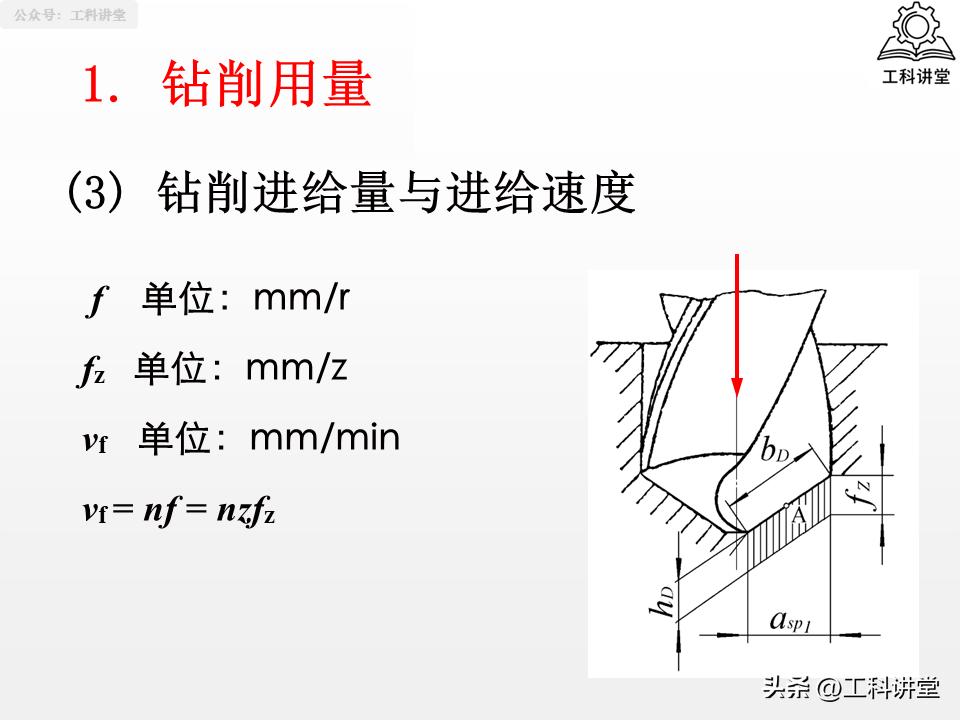

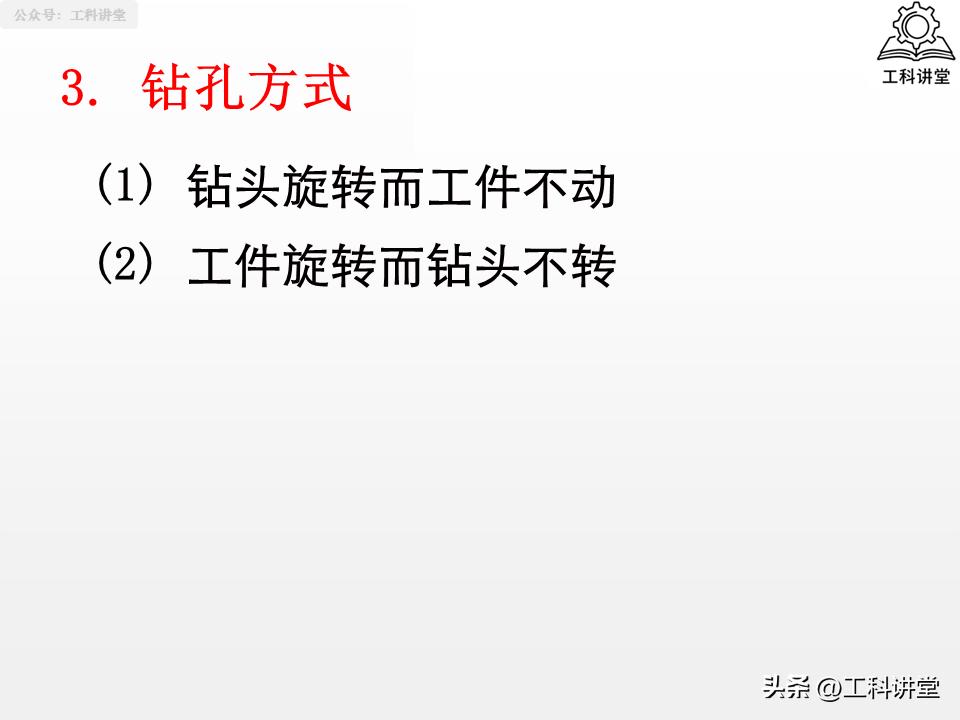

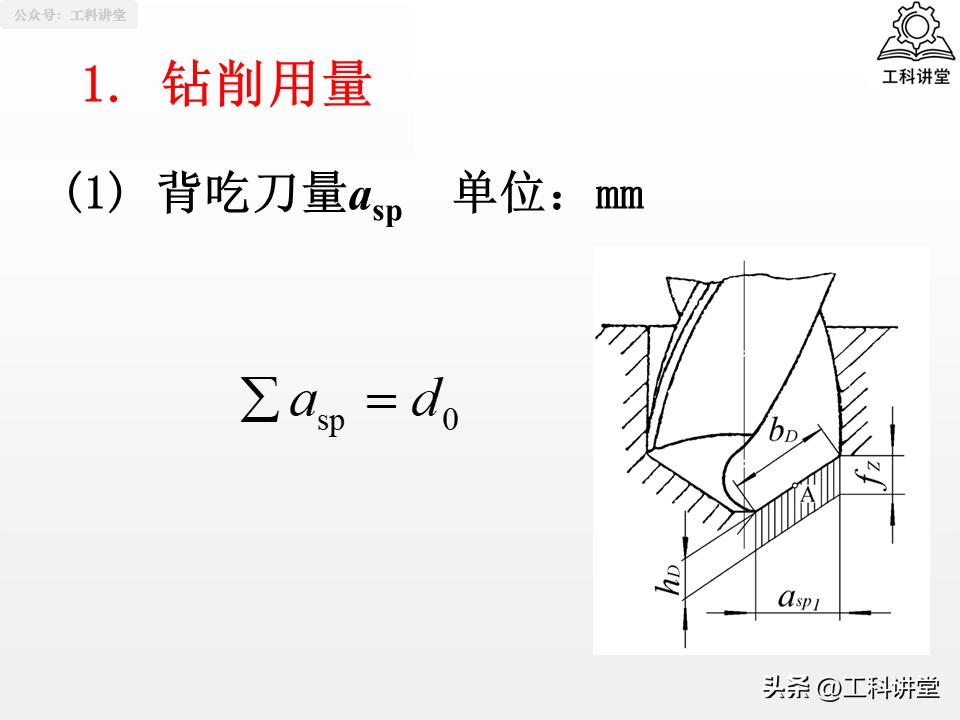

一、钻孔

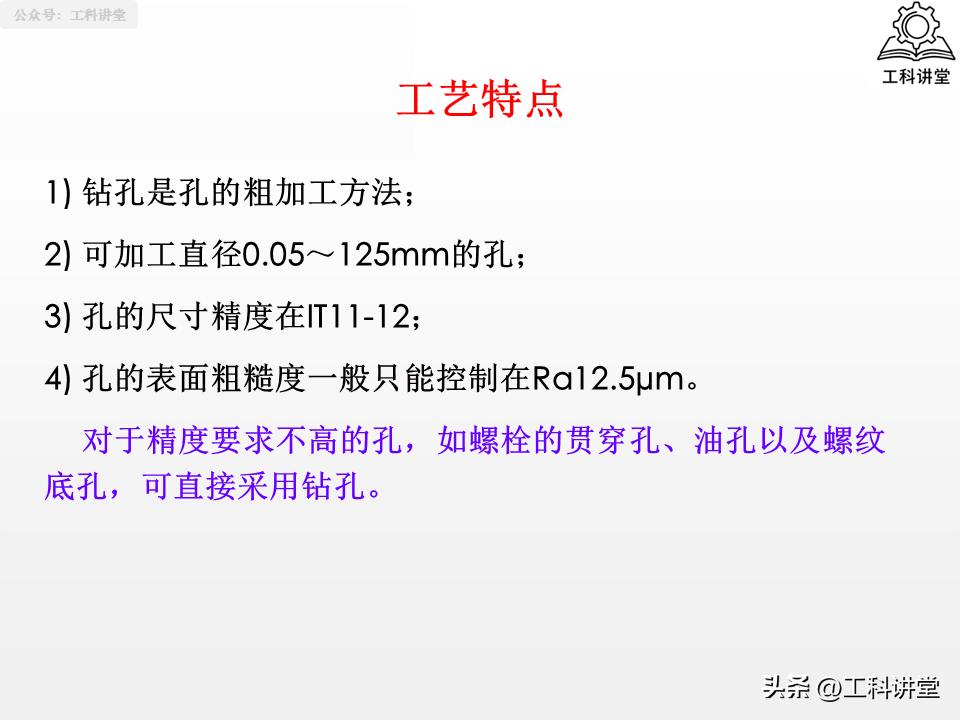

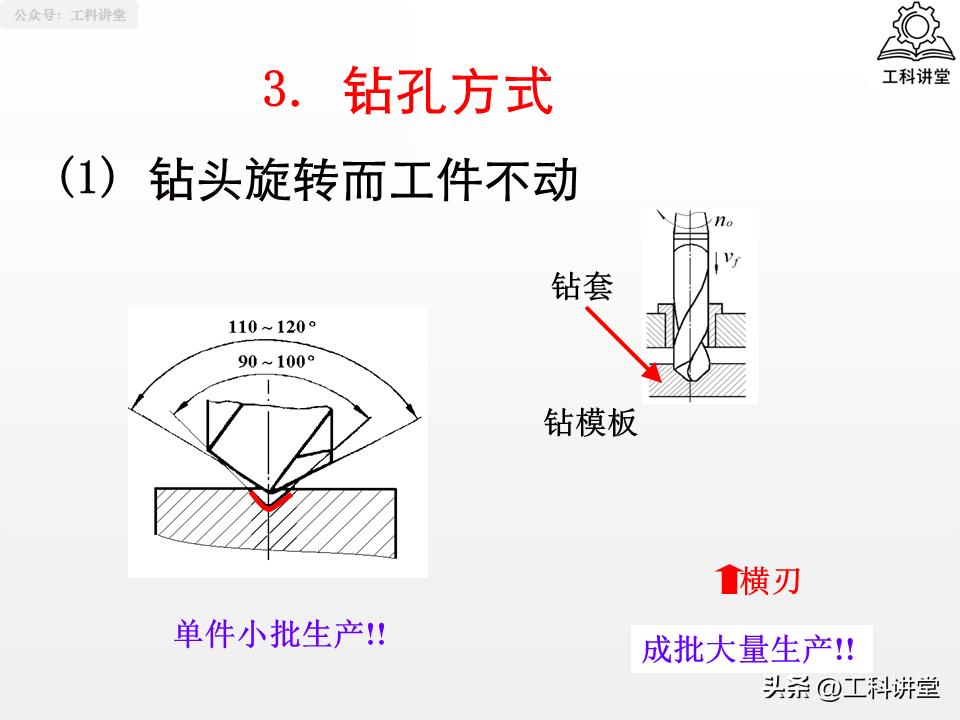

有种孔加工最基础的粗加工方法, 叫钻孔 , 其可加工的孔径范围, 能覆盖0.05~125mm ,常规情况下, 尺寸精度仅可以达到IT11~IT12, 表面粗糙度会维持在Ra12.5μm。

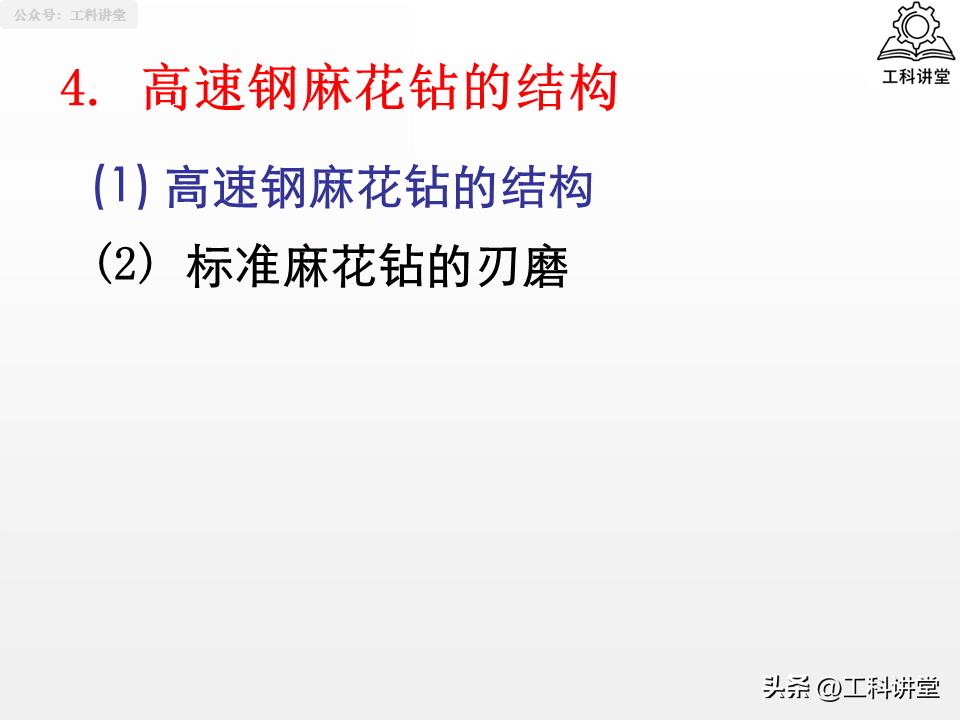

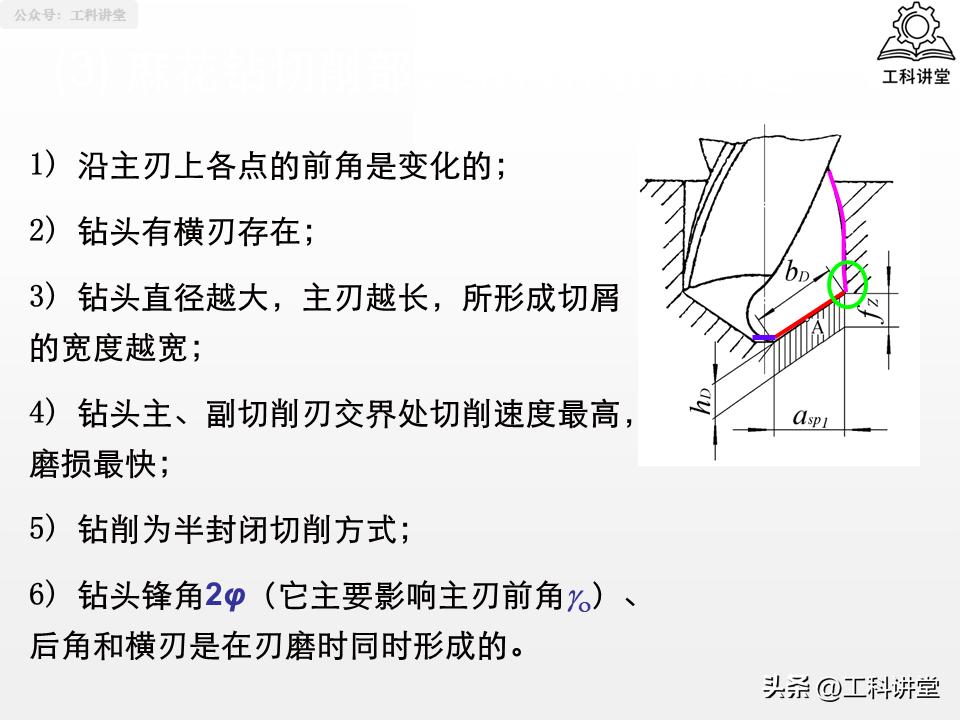

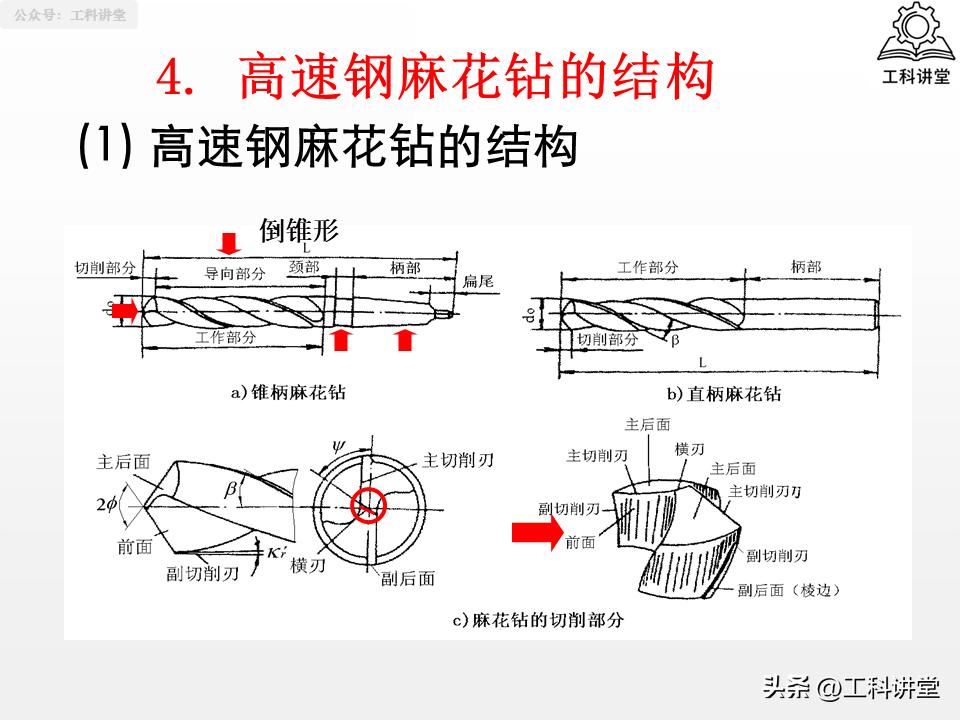

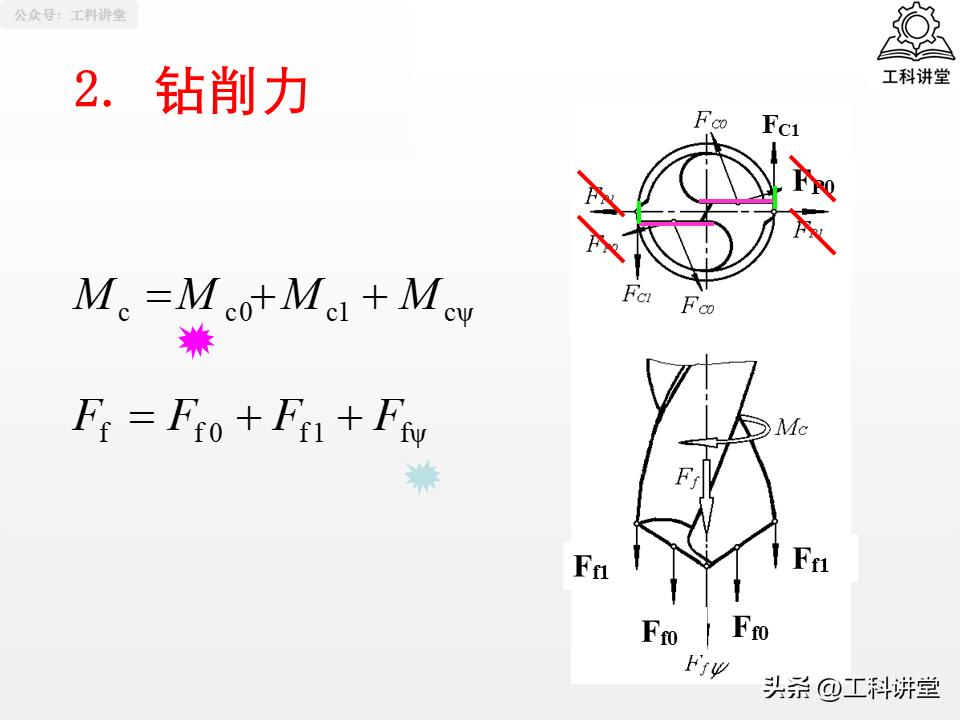

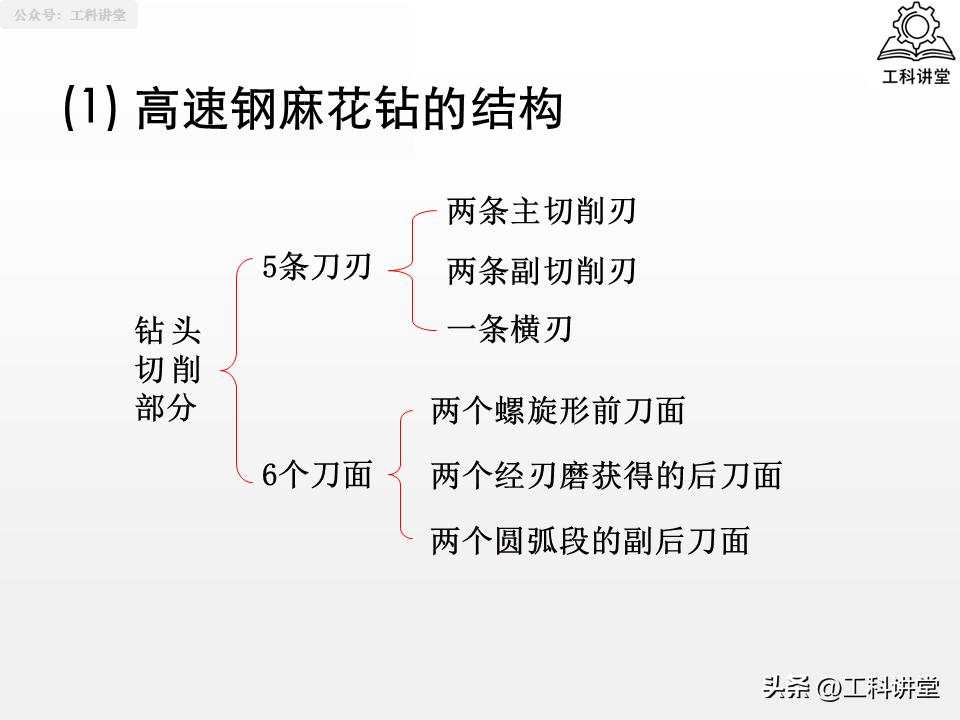

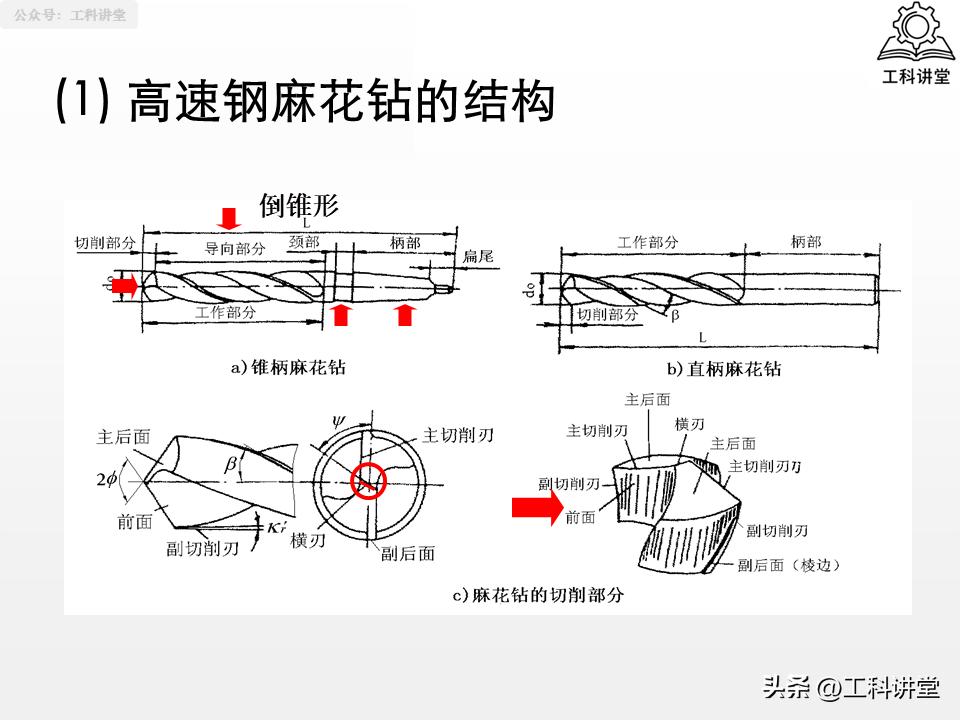

在日常生产期间, 螺栓贯穿孔、润滑油孔、螺纹底孔这些属于低精度的孔, 完全能够直接借助钻孔来达成。经常会用到的刀具是高速钢麻花钻, 然而, 标准麻花钻有着存在前角有变化、横刃切削的时候阻力大、处于半封闭切削状态下排屑困难等这些不足之处, 毕竟这也是致使钻孔精度难以得到提升的最为关键原因。

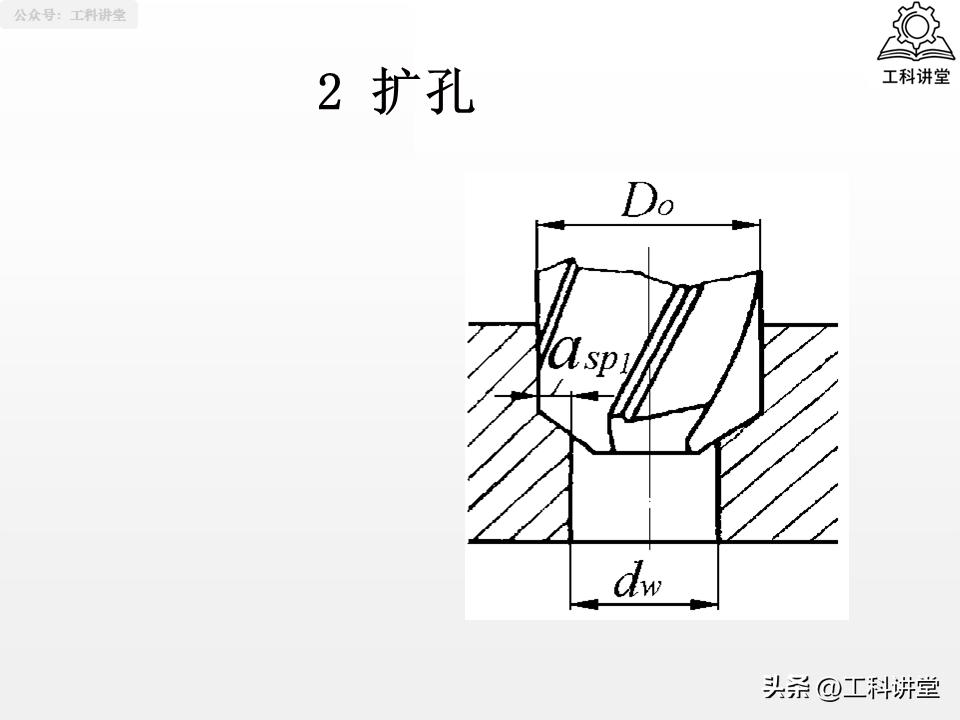

二、扩孔

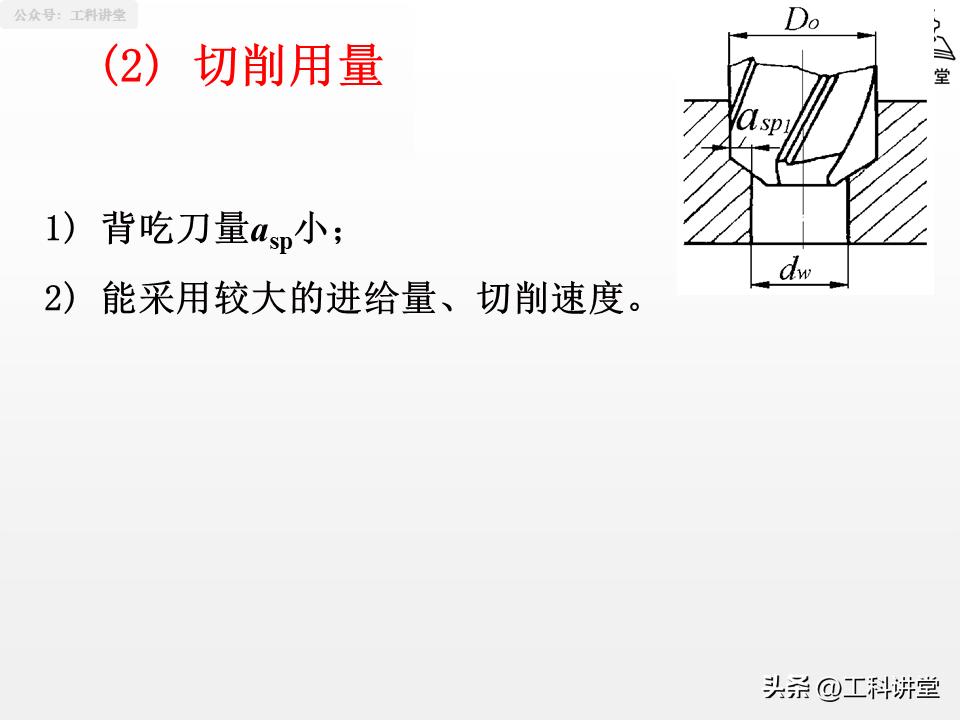

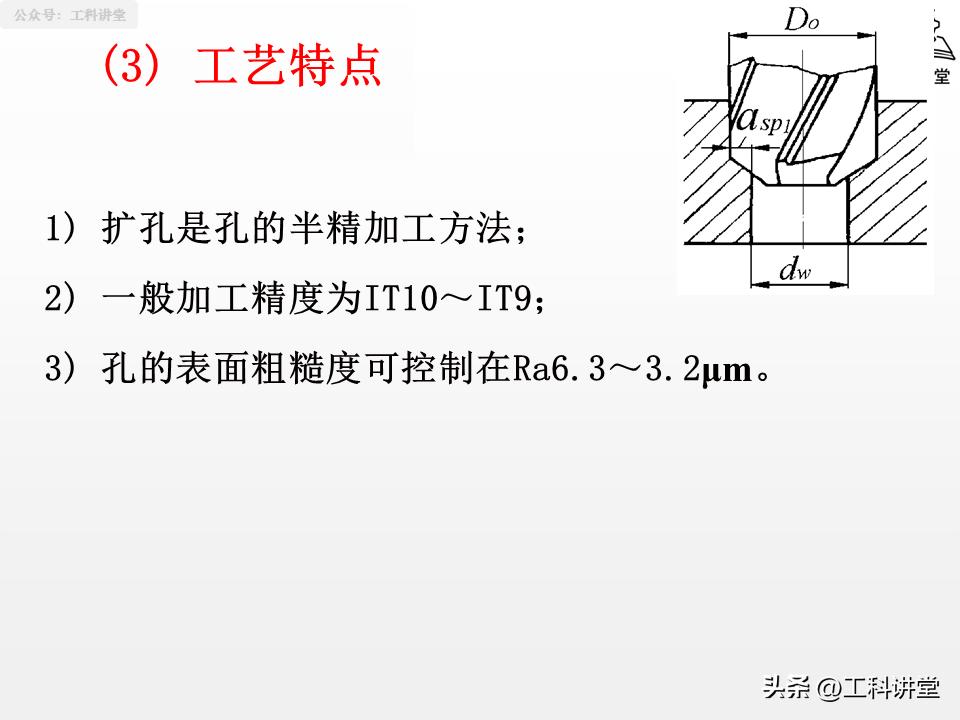

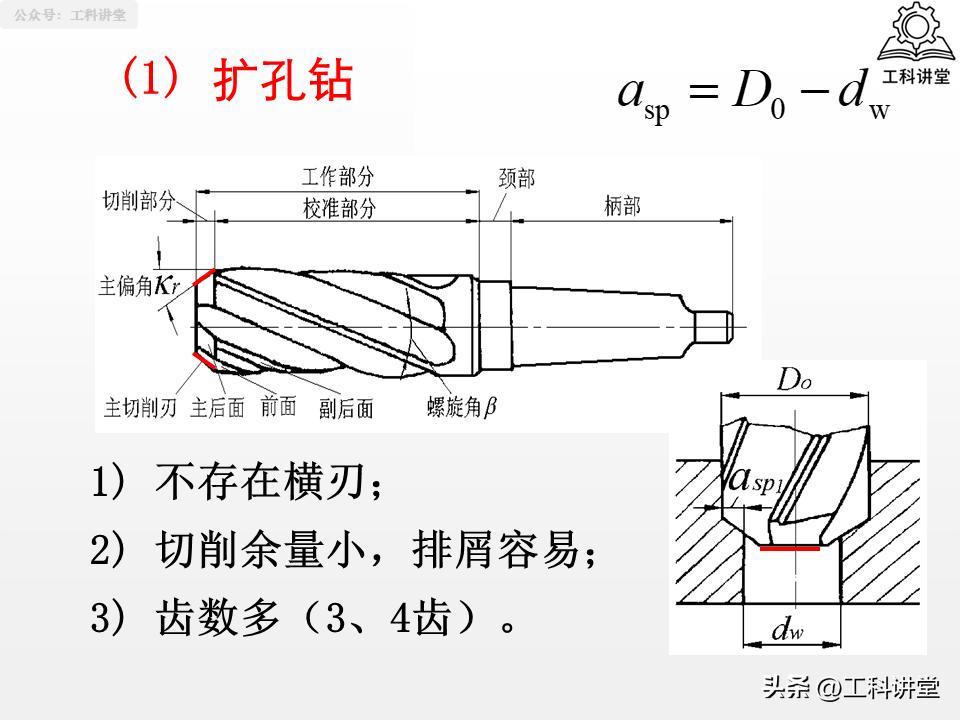

扩孔归属于孔的半精加工这一工序, 其精度能够达到IT9至IT10, 表面粗糙度可优化到Ra6.3至3.2μm。扩孔钻不存在横刃, 并且齿数较多, 切削余量比较小, 排屑更为顺畅。

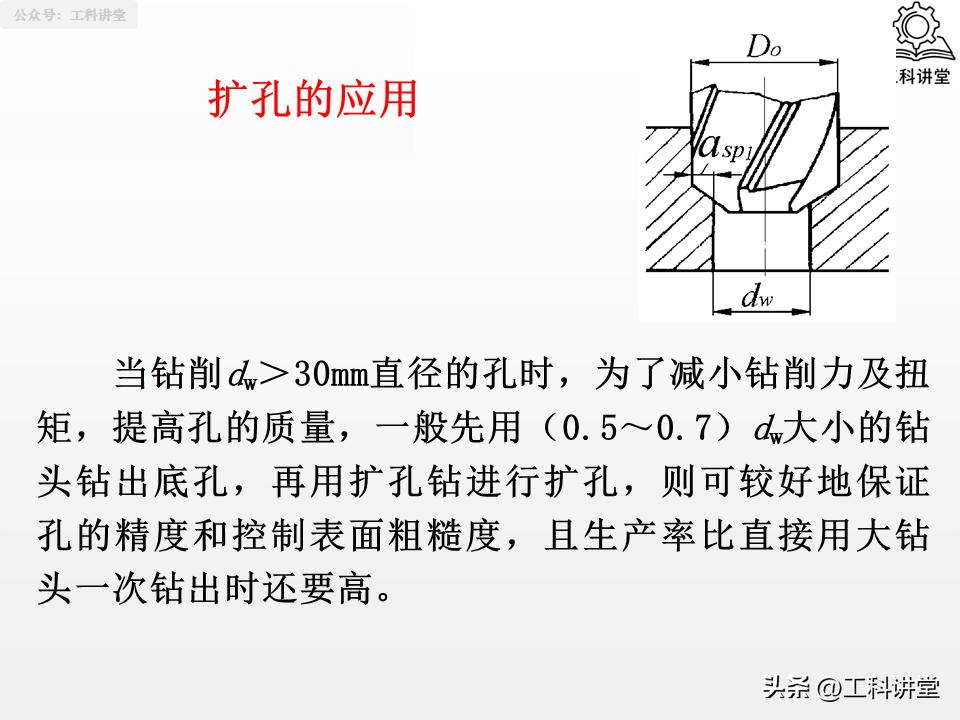

当车间对直径大于30mm的大孔进行加工时, 我们会先使用小钻头钻出底孔, 底孔大小为处于0.5至0.7倍孔径范围, 之后再开展扩孔操作, 如此一来, 既能让切削扭矩得以减小, 又能够使孔的圆度获得提升, 并且生产效率相较于直接钻大孔会高出许多。
三、锪孔

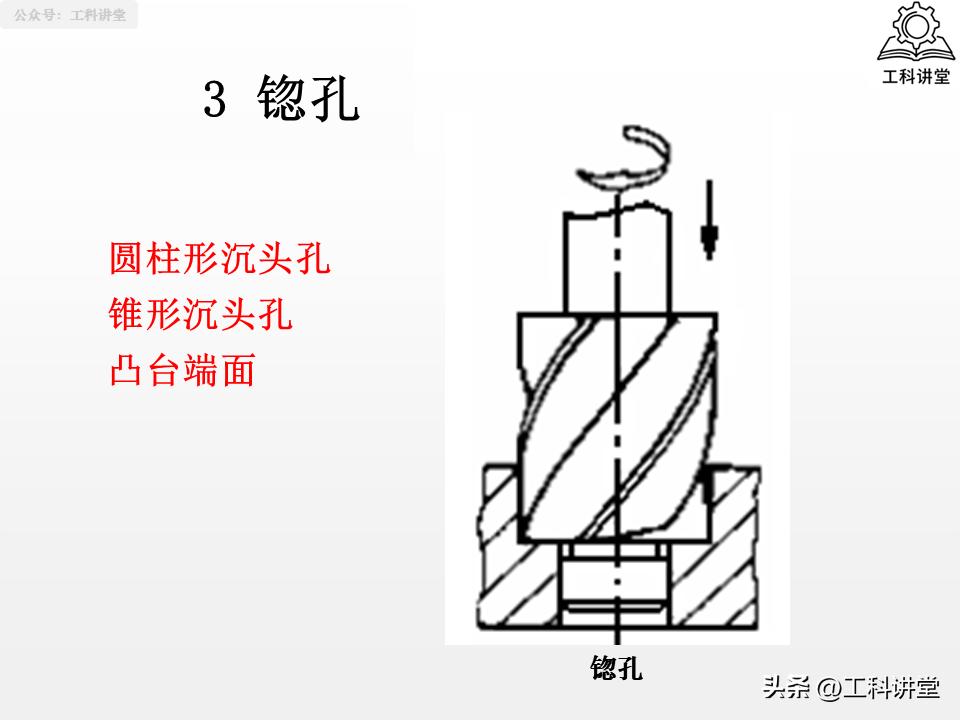

锪孔是辅助成型加工, 它不会改变主孔径大小, 其核心作用在于加工圆柱形沉头孔, 还能加工锥形沉头孔, 并且可找平零件孔口凸台端面。这道工序主要是为紧固件装配服务的, 能使螺栓、螺钉沉入工件表面, 是机械装配里不可或缺的配套加工方式。

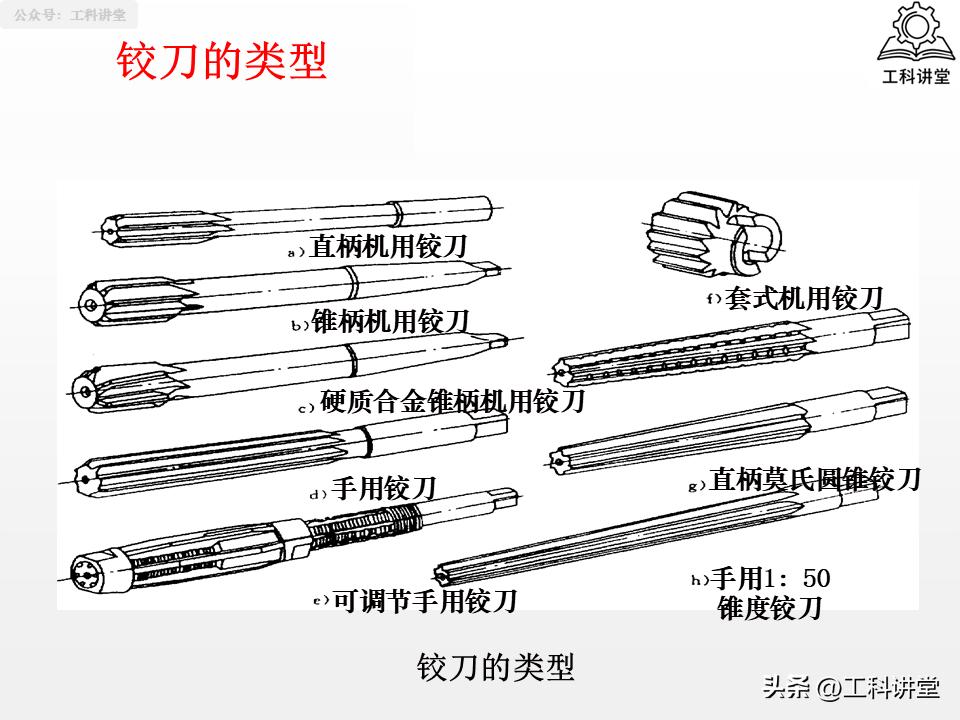

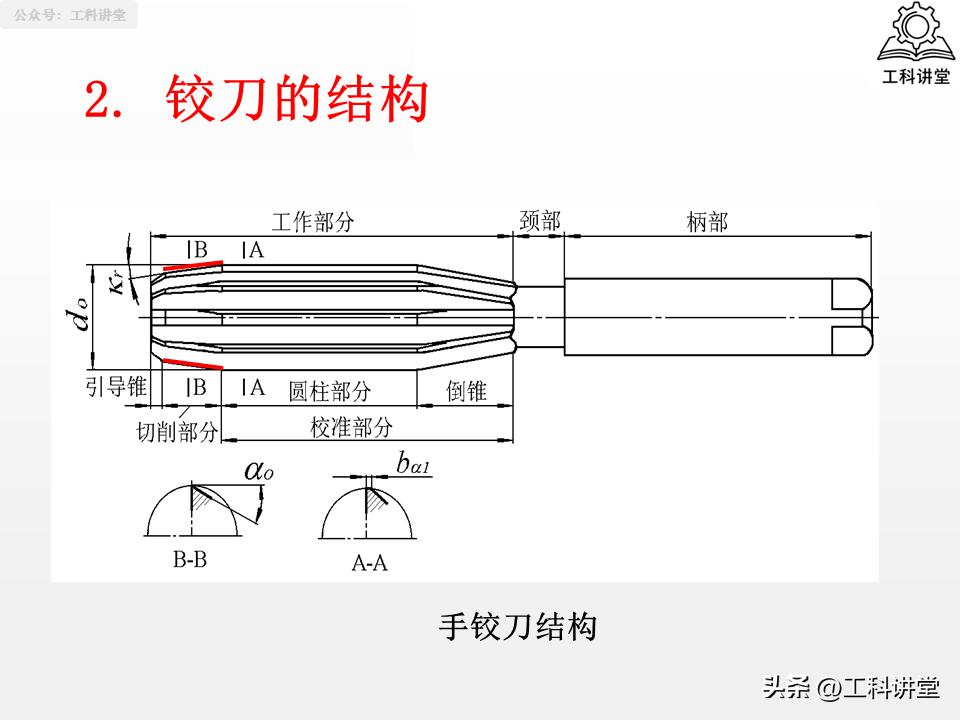

四、铰孔

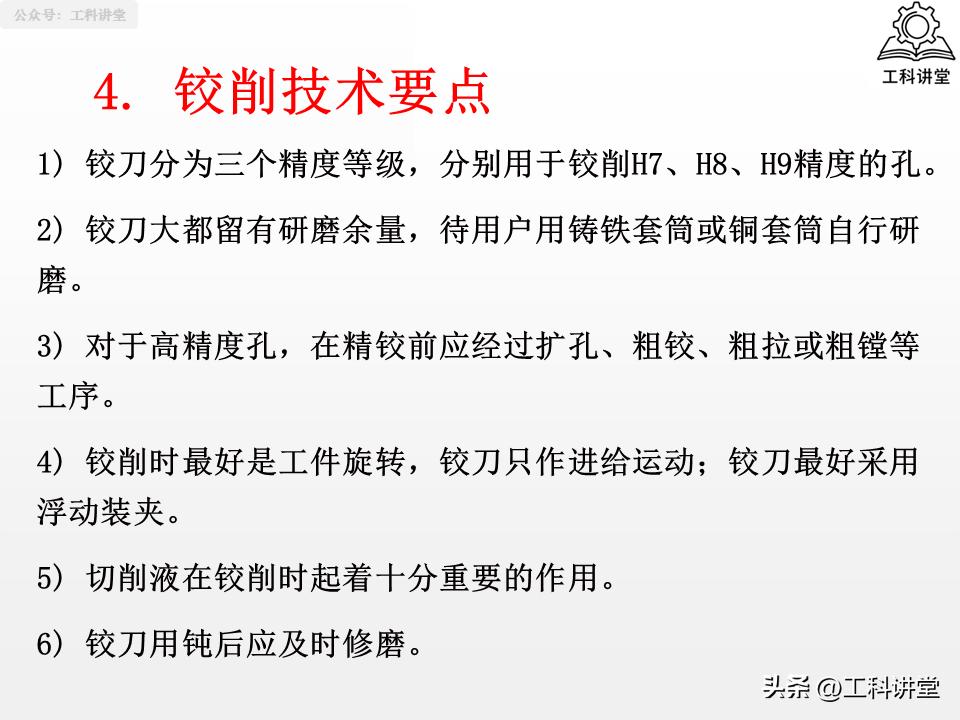

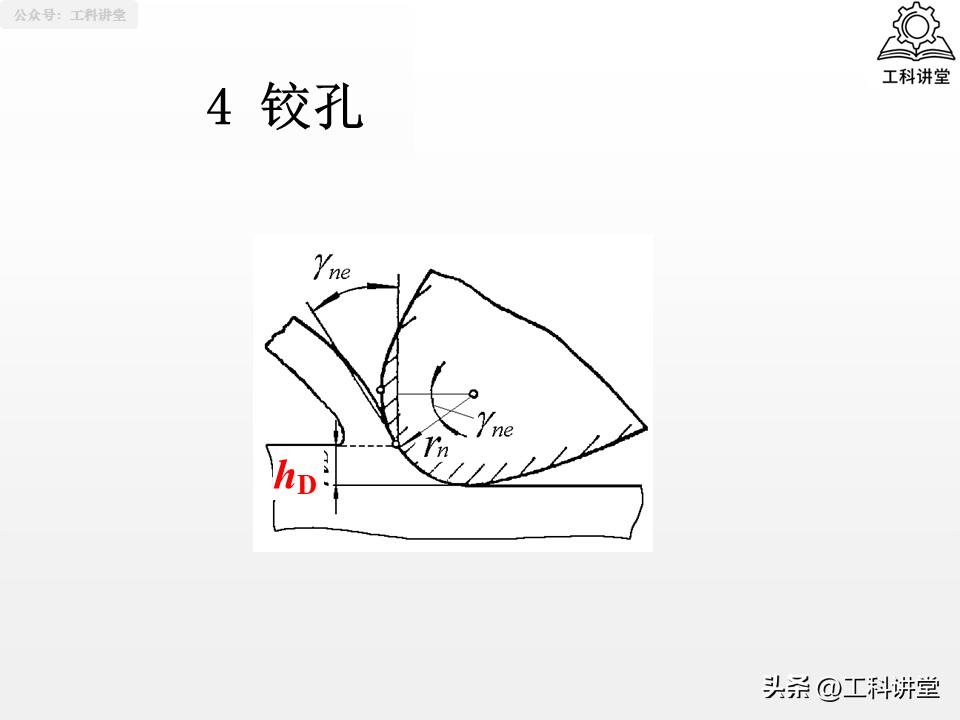

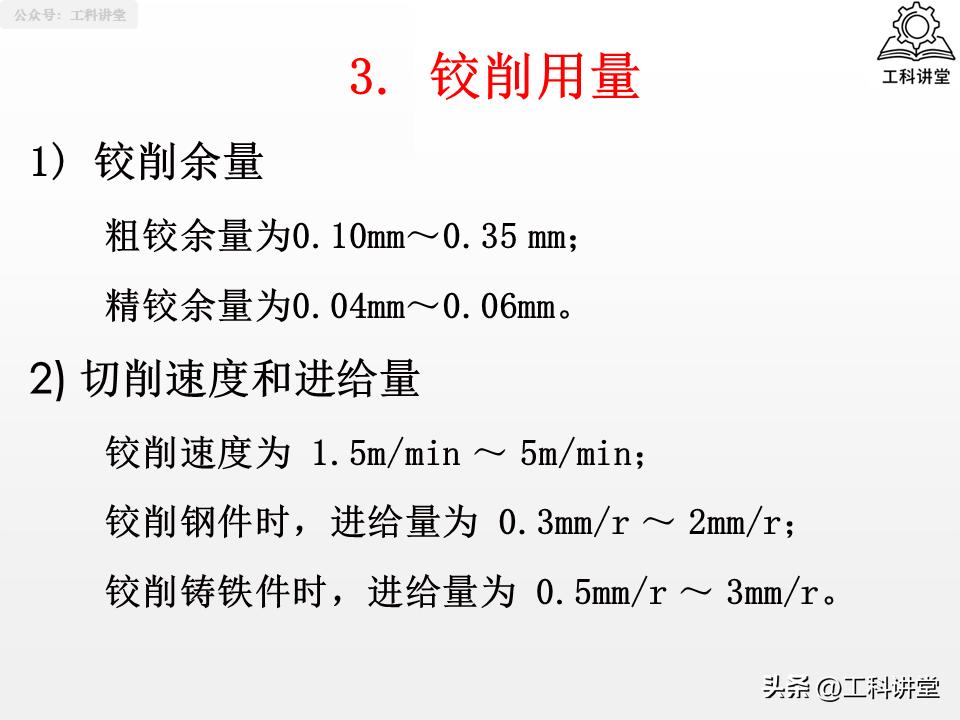

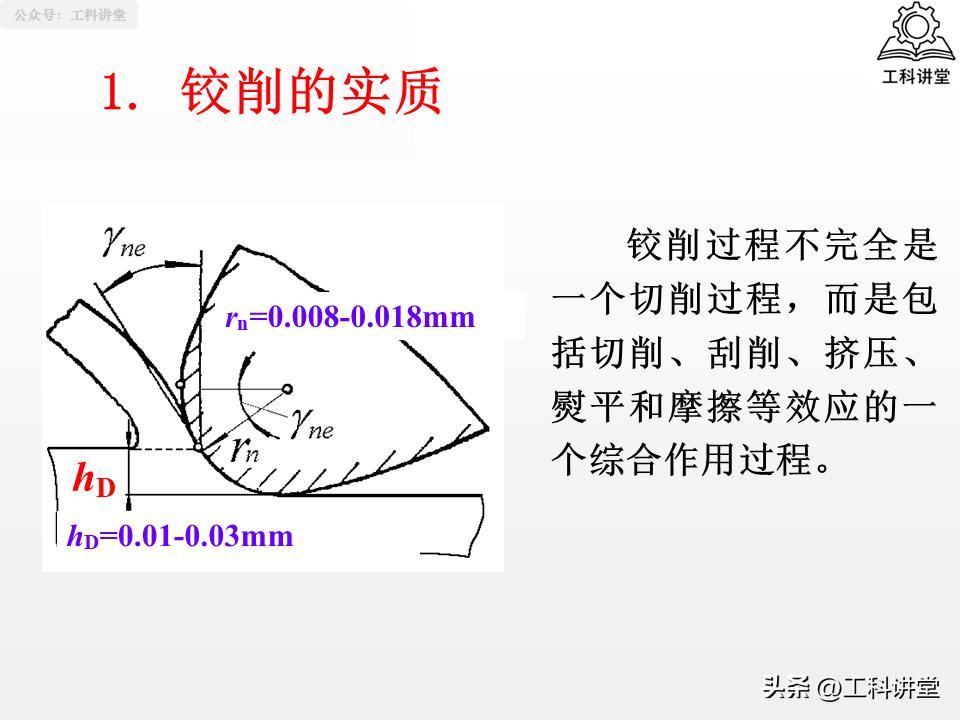

处在中小孔径里头开展高精度加工, 铰孔堪称不二选定的办法, 然而铰削可不是简简单单只做切削这一回事儿, 它实际上是把切削、刮削、挤压以及熨平这些操作融合起来的综合性成型进程粗铰留下的余量处于0.10到0.35mm这个范围, 精铰的时候余量仅有很窄的0.04到0.06mm, 凭借这样的操作能够加工出具备H7或者H8还有H9高精度等级标准的孔在实际操作这个环节, 推荐采用让工件进行旋转, 同时把铰刀以浮动方式来装夹, 再配合专用切削液的做法, 可以进一步让孔壁质量得到提升。

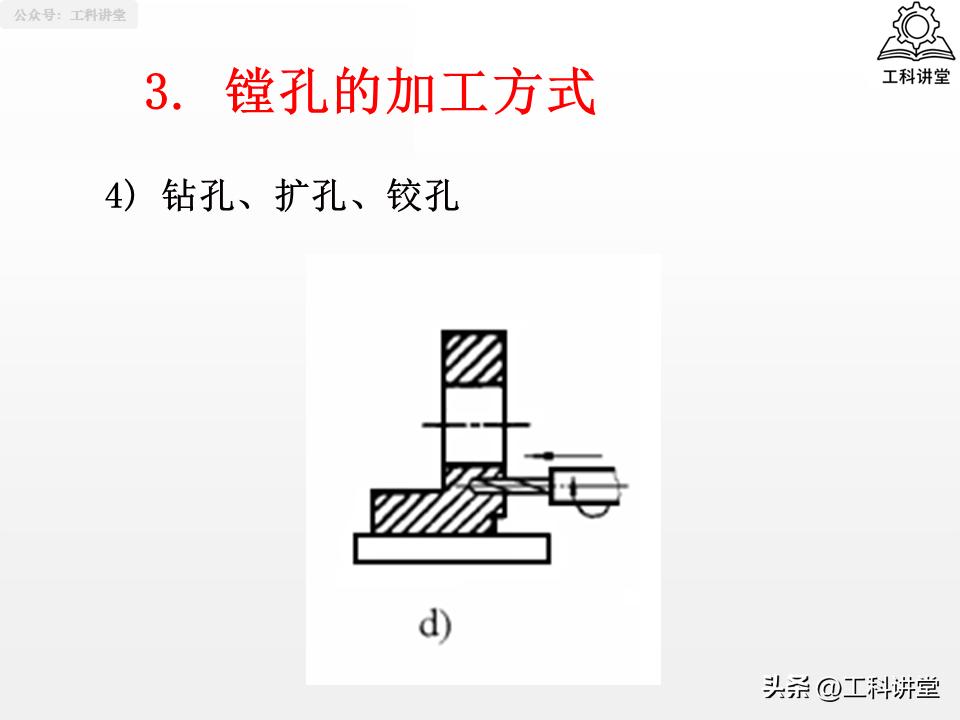

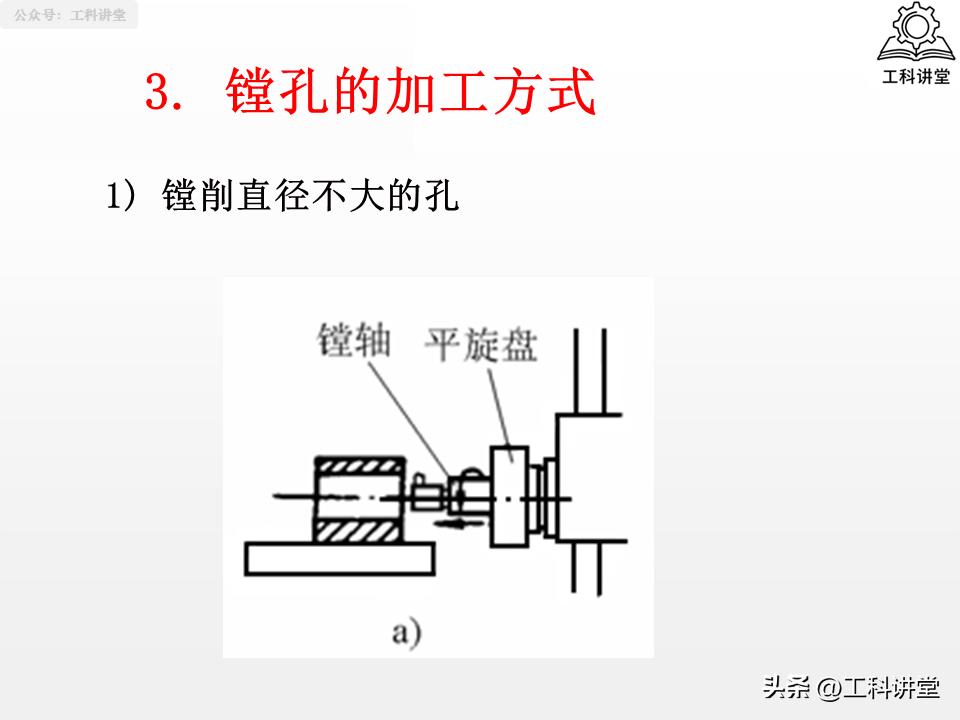

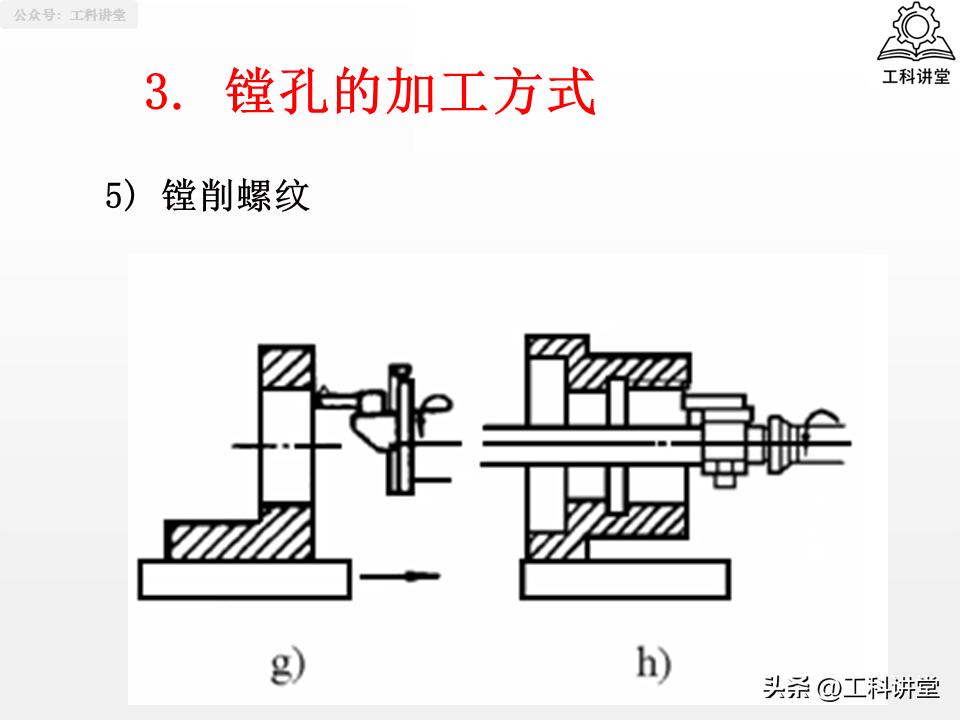

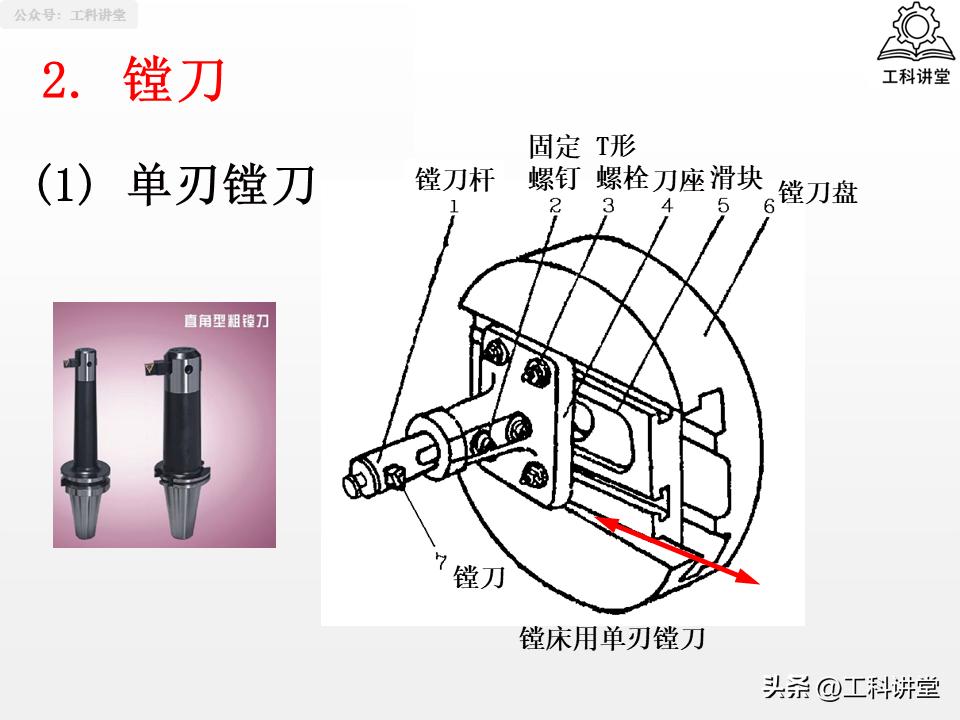

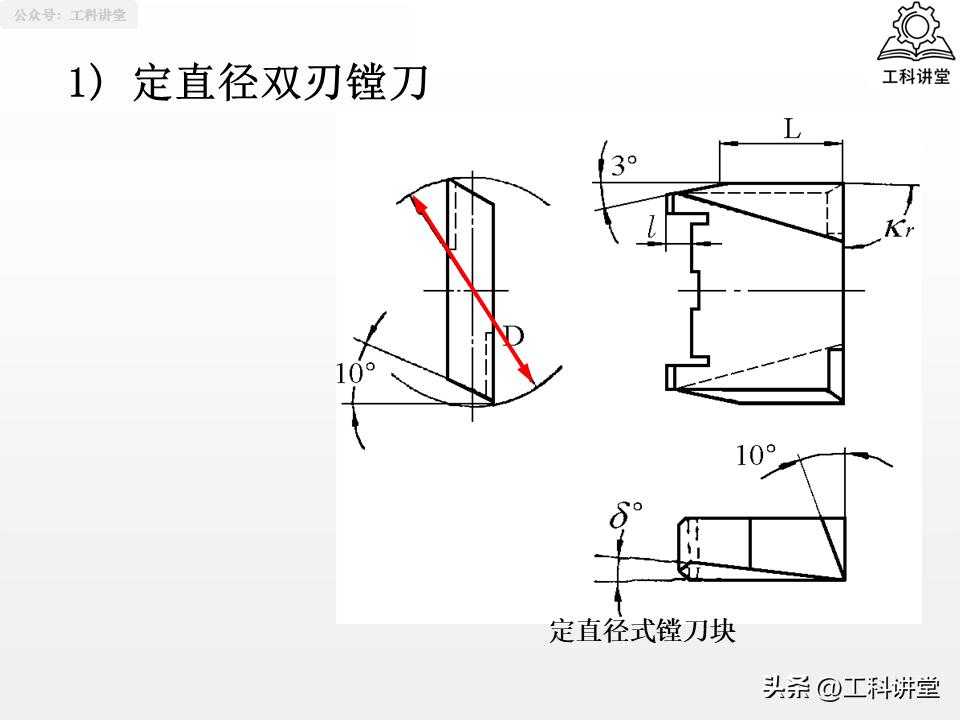

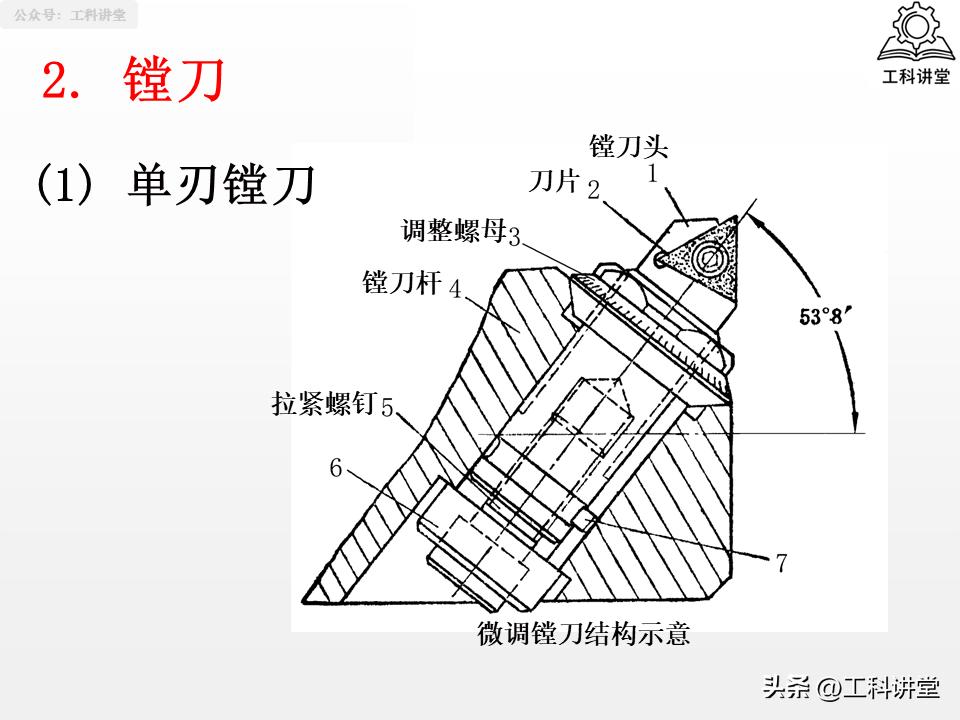

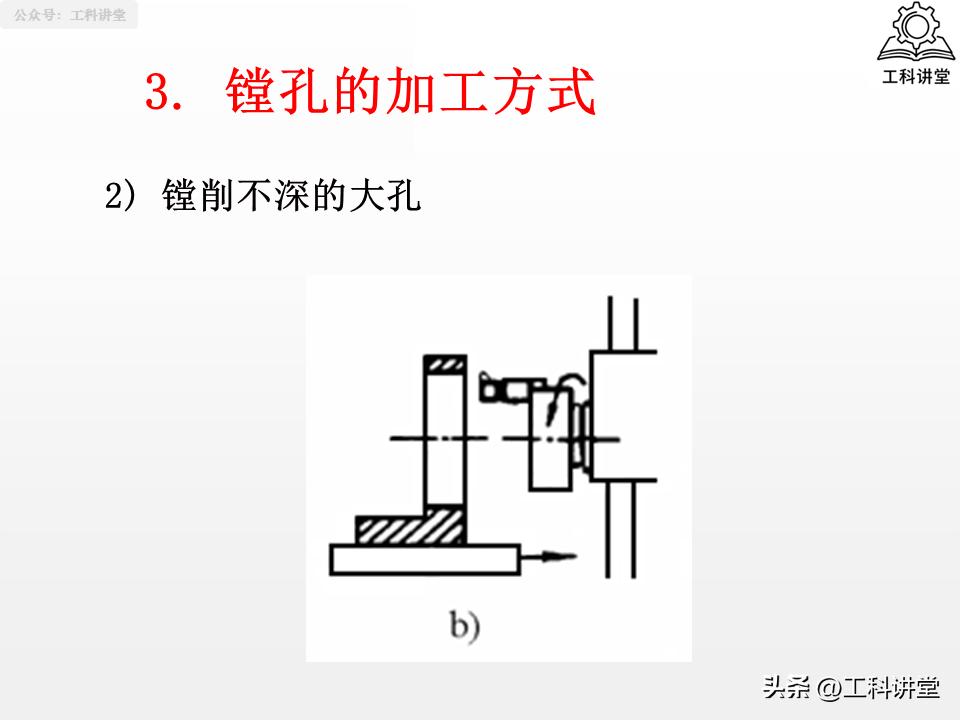

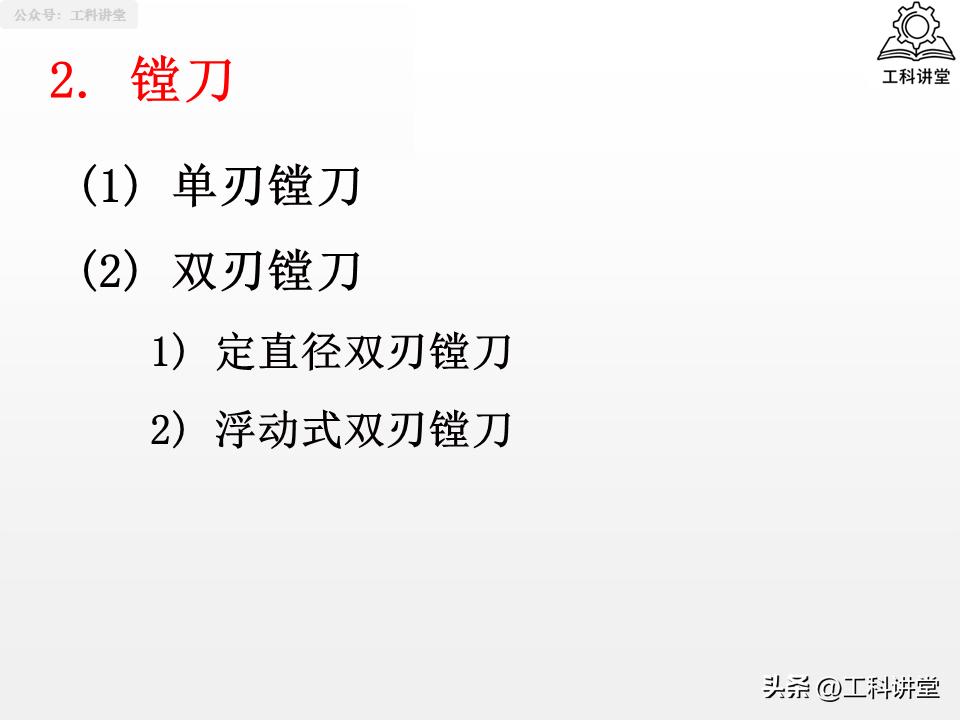

五、镗孔

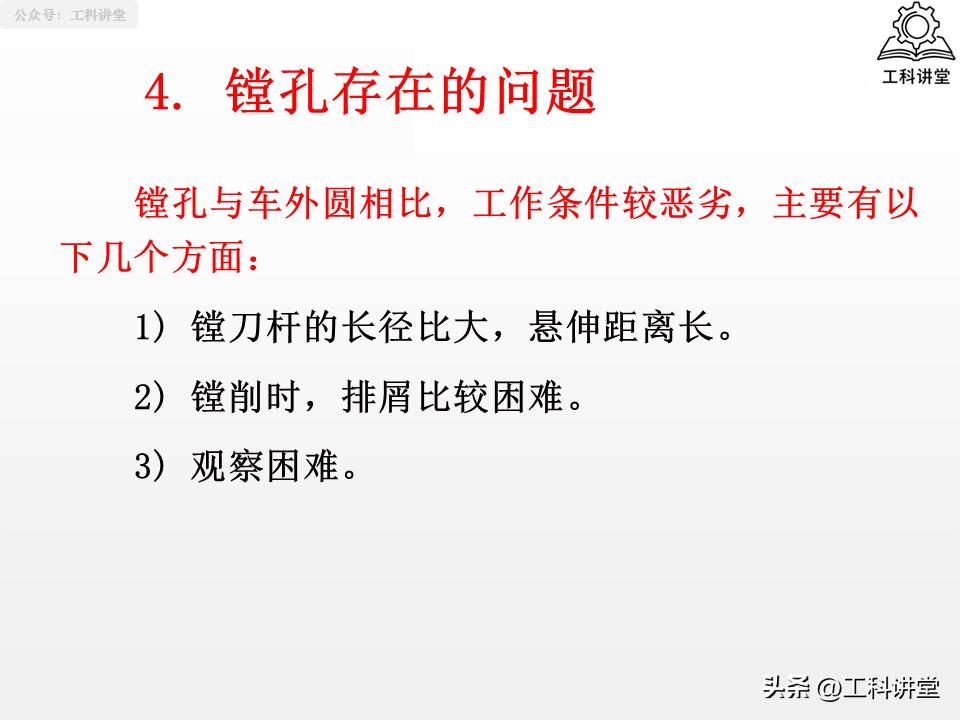

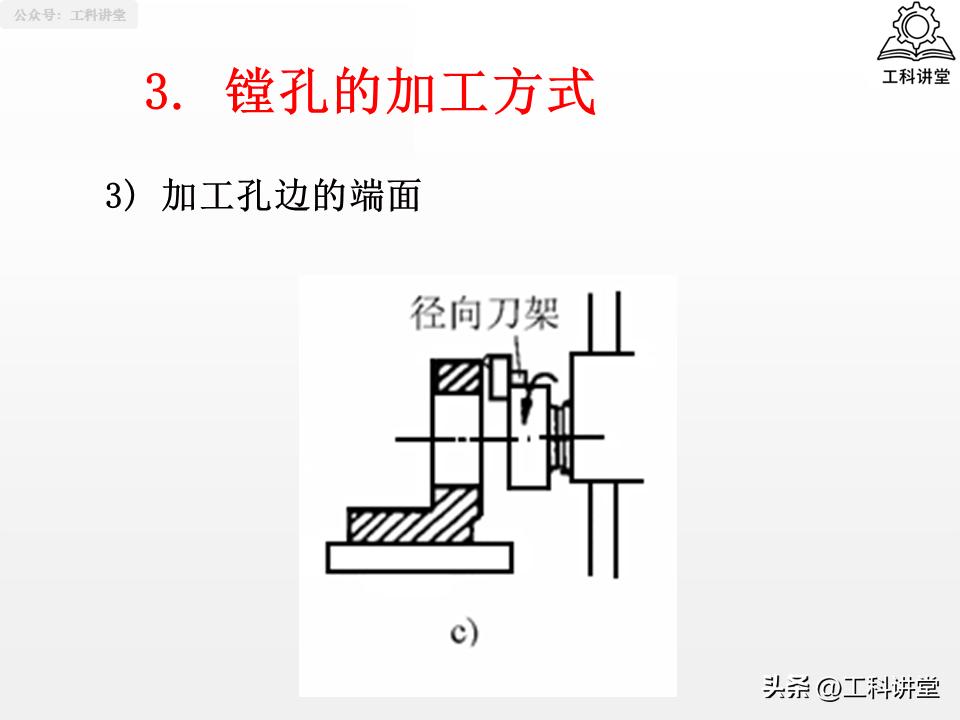

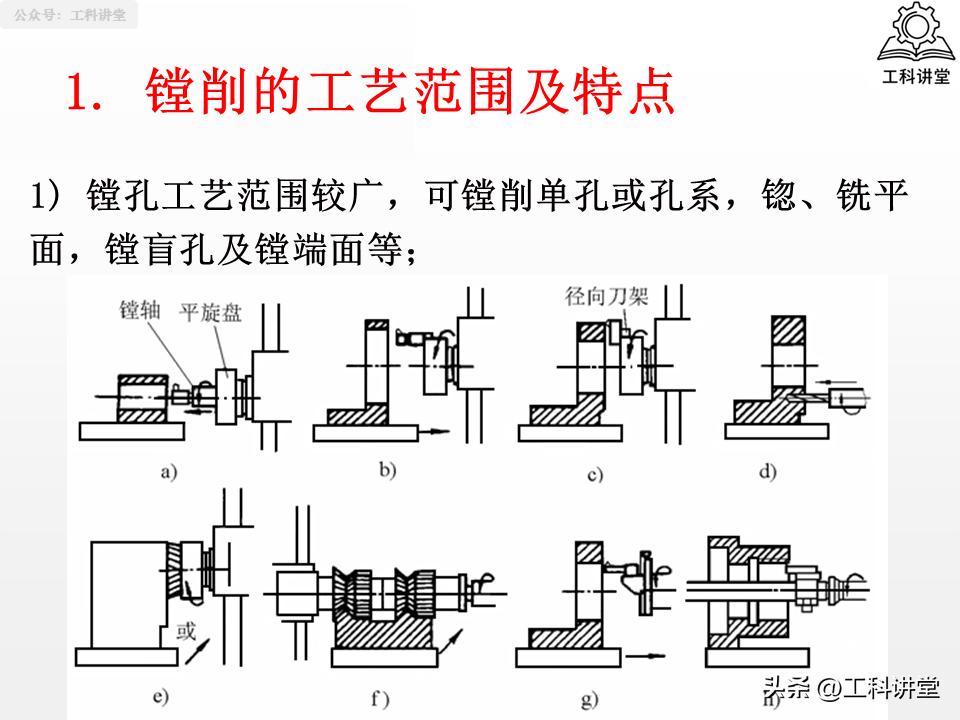

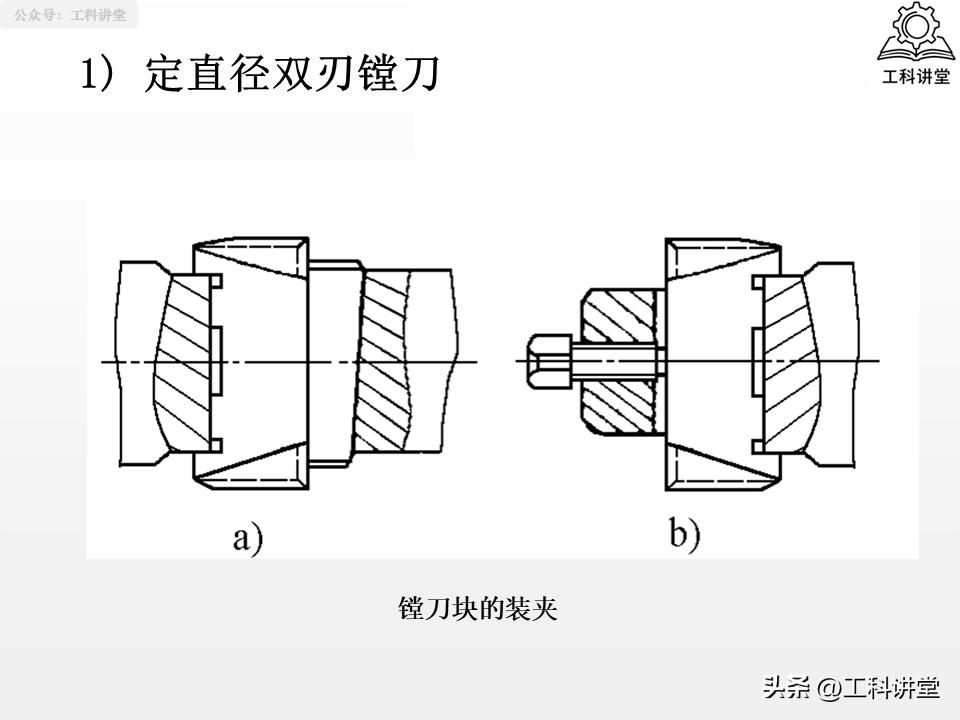

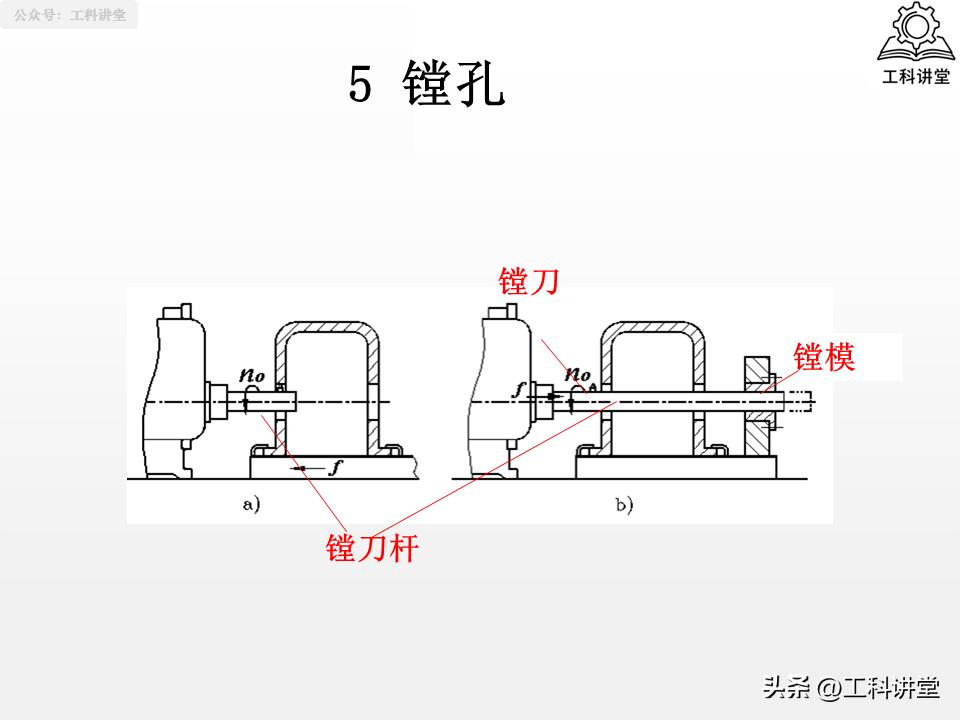

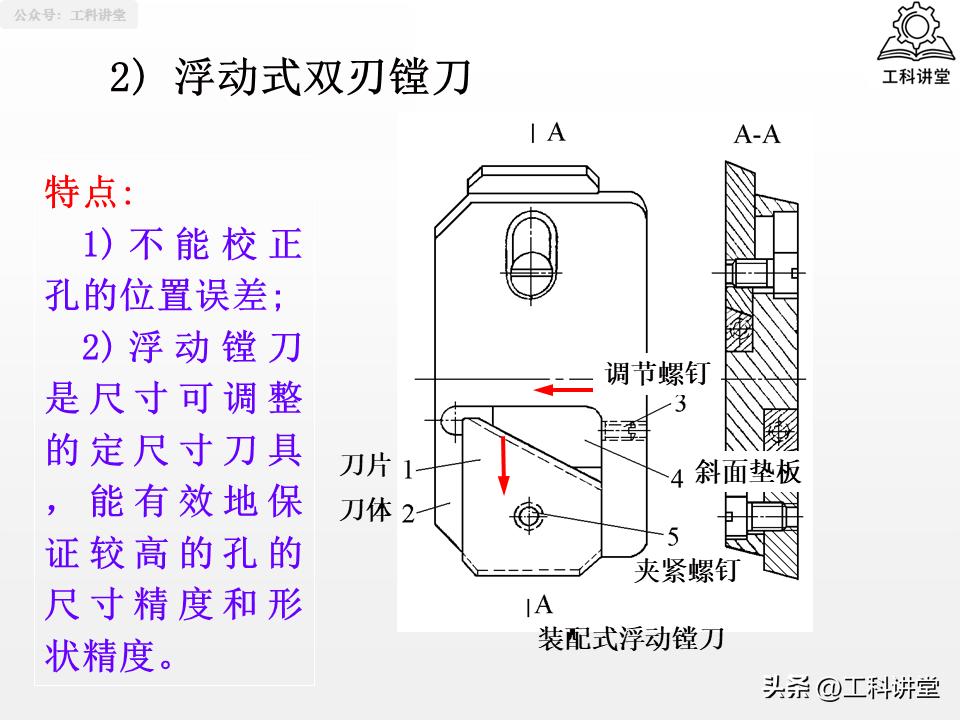

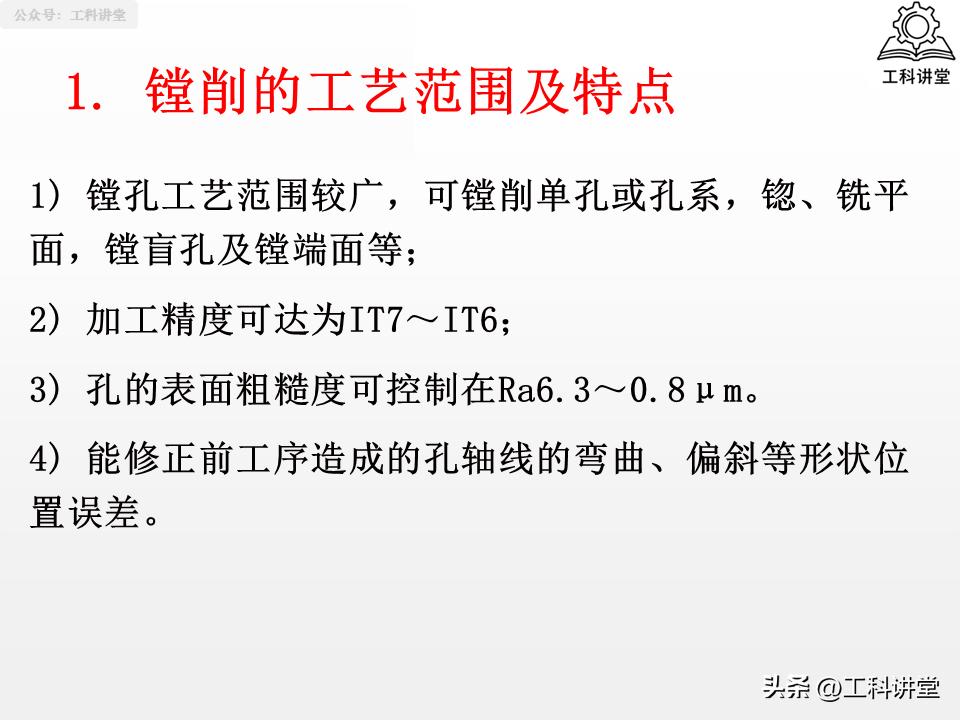

镗孔这种加工方式, 其工艺范围是最为广泛的, 它能够对单孔进行加工, 也可以加工孔系, 还能处理盲孔, 甚至在加工孔系的时候, 还能够顺便镗削孔系的端面, 其加工精度在经济方面能够达到IT6至IT7的程度, 表面粗糙度处于Ra6.3至0.8μm的范围。它所具备的最大优势在于, 可以对前工序孔轴线弯曲、偏斜等形位误差进行修正, 并且能够适配铸造、锻造预制毛坯孔的加工。而它唯一存在的不足是, 镗刀杆的悬伸长, 刚性较差, 无论是进行排屑还是观察切削状态, 都存在比较大的困难。

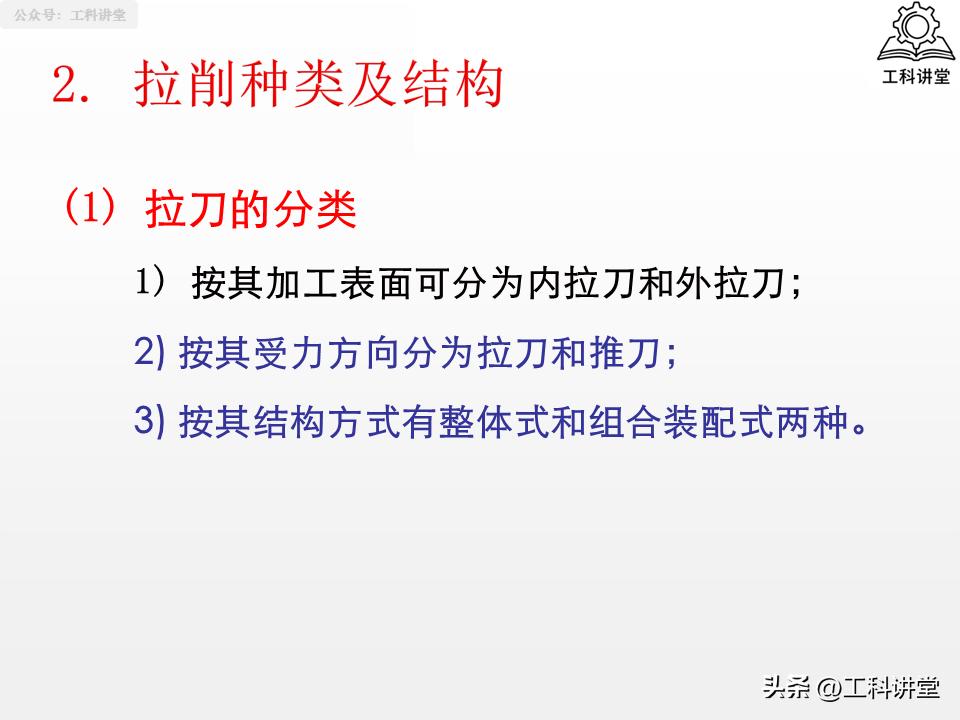

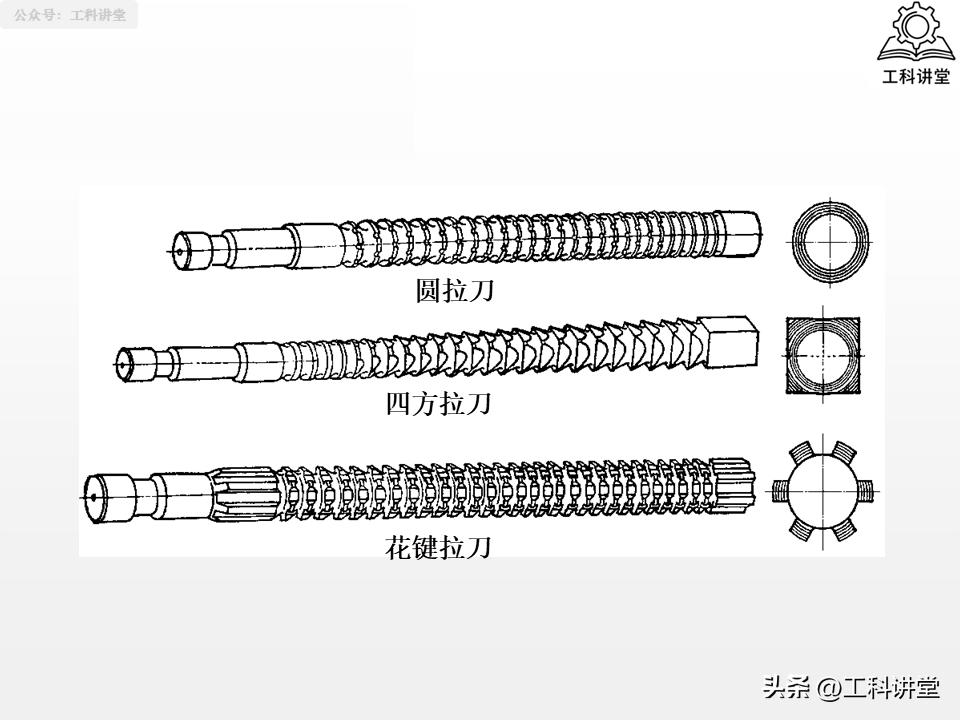

六、拉孔

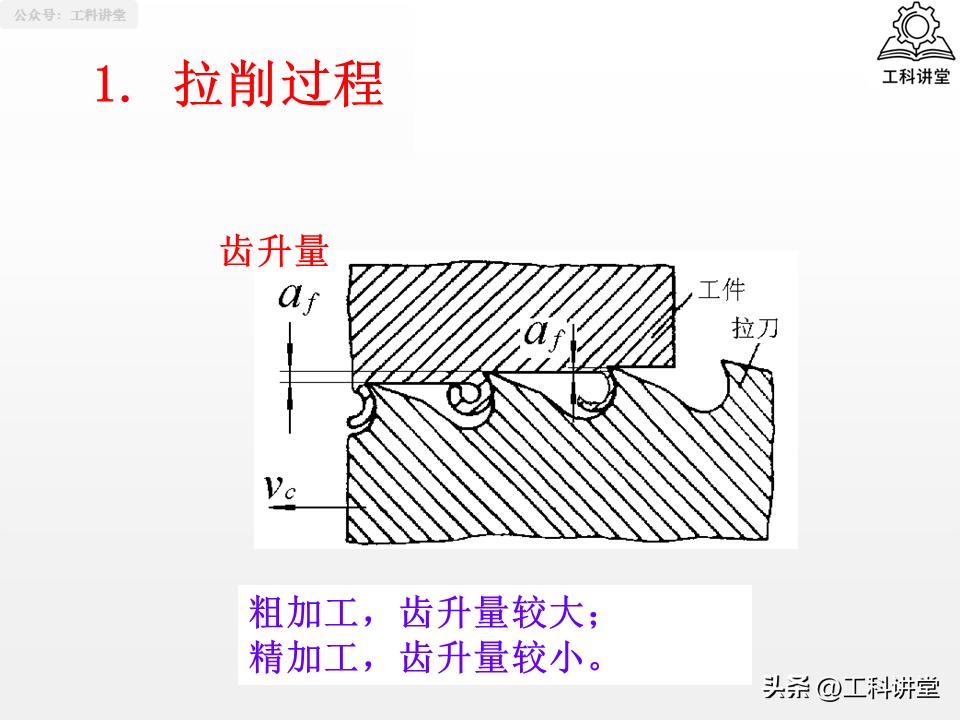

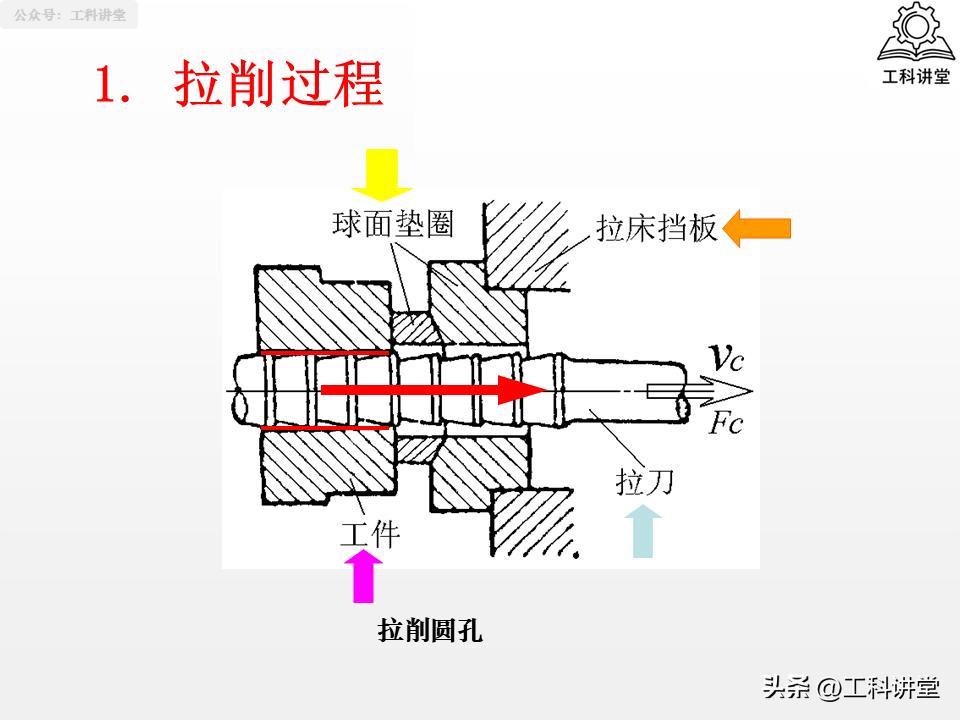

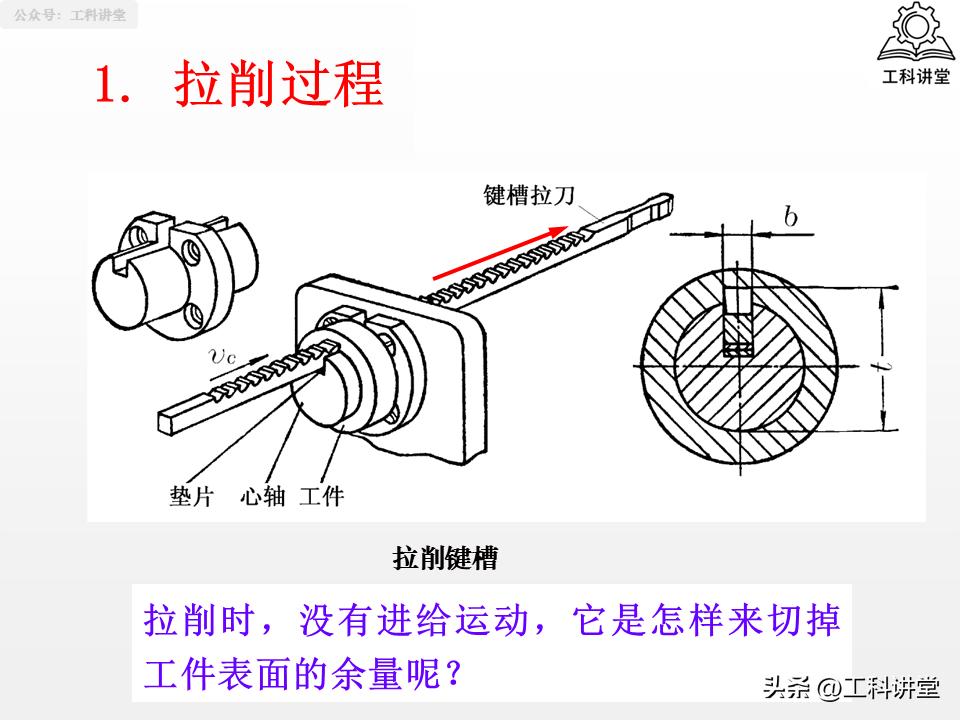

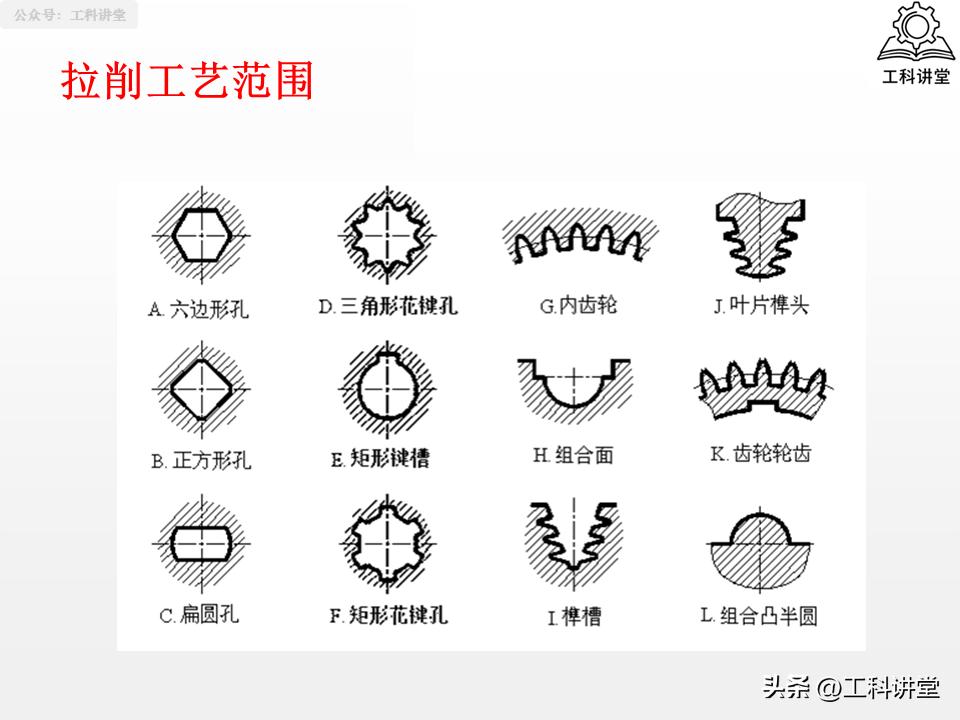

大批量专属的高效加工工艺是拉孔, 它依靠拉刀自身的齿升量, 逐层去切除余量, 并不需要额外的进给运动, 其加工精度稳定于IT7至IT9, 表面粗糙度能够达到Ra1.6至0.8μm, 拉削生产率非常高、加工质量稳定, 然而拉刀属于高精度的专用刀具, 制造成本高昂, 仅仅适合大批大量生产, 单件小批量生产基本上不会选用。
七、磨孔
我们先来看看磨孔, 它涵盖了内圆磨削以及珩磨这两种方式, 是专门用于应对那种精度在 IT 6 级以上的高精度孔的, 特别适合像淬火钢、硬质合金等这类呈现硬态的工件进行精加工。其中内圆磨削其经济精度能够达到 IT5 至 IT6；而珩磨工艺相对优良, 它所加工后形成的圆度、圆柱度可以被控制在 0.003 至 0.005mm 的范围之内, 并且由其促成的表面粗糙度最低情况下能够达到镜面级别的 Ra0.01μm。但又不得不说内磨也有一些状况, 存在砂轮容易出现堵塞的情况, 以及发热后散热效果较差的诸多问题, 所以一般而言它仅仅会被当作高精度淬硬孔的最终精加工工序来对待。
实际生产里不存在通用的孔加工方案, 我们得依据孔径的大小, 精度的要求, 工件的材质, 生产的批量来灵活地组合工艺路线。小孔且高精的情况要选钻 _ 扩 _ 铰加工方式, 箱体上的大孔优先用镗削, 大批量的异形孔选择拉削, 硬态且超高精度的孔则搭配磨削、珩磨操作, 合理地进行选型才能够平衡加工精度, 生产效率以及制造成本。
针对孔加工方法有所描述的PPT讲义, 在文末处能够查看其源文档, 并且还存在着延伸出来的可作为干货的相关内容。
