CATIA中已有图形的钣金展开方法

在CATIA里存在已有图形的情况下，要如何去进行钣金展开操作呢? 跟随小编来认识一下, 期望能够对大家起到帮助作用。

1、 开启CATIA软件, 逐个点击菜单栏里的机械设计, 以及零件设计。于弹出的对话框当中, 把新建零件定名为零件展开, 最终确认并退出对话框。

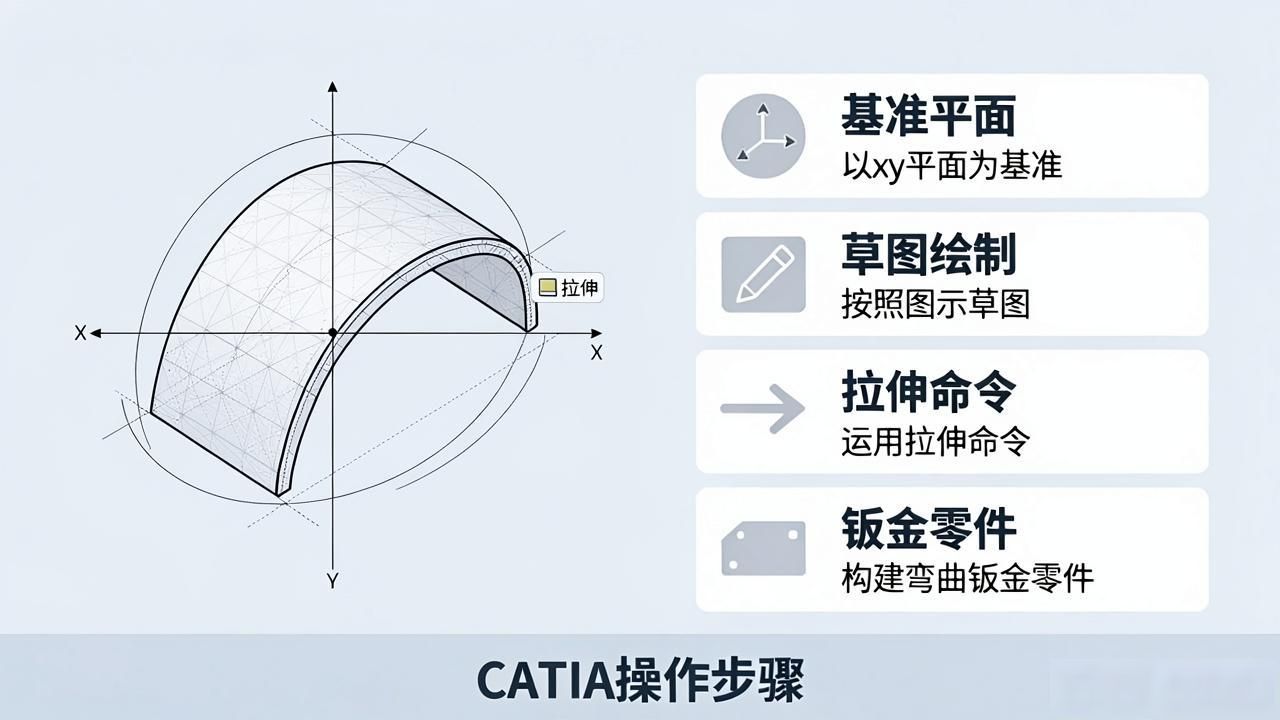

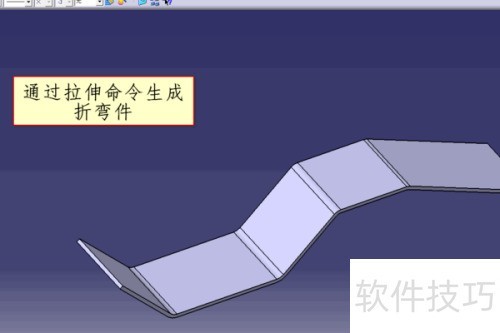

2、 将xy平面当作基准, 按照图示草图, 运用拉伸命令, 从而构建出一个弯曲的零件。

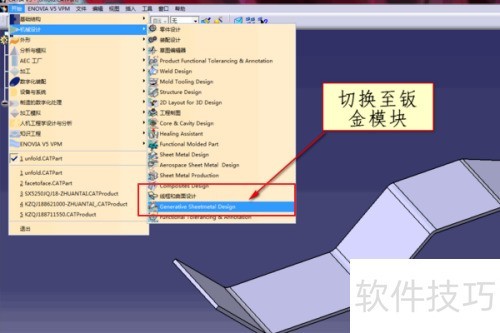

3、 切换至 钣金模块；

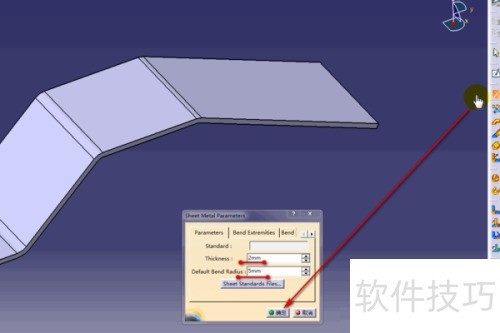

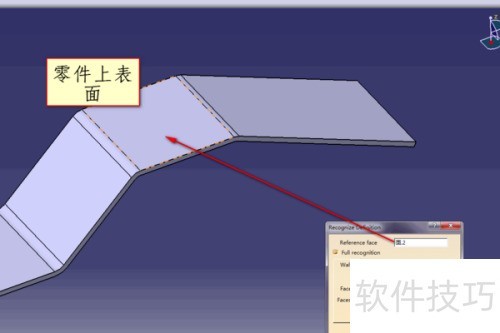

4、 于右侧工具栏处实施点击操作, 进而调出对话框, 把折弯件之中的任意一个上表面确定为参考面, 对于其余选项采用默认参数, 在点击预览之后进行确认, 随后退出对话框。

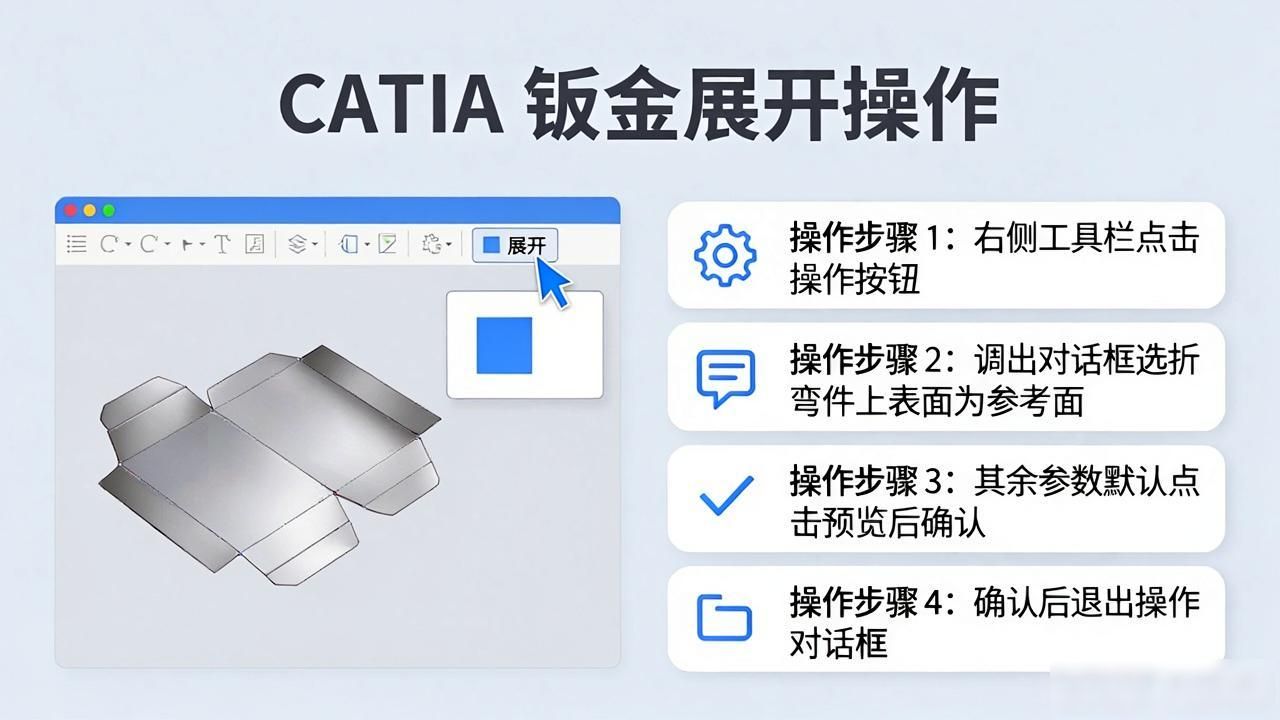

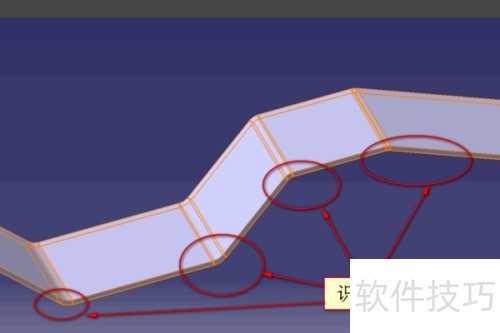

5、 先在右侧工具栏那儿开始点击, 以此调出对话框。接着把折弯件随便哪个上表面设定成参考面, 而其余的选项都维持默认的参数, 再去点击预览之后进行确认, 最后退出对话框。

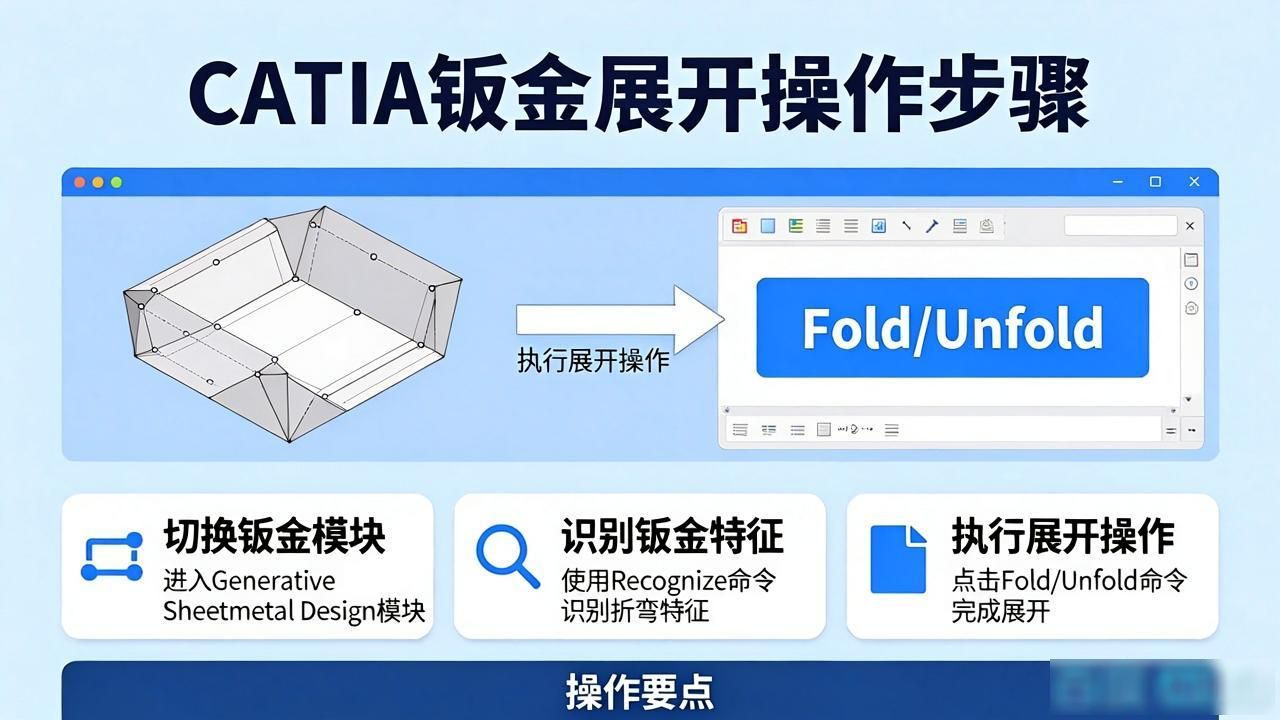

6、 轻点右边工具栏那儿的Fold/命令, 图形显示区域里的零件就会呈现展开模样, 再去点击同样的命令一回, 就能够恢复到初次的状态, 如此便走完展开操作这一流程了。

中关村在线里已经存在图形, 那要怎样去进行钣金展开? 接下来跟着小编一起来了解一下, 期望能够对大家有所帮助。首先, 启动CATIA软件, 接着依次点击菜单栏当中的机械设计以及零件设计。然后, 在弹出的对话框之内, 把新建零件命名为零件展开, 最终确认之后再退出对话框。之后, 以xy平面作为基准, 依据图示草图运用拉伸命令构建一个弯曲零。
