CAD做钣金件展开的原理你知道吗？

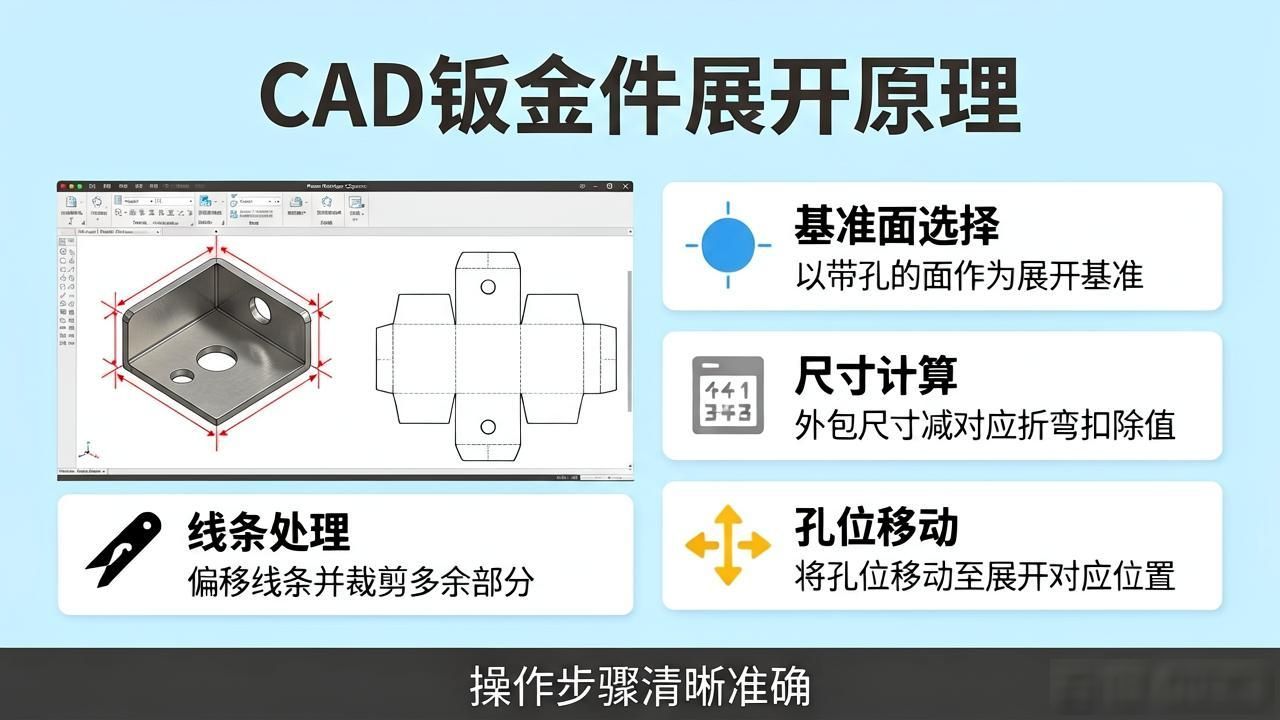

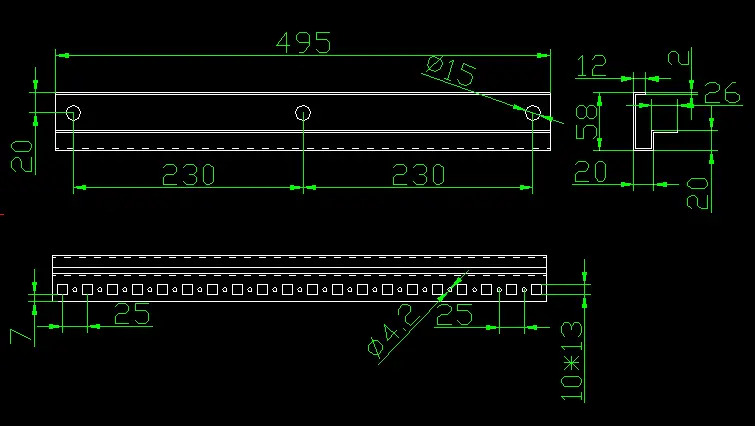

讲一下，下面这个钣金件用CAD如何做展开,图纸如下。

无疑, 采用3维软件进行展开会相对便利些, 然而, 有时图纸之上孔的数量处于较多的状况, 借助CAD直接展开的话速度仍是相对较快的。

在讲解展开这个图之前，先让大家知道如何用外包尺寸法做展开！

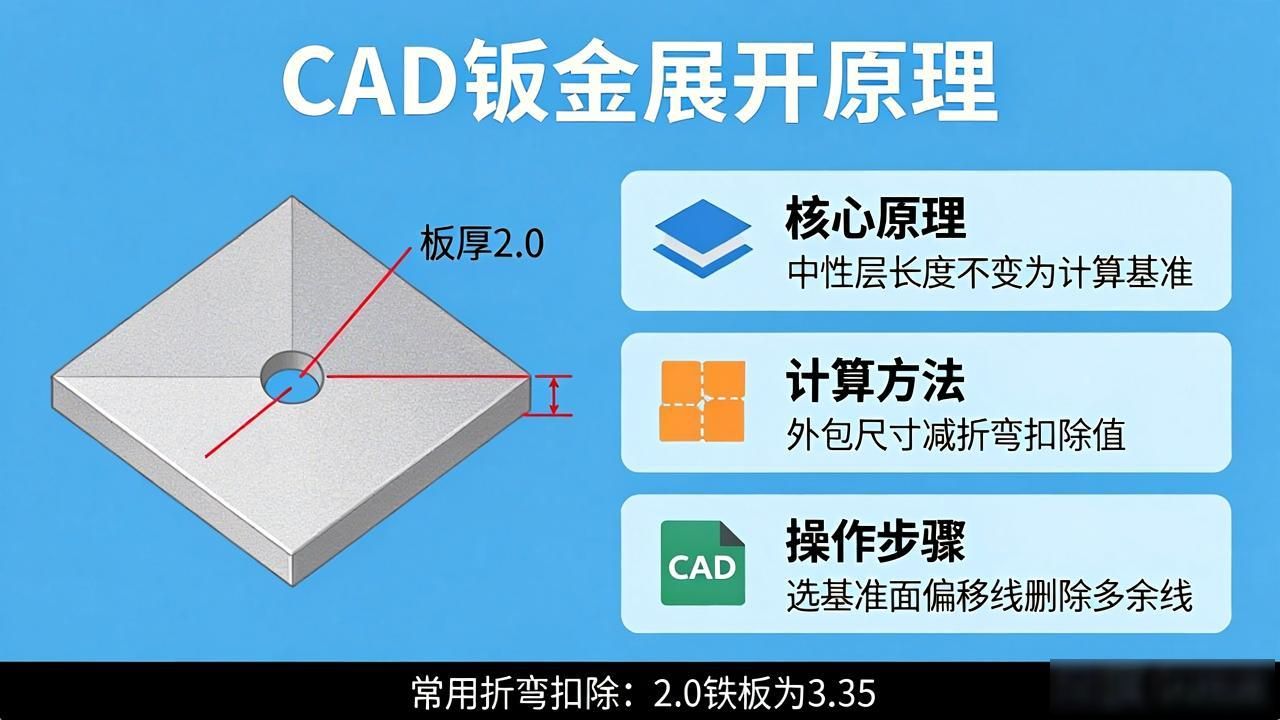

如下图所示外包尺寸100*100 板厚2.0 材料Q235

展开尺寸 L=100+100-3.35=196.65

3.35是用于公式里的折弯扣除, 100是所说的外包尺寸, 折弯扣除在每个厂都是不一样的。

通常外包尺寸法做展开，就是把外包尺寸相加减去折弯扣除！

多刀折弯：把所有外包折弯尺寸相加减去（弯刀数乘以折弯扣除）

下面给出常用的折弯扣除(铁板）做参考

1.0扣除1.75

1.2扣除1.95

1.5扣除2.36

2.0扣除3.35

2.5扣除4.2

3.0扣除5.0

4.0扣除6.8

5.0扣除7.8

我们在CAD里展开的时候选择下图中带孔的面为基准面，

向上偏移下图红色线, 偏移量为100 , 进行折弯扣除, 之后偏移100 减去3.35 , 结果等于96.65。

得到下图

然后延长断开的线删除多余的线及得到展开图

了解这个原理之后, 下面要讲解, 刚开始的威图柜加强筋, 怎样运用客户的CAD进行展开！

先来看下这个图，我们选择带圆孔的主视图基准面！

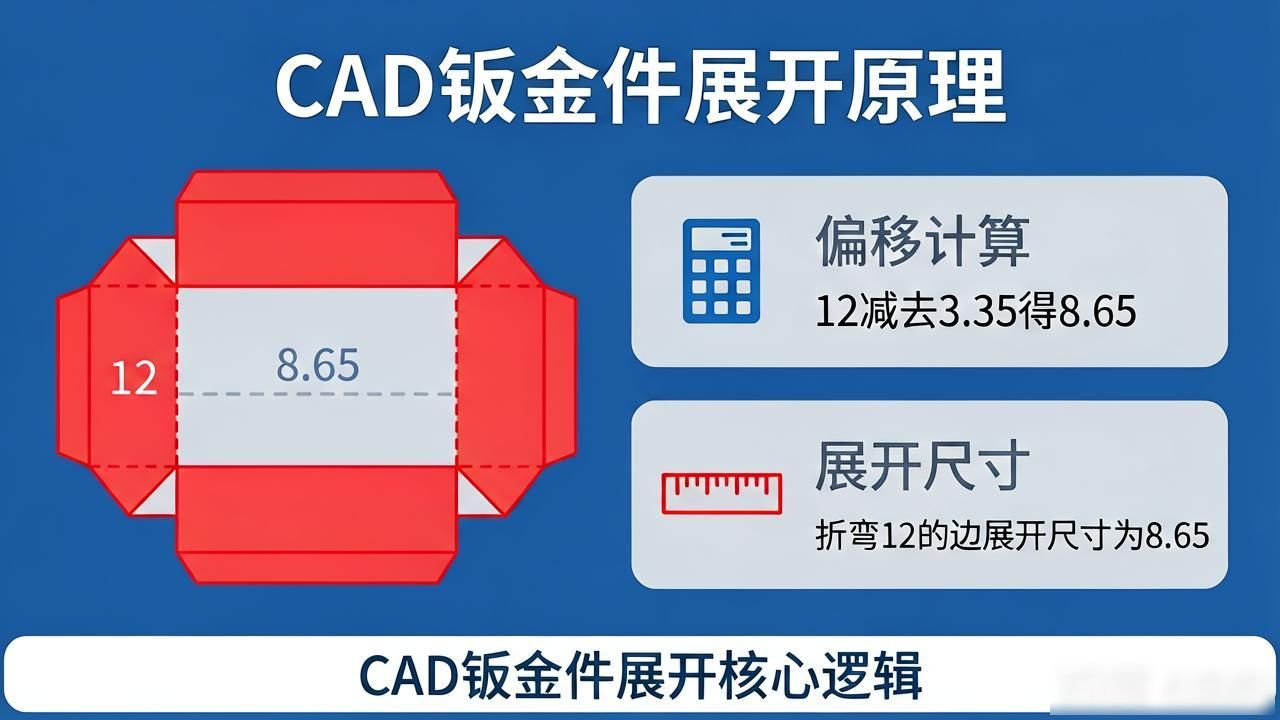

下面的图中, 红色的外形线, 将其网上偏移, 偏移的数值是12减去3.35所得到的8.65 , 那么这个数值便是, 折弯12的边的展开尺寸。

展开图的一条边线是发生偏移后的黄色线, 接着要算出展开之后那总尺寸, 也就是折弯外包尺寸相加减去4个折弯扣除, 12加上58, 加上20, 加上20, 加上26, 再减去4乘以3.35, 结果等于122.6。

上图黄色线往下偏移122.6得出展开后的外形尺寸

把主视图上多余的线删除，就是展开外形图

折弯26边上的方孔如何移动到展开上去呢？

上边的图里, 那呈现为红色的线, 是不会受到折弯这种情况所产生的影响的, 故而能够去选取处于红色线之上的某一个端点, 将其作为基点来进行移动。

选择所有方孔圆孔

快捷键M移动，选择端点。

再选择要放置的端点

放置好后展开图就完成了
