CAD焊接图纸符号标注图解示例

1、, .cad焊接图纸符号标注图解中有示例, 焊接符号作为一种工程语言, 它能够在图纸上, 以简单且明了的方式, 说明焊缝的形状, 以及焊缝的几何尺寸, 还有焊接方法。下面，小编会为大家介绍焊接图纸符号标注的图解示例, 让我们一起来看看。焊接符号是一种工程语言, 它能在图纸上, 简单、明了地说明焊缝的形状, 和焊缝的几何尺寸, 以及焊接方法。下面, 小编会为大家介绍焊接图纸符号标注的图解示例, 让我们一起来看看。一、图解示例焊接图纸符号标注中的焊接符号标注实例及方法, 在焊接结构图样之上, 焊接方法按国家标准 -85规定, 用阿拉伯数字予以表示, 且标于指引线尾部, 常用焊接方法代号见表3-9所示, 若为组合焊接方法, 可用“/”分辨开来, 左侧示正面（或盖面）焊接方法, 右侧示背面（或打底）焊接方法。

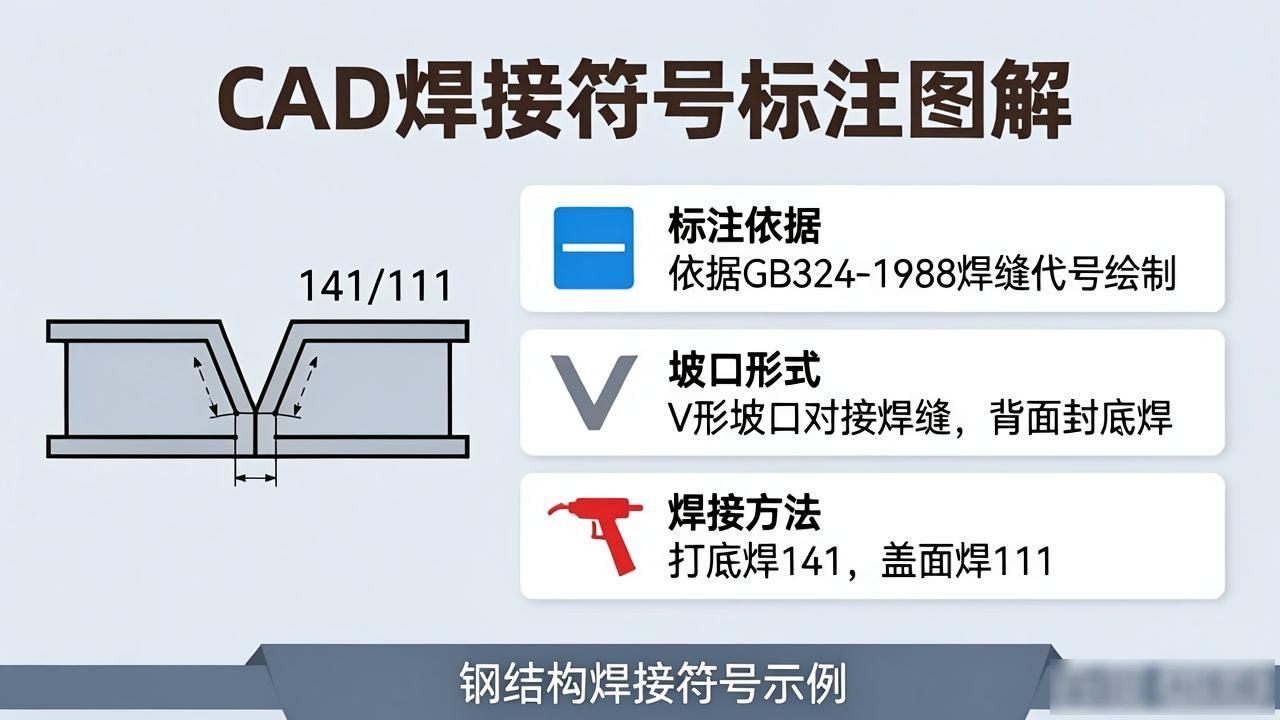

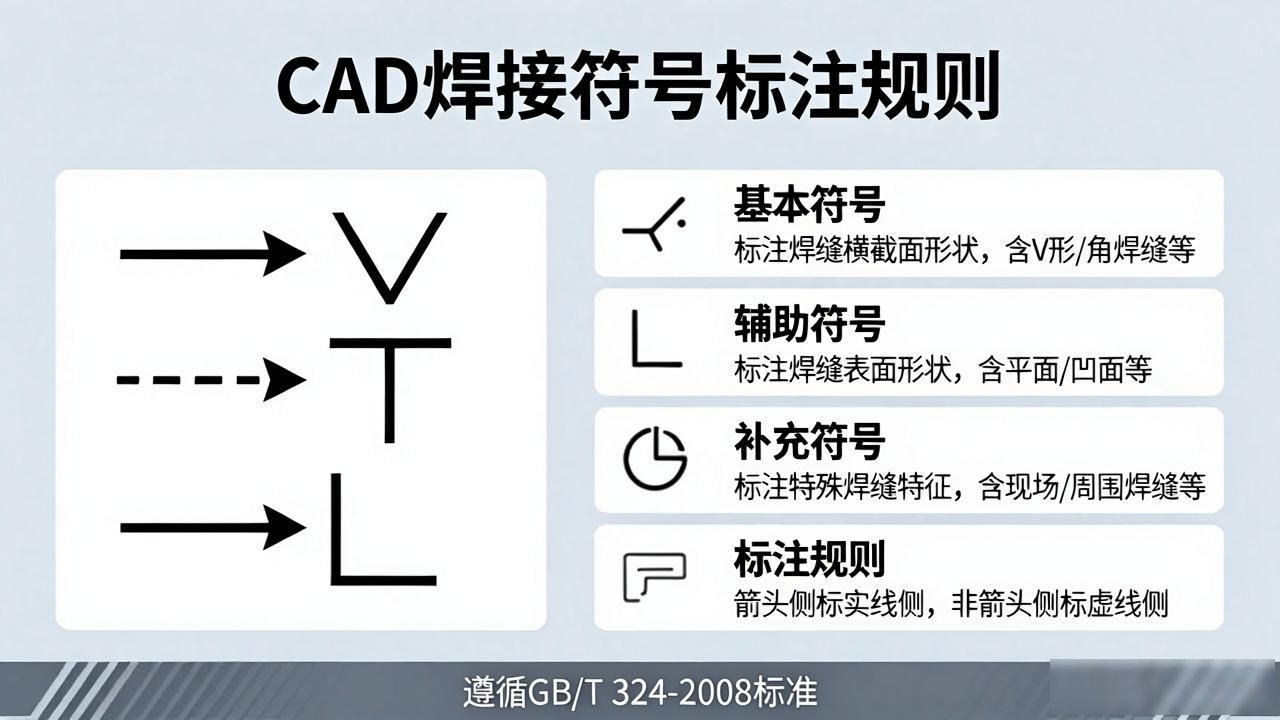

2、举例来说, v形焊缝会先实施钨极氢弧焊打底的操作, 然后运用手工电弧焊进行盖面, 这种情况就表示成为141/111 , 且会出现焊缝符号以及焊接方法代号标注示例, 该示例可见图3 – 21 标明的那样 , 此图所呈现的是v形坡口实施对接焊缝 , 其背面要实施封底焊这一工序 , 还要求正面焊缝表面处于齐平状态 , 其中焊接方法是打底焊采用手工钨极氮弧焊来予以操作 , 盖面焊以及封底焊则是运用手工电弧焊来操作 , 另外还要说明的是 , 焊接符号拥有表示方法 , 钢结构焊接符号存在含义大全 , 钢结构相关的这些焊接符号也是依照gb324一1988焊缝代号来绘制而成 , 钢结构通常是归属于建筑学科类别的 , 是属于建筑行业范畴的。所以于钢结构焊接符号的标注里头常常会伴有建筑符号, 型钢符号, 螺栓符号以及铆钉符号等等。钢结构焊缝符号展现的方式以及相关规定: 其一, 焊缝的引出线是经由箭头和两条基准线构成的。其中一条是实线, 另一条是虚线, 线型都是细线。其二, 基准线的虚线。

3、能够画于基准线实线的上边, 也能够画于下边, 基准线通常应当跟图样的标题栏保持平行, 仅仅于特别条件时才跟标题栏呈垂直状态。3、要是焊缝处于接头的箭头方向一侧, 那么基本符号标记于基准线的实线一侧；要是焊缝处于接头的非箭头方向一侧, 那么基本符号标记于基准线的虚线一侧。4、当属于双面对称焊缝之时。基准线能够不添加虚线。5、箭头线相对焊缝的位置一般没有特殊的要求, 不过在标注单边形焊缝的时候箭头线要指向带有坡口一侧的工件。6、于基准线相交或者相切的基本符号、补充符号, 与基准线相重合的线段, 是以粗实线来表示的。7、焊缝的基本符号、辅助符号以及补充符号（除尾部符号之外）通通都是粗实线, 尺寸数字原则来说也是粗实线, 尾部符号为细实线, 尾部符号主要是用于标注焊接工艺、方法等方面的内容。8、处在同一图形之上。

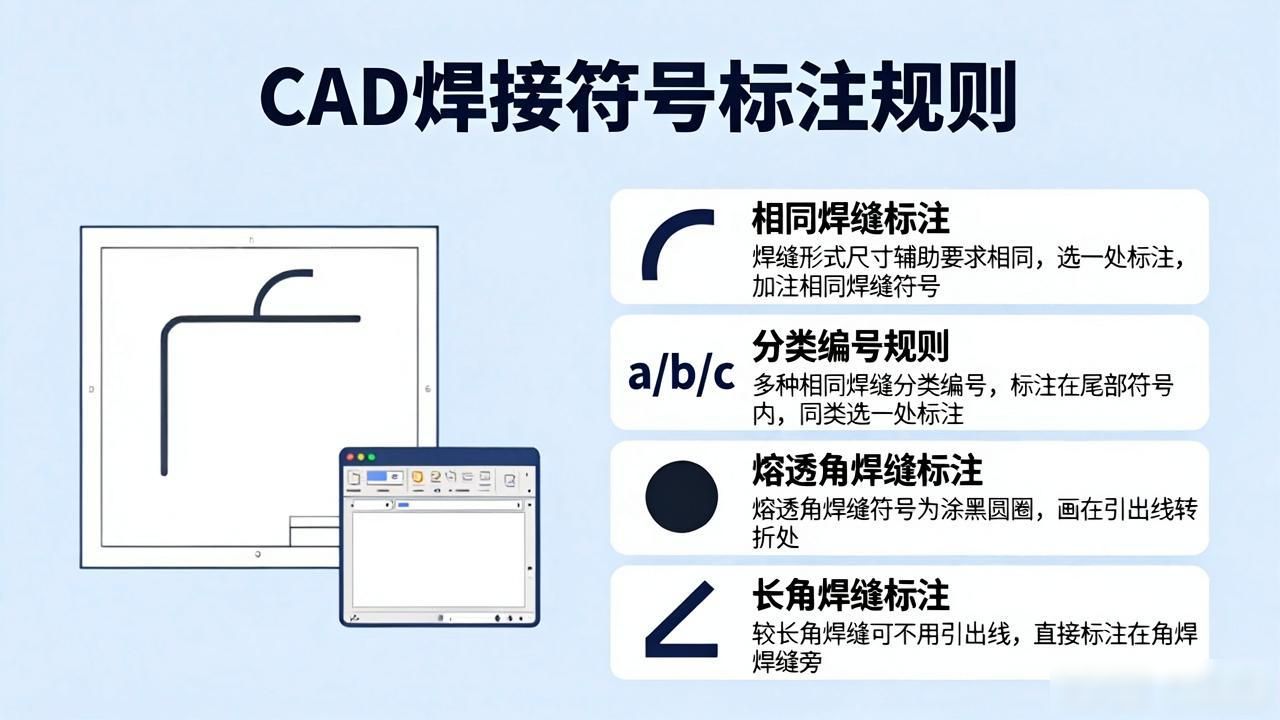

4、当焊缝的形式, 以及断面尺寸, 还有辅助要求, 这些全都相同的时候, 能够只挑选一处去标注焊缝的符号, 还有尺寸。并且要加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 画在引出线该转折的地方。在同一个图形之上, 存在数种相同焊缝的情况下, 能够把焊缝进行分类编号, 标注在尾部符号的里面, 分类编号使用a, b, c。在同一类焊缝当中, 可选择一处标注代号。9、熔透角焊缝的符号应该按照图1-38的方式去标注。熔透角焊缝的符号是涂黑的圆圈, 画在引出线的转折之处。10、采用形状之中较长的那种角焊缝, 像是焊接实腹钢梁的翼缘焊缝, 能够不通过引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸值k。11、在连接的长度范围以内, 只是在局部的区段里面有着焊缝的时候, 要按照图1-40来进行标注。k是角焊缝的焊脚尺寸。12、当焊缝分布呈现不规则状态时, 在标注焊缝符号的同时。在焊缝的位置加上中实线用来表示可见焊缝, 又或是添加栅线用来表示不可见焊缝。13、相互进行焊接的两个焊件, 要是属于单面焊带双边不对称坡口焊缝的情况, 引出线的箭头指向具有较大坡口的焊件。14、用圆圈表示环绕工作件周围的围焊缝符号, 该符号画在引出线的转折处, 且还要标注其焊角尺寸k。三个或三个以上焊件相互焊接时, 其焊缝不能当作双面焊缝标注, 焊缝符号与尺寸应分别去标注。在施工现场进行焊接的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘制在引出线的转折处。相互焊接的两个焊件里, 当只有一个焊件带坡口时（像单面v形）, 引出线箭头指向带坡口的焊件。
