基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样处, 焊接方法依照国家标准 -85 的规范, 以阿拉伯效字展现, 标注于指引线的尾部位置。假若是组合焊接方法, 借助“/”予以分开, 左侧代表正面（或盖面）的焊接方式, 右侧为背面（或打底）焊接方法。举例来说, V 形焊缝先是运用钨极氢弧焊打底作起始, 后续采用手工电弧焊盖面为收尾, 如此便表示成 141/111。
见图3-21所示的, 是焊缝符号跟焊接方法代号的标注示例。此例证的是V形坡口对接焊缝, 其背面要封底焊, 正面焊缝表面需齐平, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊运用手工电弧焊。
焊接方式代号

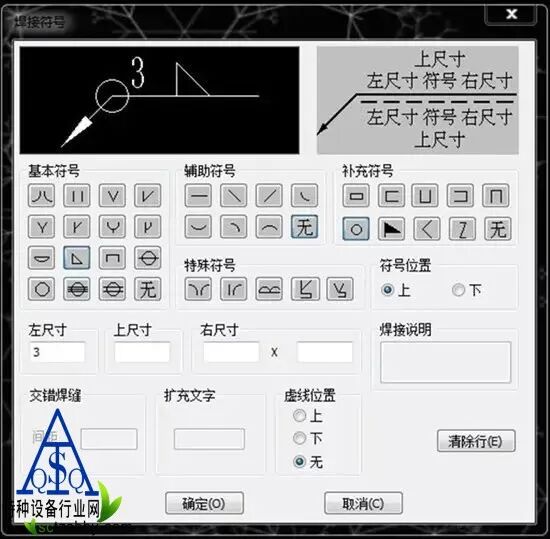

焊接符号表示方法
钢结构焊接符号含义大全

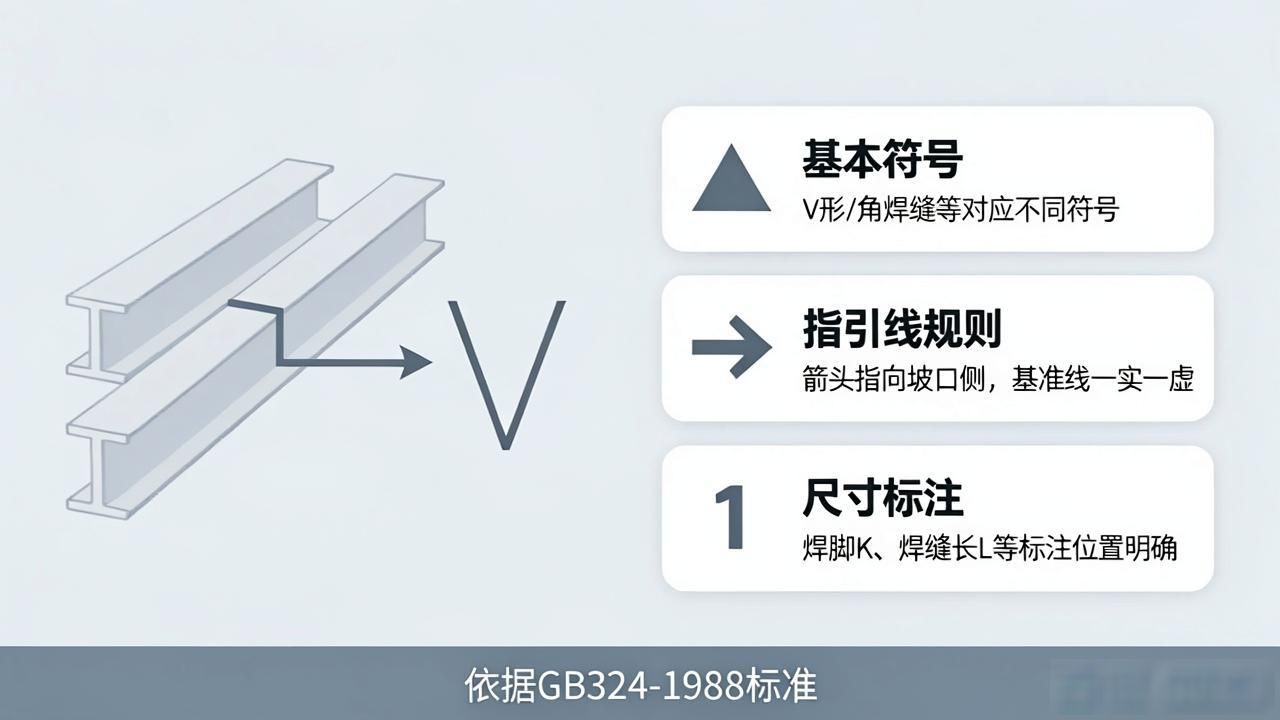

钢结构焊接符号是依照GB324一1988《焊缝代号》去绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业范畴的, 所以在钢结构焊接符号的标注当中常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等待标点符号。
钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝的, 它是由箭头以及两条基准线构成的。存在两条基准线, 其中一条呈现为实线样式, 另外一条呈现为虚线样式, 而且它们的线型, 都是细线样式的。
2、能画在基准线实线之上侧的, 是基准线的虚线, 也有画在下侧的情况, 一般而言, 基准线与图样的标题栏平行, 只有处于特殊条件时才会同标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线处在相对焊缝的位置, 一般来讲并无特殊要求, 然而在对单边形焊缝进行标注时, 箭头线应该指向带有坡口一侧的那个工件。
6、与基准线相交或者相切的基本符号、补充符号, 和基准线重合的线段, 用粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样是粗实线（不过尾部符号除外）, 尺寸数字在原则上同样设定为粗实线, 尾部符号是细实线, 其标注的主要是焊接工艺、方法等内容。
8、同一图形那儿, 要是焊缝形式、断面尺寸以及辅助要求都一样的时候, 能够只挑选一处去标注焊缝的符号跟尺寸。然后加上“相同焊缝的符号”, 这个相同焊缝符号长3/4圆弧那样, 呈现在引出线的转折之处。
置身于同一图形之上, 存在着数种相同的焊缝情形, 能够把焊缝予以分类并进行编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处去标注代号。

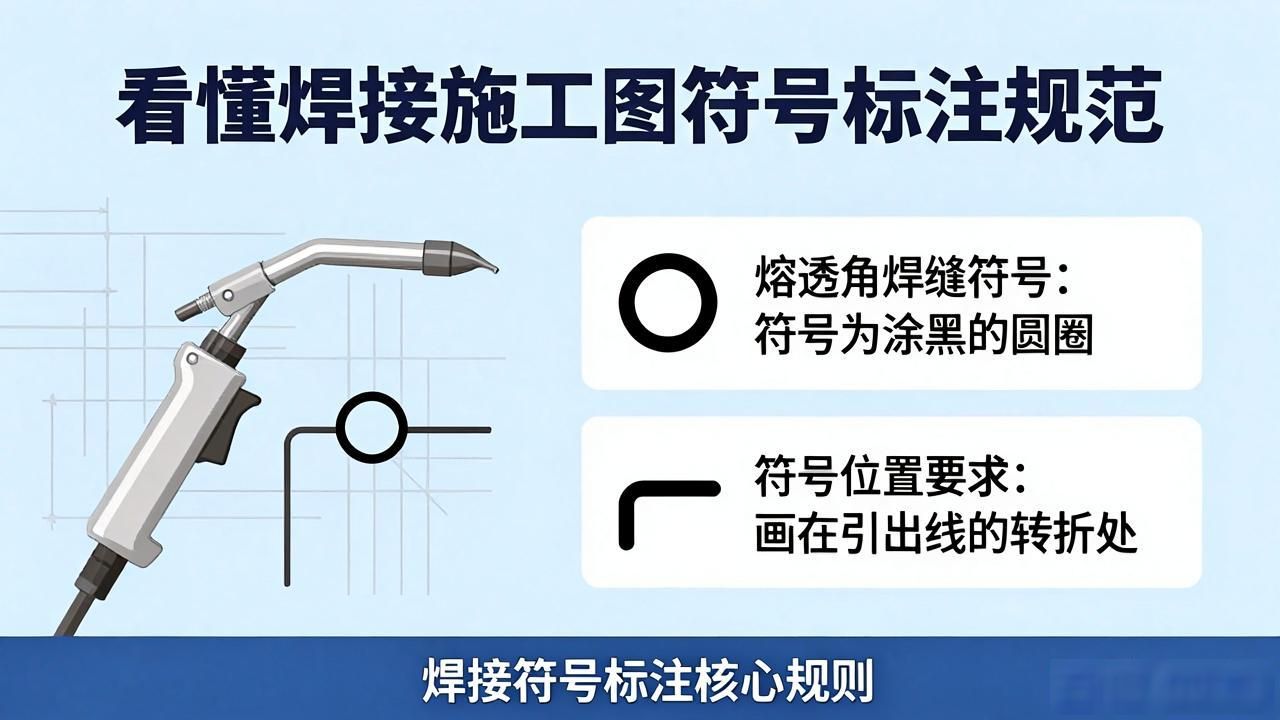

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、利用形状之中相对较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不采用引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。
11、连接长度范围内, 只是局部的区段存在焊缝, 这种情况下要按照图1-40进行标注, K此为角焊缝的焊脚尺寸是也。
12、焊缝分布不规则时, 标注焊缝符号之际, 于焊缝处添加中实线用以表示可见焊缝, 或者添加栅线使得不可见焊缝得以表示。
13、两个相互焊接的焊件, 若属于单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭矢所指向的是有较大坡口的那个焊件。
14、围焊缝符号用以表示围绕工作件周边的情况, 它采用圆圈形式呈现, 该圆圈画在引出线转折之处, 同时还要对这一围焊缝标注其焊角所具有的尺寸K。
15、当存在三个以及三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 并且对于焊缝符号以及尺寸都应当各自分别进行标注。
16、在施工现场那儿开展焊接工作的焊件, 其焊缝得标注“现场焊缝”符号。现场焊缝符号是那种涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候（就像单面V形这种情况）, 引出线的箭头所指的方向是朝着那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5表示焊点直径

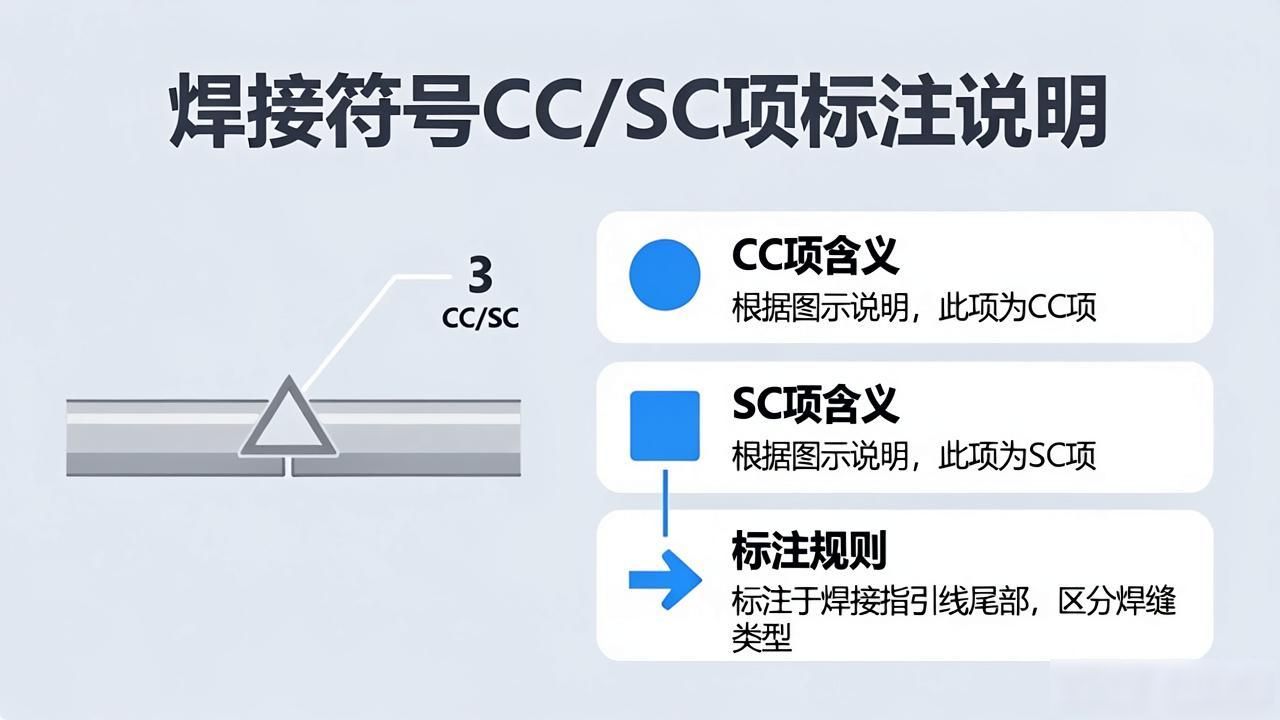

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
