焊接在机械制图中如何标注

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

主以符号标注法来进行焊缝标注, 在必要情形下允许辅以图示法, 像用连续或者断续的粗线去表示连续或者断续焊缝, 在有需要的时候绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状, 用细实线绘制焊前坡口形状等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号以及指引线构成了焊缝的基本要素, 这属于必须要标注的部分内容, 是需要进行标注的。

针对焊缝基本要素之外的情况, 在有必要的时候, 还应当去加注其他形形色色的辅助要素, 像辅助符号、补充符号、焊缝尺寸符号以及焊接工艺等诸多方面的内容。

3、焊缝符号及其标注

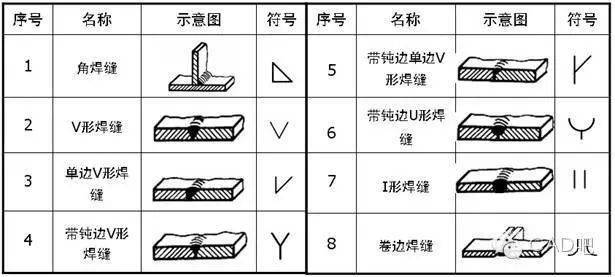

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共存在13个（具体可查看GB/324 – 88呀）, 比如:

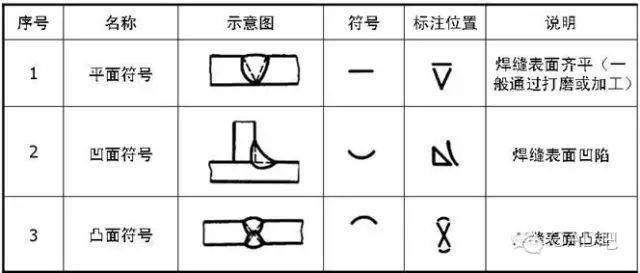

（2）表示焊缝表面形状有的符号, 是辅助符号。当不需要确切说明焊缝表面形状情况下, 可不加注辅助符号。辅助符号是配置在基本符号固定那位置上的。辅助符号的数量为3个。

（3）用于补充说明焊缝某些特征而采用的符号是补充符号, 其数量一共有5个。

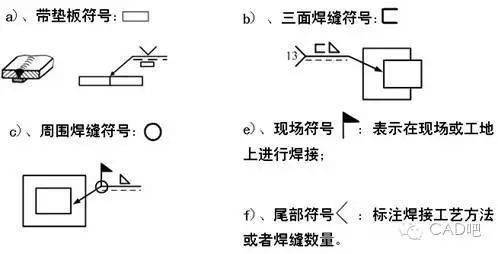

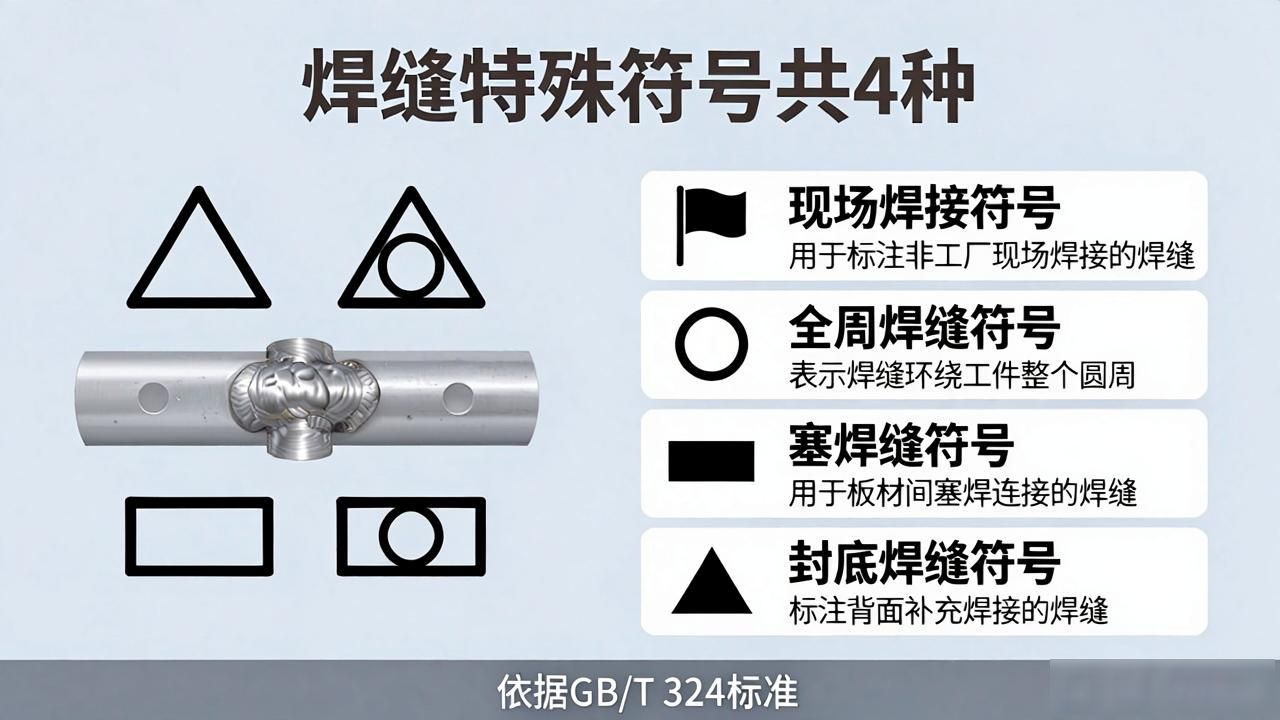

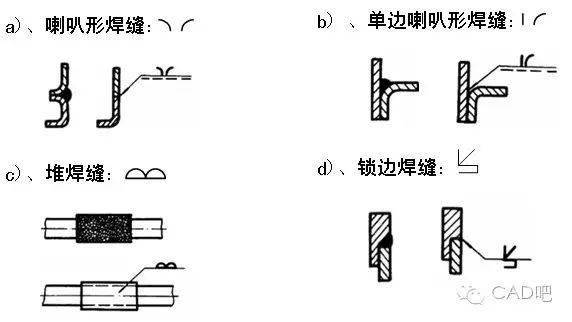

（4）针对那为使某些特定情形得以满足而被规定的焊缝符号, 存在着一类特殊的符号, 其数量总计为4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

存在着实线基准线以及虚线基准线, 它们共同构成了基准线。虚线基准线能够被绘制在实线基准线的上方, 或者也能够被绘制在实线基准线的下方。

焊缝符号若标注于实线基准线上, 那么表明焊缝处于箭头一侧, 若标注至虚线基准线上, 那就说明焊缝处于非箭头一侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

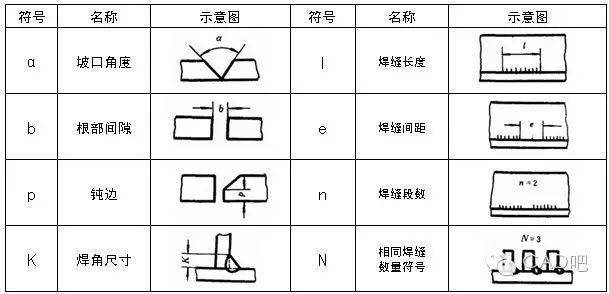

（1）当其有必要之时, 焊缝标注是能够附带焊缝尺寸符号以及数据的。焊缝尺寸符号一共有。

有16个（详见GB/324-88），例如：

（2）焊缝尺寸符号及数据的标注原则(如图)：

尺寸标注于基本符号左侧之处为焊缝横截面上的, 尺寸标在右侧这一情况针对长度方向的。

有些尺寸, 像是坡口角度, 还有坡口面角度, 以及根部间隙等, 它们是被标在基本符号的上侧处, 或者是下侧处。

相同焊缝数量的符号标在尾部。

当处于基本符号右侧, 不存在任何标注情状, 并且也没有其他说明之时, 这就意味着焊缝于工件整个长度范围中呈现连续状态。

处于基本符号的左边, 不存在任何标注, 并且没有其他说明的情况下, 意味着对接焊缝需要完全焊透。

6、焊接方法代号

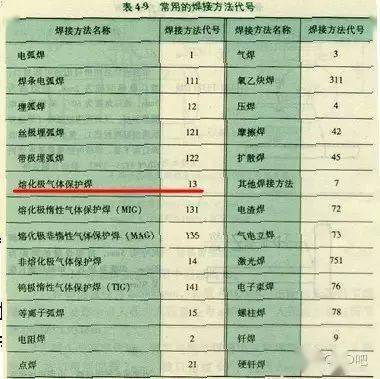

像图所呈现的那样, 是对接接头周边的焊缝, 焊条电弧焊（111）于非箭头那一侧进行打底操作, 其表面处于齐平状态, 而埋弧焊（12）所焊接形成的V形焊缝位于箭头侧, 其表面同样需要保证齐平要求。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝而言, 仅仅标注基本符号, 并不标注坡口尺寸, 因为坡口尺寸是由工艺来决定的；而对于有强度、气密性等要求的焊缝, 或者是受到结构限定的特殊坡口, 就应当标注坡口尺寸, 在必要的时候采用图示法来绘制坡口结构图。

（2）对接焊缝所具的有效厚度S, 是依靠工艺来加以保证的, 在焊完之后呢, 是没有办法进行测量的, 通常情况下是不会予以标注的。

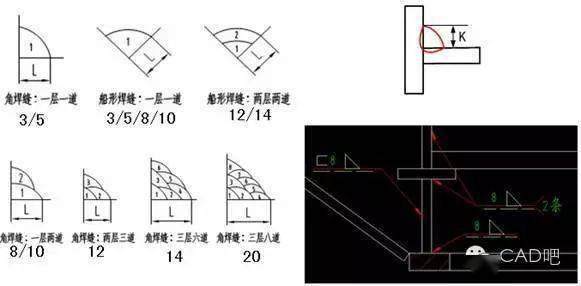

（3）它的焊脚尺寸K大小通常是这样的, 有3, 还有5，再者8, 还有10, 另外12, 以及14, 最后是20。

（4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

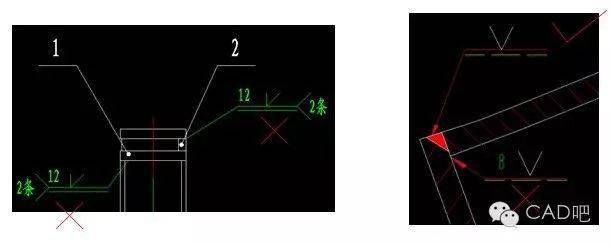

（5）常见的焊缝标注错误
