1.主题内容及适用范围

有关焊缝符号表示方法是由本标准予以规定的, 本标准是适用于金属熔化焊以及电阻焊的。

2.引用标准

GB 5185  金属焊接及钎焊方法在图样上的表示代号

3.总则

3.通常情况下, 为简化图样上的焊缝, 普遍应该采用本标准所规定的焊缝符号来进行表示。不过, 也能够采用技术制图的相关方法予以表示。

3.焊缝符号, 应清晰地表明, 所要阐释的焊缝, 并且不会让图样, 增添过多的注释。

3.3, 焊缝符号通常是由基本符号以及指引线构成的。在有必要的情况下, 还能够添加辅助符号、补充符号还有焊缝尺寸符号呢。图形符号的比例、尺寸以及在图样之上的标注方法依照技术制图的相关规定。

3.为了达成便捷, 遂允许去制订专门的说明书, 或者是技术条件, 以此来阐述焊缝尺寸, 以及焊接工艺等方面的内涵。在必要的情形下, 也能够于焊缝符号里将这些要素予以呈现。

4.符号

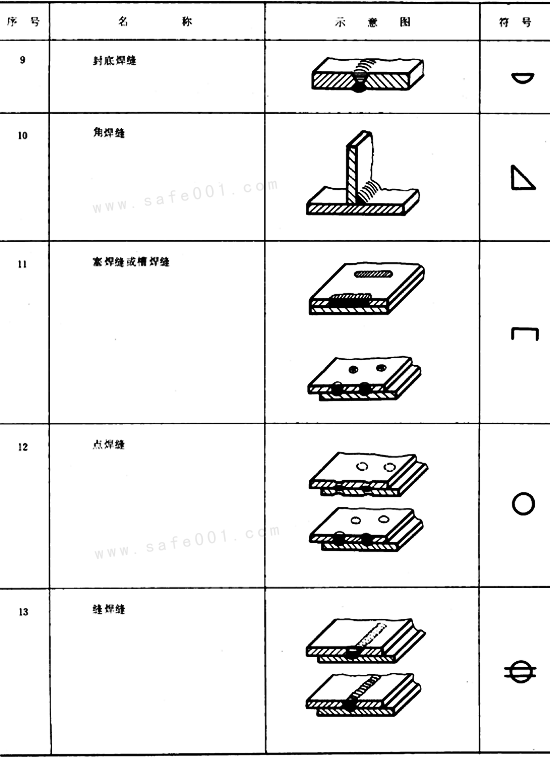

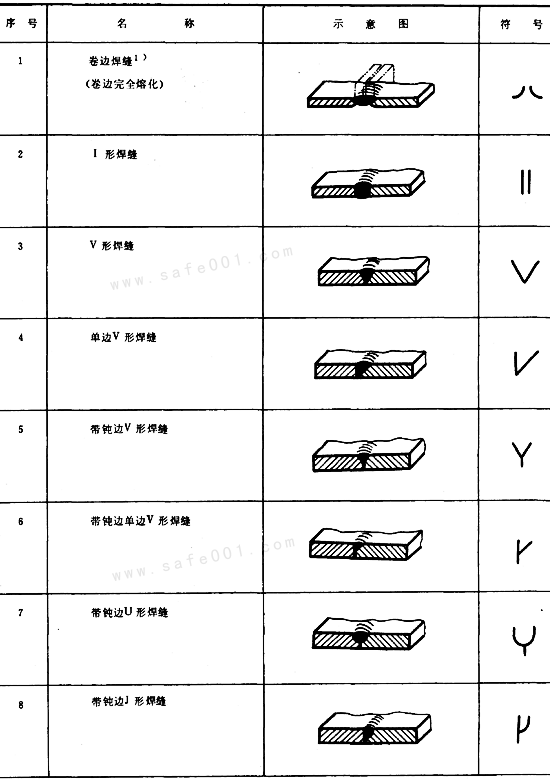

4.1, 基本符号, 基本符号是什么呢, 是用来表示焊缝横截面形状的符号, 而关于它的具体情况可查看表1。

附注, 其一, 不完全熔化的卷边焊缝采用I形焊缝符号予以表示, 其二, 并加注焊缝有效厚度S, 其三, 具体可见表7。

4.2  辅助符号

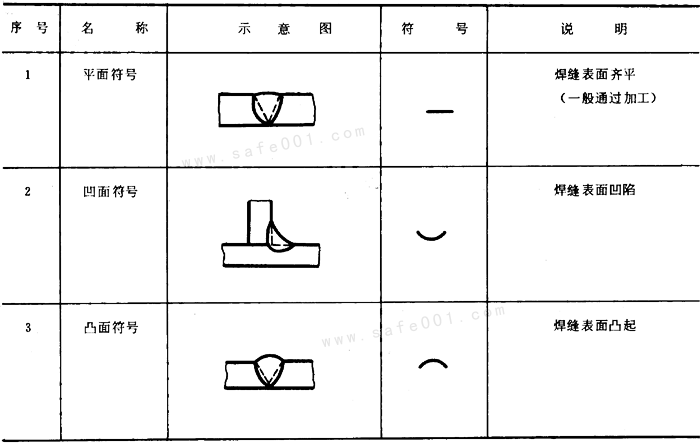

辅助符号是表示焊缝表面形状特征的符号，见表2。

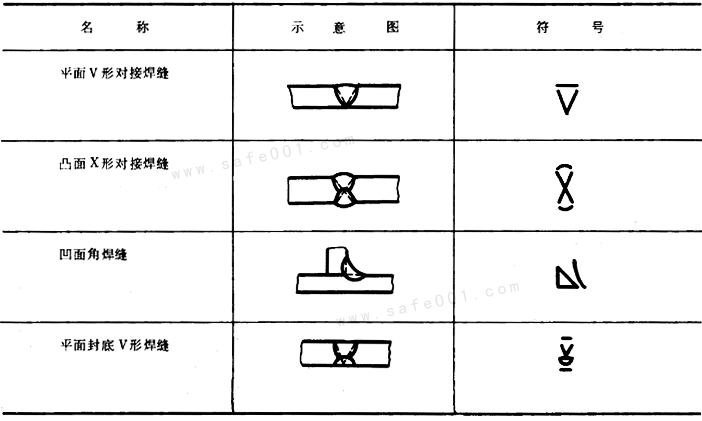

若并不需要对于焊缝的表面形状给出确切说明, 那么是能够不用辅助符号的, 辅助符号的应用示例被放置在表3之中。

4.3  补充符号

补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4

补充符号的应用示例见表5。

5.符号在图样上的位置

5.1  基本要求

完整的焊缝表示方法, 除了上述提及的基本符号, 还有辅助符号, 以及补充符号之外, 还包含着指引线, 还有一些尺寸符号及数据。

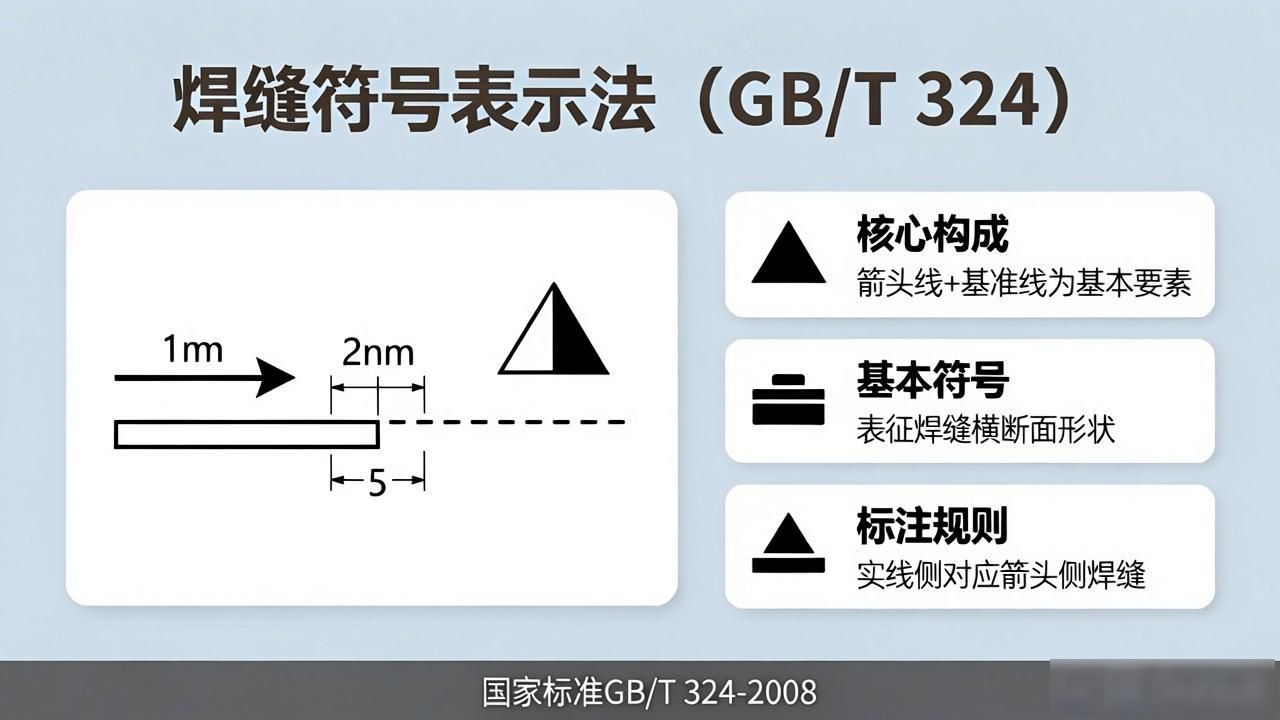

指引线通常是由带有箭头的那部分指引线, 也就是简称为箭头线的部分, 以及两条基准线组成, 这两条基准线当中, 一条属于实线范畴, 另外一条属于虚线范畴。就如同图1所呈现的那样。

图1  指引线

5.2  箭头线和接头的关系

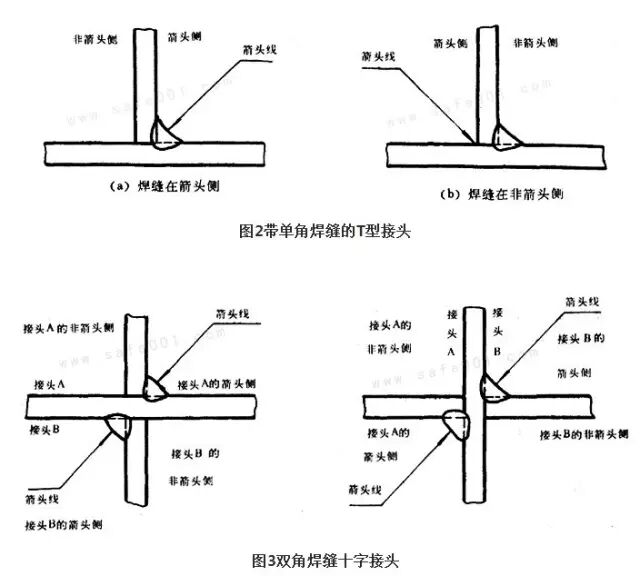

图2和图3给出的示例说明下例术语的含义：

a．  接头的箭头侧：

b．  接头的非箭头侧。

5.3  箭头线的位置

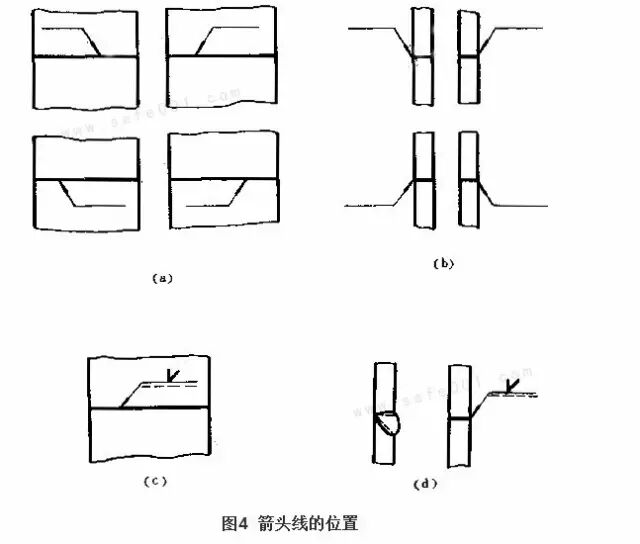

焊缝相对的箭头线所处位置基本上通常没存有特别的要求, 可去查看图 4(a)、(b)这类情况。然而在进行标注的时候。

在遇到J形焊缝的情况之际, 那箭头线应当是指向带有坡口这一侧的相应工件, 此情况可见图4中的(c)以及(d), 在存在必要的情形下, 是准允箭头线进行一次弯折行动滴, 就如图5所呈现的那样子。

5.4  基准线的位置

基准线的虚线可以画在基准线的实线下侧或上侧。

基准线通常是要跟图样的底边保持平行状态的, 然而呢, 在一些特殊的状况之下, 它是可以和底边呈现垂直状态的。

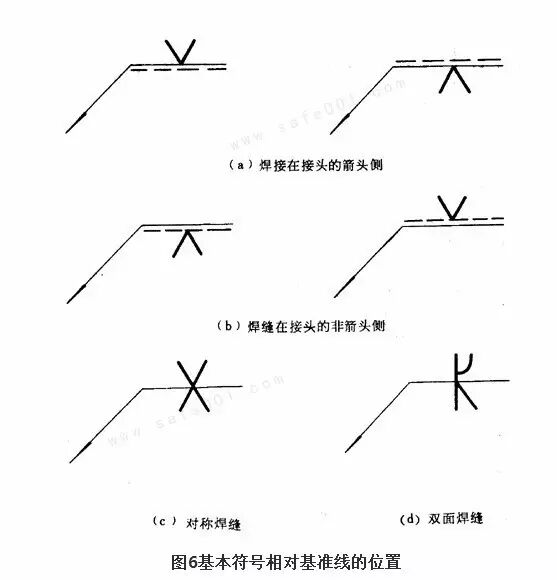

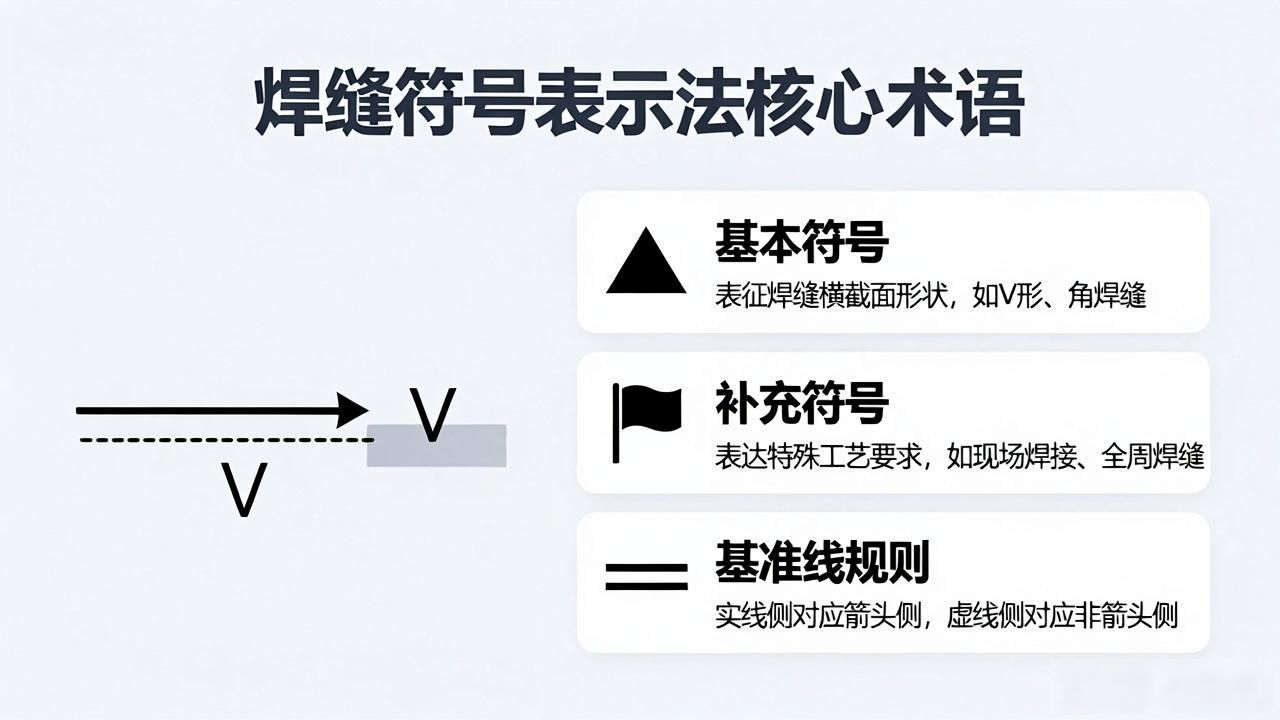

5.5  基本符号相对基准线的位置

为了能够在图样之上确切表达焊缝的位置, 特意把基本符号相对基准线的位置做出如下规定。

a．假设焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那边, 可查看图6(a)。

b．要是焊缝处于接头的非箭头那一侧, 那么就要把基本符号标注于基准线的虚线那边, 可参照图6(b)。

c．标明对称焊缝以及双面焊缝的时候, 是可以不添加虚线的, 能够看到图6的(c)、(d)部分。

6.焊缝尺寸符号及其标注位置

6.1  一般要求

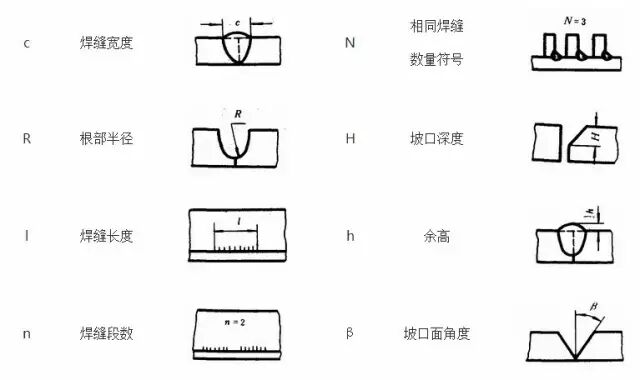

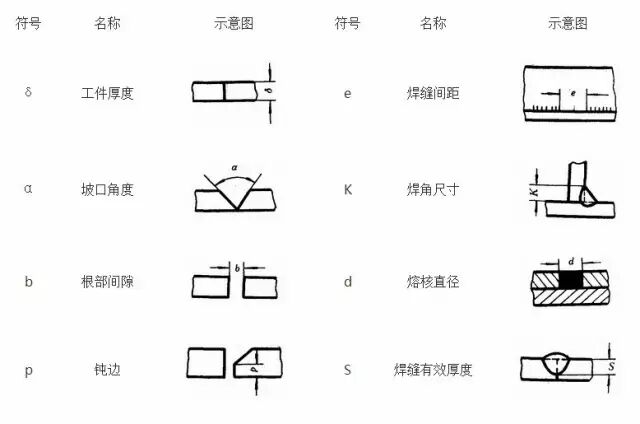

（1）基本符号, 在必要的时候, 是可以附带有着尺寸符号以及数据的, 而这些尺寸符号, 会在表6当中呈现。

采用说明：

对于焊缝尺寸符号这项内容, ISO 2553标准在这方面没有作出详细的规定。

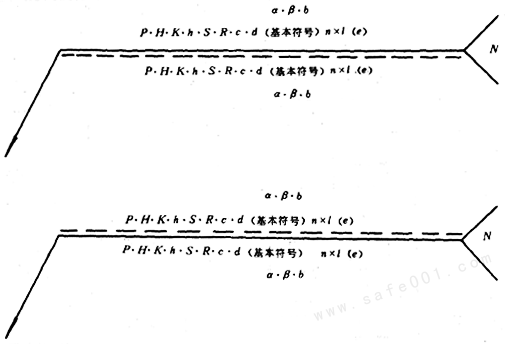

（2）焊缝尺寸符号及数据的标注原则如图7。

a．焊缝横截面上的尺寸标在基本符号的左侧；

b．焊缝长度方向尺寸标在基本符号的右侧；

c．坡口角度, 其坡口面角度, 还有根部间隙等尺寸, 被标注在, 基本符号的, 上侧或者下侧, 1 处。

d．相同焊缝数量符号标在尾部2

e．要是存在较多需标注的尺寸数据, 并且这些数据不容易分辨, 那么可以在数据的前面增添相应对应着的尺寸符号。

当箭头线方向变化时，上述原则不变。

图7  焊缝尺寸的标注原则

焊缝尺寸的标注示例见表7。

表7  焊缝尺寸的标注承例

序号

名   称

示    意    图

焊缝尺寸符号

示    例：

对接焊缝

S：焊缝有限厚度

卷边焊缝

S：焊缝有限厚度

连续角焊缝

K：焊角尺寸3

断续角焊缝

l：焊缝长度(不计弧坑)

e：焊缝间距

n：焊缝段数

交错断续角焊缝

塞焊缝或槽焊缝

缝焊缝

点焊缝

n：见序号4

e：间距

d：焊点直径

采用说明：

ISO 2553标准未作具体规定。

ISO 2553标准, 对于相同的焊缝数量, 以及焊缝段数, 并没有作出明确的区分, 都是用n来表示的。

ISO 2553标准作出规范, 角焊缝采取a尺寸标注, 同时角焊缝依据规定采用z尺寸来进行标注。

6.2  关于尺寸符号的说明

（1）那些用来确定焊缝位置的尺寸, 并非是在焊缝符号里面给出, 它是要标注在图样之上的。

（2） 当处于基本符号的右侧不存在任何标注的情形下, 并且同时又没有其他的说明时, 这就表示出焊缝在工件的整个长度范围之内是连续不断续的。

（3） 当处于基本符号的左侧不存在任何标注的状况下, 并且在没有其他说明的情形时, 这种情况意味着对接焊缝需要达成完全焊透的状态。

（4） 塞焊缝，槽焊缝带有斜边时，应该标注孔底部的尺寸。
