焊接符号和焊接方法代号

焊缝符号, 以及焊接方法代号, 其中, 焊缝符号的表示方法包括, 基本符号, 补充符号, 尺寸符号, 指引线, 焊接方法代号, 还有焊缝形状和尺寸提纲, 提纲2提到, 焊缝符号和焊接方法代号乃供焊接结构图样上运用的统一符号与代号, 亦是一种工程语言, 其分别由国家标准, GB/T324—2008《焊缝符号表示方法》, GB/T5185—2005《金属焊接及钎焊方法在图样上的表示代号》构成, 通过焊缝符号和焊接方法代号配套使用, 便能在图样上简单明了地表示焊接方法, 焊缝形式, 焊缝尺寸, 焊缝表面状态, 焊缝位置等, 3还提及焊缝符号的表示方法应该清晰表述想表示的信息, 不让图样增添更多注解, 完整的焊缝符号一般是基本符号加指引线组成, 必要时可加入补充符号, 焊缝尺寸符号及数据等, 为简化情况, 在图样上进行焊缝标注时, 通常只用基本符号与指引线, 其它内容一般在相关文件, 如焊接工艺规程中等明确, 基本符号用于表示焊缝横剖面的基本形状或特征, 它用近似焊缝横剖面形状的符号来表示。

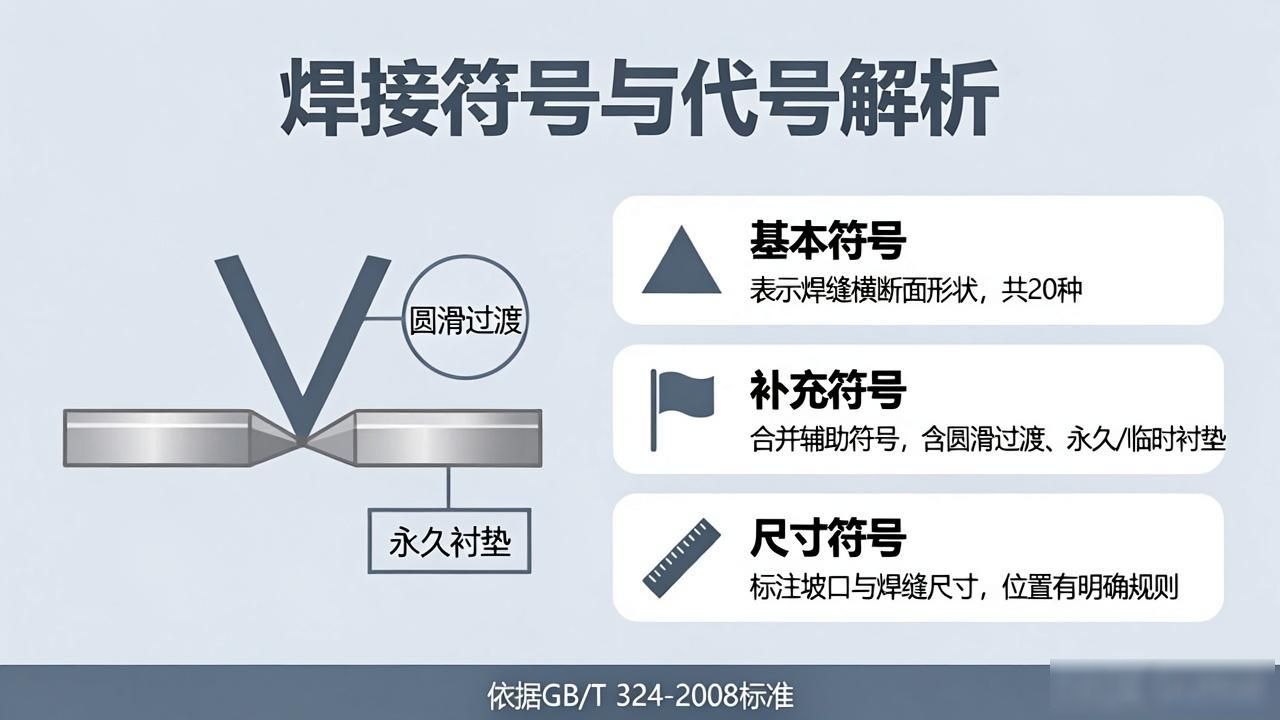

基本符号5, 基本符号, 基本符号的组合11, 焊缝标致示例12, 补充符号, 用来说明有关焊缝或接头的某些特征, 如表面形状、衬垫、焊缝分布、施工地点等, 而采用的符号, 原来的“辅助符号”和“补充符号”合并为“补充符号”, 并在其中增加了圆滑过渡符号, 原来的衬垫细分为永久衬垫和临时衬垫, 补充符号13, 补充符号14, 补充符号应用示例15, 补充符号标致示例16, 焊缝尺寸符号, 是表示焊接坡口和焊缝尺寸的符号, 必要时, 可以在焊缝符号中标注尺寸, 确定焊缝位置的尺寸不在焊缝符号中标注, 应将其标注在图样上, 焊缝尺寸符号及标注位置, 焊缝尺寸符号及标注位置, 焊缝尺寸符号17, 焊缝尺寸符号18, 焊缝补充符号的标注19, 指引线由箭头线和两条基准线, 实线和虚线组成, 基准线的虚线可以画在实线的上侧或下侧, 指引线20, 基本符号在实线侧时, 表示焊缝在箭头侧, 基本符号在虚线侧时, 表示焊缝在非箭头侧, 对称焊缝或双面焊缝, 可不加虚线21, 焊缝尺寸符号及数据标注的原则, 焊缝尺寸符号及数据标注的原则22, n nxL(e)L(e)n nxL(e)L(e), 焊缝长度方向上的尺寸, 标注在基本符号的右侧。

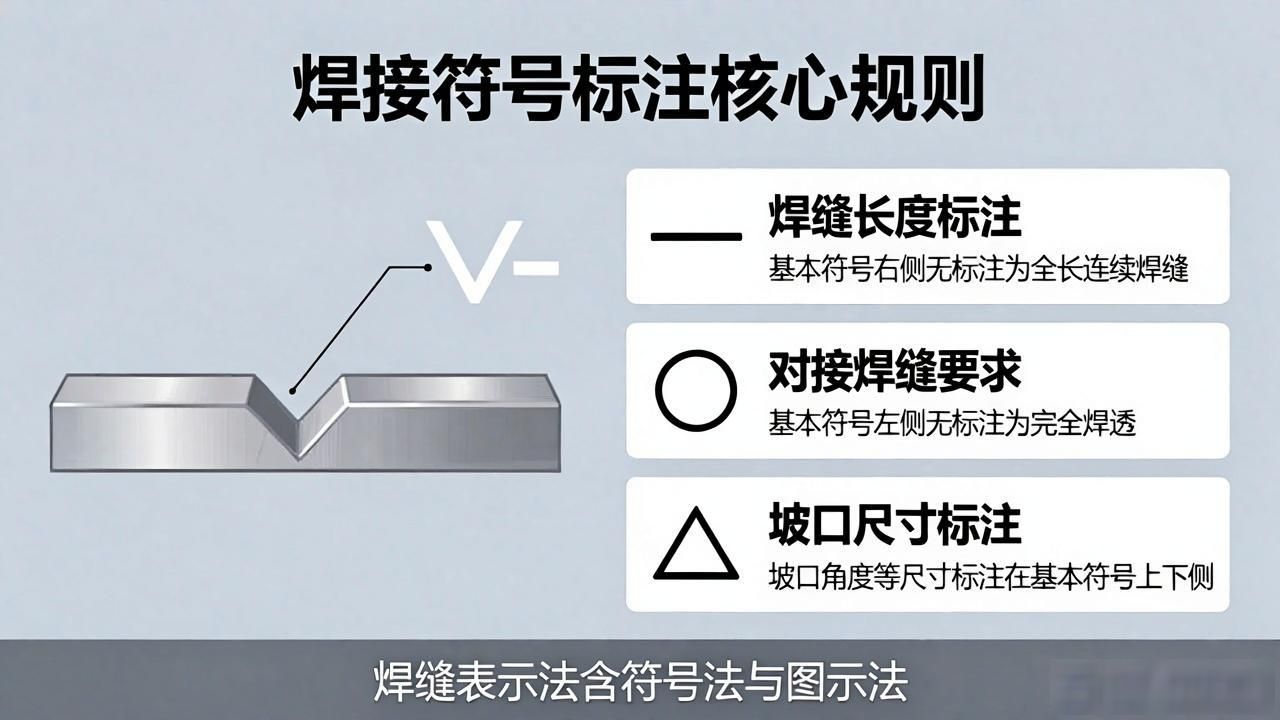

基本符号右侧, 当没有任何尺寸标注, 且不存在其它说明时, 这意味着焊缝于工件的整个长度方向上是连续的, 23s h c s h c, 焊缝横截面上的尺寸，标注在基本符号的左侧。基本符号左侧, 若没有任何尺寸标注, 并且没有其它说明时, 这意味着对接焊缝应完全焊透。24坡口角度、坡口面角度、根部间隙等尺寸, 标注在基本符号的上侧或下侧。塞焊缝、槽焊缝带有斜边时, 应标注其底面的尺寸a、β、b , a、β、b。25尺寸标注示例。26尺寸标注示例。27尺寸标注示例。28焊缝的图示表示法, 焊缝除了能够用上述符号标注法表示外面, 也能够用图示法。在图样中, 能够用视图、剖视或剖面图、局部放大图和轴测图表示。29焊缝的图示表示法。30焊条电弧焊—111, 埋弧焊—12, 熔化极惰性气体保护焊 – 气体保护焊—135, 钨极氩弧焊（TIG）—141, 点焊—21, 缝焊—22, 焊接方法代号（常用）, 焊接方法代号（常用）, 氧乙炔焊—311, 摩擦焊—42, 电子束焊—76, 锣柱焊—78, 火焰切割— 81, 硬钎焊—91, 软钎焊—94。31焊缝的形状, 可以用一系列几何尺寸来表示, 不同形式的焊缝, 其形状尺寸也是不一样的, 焊缝形状, 和尺寸,焊缝形状和尺寸, 1.焊缝宽度, 2.焊缝余高, 3.熔深, 4.焊缝厚度, 5.焊角, 6.焊缝形状系数, 焊缝形状和尺寸。32角焊缝宽度, 对接焊缝宽度, 焊缝表面与母材的交界处叫焊趾。

焊趾中间, 所存在的, 焊缝表面与之的距离, 被称作焊缝宽度, 焊缝宽度为33, 超出母材表面连线, 之上的那部分, 焊缝金属的最大高度, 被叫做焊缝余高, 在动载或者交变载荷之下, 它不但不会起到加强的作用, 反而因为焊趾处应力集中, 容易出现脆断, 所以余高不能过高, 焊条电弧焊的余高值一般是0至3mm34, 焊接接头横截面上, 母材或者前道焊缝熔化的深度, 被叫做熔深, 对接接头熔深, T形接头熔深, 熔深35, 角焊缝的熔深, 需通过切片显微镜观察, 36焊缝横截面上, 从焊缝正面到焊缝背面的距离, 被叫做焊缝厚度, 对接焊缝的厚度, 焊缝厚度, 焊缝厚度37焊角, 角焊缝的横截面中, 从一个直角面上的焊趾, 到另一个直角表面的最小距离, 被叫做焊角, 焊角, 焊角, 焊角, 焊4角凸度38焊角尺寸, 角焊缝横截面中画出的最大等腰直角三角形中, 直角边的长度, 被叫做焊角尺寸, 焊角尺寸焊角尺寸焊角尺寸焊角尺寸焊角尺寸凸度39焊缝计算厚度, 是设计焊缝时所运用的焊缝厚度, 对接焊缝焊透的时候, 它等同于焊件的厚度, 角焊缝的时候, 它等同于在角焊缝横截面内画出的最大等腰直角三角形中, 从直角的顶到斜边的垂线的长度, 焊缝计算厚度40焊缝计算厚度41焊缝背面与母材相交界的地方, 被叫做焊根, 对接试板指焊缝反面的根部, 角焊缝指焊缝形成直角三角形的那个直角点。

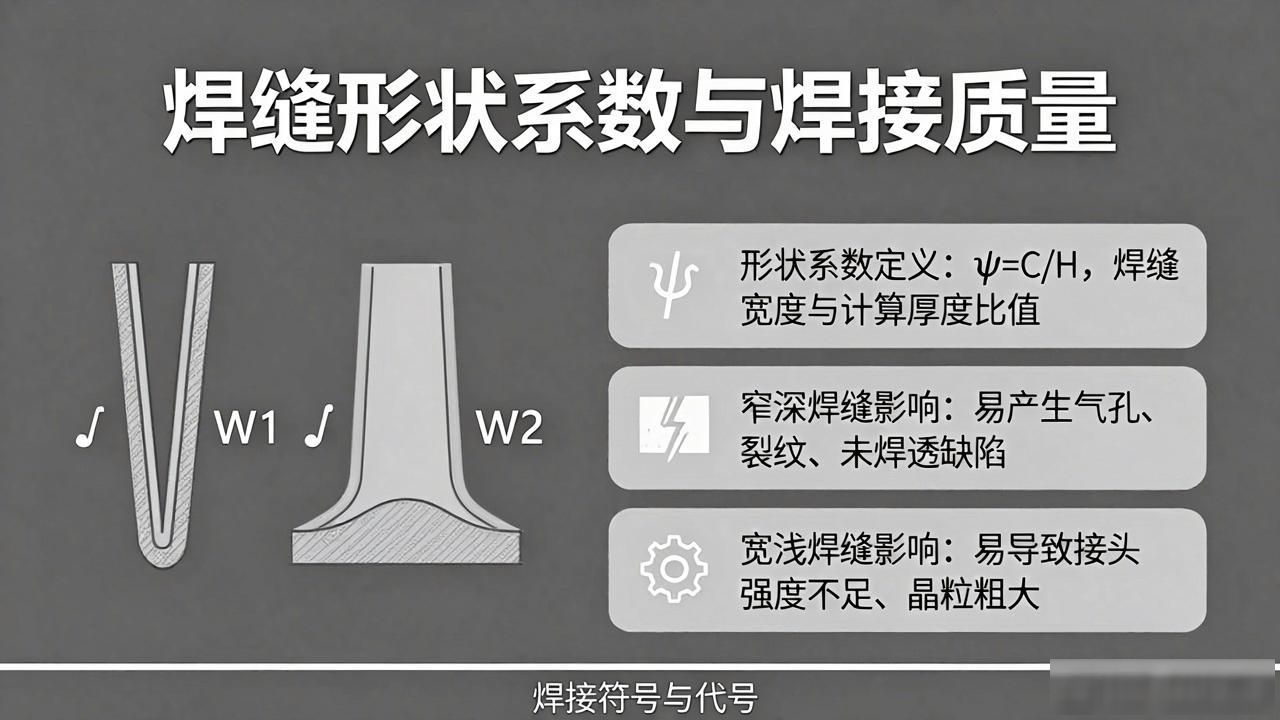

在熔焊时, 针对焊根42, 于单道焊缝横截面上, 存在焊缝宽度（C）与焊缝计算厚度（H）的比值（ψ = C/H）, 此比值被称作焊缝形状系数 , 焊根所对应的焊缝形状系数43分大小两种情况, 一种是焊缝形状系数小, 另一种是焊缝形状系数大 , 此焊缝形状系数的大小对于焊缝质量有十分严重的作用和影响, 要是形状系数过小、则焊缝体现为窄且深, 这种情形极易造成产生气孔、夹裹杂质以至出现裂纹, 要是形状系数过大、那焊缝呈现为宽且浅, 易于出现未焊透等状况 , 因此需要将焊缝形状系数控制在合理的数值范围当中, 就是有关于焊根的这个焊缝形状系数44 谢谢谢谢还单独占据一行有点特别再就是全包含在整个意思里的这句话最后还有个看似突兀的45标点是句号。
