cad焊接符号大全

时间是2019年5月24日 14时44分42秒, 编辑, 来源是世界泵阀网, 点击数达702, 如下图示, 存在一条参考线, 一些别的单元标记能够置于参考线的周边。

cad焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T专门被用于特殊的焊缝情形, 像焊接方法出现变动、焊条发生改变之类的, 在图纸上面能够有具体详细的参考说明。要是不存在参考价值或者不需要进行规范的话, 尾缀能够不被使用。②参考线上存在的S记号S需要根据焊缝的类型来决定, 像存在坡口焊缝的熔深情况、填角焊缝的尺寸状况、塞焊或者开槽焊缝的尺寸情形、点焊或者凸焊焊缝的剪切强度情况等, 这个记号通常是处在焊缝符号的左侧。

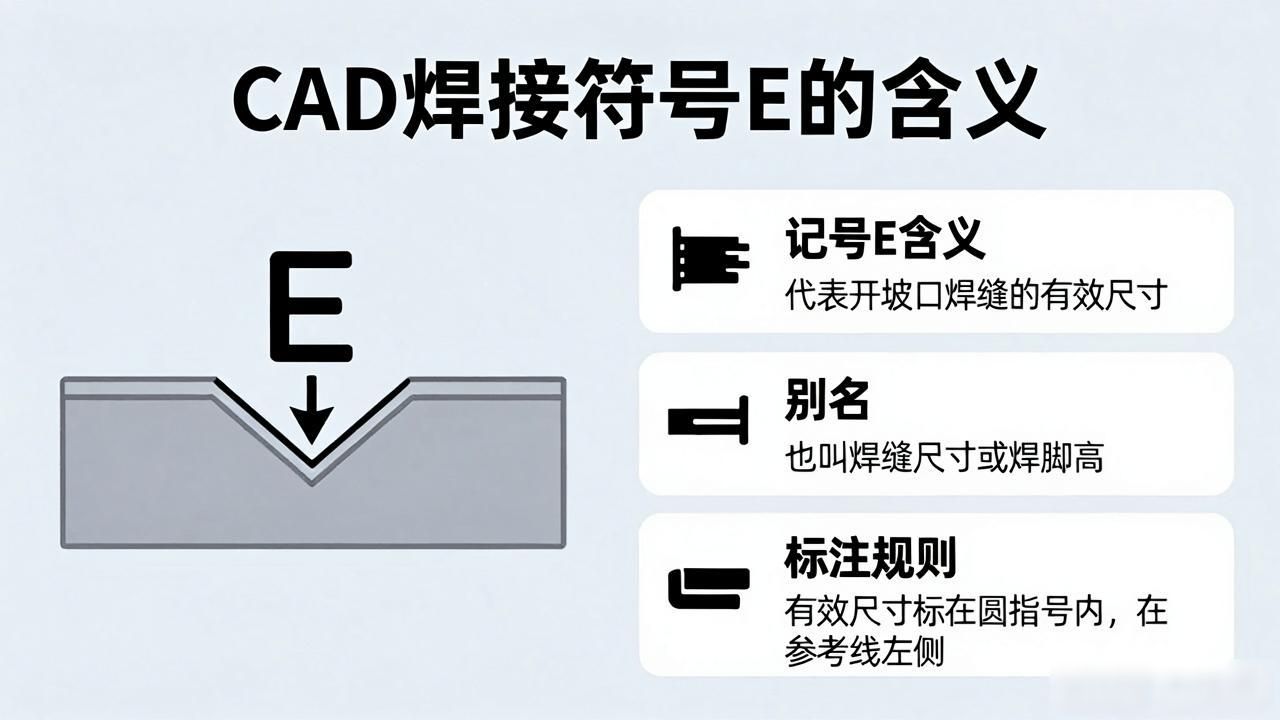

③记号E于此处所代表的是一个开坡口焊缝的有效尺寸, 此有效尺寸亦被称作焊缝尺寸或者焊脚高。有效尺寸的尺度标注在圆括号当中, 不管箭头指向何处之地, 这项尺寸以及坡口始终处在参考线上焊缝符号的左边。

④R于此处所代表的, 是形成所需形状的那些焊缝数之间的空间, 针对对接接头而言, 其呈现为敞开的根部。要是属于塞焊或者开槽焊缝, 此情形下的R表示的是填充深度。而这个记号所处的位置, 是在焊缝符号的中间部位。

⑤在这儿, A所体现的意味是对接接头的坡口角度, 也就是倾斜角, 并且它还涵盖了塞焊焊缝的沉入角度。

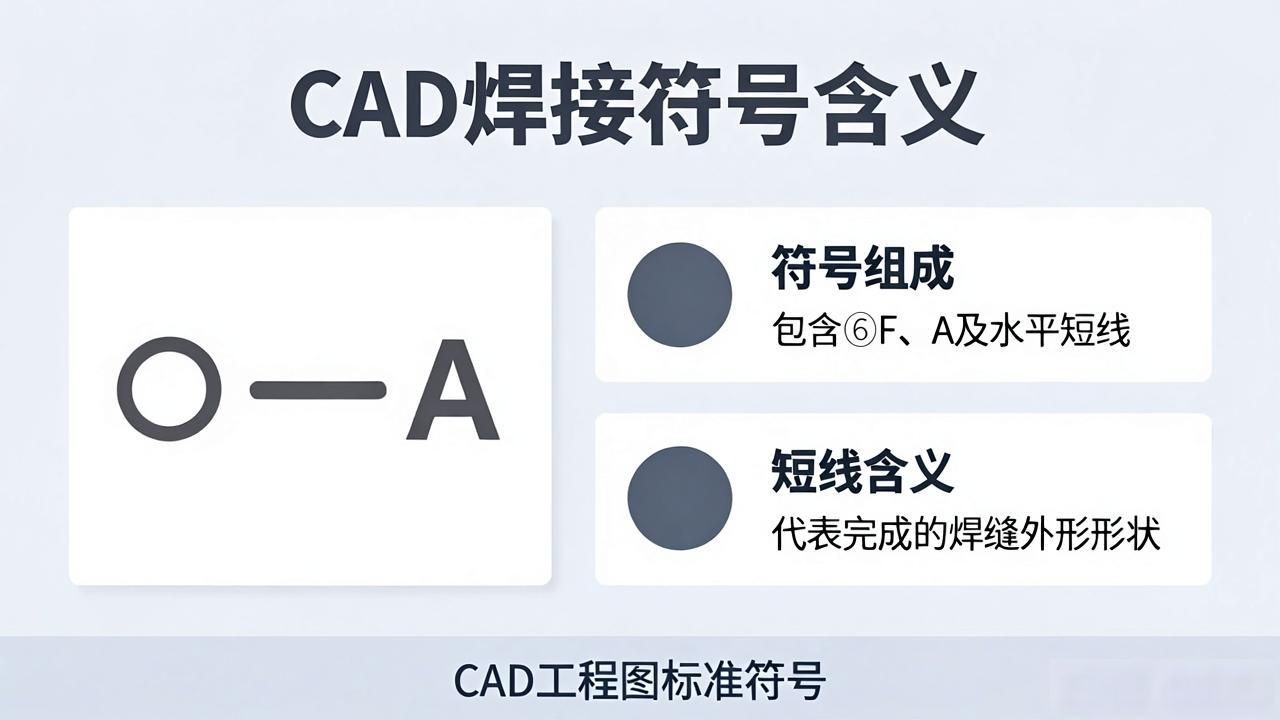

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F于此处所展示的是获取所需焊缝外形的方式, 焊缝外形能够借由以下这些办法予以获取, 分别为: 打磨(G)、机械加工(M)、铲削(C)、锤击(H) 、滚轧(R), 抑或是其他(U)。

⑧L于此处代表焊缝长度, 该长度标示始终处在焊缝符号的右侧, 不管箭头处于啥位置, 此位置一直保持不变。

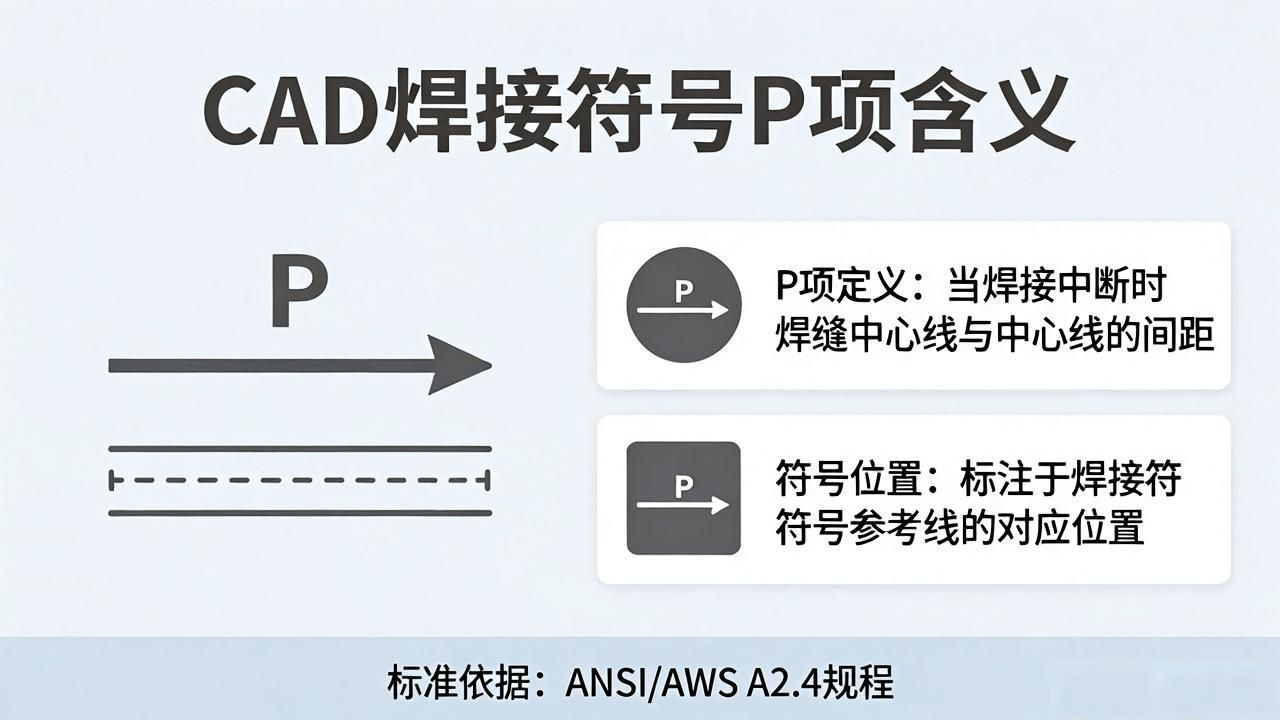

⑨P在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩, (N), 在这儿, 代表, 点焊、缝焊, 栓焊、塞焊, 开槽焊或者凸焊焊缝, 所要求的数量。
