1、具备完整信息的焊接接头或者钎焊接头, 会通过焊接符号凭借标准图示的形式以及缩写代码进行标示, 像接头具体所处位置, 接头制备的方式以及接头检测的方式等, 焊接符号完整的代码体系在美国焊接学会采用的最新版本的焊接、钎焊与无损检验的标准符号这款规程里作出了详细阐释, 焊接符号所含信息众多, 并且相当繁杂, 在实际生产过程中, 大多数从事焊接设计的人员仅仅运用了其中占比极少数的一部分。焊接符号能示意的接头类型, 焊缝坡口形状, 焊缝之类型, 焊接所采用的方法, 相关规程或程序等信息, 被包含于符号中的信息及单元里。那焊接符号究竟能够提供什么信息呢? 所提供的信息如下。
2、排序、处于何种位置的焊缝、对于质量的要求、哪样的次序的焊缝、明确的焊缝尺寸、最终所呈现的焊缝轮廓情况、工艺方面的要求等等。问题2: 焊接符号究竟是由哪些单元组合形成的? 答: 一个焊接符号是能够涵盖如下这些单元范畴的。参考线、箭头、基础的焊接符号、具体的尺寸以及其他相关数据、补充性质的符号、表示完成状态的符号、尾缀部分、所遵循的规程、采用的焊接方法或者是其他方面的一系列内容。参考线以及箭头。问题3: 参考线到底是什么东西? 答: 参考线乃是构成一个焊接符号的根基所在, 是由处于水平位置绘制的线条组合形成的。参考线必须画在靠近所要表示的焊接接头符号的旁边。每
3、存在这样子一个情况, 有那么一个焊接符号单元, 它必须得依据符号标准, 放置于参考线周边的一个恰当位置之上。水平参考线以及焊接符号单元存在着明确位置像图1所展示的那样。问题4就来了, 焊接符号里头各个单元的标准位置会是怎样去进行安排处理的呢? 答案做出这般回应, 是这样的, 图1所呈现出来给大家看的是一条供为参考用的线, 好多个别样的单元标记是能够放置于参考线的周围范围之上的。而且有着典型样式或者说是特征的焊接符号, 明确显示出了各种各样的用于定位焊缝所必备的一些信息资讯在其中, 并涵盖涉及到的内容如下。尾缀呈现为T, 这个尾缀它的使用是仅仅只是专门至于特殊的焊缝情况时才会用到的, 比如说有的焊接方法出现了改变, 或者会有焊条发生了更替等等这样的情况, 在这样子的情况下, 是能够在印刷出来的图纸之上出现详细的、可作为参考的说明内容的。如果没有参考意义或无须规范，尾缀可以省略。
4、参考线上的 S 记号, 其取决于焊缝类型, 比如有坡口焊缝的熔深这个状况下, 还有填角焊缝尺寸的情形, 以及塞焊或开槽焊缝的 尺寸状况, 另外点焊或凸焊焊缝的剪切 强度这般, 此记号通常是处在焊缝符号 的左边。记号 E , 在这儿代表着一个呈开坡口焊缝的有效尺寸, 这也被称作焊缝尺寸, 或者焊脚高。有效尺寸的尺度标在圆括号内, 不管箭头指向何方之地, 这个尺寸和坡口始终位于参考线上焊缝符号 的左边。在这里, R代表的是, 形成所需形状的焊缝数之间的那个空间, 对于对接接头而言, 它是敞开的根部。要是属于塞焊或者开槽焊缝, 那么在这里, R所表示的是填充深度。
5、这个记号处在焊缝符号中间的那个位置, A在这儿是对接接头坡口角度（倾斜角）的意思, 还涵盖塞焊焊缝的沉入角度, F跟A之间的水平短线, 于此处代表完成的焊缝外形形状, F在这儿表明获所需焊缝外形的办法, 焊缝外形能够借由下述办法取得, 打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。L, 于此处用以表示焊缝长度, 此长度标示, 向来都是处在焊缝符号的那里。

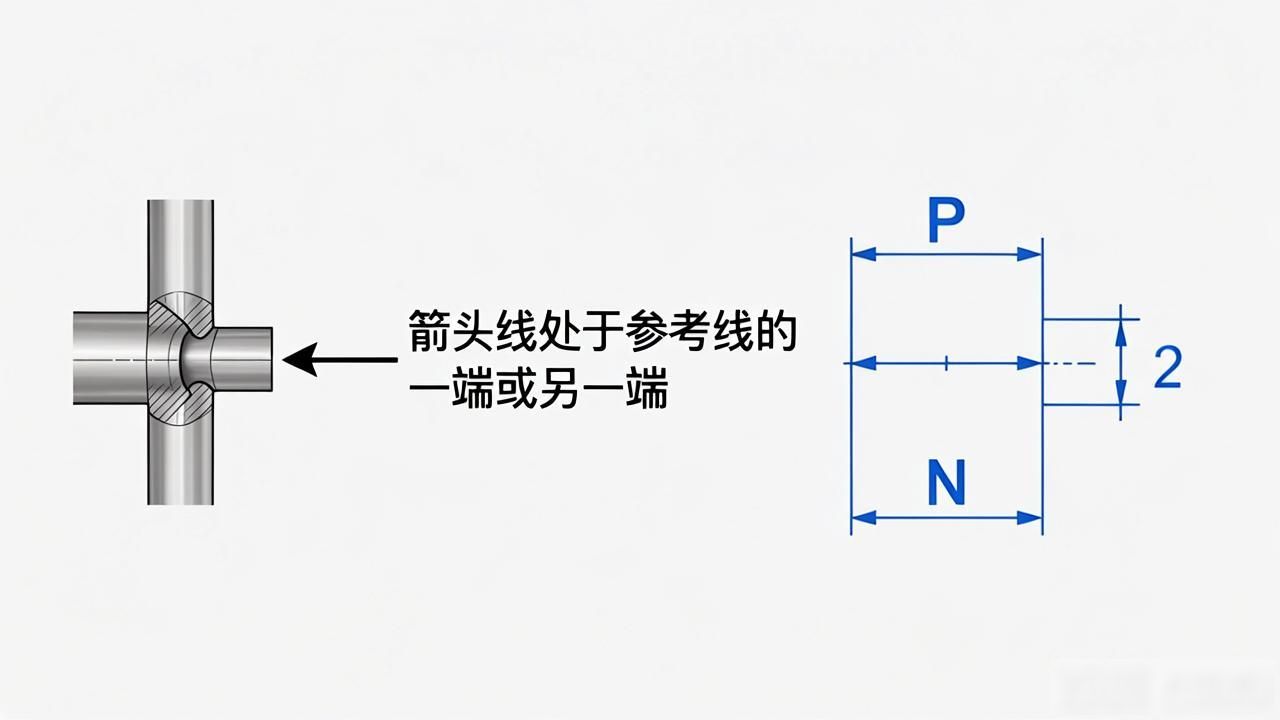

6、在其右边, 不管箭头处于任何地方, 这个地方始终不会改变。P在这里是指当焊接中断时焊缝的中心线与中心线之间的距离, （N）在这里表示点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的数量。问题5: 箭头通常放置在什么地方? 答: 箭头线处于参考线的一端或者另一端, 在焊接接头的箭头线的一侧存在一个箭头 , 这个箭头能够指向任何方向, 向上、向下或者向前、向后, 一个焊接符号甚至能够拥有多个箭头。 问题6：箭头符号告诉人们
7、什么样的信息? 回答是, 和箭头有关的符号, 放置在参考线各自接头一侧的上方或者下方。参考线的术语“箭头侧”, 指的是箭头指向焊缝接头的那一侧。处于参考线箭头侧的符号, 意味着接头的箭头侧。处于参考线另一侧的符号, 意味着接头的另一侧。当从图纸底部观看时, 箭头侧总是更靠近观看者。箭头侧和另一侧的例子见图2。基本符号, 问题7: 什么是基本的焊接符号? 回答是, 基本的焊接符号如图3所示。问题8, 已对箭头侧与另一侧作了定义, 然而, 究竟该如何将焊接符号填充于参。
8、要考线上的情况吗, 回答是与此焊缝箭头侧以及另一侧相关的参考线上方、下方所存在的焊接符号的位置如同图4所呈现的那样, 需要留意的是, 要是被焊接的接头仅仅焊接其中一面, 这种类型的接头仅仅只需要一个焊接符号就行, 放置在跟接头施行焊接那一侧相对应的参考线的某一侧, 问题9是了解了基本的焊缝符号以及箭头的意义, 然而这些基本符号怎样去使用, 回答是这些基本符号使用的示例如同图5所展示的那般, 问题11是卷边焊缝符号到底该如何使用。答: 跟别的焊 接符号相同, 卷边焊缝符号极有用处。在箭头一侧的卷边焊缝符号的示例, 像图7所展示的那样。
9、 有那种组合焊缝符号, 问题14是这样的: 啥是组合焊缝符号? 答案是: 一个焊接的接头有时候常常不太可能仅仅只需一种类型的焊缝。于工程结构制造当中, 带有坡口的那焊缝常常会一同和另外一种焊缝, 像角焊缝, 连接起来进行焊接。当出现这种状况的时候, 人们能够看到参考线两边都存在焊缝符号, 就如同图9所显示的那样。问题15为: 为啥要使用多组参考线? 怎么样去看懂这些参考线? 答案是: 多组参考线把焊接操作的先后次序给体现出来了。第一次进行焊接操作, 是与箭头一同显示在多组参考线上的, 之后才去进行下一道线上的操作。
10、前, 前一回所进行的操作务必使之完成。远离箭头的每一条线, 都会给出每次连续出现的操作所涵盖的相关信息, 这些操作之中, 还包含一些尾缀里并无涵盖的焊接补充信息, 诸如检测方法之类。多组参考线的示例, 如同图10所展示的那般。补充符号, 问题16: 究竟什么是补充符号。答: 补充符号关联到焊缝的一些关键重要信息, 是跟其他的焊接符号相互结合于一起的, 可见图11。问题18: 现场焊接符号到底怎样表示 的标点符号。答: 现场焊接符号, 是于箭头以及参考线相结合的地方, 所呈现出的一面小旗。而这面小旗, 意味着该焊缝需要。

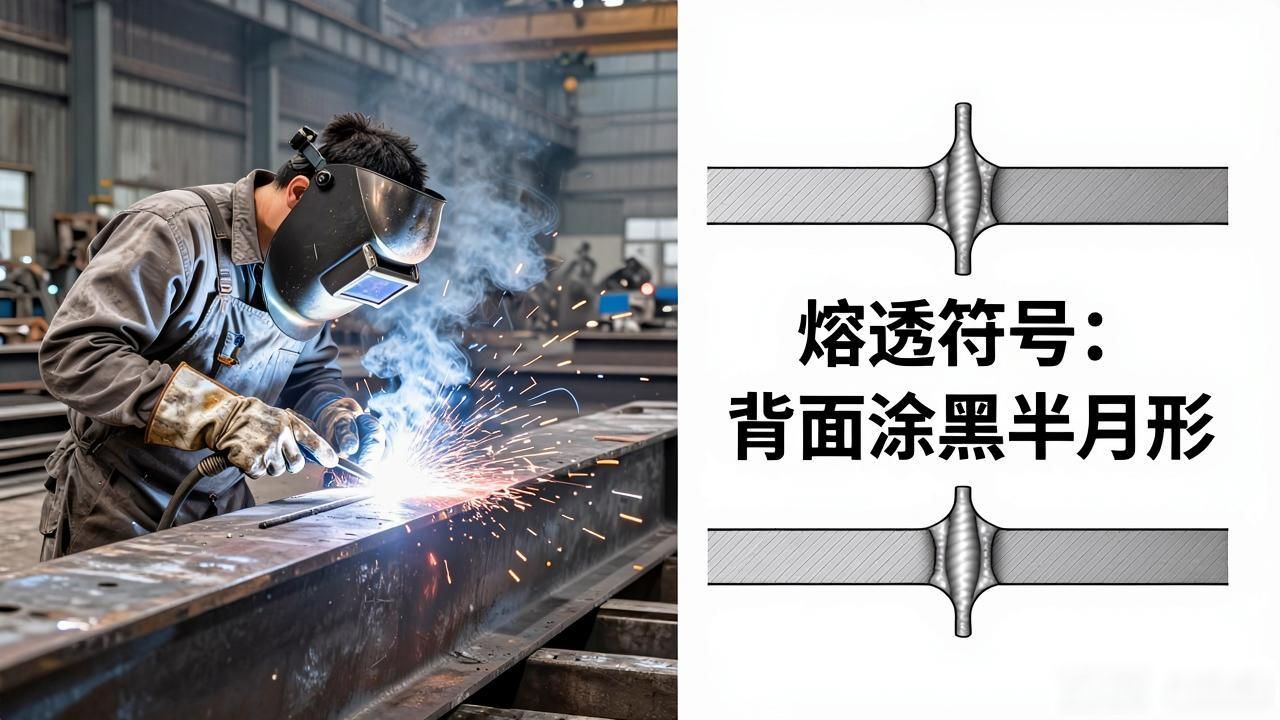

11、得在现场开展焊接工作, 并非于车间内事先焊接妥当, 表示现场焊接的好些焊缝符号就如同图 13 所呈现的那般。问题 19: 焊接符号怎样把焊缝熔透程度进行表示。答: 焊接符号所表示的熔透程度是个背面被涂黑的记号（于参考线一侧呈半月形状）。焊缝熔透符号呈现出在接头一面进行焊接时另一面的熔化状况, 此补充符号同样涵盖（立足于符号的左边）熔化量所需的尺寸规格。焊缝熔透符号的示例恰似图 14 展示的样子。问题 21: 间隔符号表达什么意思。 答：位于参考线上的间隔符号，一个方框，表示在接头
12、被放置于其间的材料, 被称作间隔或者插片。如同背面衬垫材料符号那般, 间隔符号的特殊规定于尾缀里标注, 如图１６所示。问题２２: 材料插入符号所表达的是何种含义? 答: 材料插入符号是处在参考线上的一个矩形符号, 此符号意味着在焊接接头之处所插入的填充材料带或者环。插片或者环在焊接期间完全熔化, 跟接头变为整体。可熔插片通常运用钨极氩弧焊来实施焊接。这个符号规定放置在与带坡口焊缝符号相反的那一边。被美国焊接学会也就是 AWS 进行规定, 要把可熔插片分类符号放到焊接符号的尾缀里。可熔焊接插片符号给出了例子, 像图 17 所展示的那样。还有问题 23 是关于焊缝外形符号表的。
13、示的是什么样的含义呢 , 答: 其外形符号所说的是针对焊缝表面形状提出的要求。焊缝的外形具有平滑 , 以及上凸 , 还有下凹这些情况。外形符号上面所出现的字母表明的是整修焊缝所采用的方法。C代表的是铲削 , G代表的是打磨 , H代表的是锤击 , M代表的是机械加工 , 而R代表的是滚轧。实际状况下焊缝外形要求对应的符号能够在图18中看到。问题20: 背面垫板符号表达的是什么样的含义呢 , 答: 矩形垫板符号意味着有衬垫材料被放置在带坡口焊缝的背面 , 这个符号去掉放置在带坡口焊缝符号。
14、在与相反一边不相关的另一边处, 和塞焊缝符号长得相像。还有一点关键要留意, 字母R能够被放置于符号里头, 这意味着焊接完成之后衬垫材料得被除掉。背面符号所规定的衬垫材料, 既能够跟母材保持一致, 又可以是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。所需的衬垫材料类型必须在尾缀那里标明。背面垫板材料符号的例子就如同图15展示的那个样子。 问题17: 带有圆圈的符号所代表的含义是什么呢? 答: 带有圆圈的符号处在将参考线和箭头连接起来的一个圆圈当中。表示某接头周边为连续焊缝这种情况的是这个符号, 即便是焊接的方向有可能出现变化。划有圆圈焊缝以及符号, 其例子像图12所展示的那样有如下景象。
15、 问题13: 一个完整的焊缝符号所需的最小单元是哪些? 答: 参考线, 加上箭头, 再加上基本焊接符号。 参考线, 加上箭头, 再加上尾缀。 二者之中选其一。 问题12: 箭头打折所表示的含意是什么? 答: 箭头打折意味着焊接接头两侧仅有一边必须开坡口。箭头所指向的材料是操作者在施焊前应该开坡口的那一边, 就如同图8所展示的那样。
16、问题10: 船形位置那儿的V形焊缝符号究竟该怎么去使用? 答: 单面处于船形位置的V形焊缝以及其符号就如同图6所展示的那样。问题24: 打底焊道跟封底焊道之间存在着怎样的差别? 答: 打底焊道, 是在厚板单面坡口对接焊这种情况下, 为了避免出现角变形或者是为了防止自动焊的时候发生烧穿现象, 进而先在接头背面坡口根部开展的一道焊接。封底焊道处于单面坡口对接焊的情况里，先是正面坡口焊缝完成焊接, 之后于背面把焊根清理干净, 接着开展的一道焊接, 其目标在于确保焊缝根部达成完全熔合。问题25是: 打底焊以及封底焊都运用了什么。
17、用啥符号。回答称: 这样的两种焊道运用了同样的符号, 然而焊接的次序于焊接符号的尾缀那儿有相应规定, 或者运用组合参考线。一般来讲, 打底焊道符号标注在离箭头较远一侧的第一条线上, 第二条之上为此焊缝坡口符号。打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头之后的第二条线上, 紧随的是焊缝坡口符号。封底和打底焊道的符号呈现如图19所示的模样。相关角焊缝尺寸, 问题26是: 究竟啥因素对决定角焊缝的尺寸起了作用? 答: 角焊缝尺寸, 是由焊缝尺寸里最短的焊脚高予以决定的, 可看图20。问题27。
18、角焊缝的尺寸于焊缝符号之上是怎样进行标注的，答, 角焊缝尺寸以焊脚高予以表示, 焊脚高尺寸标在角焊缝符号之侧旁, 像图21所呈现的那样, 问题28, 角焊缝的长度怎样去确定, 答, 角焊缝是一条自一端至另一端接连不断的焊缝, 除非存有尺寸方面的限制, 如果焊缝并非要求为连续的, 在角焊缝符号右边要标注一个数码, 用以提示操作者焊缝的长度, 如同图22所表现的那般, 塞焊和开槽焊缝, 问题29, 塞焊焊缝的焊接符号是怎么予以规定的。 答：对塞焊焊缝尺寸的规定主要是沉
19、入角度以及焊缝填充深度, 像图24所呈现。 问题30: 开槽焊缝的尺寸怎样进行标注? 答: 开槽焊缝测量尺寸所依据的是开槽的宽度, 长条槽是开设于被焊工件的接合面上。焊接符号上面标记有开槽的长度, 通常位于焊缝符号的右侧。 问题31: 在塞焊焊缝或者开槽焊缝的底部能不能施焊上层焊道? 答: 能够于塞焊焊缝或者开槽焊缝的底部去施焊一层焊道, 然而此道焊缝实际上是处于塞焊还是开槽焊缝里的角焊缝, 不可以被称作塞焊或者开槽焊缝。在这样的情形下所形成的焊缝及符号好似图2这般。
20、问题32: 什么是表面焊道, 答: 表面焊道是指那样的金属, 那些堆焊在工件表面以求改善抗磨损性、增加表面硬度或者具有耐蚀性的金属。为改善表面硬度或抗磨损性所采用的填充金属称作表面堆焊。这种工艺时常被用于推土机刃板、铲斗以及岩石破碎设备上。另外, 问题33: 表面焊道的尺寸和焊接符号怎样去表示, 答: 堆焊焊道的尺寸是从工件表面到焊道面, 也就是说堆焊材料的高度。如图26所示的是堆焊焊道尺寸及符号 , 角焊缝尺寸l , 问题26: 什么因素决定了角焊缝的尺寸 , 答: 角焊缝尺寸, 是由焊缝尺寸里最短的焊脚高来决定的 , 见图20 , l 问题27: 角焊缝的尺寸在焊缝符号上是怎样标注的 , 答: 角焊缝尺寸用焊脚高表示 , 焊脚高尺寸, 标注在角焊缝符号的旁边 , 是如图21所示那样的 , l 问题28: 角焊缝的长度如何确定 , 答: 角焊缝是一条从一端到另一端连续的焊缝 , 除非有尺寸限制。要是焊缝并非要求呈现为连续的状态, 那么在角焊缝符号的右侧位置, 应当标注上一个数码, 据此用以提示操作者关于焊缝的长度情况, 就如同图22所展示的那样。
