1、。焊接符号全集, 其以标准图表以及缩写代码的形式, 来表示焊接接头或者钎焊接头的完整信息, 比如说接头的位置, 还有接头是如何准备的, 以及接头是如何测试的。美国焊接学会最新版本焊接、钎焊与无损检验的标准符号 (ANSI/AWS A2.4), 详细地描述了焊接符号的完整代码系统。焊接符号包含着大量的信息, 十分复杂。大多数的焊接设计师在实际生产当中, 仅仅使用其中的几个。符号里边的信息以及单位问题1:焊接符号能够提供什么样的信息? 答: 焊接符号能够给出如下信息。其中有: 接头种类, 焊缝坡口形态, 焊缝类别, 焊接方式, 规定情形或者程序, 焊缝所处位置, 质量考量标准, 焊接先后顺序, 焊缝尺寸大小, 最终焊缝外形轮廓, 工艺方面的要求等等。问题 2:焊接符号是由哪些单元构成的? 答: 焊接符号能够涵盖这般单位。有: 参考线, 箭头, 基本。
2、把焊接符号、尺寸以及其他数据、补充符号、完成符号弄清楚后, 再看尾部、程序、焊接方法诸如此类。参考线和箭头方面有个问题3: 基准线究竟是什么? 答案是: 参考线乃是焊接符号的根基所在, 它是由水平线构成的。参考线必须得画在要去表示的焊接接头符号的附近之处。依据符号标准, 每个焊接符号单元都必须放置在参考线周边的恰当位子上。水平参考线和焊接符号单元的位置就如同图1所展示的那样。问题4: 焊接符号里每个单元的标准位置是按照怎样的方式来排列的? 答: 图１呈现出一则参考线, 好些别的单位标记能够放置于参考线的周边。典型性的焊接符号展现出各类定位焊缝的某些信息，涵盖以下这些内容。(1)尾部ｔ单单用以特别焊缝, 举例来说, 焊接方式变更、电极变更之类的。这能够在附图里予以详细参照。要是不存在参考价值或者规范, 后缀是能够省略的。基准线上的Ｓ。
3、标记S由焊缝的类型来决定, 像坡口焊缝的熔深之类, 还有角焊缝的尺寸, 以及塞焊或凹口焊缝的尺寸, 另外就是点焊或凸焊的剪切强度等。所述标记常规情形下处在焊接符号的左侧。此地的标记e是指坡口焊缝的有效尺寸, 这种尺寸也被叫做焊缝尺寸或者焊脚高度。有效尺寸的大小是用括号标注出来的。不论箭头指向何方, 该尺寸以及坡口皆在参考线之上焊接符号的左侧位置处。于此, R指的是形成所需形状的焊缝数量它们之间所存在的空间, 这个空间属于对接接头的开口根部。在出现塞焊或开缝焊事实之际, 这里的r代表填充深度。该标记在焊接符号的中间位置, 这里, A所表示的是对接接头的坡口角度, 也就是倾斜角, 它还涵盖了塞焊焊缝的下沉角度, F与A之间的水平短线, 在此处意味着完成的焊缝形状, 此处的F代表着获取所需焊缝轮廓的方法, 是能够通过以下方法得到的, 研磨, 即g。
4、关于加工方式, 存在加工（m）、铲（c）、锤打（h）、碾压（r）以及其他（u）等情况。在这当中, L代表焊接长度, 它一直置于焊接符号的右侧。不管箭头处于什么位置，这个位置始终保持一样。p所指的是焊接中断之际, 焊缝中心线与中心线之间的距离。而（N）这里则指明了进行点焊、缝焊、螺栓焊、塞焊、槽焊或者凸焊所需的数量。问题5是, 箭头通常放置在哪里? 作答是, 箭头线摆在基准线的一端或者另一端, 在焊接接头箭头线的一侧有个箭头, 它能够指向任意方向, 诸如向上、向下, 或者向前、向后。甚至焊接符号能够存在多个箭头。问题6: 什么信息被箭头符号告知人们? 答: 放置在参考线每个关节单侧上方或者下方的是跟箭头有关的符号。术语“箭头侧”的参考线, 指的是箭头所指向焊接接头的那一侧。接头箭是基准线箭头侧的符号所指的。
5、侧向头部。基准线另外那一侧的符号所指的是接头的另外一边。当从图的底部去观察时, 箭头所在的那一侧始终是更靠近观察者的。箭头那一侧和另外一侧的示例请看附图2。关于基本符号的问题7: 基本的焊接符号究竟是什么? 回答是: 基本焊接符号就如同附图3所展示的那样。问题8: 箭头一侧以及另外一侧均已被定义, 然而要怎样去填充参考线上的焊接符号? 回答是: 参考线上与箭头一侧以及焊缝另外一侧相关的上下焊接符号位置如同附图4所呈现的那样。需要留意的是, 要是焊接接头仅仅在于一侧进行焊接的话, 这一类型的接头仅仅只需一个焊接符号, 并且要把它放置在跟接头焊接侧相对应的基准线的一侧。问题9: 我清楚基本焊接符号以及箭头的含义, 然而怎样去使用这些基本符号? 答: 这些基本符号的例子呈现如图5所示。问题10: 怎样去使用卷边焊缝的符号? 如同其他焊接符号那般, 卷边焊接符号十分。
6、有作用, 如图7呈现的那样是箭头边的卷边焊接符号的示意示例了, 对于组合焊接符号的提问是问题11是这样的即到底何物是组合焊接符号呢, 回答是, 有的时候接头会面向好多类别的焊接的呢存在的时候, 用另外一种焊缝比如像角焊缝来进行焊接着一起在此状况发生之际针对有坡口那些来说的带坡口的焊缝在去进行那工程结构制造里头出现此种情况之时能够看到焊缝符号在基准线两侧那儿的样子就同图9示出的是一样的哟接着是Q12询问为何要运用多组基准线呢以及怎样去领会这些基准线呢回答是多组基准线是用来代表焊接操作的先后顺序的。第一个焊接操作, 通过向多组参考线用箭头进行显示, 它还附有这样要求先前的一个操作必须, 要在紧接着的下一行操作开始之前, 就得完成。每一行, 远离箭头的那些, 全都给出了针对每一次连续操作的相关信息；于那些信息里, 包含一些处于尾部并未包罗完全的焊接补充信息；像检测此焊接用具体方法等。涉及到例如类似的样式, 像图示般多组参考线的示例由图10进行呈现展示出来。附带上补充符号, 进而还有问题13它追问到底, 究竟什么堪称这补充符号呢? 答案是, 这补充符号所涉及到的是。

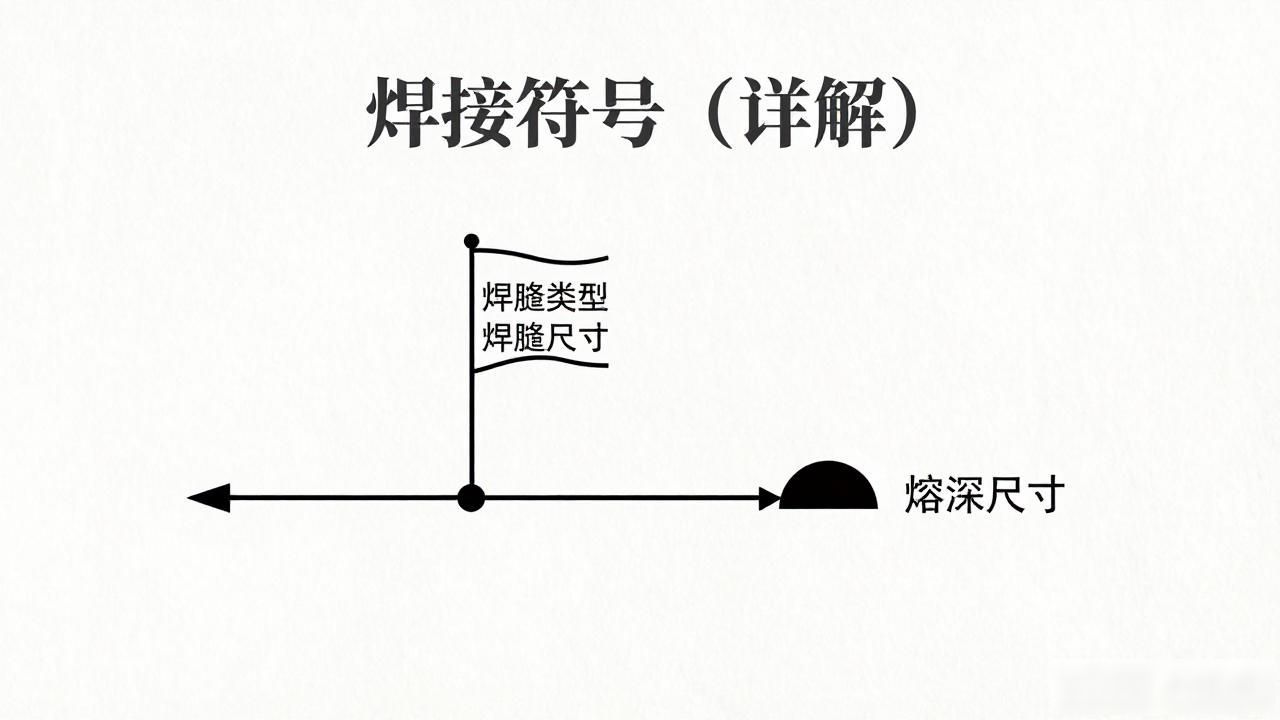

7、一些属于焊缝的重要信息, 同其他焊接符号相结合, 呈现出的样子如图11所示。问题14是: 现场焊接符号是以怎样的方式进行表达的? 答案是: 现场焊接符号乃是处于箭头跟参考线相交接之处的一面小旗。此标志所表达的意思是焊缝应当在现场实施焊接, 并非于车间当中预先焊接。如图13所示的是好几个代表现场焊接的焊接符号。问题15是: 焊接符号怎样去表示焊缝的熔深? 回答是: 依靠焊接符号所表示出来的熔深为背面的黑色标记（也就是基准线一侧呈现半月形的那种）。焊缝熔深符号意义为表示焊接另一侧时接头一侧的熔化状态。那个该进行补充的符号, 还涵盖着, 针对(符号左侧)熔化量所需要的尺寸。焊缝熔深表以符号的示例情况, 如同图14所展示的那样。问题16: 间隔符号究竟是什么意思呢? 回答是: 参考线上存在的间隔符号, 是一个呈现为方框形状的东西, 它表示放置在接缝内部的材料, 这种材料被称作间隔或者插入。就恰似靠垫材料符号那样, 间隔符号的特殊规定标记处于。
8、于所示图形来讲, 其尾部是如图16呈现的那般。针对问题17而言, 要问的是插入符号所具备何种意思? 对此所给出的回答是这样的, 一种放置在参考线上的形式为矩形的符号被称作材料插入符号, 借助该符号能够表明处在焊接接头位置处插入的情形为填充材料带或者是环有所不同的情况。嵌件或者环这二者在焊接进程里会无一保留地达到完全熔化这样子的状态, 并且最终会与接头相互融合成为一个整体相连的样子。易熔嵌件一般情况下是借助采用钨极氩弧焊这种焊接方式来进行焊接操作的。该特定的符号是被指定放置的位置是在坡口焊接符号的相对的一侧的。对于在焊接领域有着规定作用的美国焊接学会也就是AWS明确规定指出, 能够将可熔嵌件分类符号放置的位置设定为放在焊接符号的尾部的地方。图17明确显示出了一些可熔嵌件的符号示例的图。针对问题18则提出疑问的便是焊缝形状符号是什么含义? 句号。答, 形状符号展现对焊接表面形状所要达到的要求, 焊缝轮廓含有光滑、凸起以及凹陷这几种情况, 形状符号之上的字母用来表明修整焊缝的办法, 有铲这种方式, 还有 g, 也就是研磨, 锤击这种方式, 机械加工这种方式, r 代表滚动, 实际焊缝轮廓要求所对应的符号可查看图 18。问题 19 问的是背板符号是什么意义, 答是矩形垫。
9、用于表示垫片材料放置于坡口焊缝背面的，是板的符号 , 该符号类似塞焊符号 , 只是它处在坡口焊接符号的另一侧 , 另需注意的一点是 , 字母r能够放在符号内 , 用以表示焊接后必须去除衬垫材料 , 由背面符号指定的垫片材料 , 可以与基材一样 , 也能够是铜 、陶瓷 、玻璃带 、焊剂 、气体或者其他材料 , 所需垫片材料的类型必须在后缀中注明 , 图15展示了背板的材料符号示例 , 问题20是 , 带圆圈的符号是什么意思? 答: 那个被称之为的标着圆圈的符号, 是处在连接有关参考线以及箭头周围所存在的圆圈当中的。此符号所表达的意思是, 接头周围存在着连续焊缝, 哪怕焊接方向会出现改变的情况。图 12 展示出了带有圆圈的焊缝以及该符号的示例。问题 21: 完整焊接符号所需要的最小那个单位是什么? 答: 是参考线箭头基本焊接符号, 是参考线箭头末尾部分, 你能够从这里面进行选择。
10、一个, 问题二十二: 箭指折扣啥意思, 回答: 箭指折扣意味着焊接接头的其中一侧得是斜着切的, 箭所指向的材料是焊接之前凹槽应该去开启的那一侧, 就如同图八展示的那样。问题二十三: 怎样在船的位置利用V形体的焊接符号, 答: 单单一侧船的位置之上的V形体的焊缝以及符号如同图六国呈现的那样。问题二十四: 后传球和后传球有啥不一样, 回: 进行根条焊接是在接头往后处坡口的根部那儿开展焊接作业, 用于避免单面坡口厚的板子对接焊在自动焊接进程里拐角处变形或者挨烧穿。封底焊属于单面坡口对接焊里的一种焊接方式, 先进行前坡口焊缝的焊接, 接着在背面将焊缝根部铲去, 这么做是为保证焊缝根部能完全熔合。问题25: 背焊与封底焊运用什么符号? 答: 这两个焊道采用相同的符号 然而是在焊接符号的尾部指定焊接顺序 或者运用组合参考线。背焊道的符号通常标记在远离箭。
11、头的第一条线上, 焊缝坡口符号标记于第二条线处。焊道符号总标记在焊缝符号另一侧。后盖焊道符号处在远离箭头的第二条线上, 其后面跟着焊接坡口符号。图 19 展现了封底及衬珠的符号。角焊缝尺寸问题 26: 何种因素决定角焊缝尺寸? 答: 角焊缝尺寸由焊缝尺寸里最短的焊脚高度决定, 如 图 20 所示。问题 27: 焊缝符号上所标注的角焊缝尺寸是多少? 这样答, 角焊缝的尺寸是用角焊缝的高度来表示的, 角焊缝的高度标记于角焊缝符号的旁边, 就如同图21所展示的那样。问题28是, 怎样确定角焊缝的长度呢? 答案是, 角焊缝属于从一端到另一端的连续焊缝, 除非存在尺寸方面的限制。倘若焊缝并非连续的, 那就要在角焊缝符号的右侧标记一个数字, 用以提醒操作员焊缝的长度, 恰似图22所呈现的那般。塞焊和开缝焊接。
12、问题29: 塞焊焊缝其焊接符号究竟是怎样被规定的? 答: 塞焊焊缝的尺寸主要被定义成下沉角度以及焊缝填充深度 , 像图24所展示的那样。问题30: 要怎样去标注开槽焊缝的尺寸? 答: 开槽焊缝的尺寸是依照槽的宽度来进行测量的 , 长槽设于被焊接工件的结合面上。焊接符号标起着槽的长度 , 一般是在焊接符号的右侧。问题31: 焊道能够应用在塞焊或者开缝焊的底部吗? 答: 能够在塞焊或者开缝焊的底部涂抹一层焊道, 然而这种焊缝实际上属于塞焊或开缝焊里的角焊缝, 不可以称作塞焊或开缝焊。在这种情形下形成的焊缝以及符号如同图25所展示的那样。表面焊缝问题32: 什么是表面焊缝呢? 答: 表面焊缝是指为了提升耐磨性、增添表面硬度或者具备耐腐蚀性而沉积于工件表面的金属。用于提高表面硬度或耐磨性的填充金属被叫做堆焊。这项技术通常应用于推土机铲刀、铲斗以及岩石破碎设备。问题33: 究竟该以怎样的方式去进行尺寸以及焊接符号的表达? 答案是: 堆焊焊缝的尺寸, 指的是从工件的那种外在表面一直到焊缝的表面, 也就是能够明确堆焊材料的高度所在之处。而堆焊焊缝的尺寸连同符号, 具体呈现的样子如同图26所展示的那般。角焊缝有着关于尺寸方面的情况 问题34: 到底是哪些因素起到对决定角焊缝尺寸的作用? 答案是: 角焊缝尺寸取决于焊缝尺寸之中进行比较之后而得出的最短的焊脚高度来决定它们, 其呈现的样子就好像图20所显示的那样来表示。问题35: 在对焊缝符号进行相应标注之时, 所标注出来的那角焊缝尺寸究竟是多少? 答案是: 角焊缝的尺寸把用角焊缝的高度进行表示来体现它, 角焊缝的高度处在这种标记的状态下是靠在角焊缝符号的旁边位置, 呈现的样子就如同图21那般。问题36: 怎样借此基础去做好确定角焊缝的长度这项动作? 答: , 角焊缝属于那种从一端起始进而延伸至另一端的连续焊缝, 当然得以除外情形之下不受到某些尺寸界限束缚条件为准则。要是焊缝形态并非呈现连续状态, 那么应当于角焊缝所对应的符号右侧位置标记上一个数字, 其目的在于向操作员给予提示, 告知焊缝的具体长度数值, 此情形恰如所展示的图22当中内容所示。
