对于施工人员而言, 焊接符号大全的重要程度, 还用得着我多费口舌去讲吗。先是设计员精心设计好图纸, 而后施工人员依据图纸展开施工, 哪怕只是出现一点点极小的差错, 都极有可能给建筑带来极为巨大的损失。故而不管身为施工员还是设计师, 都务必得把焊接符号大全牢记于心, 如此这般才能够确保工期平稳顺利地进展下去。贤集网的小编今儿个特意想详尽地跟大伙分享一下某些常见的符号。各位施工员以及设计师可千万得收藏好了。

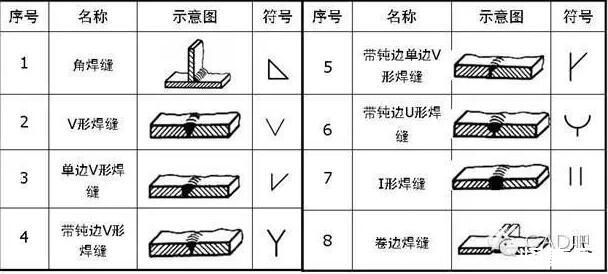

焊接符号大全, 是由一个个小小的焊接符号所构成的, 这些符号标注了施工的方法, 以及尺寸和手段, 虽说看上去密密麻麻不太好分辨, 可还是有其规律能够去寻找的, 焊接符号大多是由基本符号与指引线组成, 在必要的时候还能够加上一些辅助或者补充的符号, 基本符号有十三个, 大多是用以表示焊接面的形状的。

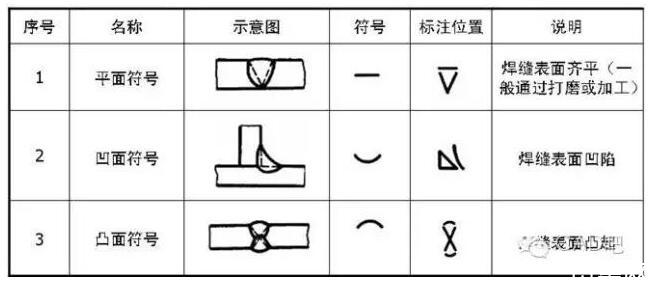

有着三种的焊接辅助符号, 其代表着焊接表面究竟是平着的, 还是凹陷下去的, 又或是突起起来的, 然而常规般是不会用到的, 故机械图纸之上极少能够见到它的样子。

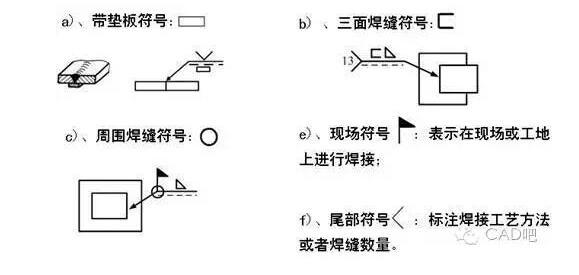

相对而言，焊接补充符号更为常见, 比如说, 用圆圈来表示焊接需环绕工件周边开展, 譬如, 用矩形表明焊接底部设有垫板, 再如, 有个黑色小旗子意味着在现场进行焊接, 补充符号总计有五个。
还有一些特殊符号，适用于特殊情况，一共有四个。
焊接符号大全里, 指引线必然是不可或缺的。指引线一般是由两条线以及一个箭头所构成的 , 两条线中一条是虚线 , 另一条是实线。要是进行双面焊接或者对称焊接 , 那就都使用实线。焊接所标注的在箭头的哪一侧 , 这也决定了基本符号应当在基准线的哪一侧。要是焊接在接头的箭头那一侧 , 基本符号就标注在实线处。要是焊接在非箭头那一侧 , 基本符号就标注在虚线处。而箭头能够标注在接头或者非接头那一侧 , 并且只允许弯一次。
偶尔, 要是焊接尺寸数目不多, 那么能够直接于焊接符号上方进行标注；要是数量过多, 那就会绘制一张机械制图来施行标注。尺寸符号存有十六个之数, 在标注之际必须留意, 于基本符号左侧标识意味着要实施完全焊头行为, 相反情况则意味着能够中断连续焊接作业。用以表示数量的符号通常标注于尾巴部分。而表示角度、间隙的那些符号要放置于上侧或者下侧, 代表长度的符号要放在右侧, 尺寸符号则放在左侧。
焊接符号大全，大家一定要好好记住哦，这个还是很重要的呀。
