【精品】常用焊接符号大全

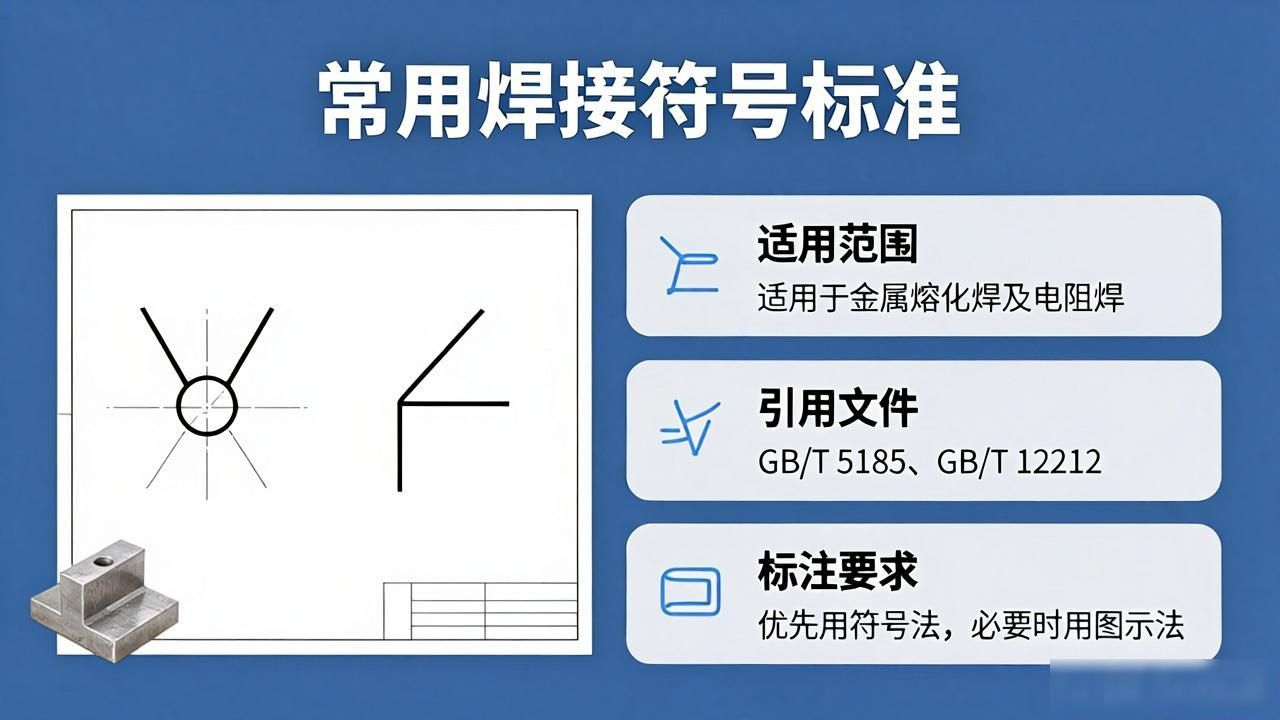

总共有24页, 其中第2页是常用焊接符号表示法, 1、范围, 此标准把焊接符号的表示方法给规定好了, 本标准是适用于金属熔化焊以及电阻焊的, 2、规范性引用文件, GB/T 5185, 这是金属焊接及钎焊方法在图样上的表示代号, GB/T 12212, 这是技术制图, 焊缝符号的尺寸、比例及简化表示法, 3、基本要求, 3.1、焊接符号应该明确地将所要说明的焊缝给表示出来, 不可以增添过多的注解。表示焊缝的方法包含焊缝图示法以及焊缝符号标注法。 通常应当采用焊缝符号标注法, 万一光采用焊缝符号标注法没办法表达清晰, 或者采用图示法相比标注法更简洁直观的时候, 能够采用图示法。 3.2 焊缝符号是由基本符号跟指引线组合而成的, 有需要的时候能够加上辅助符号、补充符号、焊缝尺寸符号。图形符号的比例, 按照GB/T 12212的规定, 其尺寸以及在图样上的表示的办法是这样的；GB/T 12212里常用的图示方法, 在附录C（规范性附录）里能看到。3. 3当专业标准对焊缝尺寸、焊接工艺做规定时, 焊缝符号之中要把这些内容表示出来。焊接方法在图样上进行标注的时候, 依照附录B（规范性附录）的规定来做。要求焊后进行加工的那种, 像是铲平、磨平、切削加工等, 应该在技术要求里标明。4符号4.1基本符号, 基本符号乃是用来表示焊缝横截面形状的符号, 它被列于表1之中。表1呈现基本符号, 序号有符号名称, 还有示意图以及焊缝符号, 1是代表卷边焊缝（卷边完全熔化）, 存在这样的注: 不完全熔化的卷边焊缝要用Ⅰ形焊缝符号来表示, 并且还要加注焊缝有效厚度S, 这被列于表72, 2是Ⅰ形焊缝, 3是V形焊缝，4是单边V形焊缝。
