焊接图纸符号标注图解示例

工程言语有一种是焊接符号, 它能把焊缝的形状, 几何尺寸, 还有焊接方法, 在图纸上简单且明了地说明出来。下面, 小编要给大家介绍焊接图纸符号标注图解示例, 一起来瞧瞧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

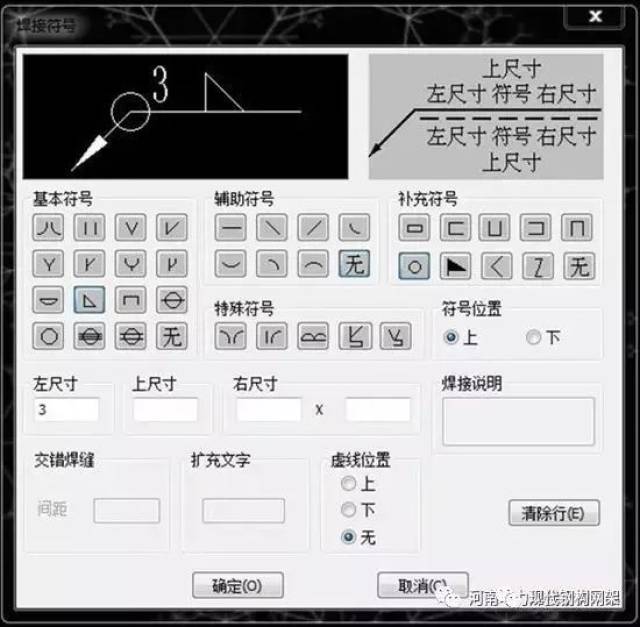

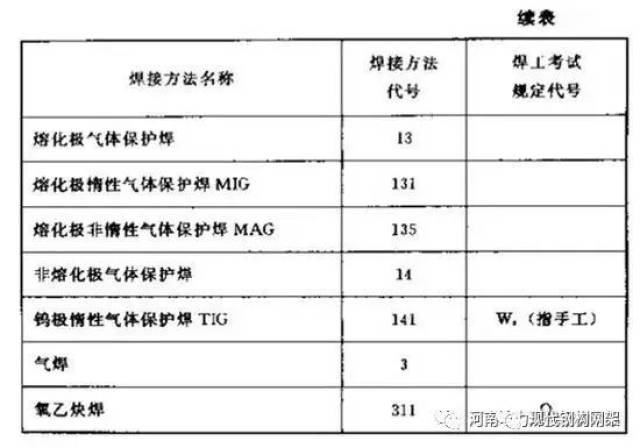

在焊接结构图样之上 , 焊接方法依照国家标准 -85 的相关规定 , 使用阿拉伯数字予以表示 , 并标注在指引线的尾部。常用焊接方法代号呈现于表 3 – 9 之中。要是属于组合焊接方法 , 则可用 “ / ” 进行分开 , 左侧代表正面或者盖面的焊接方法 , 右侧代表背面或者打底的焊接方法。举例来说 , 倘若有一种 V 形焊缝情况 , 先是采用钨极氢弧焊进行打底操作 , 而后使用手工电弧焊进行盖面操作 , 那这种情况表示为 141/111。

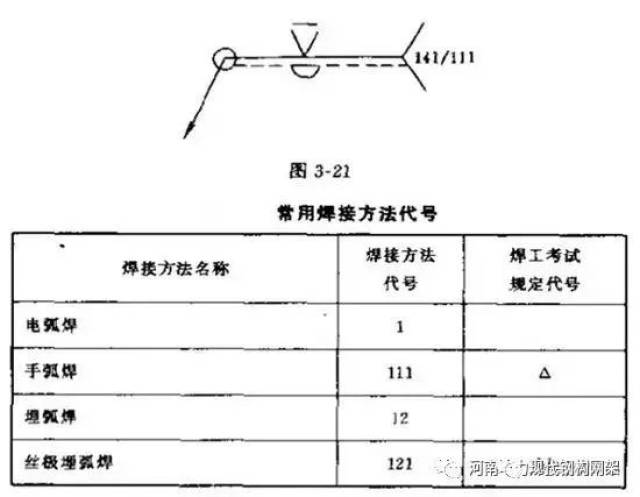

见图3-21的内容为焊缝符号以及焊接方法代号的标注示例, 此图所呈现的是V形坡口对接焊缝, 涉及反面封底焊, 正面焊缝表面呈现齐平状态, 其焊接方法包含打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。

二、焊接符号表示方法

钢结构焊接符号含义大全

把该依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属于建筑学科等, 属于建筑行业类, 所以在进行它的标注时, 常常随着有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：

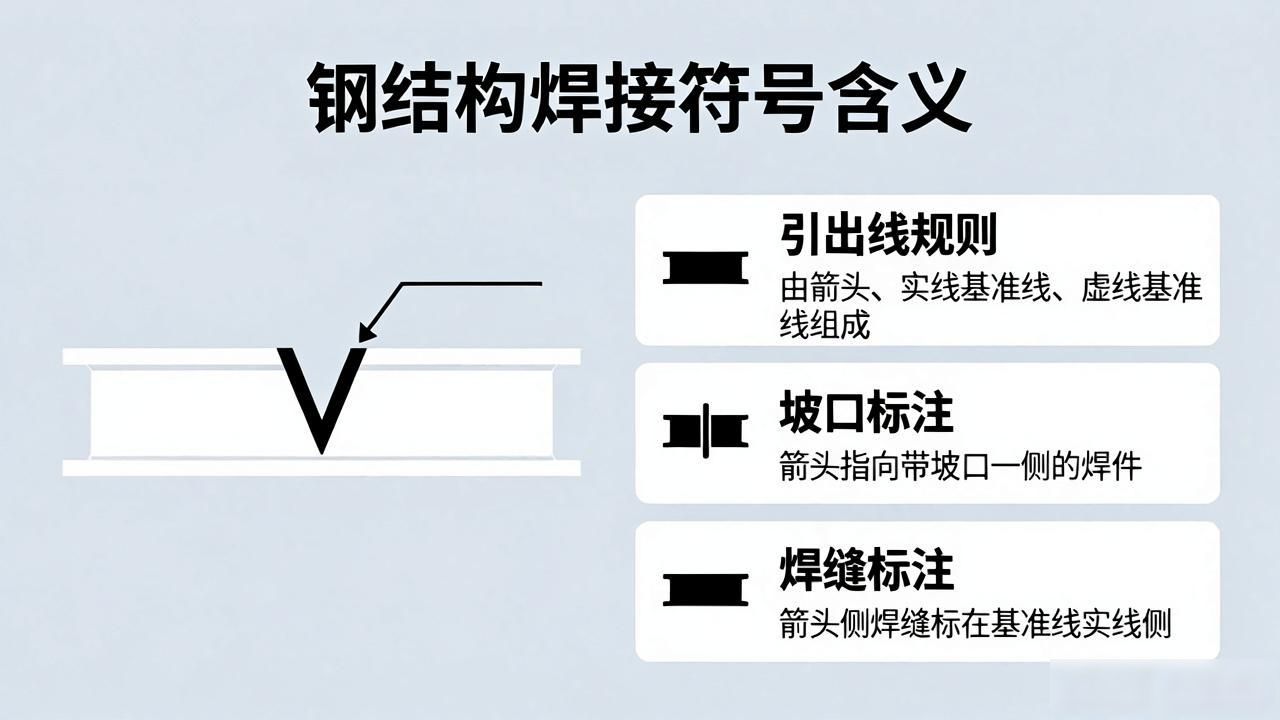

（1）焊缝的引出线, 是由箭头与两条基准线所组成的, 其中一条是实线, 另一条是虚线, 而这两种线型全都是细线。

（2）基准线的虚线, 能够画于基准线实线的上边一侧, 也能够画在基准线实线的下边一侧, 基准线通常需要和图样的标题栏保持平行态势, 仅仅是在特别规定的情况之下才能够和标题栏呈垂直关系。

（3）要是焊缝处于接头的箭头那一侧的话, 那么基本符号会标注在基准线的实线一侧；要是焊缝处于接头的并非箭头那一侧的话，那么基本符号会标注在基准线的虚线一侧。

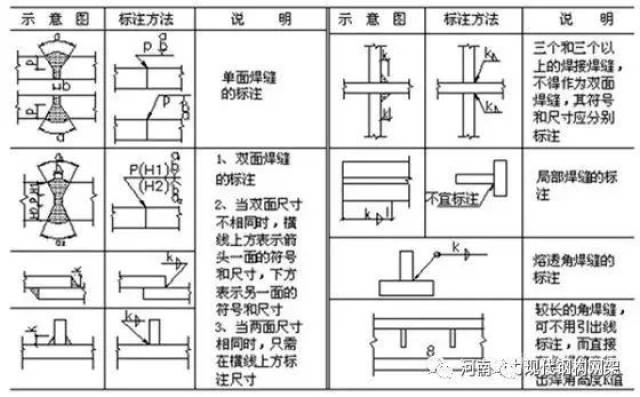

（4）当为双面对称焊缝时。基准线可不加虚线。

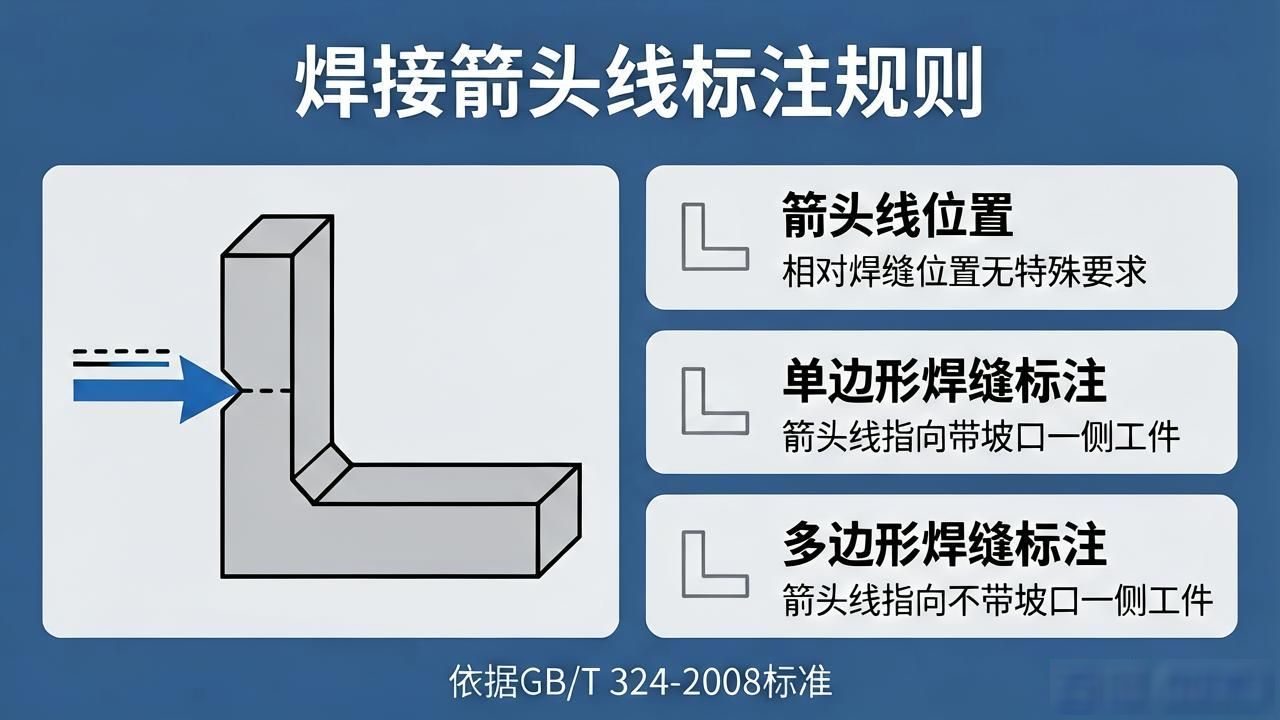

（5）箭头线和焊缝相对所处的位置, 通常来说并无特别的要求, 然而, 当对单边形焊缝进行标注的时候, 箭头线需要朝着带有坡口那一侧的工件指示。

（6）与基准线相交或者相切的基本符号、补充符号, 那些与基准线重合的线段, 是用粗实线来表示的。

（7）焊缝所处地位的基本符号, 具备辅助功能的符号, 以及补充性质的符号（将尾部符号排除在外）, 全部都是呈现为粗实线状态, 尺寸所示数字依照原则来讲同样是粗实线, 尾部出现的符号是绘制成细实线, 尾部那里的符号重点是用于标注焊接工艺具体情况、方法等相关内容。

（8）于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求这三者皆相同时, 能够仅选取一处来标注焊缝的符号与尺寸, 并且加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧，绘制于引出线的转折之处。

当处于同一图形之上, 且存在数种相同焊缝之际, 可以对焊缝进行分类编号, 把编号标注于尾部符号之内, 其分类编号运用A、B、C等, 于同一类焊缝当中能够挑选一处来标注代号。

（9）标注于图1-38所示方式中的, 是熔透角焊缝的符号, 其符号乃是涂黑的圆圈, 且此涂黑圆圈画于引出线的转折处。

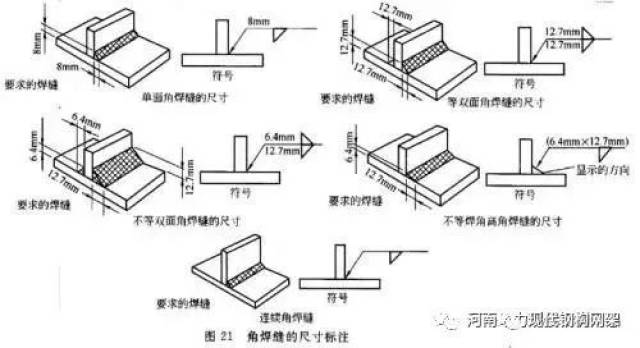

（10）当使用那种形状里长度相对较长些的角焊缝, 比如焊接实腹钢梁时所用到的翼缘焊缝, 是可以不通过引出线标注的, 而是能够直接在角焊缝的旁边, 去标注焊缝那个尺寸数值K哟。

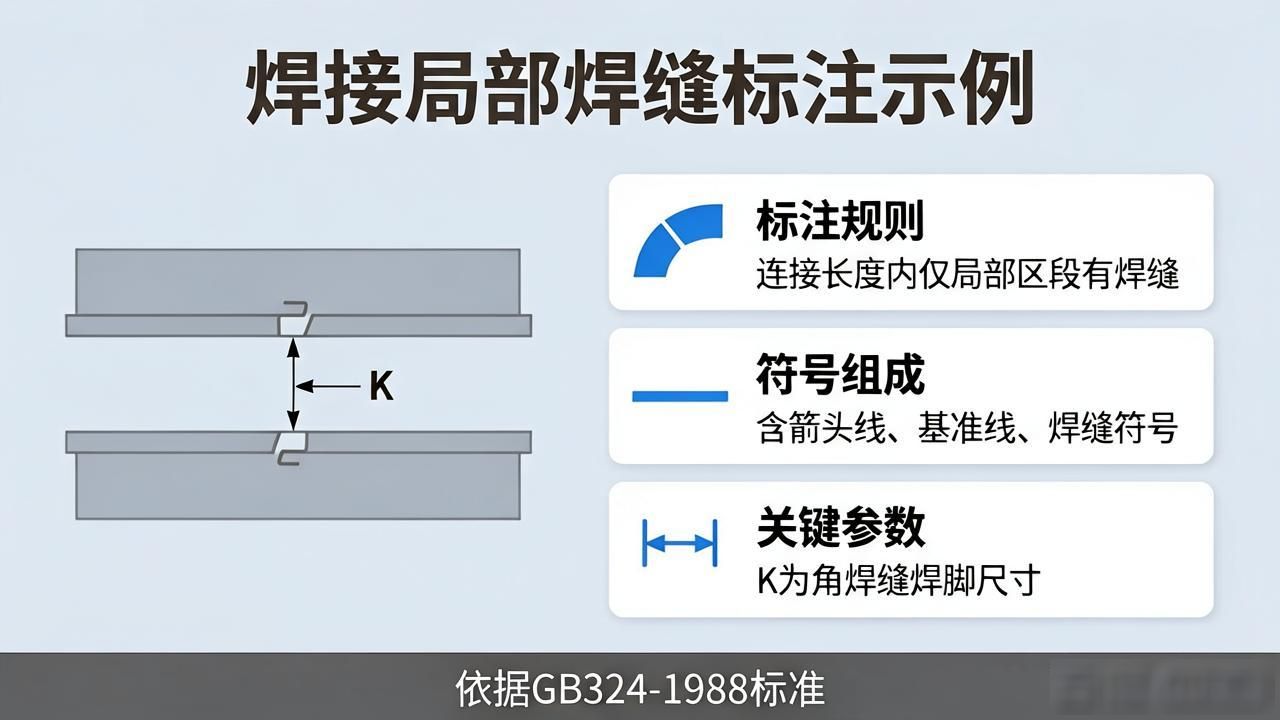

（11）当在连接长度范围之内, 仅仅只有局部的区段存在焊缝的时候, 按照图1-40进行标注。K是角焊缝焊脚的尺寸。

（12）要是焊缝分布的状态呈现出不规则的情形, 那么在对焊缝符号进行标注的这个时候, 在焊缝的位置添加中实线以此来表示能够看见的焊缝, 又或者添加栅线用来表示不可以看见的焊缝。

（13）两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头所指向的是那个具有较大坡口的焊件。

（14）表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它画在引出线出现转折的地方, 并且要做好其焊角尺寸K的标注。

（15）当存在三个或者三个以上的焊件彼此相接进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸应当各自进行标注。

（16）置于施工现场展开焊接操作的焊件, 其焊缝要标明“现场焊缝”符号, 该符号是涂黑的三角形旗号, 绘制于引出线的转折之处。

（17）在相互焊接的两个焊件之中, 若仅有一个焊件带有坡口, 像单面V形那种情况, 此时引出线的箭头指向的是带有坡口的那个焊件。
