钢结构焊缝符号有哪些？

工程技术里, 有一种图形语言能用来表达焊缝形状、尺寸以及焊接方法，它是焊接符号。下面是对焊接符号给予详细解释, 还有示例。

1. 焊接符号标注示例

传达焊缝信息之时, 焊接符号竟能够借助简简单单的图形以清晰之态来达成。比如说, V形焊缝所用的符号呢, 它不但会将自己的形状以及尺寸予以表明, 而且还会把使用的焊接技术明确予以指出。

2. 焊接方法代号

用阿拉伯数字表示的焊接方法, 标注在指引线的尾部处。依据国家标准 -85, 常用焊接方法代号含 141 以及 111 等。若使用多种焊接方法, 借助斜杠“/”予以分隔。

3. 焊缝符号和焊接方法代号标注

标识焊缝的符号以及标注焊接方法的代号所呈现的示例之中, 有V形坡口对接样子的焊缝, 此焊缝于背面开展封底施焊操作, 正面处的焊缝其表面维持齐平状态。进行打底焊接之际运用手工钨极氮弧焊, 然而盖面焊接以及封底焊接均采用手工电弧焊。

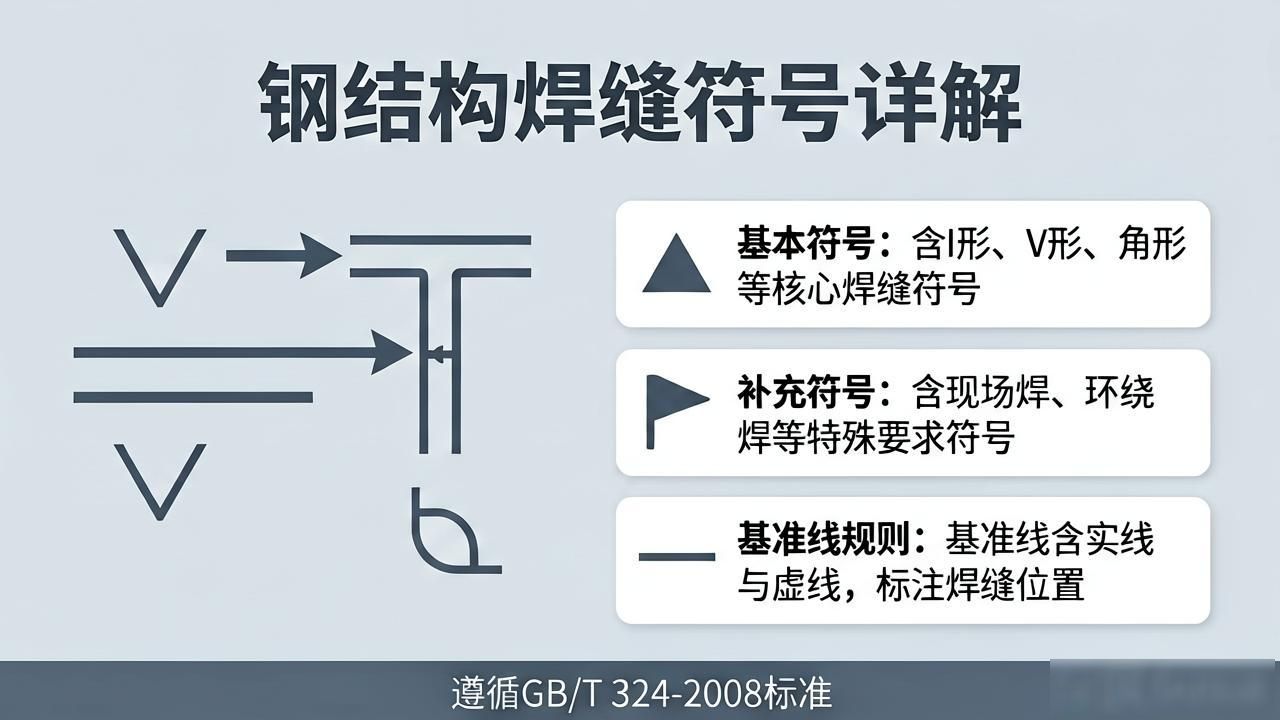

4. 焊接符号表示方法

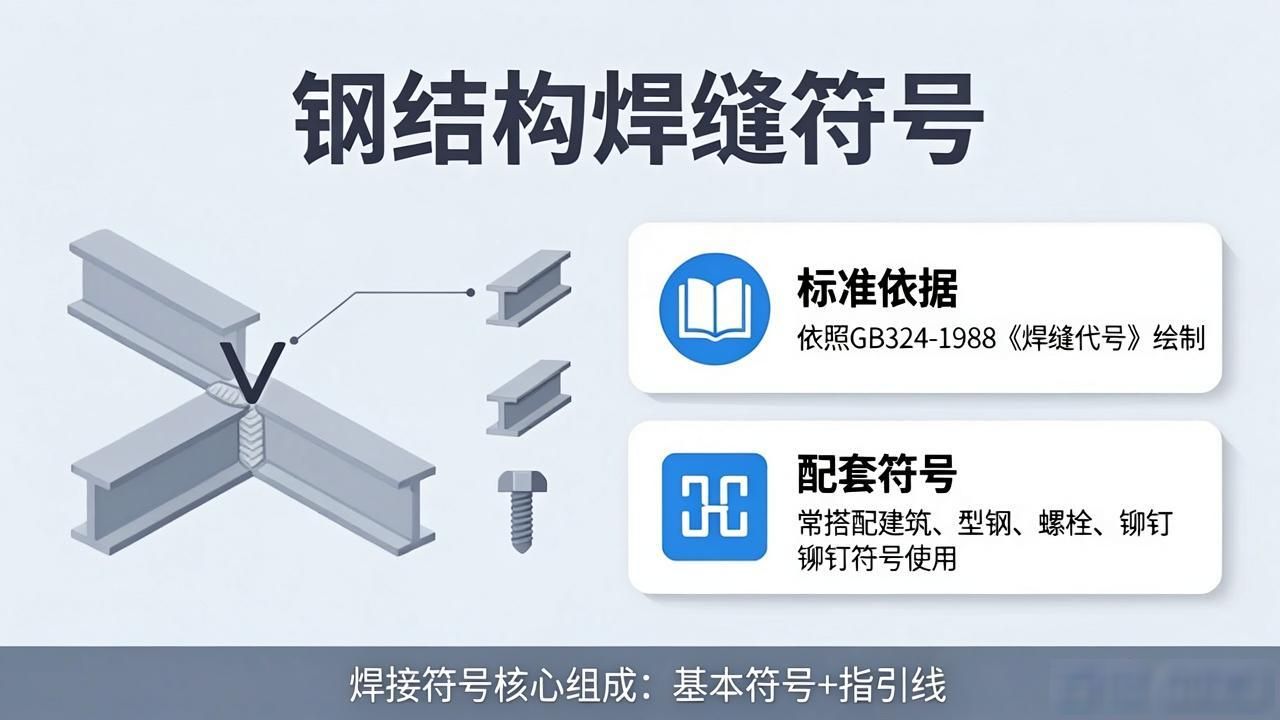

焊接钢结构的符号, 依照GB324 – 1988《焊缝代号》这个标准来绘制, 并且常常同建筑符号、型钢符号、螺栓符号以及铆钉符号一块儿去使用。

5. 焊缝符号的表示规定

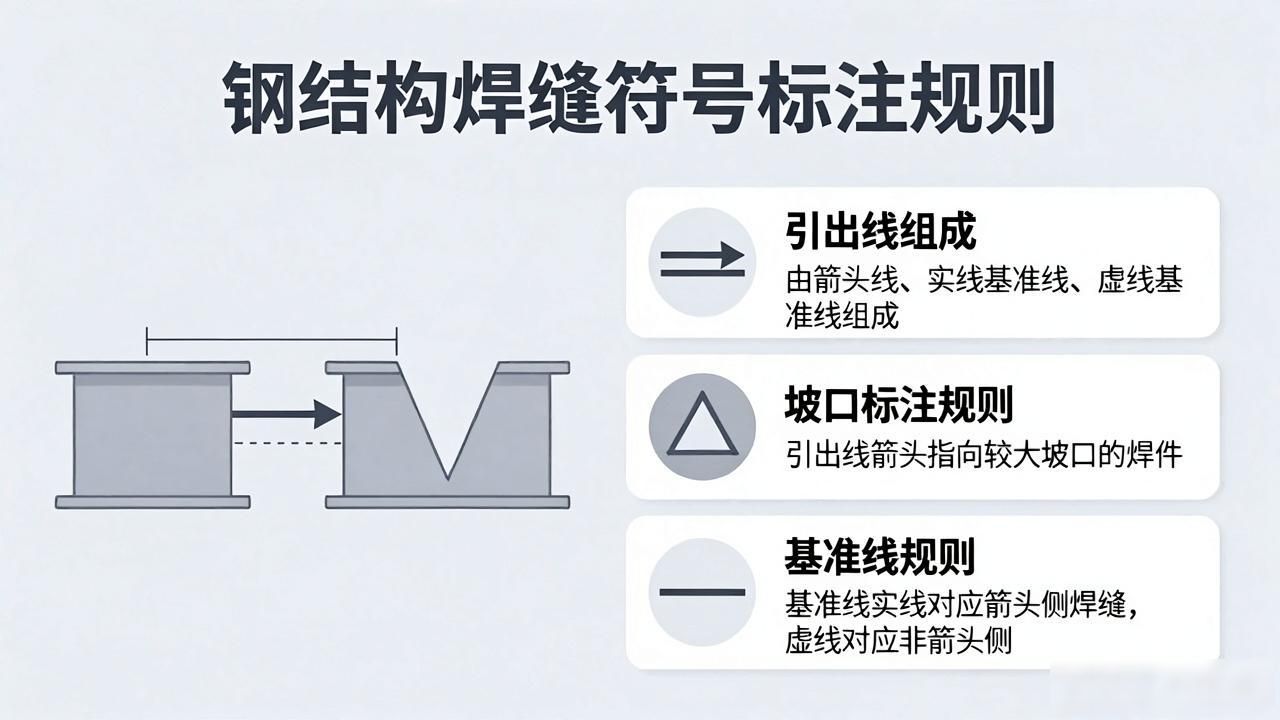

– 引出线由箭头和两条基准线组成，实线和虚线均为细线。

基准线的虚线, 其能够处在实线的上方, 或者处在实线的下方, 一般而言同图样标题栏是平行的。

当焊缝处于接头箭头那一侧的时候, 标注会在实线的那一侧；要是不在箭头侧, 也就是非箭头侧, 那么标注就会在虚线的那一侧。

– 双面对称焊缝时，可不标注虚线基准线。

– 箭头线指向带有坡口一侧的工件。

相交或相切基本符号、补充符号与基准线, 粗实线表示重合线段。

– 焊缝符号和尺寸数字为粗实线，尾部符号为细实线。

– 相同焊缝可只在一处标注，并用3/4圆弧表示。

– 熔透角焊缝用涂黑的圆圈表示，标注在引出线转折处。

– 对于较长的角焊缝, 可不实行引出线标注这个操作, 而是直接于焊缝的一旁处标注尺寸数值K。

– 局部区段有焊缝时，按特定方式标注。

– 加中实线表示可见焊缝，加栅线表示不可见焊缝。

– 引出线箭头指向较大坡口的焊件。

– 围焊缝符号用圆圈表示，并标注焊角尺寸K。

– 多焊件焊接时，焊缝符号和尺寸应分别标注。

– 施工现场焊接的焊缝需标注“现场焊缝”符号。

– 只有一个焊件带坡口时，引出线箭头指向带坡口的焊件。

知晓上述焊接符号的呈现方式以及相应规定, 对在工程图里精准明白并运用焊缝数据有帮助。
