把焊接符号作为工程语言当中的一种, 它能够简洁且清晰地在图纸上阐述焊缝的形态, 也能阐述焊缝的尺寸, 还能阐述焊接技术方面的内容。为了给予大家更深入地对这些符号进行理解的帮助, 我们精心搜集了一些实用的。

焊接图纸符号标注图解示例

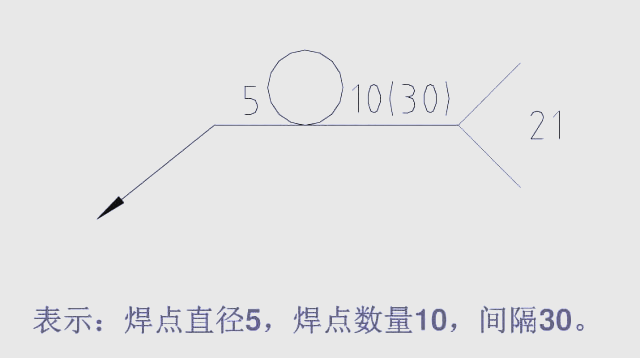

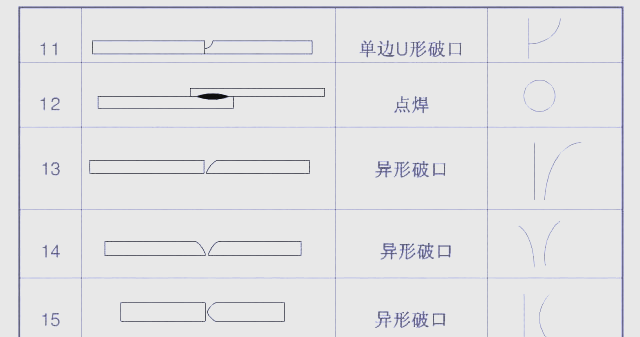

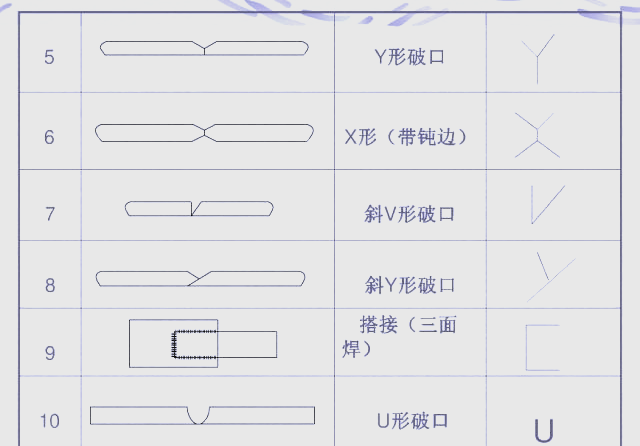

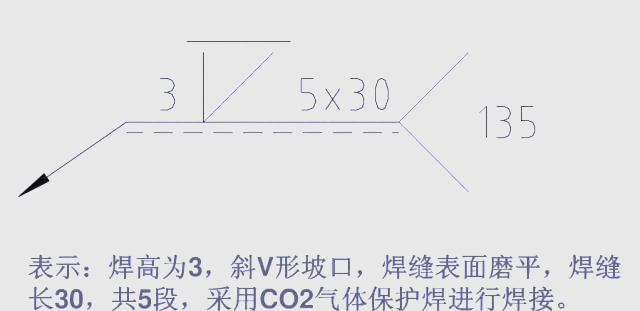

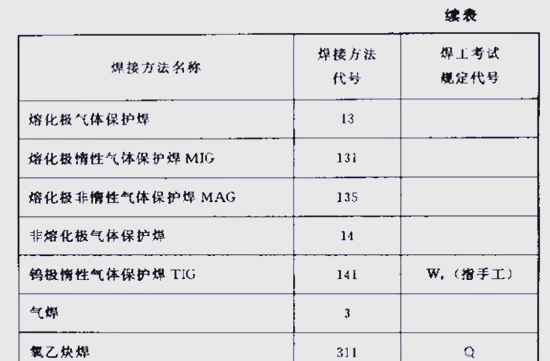

焊接结构图样里, 焊接方法的表示有遵循之事, 遵循的是国家标准 -85 , 其采用阿拉伯数字作标注, 并且这个数字处在指引线的尾部。常用的焊接方法代号如表 3 – 9 所示。要是属于复合焊接方法, 那么可用“/”来分隔, 当中左侧代表于正面的焊接方法, 而右侧代表着背面的焊接方法。比如, 对于 V 形焊缝而言, 若先运用钨极氩弧焊做打底, 接着用手工电弧焊来盖面, 其标注就是 141/111。

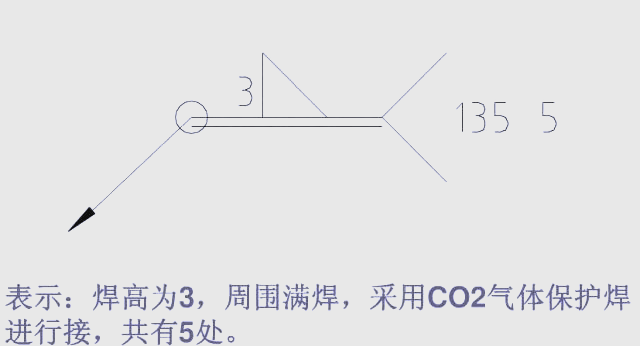

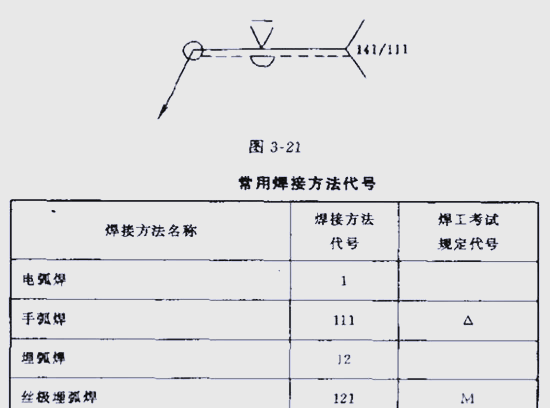

此外, 焊缝符号以及焊接方法代号的标注示例如同图3-21所呈现的那样。那个图描绘出了一种情景, 是关于V形坡口对接焊缝的, 在这种情景里, 背面运用的是封底焊, 并且正面焊缝其表面是齐平的。具体所采用的焊接方式是这样的: 打底焊選用的是手工钨极氩弧焊, 而盖面焊还有封底焊采用的是手工电弧焊。

钢结构焊接符号的表示方法与规定

对边焊接符号_焊接符号标注_钢结构焊接符号表示方法

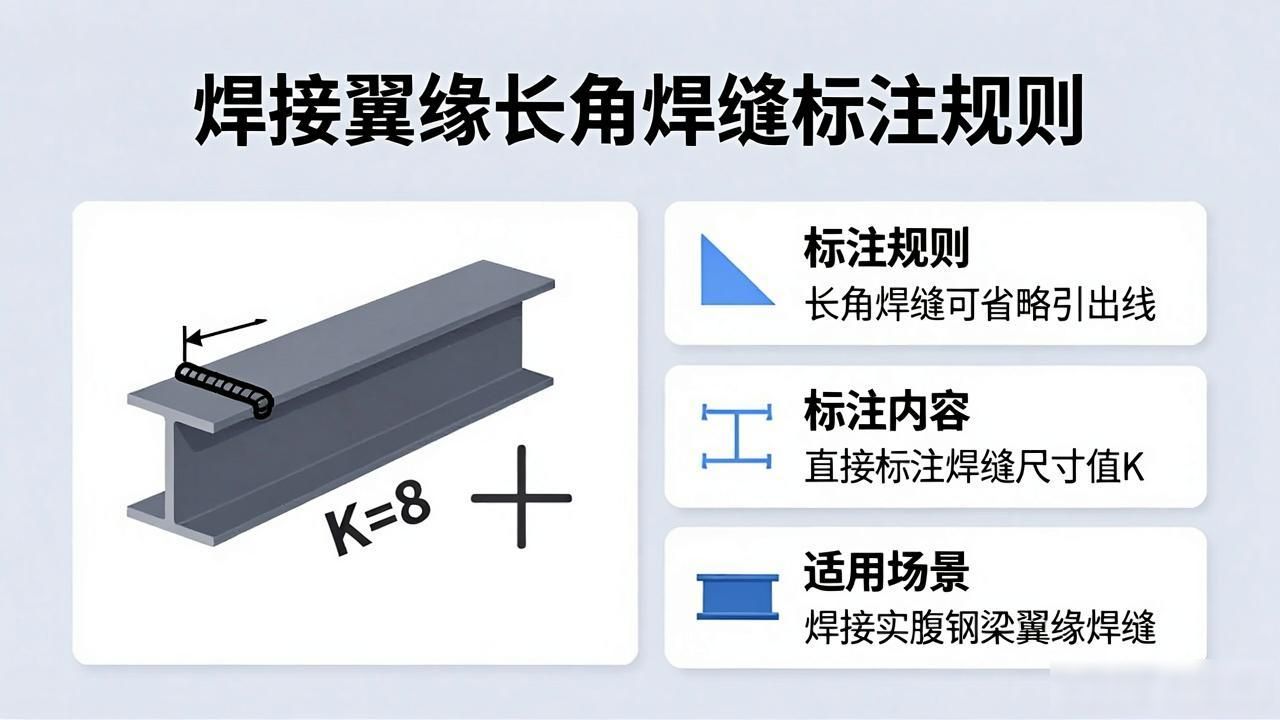

绘制钢结构焊接符号, 需要同样遵循国家标准GB324一1988《焊缝代号》的规定。钢结构是属于建筑学科领域的, 所以在标注焊接符号方面, 常常会一并伴随着用到建筑符号, 型钢符号, 螺栓符号, 还有铆钉符号等等。恰恰是这些符号, 它们共同构成了包含有钢结构焊接的完整表示方法以及相关规定。

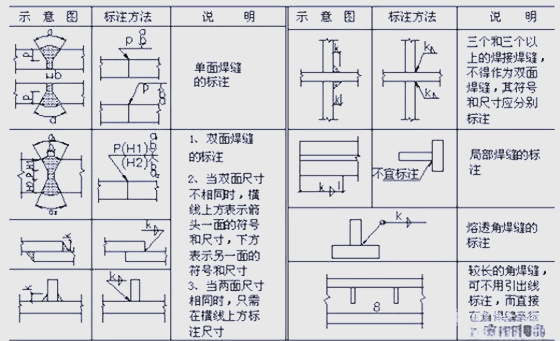

1、引出线属于焊缝, 它是由箭头以及两条基准线构成的, 其中一条是实线, 还有一条是虚线, 这两条线都是细线。

2、虚的基准线, 它能够处在实线的上方, 也能够位于实线的下方, 大体上正常情况是该跟图样的标题栏呈平行状态的, 然而在呈现特殊情形的时候它就可能变为与标题栏垂直。

3、焊缝处于接头的箭头那一侧的时候, 基本符号标记在基准线的实线那边；要是焊缝在并非箭头的那一侧, 那么就标记在虚线那一侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、被称作箭头线的线条, 跟焊缝所处位置, 没有特别的要求, 不过呢, 当去做标注单边形焊缝这个动作的时候, 箭头得朝着带有坡口这一情况的那一方向的工件所指。

6、基本符号, 与基准线相交或相切之际, 补充符号, 同样与基准线进行相交或相切呀, 此时, 和基准线重合的线段, 是以粗实线来表示的。

7、基本用于标注焊接工艺和方法的尾部符号是细实线, 焊缝的基本符号、辅助符号以及除尾部符号之外的补充符号都是粗实线, 尺寸数字通常同样也是粗实线。

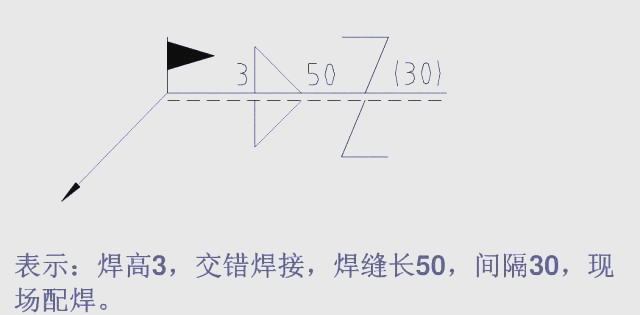

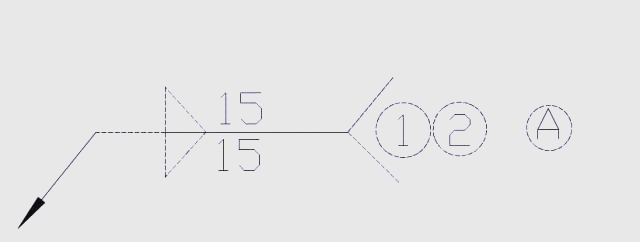

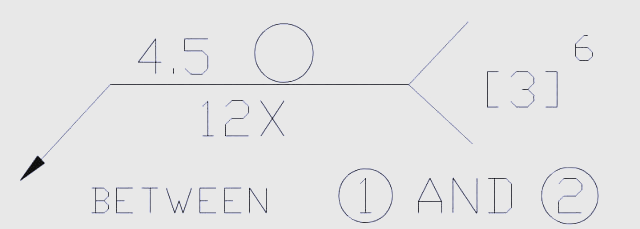

8、在相同的图形里头, 要是焊缝的形式、尺寸跟辅助要求都一样, 那就只在一处标注焊缝符号以及尺寸, 并且附上“相同焊缝的符号”, 这个符号是3/4圆弧, 画在引出线的转折地方。当图形当中存在数种相同焊缝, 可对焊缝展开分类编号, 标注在尾部符号里头, 编号用A、B、C这样的形式, 在同一类焊缝当中同样能够选择一处来进行标注。
