首先, 焊接符号是一种工程语言, 进而它用于表示焊缝的形状，此外还用于表示焊缝的尺寸, 同时也用于表示焊接方法等信息。随后, 这些符号对于确保焊接结构的正确性是至关重要的, 并且对于确保焊接结构的质量也是至关重要的。最后, 以下是一些常见的数据, 而且这些数据是焊接符号及其解释。
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号
焊缝具体要求由焊接图纸符号、指引线、基准线以及尺寸标注共同描述进而形成完整焊接标注系统, 焊接符号常与它们一起使用确保焊接过程依设计要求开展, 此系统在焊接图纸之上。
焊接符号是要遵循一定国家标准与规范的, 像GB324、ISO 2553、AWS A2.4这类。 这些标准对焊接符号的绘制方法作出了规定, 尺寸比例也有规定, 标注规则同样加以规定, 目的在于确保焊接符号具备一致性以及可读性。
一.焊缝的基本尺寸及相关概念
1. 焊趾：
焊缝表面与母材的交接处。
2. 焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
3. 焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

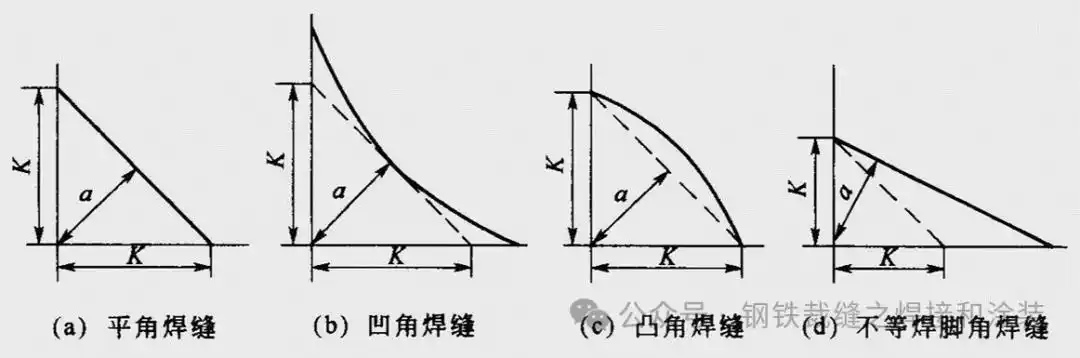

4. 焊脚尺寸：
在角焊缝的横截面里, 画出了这样一个最大的等腰直角三角形, 其中, 直角边有着一定的长度。
5. 焊脚：
于脚焊缝的横截面里, 自一个直角面上的焊趾起始, 至另一个直角面表面的, 最小的距离。
6. 熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
7. 焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
8. 余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
9. 焊根：
焊缝背面与母材的交接处；
10. 弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
11. 熔池：
溶焊之际, 于焊接热源发挥作用之时, 焊件之上所生成的, 带有一定几何形态的液态金属部分。
二.焊缝的基本搭接形式
常见被运用的焊接接头有, 对接接头, T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头这类。

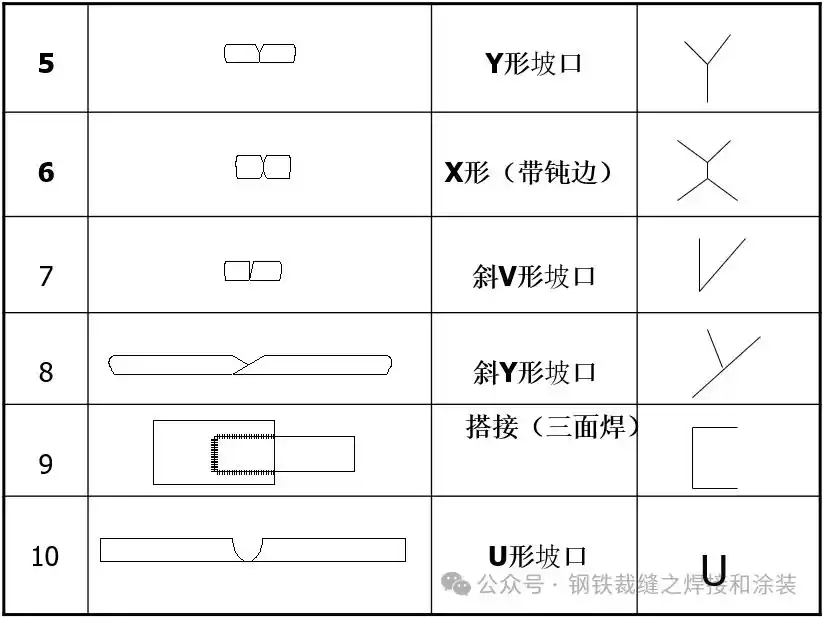

三. 焊缝的基本坡口形状
坡口, 这是一种沟槽, 它是依据设计或者工艺需要, 在焊件准备进行焊接的那个部位, 被加工成为特定的几何形状, 经装配之后所形成的。
开坡口：用机械、火焰或电弧等加工坡口的过程。
开坡口的目的：
（1）这是为了确保电弧可以深入到焊缝底下让其焊接完全透过来, 并且能够得到优良的焊缝成型哒模样, 同时很方便去清理熔渣。
（2）就合金钢而言, 坡口具备一项作用, 怎样的作用呢, 它能够对母材金属以及填充金属的比例, 那个比例也就是熔合比, 起到调节的作用。
钢结构板厚、选用的焊接方法、所述焊接位置以及焊接工艺等这些因素, 是选择和设计坡口形式以及尺寸时的主要依据。
1) 焊缝中填充的材料少；
2) 具有好的可焊性；
3) 坡口的形状应容易加工；
4) 便于调整焊接变形。
四. 焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。
分类：
1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝；
2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝；
3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
4、按承载方式可分为：工作焊缝、联系焊缝。
那可构成焊接接头主体部分的是是焊缝, 而焊缝的基本形式包含对接接头焊缝, 还有角接接头焊缝。
五. 设计和选择焊接接头的主要因素
（1）保证焊接接头满足使用要求；
（2）接头形式能保证选择的焊接方法正常施焊；
（3）接头形式得尽可能简单, 尽可能选用平焊以及自动焊这种焊接方法, 少去采用仰焊和立焊, 并且最大应力尽可能别设置在焊缝上面。
（4）焊接一种工艺, 它能够确保, 焊接之后的接头, 在被设计出来的温度, 以及那种腐蚀介质里面, 正常地进行工作。
（5）焊接所产生的变形程度较小, 应力也较小, 能够满足施工要求, 而这施工要求所需具有的条件涵盖技术方面、人员考量以及设备情况。
（6）尽量使焊缝设计成联系焊缝；
（7）焊接接头便于检验；
（8）焊接前的准备和焊接所需费用低；
（9）不应选择过大焊角尺寸用于对角焊缝, 也不适宜对其进行设计, 试验已证明, 大尺寸角焊缝在单位面积上承载能力较低, 等等。
六.焊接接头的表示方法
设计人员要让自己所设计的结构或者产品, 能够被制造人员准确无误地进行加工制造, 那就必须, 把结构以及产品的施工技术条件, 在设计图样上作详尽表述, 还要在设计说明书等设计文件上, 也作详尽表述。
对于焊接接头而言, 设计人员通常会采用有关标准所规定的焊缝符号, 以及焊接方法代号, 以此来进行表示。
这种情况下, 能够采用技术制图的方式予以呈现, 然而, 借助图形或者文字对焊接接头的焊接加工要求以及注意方面详尽地进行说明的话, 整个过程将会特别烦劳且繁杂。
指出焊接接头的类型 , 指出其形状 , 指出其尺寸 , 指出其位置 , 指出其表面状况 , 指出焊接的方法 , 指出与焊接相关的各项条件 , 而这些都采用标准规定的各种符号和代号 , 如此做是非常必要的。
焊缝符号, 是一种符号, 它用于在图纸上, 把焊缝形式进行标注, 把焊缝尺寸予以标明, 还能把焊接方法表示出来。
GB324《焊缝符号表示法》, 其适用于金属熔焊和电阻焊, 以及《金属焊接及钎焊办法在图样上的表示代号》进行了规定。
焊缝的符号它是由这些组成的, 有基本符号, 还有辅助符号, 另外还有补充符号, 同时包含焊缝尺寸符号, 以及指引线。

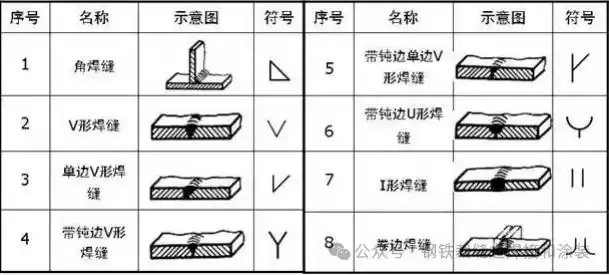

1.基本符号

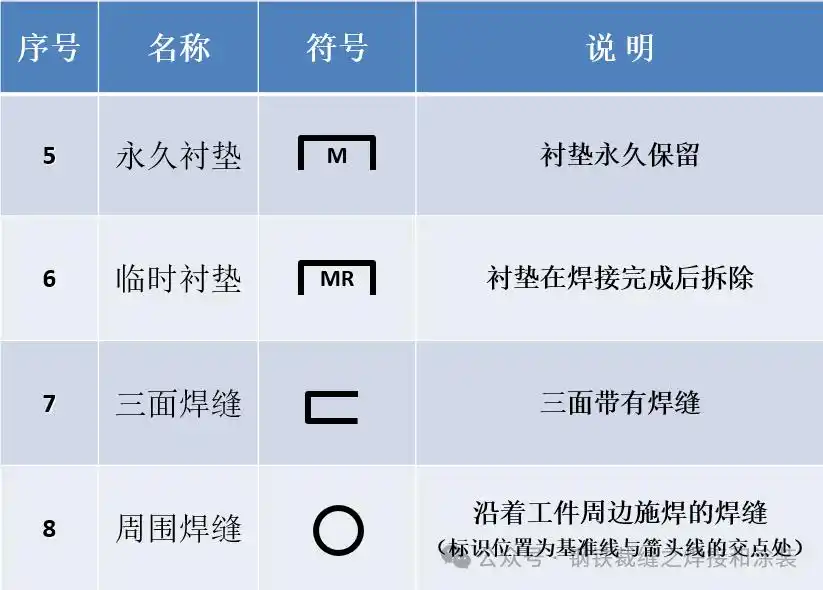

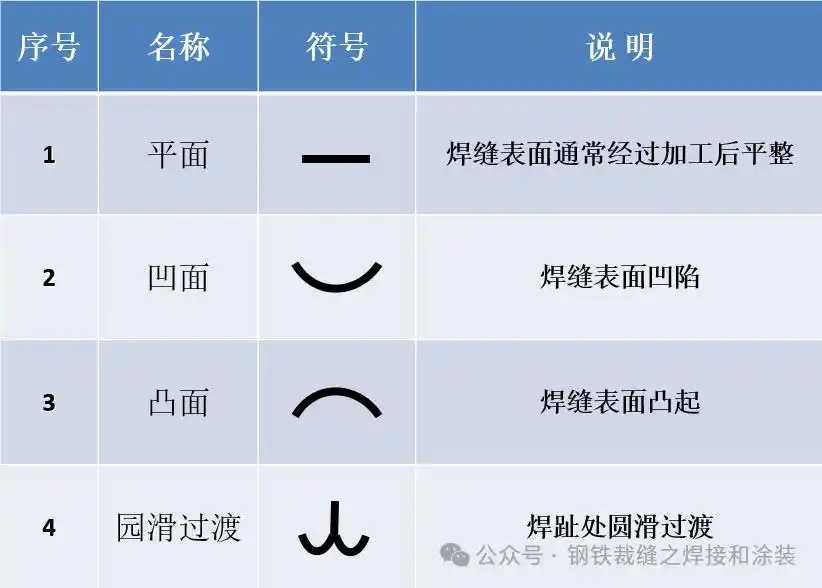

2.辅助符号, 补充符号

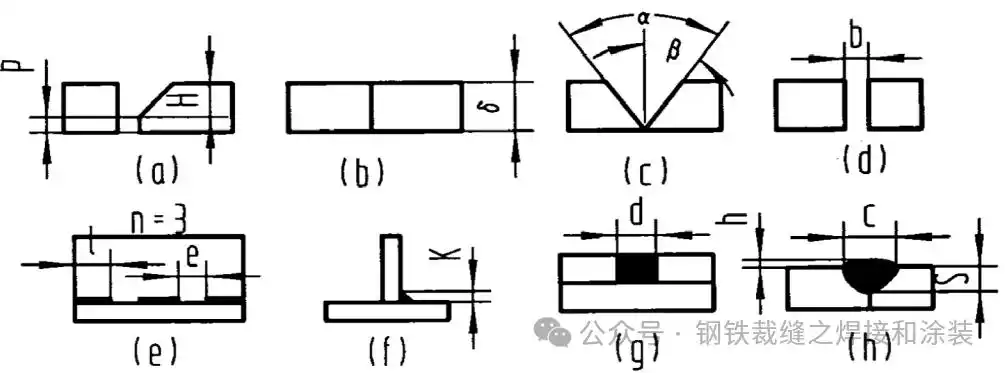

3. 焊缝尺寸符号
将焊缝横截面上的尺寸, 像钝边高度P、坡口深度H、焊角高度K等, 标注在焊缝基本符号的左侧。要是焊缝的左侧不存在任何标注, 并且也没有其它说明的情况下, 那就表明对接焊缝需完全焊透。
往焊缝基本符号的右侧那儿, 去标注焊缝长度方向存在的维度, 像焊缝呈现的段数 n , 焊缝具备的长度 l , 焊缝有的间隙 e。假设基本符号右边没有任何标注, 并且也不存在其它注释的状况下, 那就意味着焊缝于整个工件长度方向那是连续不变的。于焊缝基本符号的上侧或下侧这个范范畴内 , 去标注所需的坡口角度 α , 再是坡口面角度β以及根部间隙b。于指引线的尾部位置, 去标注相同焊缝的数量 N以及所采用的焊接方法。
七.基本符号和指引线的位置规定
1、基本要求
在焊缝符号里面, 基本符号跟指引线属于基本要素。焊缝准确位置常常是由基本符号与指引线之间的相对位置来确定的。至于具体位置涵盖这些包括:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置
2、指引线

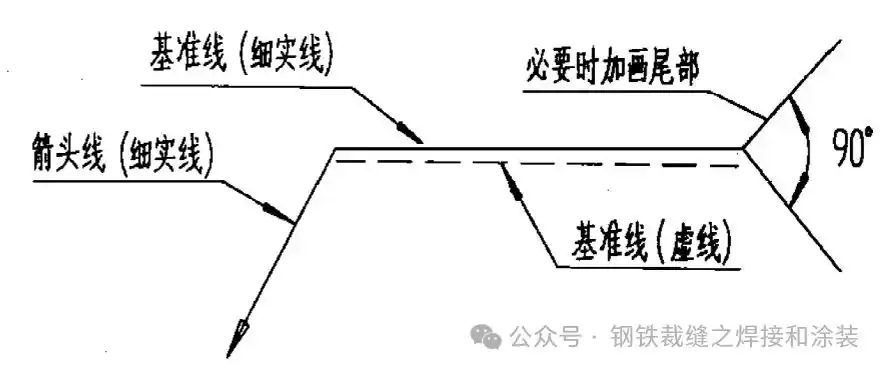

指引线由箭头线和基准线（实线和虚线）组成，见图。
对焊缝位置而言, 箭头线通常没特殊要求, 箭头线直接指向焊缝时, 能指向焊缝正面或反面, 不过标注单边V形焊缝、带钝边单边V形焊缝、带钝边单边J形焊缝时, 箭头线需指向有坡口侧工件, 箭头线要指向有坡口一侧的工件, 基准线的虚线也可画在基准线实线上方。
当出现箭头线径直指向焊缝这种情况时, 基本符号理应被标注在实线那一侧, 就如同图里角焊缝符号中的角焊缝符号那般。当箭头线将指向焊缝的另一侧的时候, 当箭头线朝着焊缝的另一侧伸展的时候, 基本符号应当要被标注在基准线的虚线那一侧的。
标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
A区, 它属于主要功能区, 在该区域标注基本符号, 以及特殊符号, 额外还有补充符号里的垫板符号, 并且还要标注辅助符号中的平面符号, 以及凸面符号, 另外还有凹面符号。
B区, 它属于补充功能区, 被布置在A区的上方或者下方, 会标注焊缝尺寸里的坡口角度α, 还会标注坡口面角度β以及根部间隙b。
C区, 于基本符号左侧, 标注焊缝横截面上尺寸符号及数值, 例如钝边p标记于此, 坡口深度H也标记在此, 焊角尺寸K同样标记在该位置, 余高h也在此处标注, 焊缝有效厚度S亦标注于此, 根部半径R同样位置标注, 焊缝宽度C也在此进行标注, 熔核直径d也在这个地方标注。
D区, 于基本符号右边, 将交错焊缝符号予以标注, 把焊缝纵向, 也就是长度方向的尺寸数值来进行标注, 像焊缝段数n值, 焊缝长度l值, 以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要将补充符号里的尾部符号予以标注, 在尾部符号之后, 需标注上焊缝条数N值, 此N值含义即相同焊缝的个数, 同时还要标上焊接方法代号, 以及焊缝质量要求, 还有检测要求。
常用焊接方法在图样的表示代号

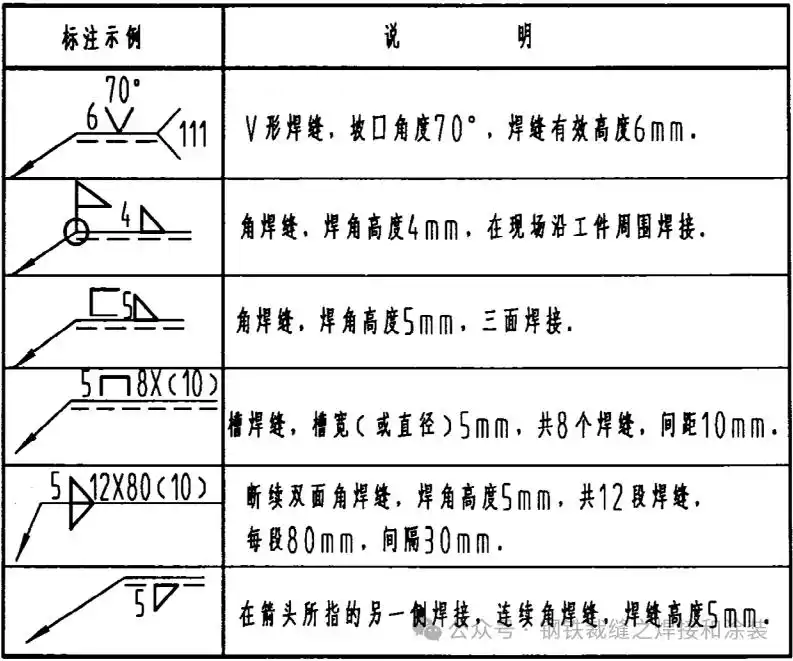

常见焊缝标注及说明：
标注断续焊缝的图示如下所示, 其中, n代表的是焊缝段数, 焊缝长度（不把弧坑计算在内）如此表示, e为焊缝间距。
常见的焊缝标注错误。
八. 国际焊接符号标注的差异
1. 标有基准线的一侧以及箭头所指向的方面, 依据国标和欧标, 指引线由被明晰指定类别的一条实线以及另一条虚线相组合而成型, 然而美标中指引线仅为被明确规定类别的一条实线充当。
国标与欧标的箭头那一侧，标注处于实线基准线的这一边区域, 存在有可能是在线上, 或者是在线的下方这种情况, 就如同下方所示的图形；美标的箭头那一侧, 仅仅能够标注在实线基准线的下方位置。不管是国标和欧标, 又或者是美标, 在有坡口的情形下, 箭头都是要指向坡口的那一侧, 就像下方的图那样。

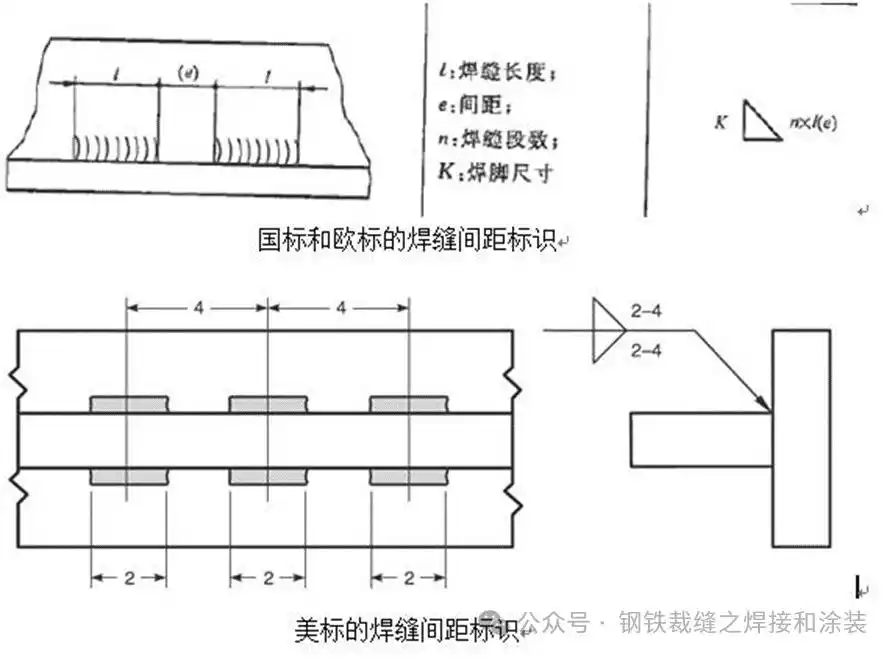

2. 断断续续的角焊缝间距方面, 国标还有欧标所定义的断续焊缝间距, 是两段相邻焊缝尾端与首端之间的距离, 然而美标所定义的却是两段相邻焊缝中心处的距离。除此之外, 这两种标准的标注方式也存在差异, 国标同欧标一般会把间距标注于括弧当中, 而美标却是标注在破折号的后面。
3.点焊缝
我国标准和国别为欧标的条件下, 点焊缝的数量, 被标注于圆后部, 如下文所出示图象；而美国标准情形时, 关于点焊缝的数量, 其位置是存在于圆的上方以及下方之处, 如下文所出示图象。
4. 有两个主要标准, 它们属于国际焊接位置符号, 一个是美标ASME IX和AWS A3.0, 另一个是国际标准, 这两套标准在焊接位置符号的表述上有显著差别, 比如美标用1G表示平焊, 2G表示横焊, 国际标准也有对应的符号表示。
不同国家或者地区于焊接符号标注方面的习惯以及规定, 通过这些差异得以反映。在实际运用当中, 焊接符号的标注要依据具体的标准以及规范来开展, 以此保证信息能够准确传递, 焊接工艺可以正确执行。与此同时, 针对涉及国际合作的焊接项目, 不同标准之间的差异需格外留意, 防止因标注不妥而引发的误解或者错误。
