焊接符号, 借由标准图示的形态, 以及缩写代码, 去标示出一个焊接接头或者钎焊接头完满的信息, 诸如接头的位置, 以及如何进行制备, 还有如何开展检测等等。焊接符号完整的代码体系, 在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWSA2.4）规程当中具有详究的阐发。焊接符号包含众多内容, 并且相当复杂, 在实际生产当中, 大多数的焊接设计人员仅是运用了其中极为少的一部分。
小编在网上进行了一些信息的搜罗, 把工作时常见的焊接符号予以整理, 还整理了相关一些注意事项, 期望对我们这群焊接同仁能够带去帮助, 是有所助力的那种帮助, 是可以起到作用的那种提供帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答错后, 焊接符号所能提供的信息如下, 接头类型, 焊缝坡口形状, 焊缝类型, 焊接方法, 规程或程序, 焊缝位置, 质量要求, 焊缝次序, 焊缝尺寸, 最终的焊缝轮廓, 工艺要求等。
问：焊接符号由哪些单元组成？
答: 一个焊接符号里能够涵盖如下这些单元, 参考线、箭头、基本焊接符号、尺寸以及其他数据, 补充符号、完成符号、尾缀、规程, 焊接方法或者其他。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的基础, 它由水平位置的划线构成。参考线要画在靠近所要表示的焊接接头符号旁。每一个焊接符号单元都得依据符号标准放置在参考线周围合适位置处。水平参考线及焊接符号单元的位置如下面的图所展示的那样。
问：焊接符号中各单元的标准位置是如何安排的？
首先, 要回答的是, 图1所呈现的是一条参考线。之后, 有可以放置在参考线周围的一些其他单元标记。然后, 典型焊接符号会显示出包括如下那些各种定位焊缝的一些信息。
（1）尾缀T, 仅被用于特别的焊缝, 比如说, 焊接方法产生改变、焊条出现改变之类的情况, 能够在图纸之上存在详细的参考说明。要是不存在参考意义, 或者是不需要进行规范, 尾缀能够进行省略。
（2）参考线上存在S, S由焊缝类型决定, 像有坡口焊缝的熔深, 填角焊缝的尺寸, 塞焊或开槽焊缝的尺寸, 点焊或凸焊焊缝的剪切强度等, 这个记号通常处在焊缝符号的左边。
（3）这里记为E的, 可表示为开坡口焊缝的有效尺寸状况, 此称为焊缝尺寸或者焊脚高。把它看成有效尺寸时, 并进行尺度标识, 其须在圆括号内。不管箭头指向处于何种处境, 这个关于尺寸的情况以及坡口, 始终是位于那条参考线上, 就在其上, 焊缝的相关符号就在左面存在着。
（4）R, 于此处而言, 所代表的是形成所需形状的焊缝数之间空间这个情况, 针对对接接头来讲, 其呈现为敞开的根部状态。要是属于塞焊或者开槽焊缝这种情形, R在此处则表示填充深度。此记号处于焊缝符号的中间位置。
（5）A, 在这儿代表了对接接头的坡口角度, 也就是倾斜角, 并且, 它还涵盖了塞焊焊缝的沉入角度。
（6）处于F与A之间的水平短线, 也就是那个“—”, 于此处而言, 是用来表示已经完成的焊缝外形形态的。
（7）这里, F所代表的是获取所需焊缝外形的方式, 焊缝外形能够借由下述方式得以获取。何种方式呢? 是打磨（G）, 又或者是机械加工（M）, 亦或是铲削（C）, 还可能是锤击（H）, 甚至是滚轧（R）, 再不然就是其他（U）。
（8）字母“L”在这儿用作表示焊缝长度, 该长度标示始终处于焊缝符号右侧地方, 不管箭头处于啥位置, 此位置始终都不会改变的。
（9）P, 于此处所表示的是, 当其为焊接中断之时, 焊缝的中心线跟中心线两者之间的间距。
（10）在此处, （N）所代表的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的数量。
问：箭头一般放置在哪里？
答: 箭头线处于参考线的一端或者另一端，在焊接接头的箭头线那一侧存在一个箭头, 这个箭头能够朝着任何方向, 像向上、向下, 或者向前、向后。甚至一个焊接符号能够拥有多个箭头。

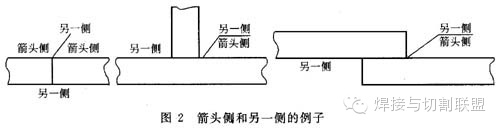

问：箭头符号告诉人们些什么信息？
解: 有关箭头的那一类符号, 放置于参考线各自接头处每一边的上方或者下方。参考线的术语“箭头侧”, 所指的是这样一种情况, 即箭头朝着焊缝接头的一侧指向。处于参考线箭头那边的符号, 意味着接头的箭头那一旁。处在参考线另外一侧的符号, 表示的是接头的另一旁。当从图纸的底部去进行观看的时候, 箭头侧始终是更加靠近观看之人的。关于箭头侧以及另一侧的示例, 可见于下面这幅图。
基本符号

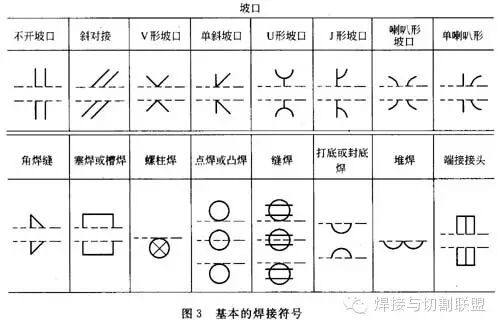

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
问: 已经有了对箭头侧以及另一侧所进行的定义, 然而, 要怎样才能够将焊接符号放置于参考线上呢?
答: 与焊缝箭头一侧相关，还有另一侧相关的参考线之上, 以及参考线之下, 焊接符号所处位置, 如下方所呈现的图示一般。
值得留意的是, 要是被焊的接头仅仅焊接单面, 此等类型的接头只要一个焊接符号就行, 安放在跟接头施焊侧相对应的参考线的一侧。
请问, 是否了解基本的焊缝符号以及箭头的意义, 然而这些基本符号究竟该怎样去加以使用呢?

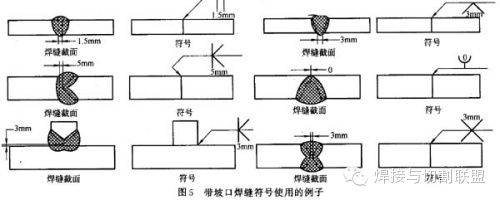

答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答: 跟别的焊接符号相同, 卷边焊缝符号极具用处。箭头那一侧的卷边焊缝符号的示例如下方所展示的图形。
组合焊缝符号

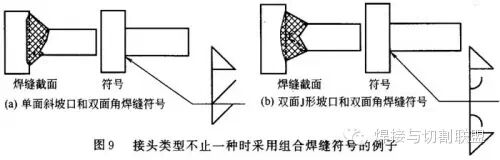

问：什么是组合焊缝符号？
答: 有时, 一个焊接接头并不是只需要一种类型的焊缝 , 工程结构制造期间, 带坡口的焊缝常常会焊接到另一种焊缝（像是角焊缝）上 , 当这种状况出现时, 人们能看到的是参考线两边都有焊缝符号 , 具体如图所示。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 存在多组参考线, 这些参考线表示出焊接操作的次序, 在多组参考线上, 第一次焊接操作与箭头一同显示, 并且, 在开展下一道线的操作之前, 前一次的操作务必完成, 远离箭头的每一条线, 都给出了每次连续操作的信息, 而这些操作还涵盖了一些尾缀中不包含的焊接补充信息, 像检测方法等, 多组参考线的事例如下图所示。
补充符号
问：什么是补充符号？

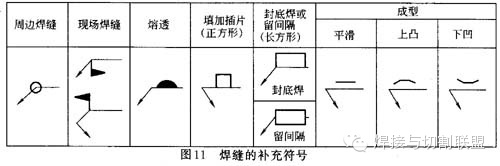

回答为, 补充符号关联着焊缝的某些关键信息, 它是同其他焊接符号组合在一起的, 请看下方图示。
问：现场焊接符号如何表示？
答: 现场焊接符号, 是位于箭头与参考线相结合之处的一面小小的旗子。此面小旗的意思为, 表示该焊缝应当于现场开展焊接工作, 并非在车间里提前焊接完成这般。用来表示现场焊接所涉及的几个焊缝符号, 呈现状况如下方图示那样。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度经焊接符号指示, 呈现为一种记号, 此记号在参考线一侧呈半月形且背面涂黑。焊缝熔透符号用于展现接头单面焊接时另一面的熔化情形, 该补充符号之内涵, 涵盖着熔化量所需尺寸（于符号左侧呈现）。

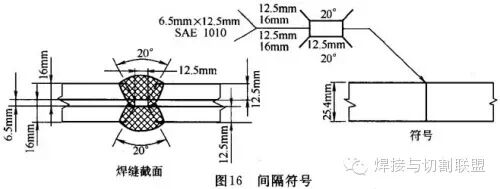

问：间隔符号表示什么含义？
答: 有这样一种位于参考线上的间隔符号, 它呈现为一个方框, 此方框所表示的是在接头内放置的材料，这种材料被称作间隔或插片。其情况如同背面衬垫材料符号, 间隔符号有着自身特殊规定, 这些特殊规定是标注于尾缀之中的, 具体可见下图所示。
问：材料插入符号表示什么含义？
答, 材料插入符号, 是处于参考线上的, 一个矩形符号, 此符号意味着, 于焊接接头处插入的, 填充材料带或环, 插片或环在焊接里, 完全熔化, 跟接头变成整体, 可熔插片通常, 采用钨极氩弧焊来焊接, 这个符号规定, 放置在带坡口焊缝符号, 相反的一边, 美国焊接学会, 即AWS规定, 把可熔插片分类符号, 放置在焊接符号的尾缀中，可熔焊接插片符号的例子, 如下图所示。
问：焊缝外形符号表示什么含义？
答: 外形的那些符号, 所表达的意思是对焊缝表面形状提出的那种要求。焊缝外形囊括的组成部分包含平滑、上凸以及下凹这些情况。外形符号之上的字母用以表明对待整修焊缝所运用的方法。
C, 是铲削；G, 为打磨；H, 乃锤击；M, 指机械加工；R, 是滚轧。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号所表达的意思是, 有衬垫材料被放置于带坡口焊缝的背面！这个符号, 除了会放置在带坡口焊缝符号的相反的那一边之外, 它跟塞焊缝符号是相似的！还要注意的另一点, 字母R能够放置在符号的里面, 表示在焊接完成之后衬垫材料是必须要被去除掉的！背面符号所规定的衬垫材料, 它既可以跟母材是一样的, 还可以是铜或者陶瓷也或者是玻璃带加焊剂再加气体又或者是其他别的材料。想要什么样的衬垫材料类型, 这是必须要在尾缀当中注明清楚的！背面垫板材料符号的例子就像下面图画展示的那样子！

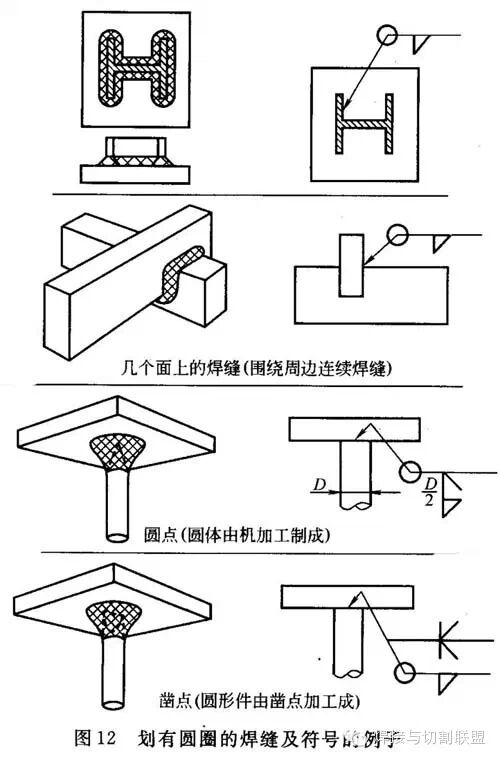

问：划有圆圈的符号含义是什么？
答: 那个划有圆圈的符号, 处于连接参考线还有箭头所围绕范围的一个圆圈之内。此符号意味着, 某接头周边存在连续情况下的焊缝, 哪怕焊接方向有可能出现改变。划有圆圈的焊缝以及该符号的例子, 如下方图形所展示的那般。
问：一个完整的焊缝符号需要哪些最小的单元？
答, ①参考线加上箭头再加上基本焊接符号。②参考线加上箭头再加上尾缀。这二者之中挑选其中一个便可。

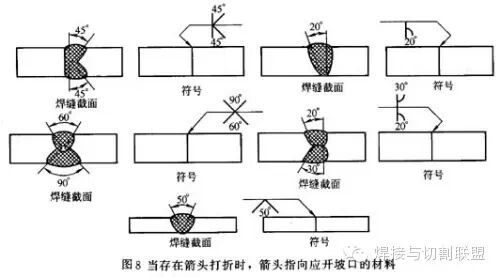

问：箭头打折表示什么含意?
答: 箭头出现打折这种情况, 意味着焊接接头两侧之中, 仅有一边是必须要开坡口的, 箭头所指向的那个材料, 是操作者在施焊之前应当开坡口的那一边, 就如同下面所展示的图形那样。

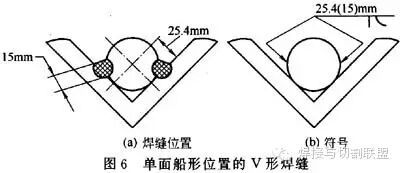

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
在厚板单面坡口对接焊时, 为防止角变形而言, 为防止自动焊时出现烧穿现象来说, 打底焊道是于接头背面坡口根部先行开展的一道焊接工作；在单面坡口对接焊里, 先完成正面坡口焊缝后, 在背面将焊根清理干净之后, 封底焊道是再次进行的一道焊接作业之事, 其目的在于确保让焊缝根部得以完全熔合。

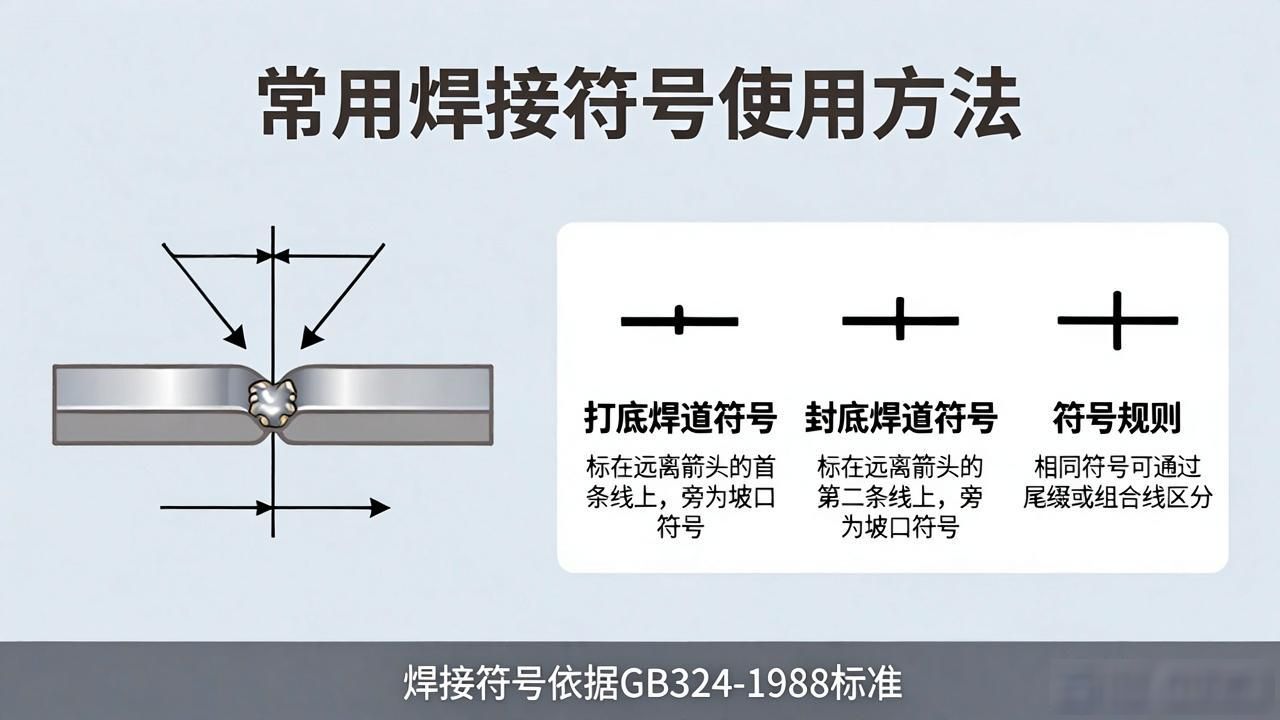

问：打底焊和封底焊都采用了什么符号？

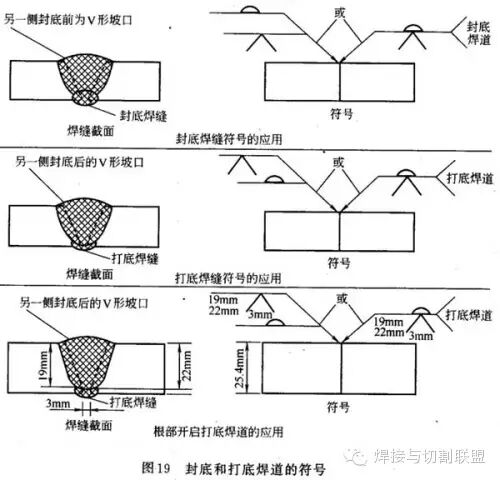

答: 这两种焊道运用了相同的符号, 然而焊接次序于焊接符号的尾缀里存在规定, 抑或是采用组合参考线。打底焊道符号通常标在远离箭头的首条线上, 其上第二条线是焊缝坡口符号。打底焊道符号老是标于焊缝坡口符号与另一边。封底焊道符号处于离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打打底焊道的符号如下方图所呈现的那样。
角焊缝尺寸
问：什么因素决定了角焊缝的尺寸？

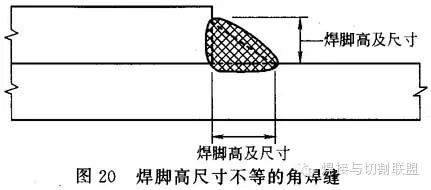

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

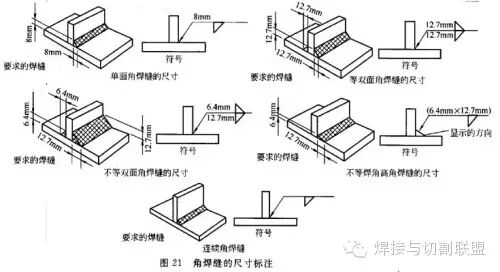

问：角焊缝的尺寸在焊缝符号上是如何标注的？
答: 角焊缝的尺寸, 是采用焊脚高来进行表示的, 焊脚高尺寸的标注位置, 是在角焊缝符号的旁边, 情况如同下面所展示的图形那样。
问：角焊缝的长度如何确定？

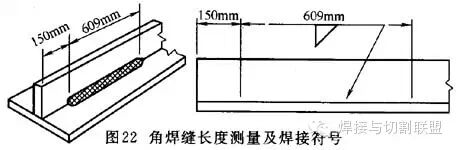

回应是, 角焊缝乃是一条自一端直达另一端持续不断的焊缝, 除非存在尺寸限度。要是焊缝并无可要求成连续的这类情况, 于角焊缝符号右侧应当标注一个数码, 用以提示施行操作的人焊缝的长度, 就如同下面所展示的图形这样。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸, 有着相应规定, 主要涉及沉入角度, 以及焊缝填充深度, 情况如下所示为图。
问：开槽焊缝的尺寸如何标注？
答: 用于测量开槽焊缝尺寸的依据乃是那开槽的宽度, 长条槽是被开设在被焊工件的接合面上的。焊接符号之上标记有开槽的长度, 通常是在焊缝符号的右侧位置。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够于塞焊焊缝抑或开槽焊缝的底部去施焊一层焊道, 然而此道焊缝事实上却是处于塞焊亦或开槽焊缝里的角焊缝, 无法被称作塞焊或者开槽焊缝。这般情形下所形成的焊缝以及符号如下方图示所呈现的那样。
表面焊道
问：什么是表面焊道？
答, 所谓的那些堆焊于工件表面, 旨在改善抗磨损性或是增加表面硬度, 又或者具备耐蚀性的金属, 被叫作表面焊道。因改善表面硬度活着抗磨损性所采用的填充金属, 称作表面堆焊。此工艺常常被应用于推土机刃板, 还有就是铲斗以及岩石破碎设备之上。
问：表面焊道的尺寸和焊接符号怎样表示？

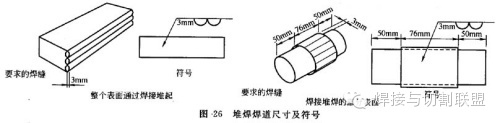

答道, 堆焊焊道的尺寸, 其界定是从工件的表面开始, 直至焊道面, 而这, 实则指的就是堆焊材料的高度。堆焊焊道的尺寸以及相应符号, 呈现状况如下图示。
