把材料连接起来的关键工艺之中, 焊接占据着重要地位, 它在现代工业里有着极为广泛的运用, 不管是针对机械制造而言, 还是对于建筑施工来讲；另外, 在航空航天等诸多领域内, 焊接技术所展现出的作用是不可以用替代物来替换的, 接下来, 会从焊接所依据的原理、所采用的工艺过程、所涉及的材料品类、所运用的设备特性以及与之相关的安全要点等好多方面情况, 以系统的方式去详细说明焊接专业一定要牢记并掌握的基础方面的知识内容。
一、焊接基本概念
焊接定义
有这么一种加工方法, 它叫做焊接, 是要通过加热、加压, 或者是两者一起使用, 而且还要考虑使用或者不使用填充材料, 以此让两个或者多个处于分离状态的金属工件之间形成原子间的结合, 进而连接成一个整体。在这个过程当中, 是借助外部能量的, 要打破金属原子间原本存在的束缚, 促使它们在新的位置相互靠近, 并且形成稳定的化学键, 最终实现永久性连接。
焊接分类
熔焊, 就是通过局部加热, 让焊件接头部位处于熔化状态, 在不施加压力的情形下, 填充金属（或者不填充金属）跟母材熔合从而形成焊缝, 继而冷却凝固达成连接。像电弧焊那般, 将电弧当作热源, 乃是应用范围广泛的熔焊方式, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 把可燃气体与助燃气体混合燃烧产生的火焰用作热源；加之激光焊, 以高能量密度的激光束作为热源；以及等离子焊, 利用等离子弧当成热源。
压焊是这样一种焊接方式, 就是在焊接过程里, 会对焊件施加压力, 这种压力施加时, 焊件可能是被加热了的, 也还有可能没有被加热, 凭借施加的压力, 能让焊件产生塑性变形, 借助原子之间进行的扩散以及再结晶, 最终来实现连接。比如说电阻焊, 它借助电极来施加压力, 依靠电流通过接头处的接触面以及邻近区域所产生的电阻热来加热；还有摩擦焊，它是利用焊件接触的端面进行相对旋转运动而产生的摩擦热；另外扩散焊, 是要在一定温度以及压力状况下, 让待焊的表面互相来接触, 依靠原子扩散达成连接。
钎焊, 乃是采用比母材熔点要低的金属材料当作钎料。把焊件以及钎料加热到高于钎料熔点, 且低于母材熔点的温度。借助液态钎料去润湿母材, 填充接头间隙, 并且与母材相互扩散来实现连接。它分为软钎焊, 像锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。
二、焊接物理与冶金基础
焊接热过程
散热源种类: 焊接散热源众多纷繁, 电弧散热能量聚集在一起, 能够以较快速度对焊件局部位置实施加热；电阻散热热能是由电流穿过电阻进而产生；激光身为具备极高能量密度的散热源, 能够达成快速加热直至熔化的效果。
涉及热输入的计算, 其公式是Q等于UI除以v, 其中Q代表热输入, 单位是J每cm, U表示电弧电压, 对应单位为V, I指焊接电流, 单位是A, v为焊接速度, 单位为cm每秒。对于保证焊接质量而言, 合理地控制好热输是极其关键重要不容忽视的, 一旦热输入不当就能致使焊件有过热、未焊透之类的问题出现。
热量分布情况: 在焊接期间, 焊件各个部位的温度, 会随着时间以及空间的改变过程, 从而形成温度场, 在靠近热源中心位置, 温度是最高地步, 它形成的分布状况, 受到多种不同因素的作用影响, 知晓温度场的情况, 对于预估焊接热应力、变形以及组织转变等有一定的帮助作用。
焊接冶金反应
焊接热源发挥作用时, 焊件开始熔化, 与此同时, 填充金属也开始熔化, 从而形成熔池, 对于焊接质量而言, 熔池的形状会予以影响, 熔池的尺寸也会施加影响, 并且熔池存在的时间同样会产生影响, 在熔池形成进程当中有强劲热对流现象出现, 并且有物质传输情况发生, 这最终致使化学成分分布不均匀, 也导致温度分布不均匀。
焊接之时所产生的气体, 像那CO₂、Ar之类, 其给予熔池的保护乃是防止有害气体把熔池侵入。熔渣将熔池的表面进行覆盖, 实现隔离来自空气的功效, 兼具保护熔池之能, 还具备脱氧的功用, 以及去除硫、去除磷, 并且可使得焊缝成型得以改进等诸多作用。
焊缝金属会于熔池冷却凝固之际, 历经结晶以及相变, 此即焊缝金属的结晶与相变状态情况。其中, 结晶是由熔池边缘朝着中心进行生长的, 这种生长方式具有产生偏析现象的可能性。而冷却过程里的固态相变产物, 其组织以及性能状况是取决于冷却速度、化学成分等因素的, 通过控制焊接工艺参数能够对结晶以及相变过程予以调整。
焊接缺陷成因
气孔是什么呢, 是熔池当中的气体, 在凝固之前没有逸出, 残留在焊缝进而形成空穴。其原因涵盖焊接材料受潮这一情况, 还有焊件清理不干净这种状况, 以及焊接工艺参数不当等多种情形。它会使得焊缝强度降低, 并且使其致密性也遭到降低。
有着会降低焊缝有效截面积, 致使应力集中这种情况的夹渣是, 熔渣残留在焊缝所形成的缺陷而造成的, 其产生原因包含焊接电流过小, 层间清渣不够彻底, 以及焊条角度不正确等。
裂缝, 是极为严重的焊接方面的缺陷, 热裂缝是在焊缝金属冷却至固相线附近的高温区域之时所产生的, 它和低熔点共晶物, 以及焊接工艺等存在关联；冷裂缝情形下, 是在焊接接头冷却至较低温度的时候产生的, 其产生和氢包含量, 还有淬硬组织, 以及残余应力存在关联；再热裂缝是在焊后的焊件再次被加热之际产生的, 它和沉淀相析出, 还有晶界强化等存在关联。
未熔合的情况是指, 焊缝金属跟母材或是焊缝层间, 没有达成完全的熔化结合, 其产生原因在于, 焊接电流太小, 而且速度过快, 同时坡口角度过小等, 这种状况会对焊缝强度以及密封性造成影响。
焊接接头根部, 存在未完全熔透的状况, 这被称作未焊透, 其成因涵盖了焊接电流过小, 以及速度过快, 还有坡口角度过小, 并且钝边过大等情况, 会致使焊缝承载能力降低, 进而引发应力集中。
三、焊接材料
焊条
分类来讲, 是按照药皮性质被划分成酸性焊条以及碱性焊条的。其中, 酸性焊条的药皮含有大量酸性氧化物, 它的电弧稳定, 飞溅小, 脱渣容易, 对杂质敏感性低, 适用于一般低碳钢和低合金钢的焊接, 就像E4303这种情况；而碱性焊条的药皮含有大量碱性氧化物以及萤石, 其具备脱硫、脱磷能力强的特点, 焊缝力学性能良好, 抗裂性强, 不过电弧稳定性较差, 对杂质敏感, 常常被用于重要低合金钢和合金钢的焊接, 例如E5015这样。
牌号解读, 拿E6010来说, “E”代表焊条, “60”意味着熔敷金属最小抗拉强度是60（大约），“1”表明适用于全位置去焊接;“0”表示药皮类型以及电流种类, 是高纤维素钠型药皮, 直流反接。
焊丝与焊剂
实心焊丝, 像ER70S – 6这种的, “ER”所代表的是实芯焊丝, “70”意味着熔敷金属最小抗拉强度为70（大概）, 其中“S”代表焊丝, “6”是化学成分分类代号, 它被用于碳钢和低合金钢气体保护焊。
药芯焊丝, 就像E71T – 1那般, 其中“E”代表焊条, “7”意味着熔敷金属最小抗拉强度是70（大约）, “1”表明适用于全位置焊接, “T”指焊芯, 接续数字与字母是药芯类别和防护气体类别 , 其具备焊接工艺性能优等、生产效率大的特点。
埋弧焊剂, 比如说HJ431, 其中“HJ”体现的是埋弧焊剂, “4”展示的则是焊剂里MnO的含量, “3”表明的是SiO₂和CaF₂的含量, “1”意味着同一类型焊剂的不同牌号, 它要和埋弧焊丝搭配起来使用, 发挥让熔池得到保护、参与冶金反应等功效。
保护气体
以下这些惰性气体, Ar、He, 其化学性质稳定, 不会与金属发生反应, 被用于保护焊接区, 氩气经常被用到, 它价格低、密度大且保护效果良好；氦气保护效果更佳仅价格昂贵, 被用于高熔点金属以及高要求的场合。

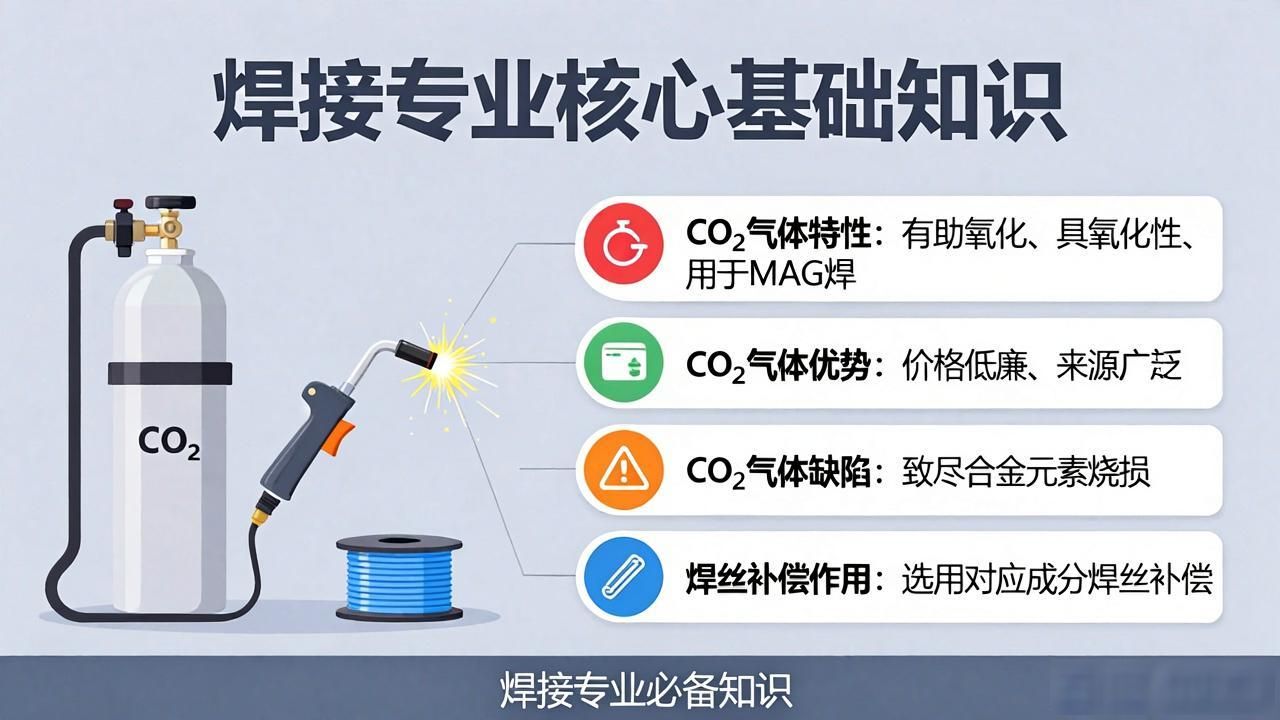

有助于氧化作用的气体名叫CO₂, 它具备氧化性, 被应用于MAG焊, 其价格低廉, 来源广泛, 然而它会致使合金元素遭受烧损, 在这样的情况下需要挑选适宜的焊丝。这些焊丝还得有相应成分, 以此来进行补偿。
混合气体, 比如说Ar加上CO₂这种, 它同时具备着惰性气体以及活性气体的那些优点, 能够对焊缝成型起到改善的作用, 还可以减少飞溅, 进而提高焊接的质量以及效率, 常见的比例是Ar百分之八十再加上CO₂百分之二十, 能够按照需求来进行调整。
四、焊接工艺与参数
关键工艺参数
电流, 对焊接质量以及效率具有影响, 直流电流之下电弧稳定, 且飞溅小, 交流电流的设备简单，成本还低。电流大小要依据焊件的厚度, 还有材质、接头形式、焊条也就是焊丝）直径等进行选择, 倘若过大或者过小, 就会产生焊接缺陷。
电压, 它跟电弧长度存在关联, 恰当的电压能够确保焊缝宽度以及熔深均匀, 而要是电压不合适, 就会致使焊缝成型出现问题。
焊接速度, 指的是单位时间之内完成的焊缝长度, 倘若速度过快, 或者速度过慢的话, 那么都会对焊接质量以及效率产生影响, 并且需要依照多种因素加以合理调整。
电弧长度方面, 短电弧具备热效率高的特点, 还有飞溅小的特性, 手工电弧焊时, 电弧长度通常是焊条直径的0.5至1.0倍, 而气体保护焊同样需要把控适宜的电弧长度。
坡口形式常见的有V型、U型、X型、Y型等, V型加工方面较为简便, 其填充金属的量相当大, 这使得它适合应用于薄焊件, U型的根部相对很窄, 填充金属的量比较少, 况且焊缝的质量颇佳, 因而它适用于厚焊件，X 型将两者各自的优点予以了结合, 同时Y型也是如此, 两者都运用于大厚度焊件, 如此一来能够减少变形以及填充金属量。
接头设计
对接接头, 是两焊件端面相对放置来进行焊接, 其受力均匀, 应用广泛, 一般情况下, 需开坡口, 并且要保证装配间隙, 还要保证错边量。
角接接头, 是这样一种情况。就是那两焊件的端部, 会构成直角或者和直角近似的角度。它主要承受的是横向的载荷。然后, 依据焊件的厚度以及受力的情况, 能够选择开坡口来焊接, 或者不开坡口进行焊接。
T型接头是这样一种接头形式, 即在其中, 一焊件的端面与另一焊件的表面构成直角或者近似直角, 这种接头受力情况复杂, 特别容易出现应力集中的现象, 往往采用双面焊或者开坡口的焊接方式来提高强度。
两两焊件部分重叠进行焊接的这种方式称作搭接接头, 其装配操作较为简单, 然而却是受力不均匀的状况, 其强度也是比较低的, 它是被应用于受力较小或者是非承载结构之中的情况, 通过增加搭接的长度或者采用塞焊、槽焊等办法能够提高强度。
预热与后热
防止冷裂纹的预热温度计算, 是依据碳当量来计算预热温度的, 碳当量越高, 钢材淬硬朝着更大倾向发展, 因此需采用预热措施以来降低冷却速度, 进而防止冷裂纹产生。其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15（这里元素符号代表其质量分数）, 要根据Ceq值以及焊件厚度等因素通过查表来确定预热温度。
消氢处理是这样的, 焊后要把焊件加热到一定温度, 是什么样的温度呢, 比如250到350℃这个范围, 然后还要维持一段时间的保温状态, 要经过这个过程来让焊缝里的氢跑出来, 目的是防止出现氢致裂纹, 这个处理尤其适合用于低合金钢以及高强度钢的焊接。
五、焊接设备
电弧焊机
交流焊机属于变压器式, 它会把电网当中的交流电借由变压器来降压, 进而获取适配焊接要求的低电压交流电, 其结构十分简单, 成本较为低, 然而电弧稳定性比较差。
直流焊机, 它涵盖整流式与逆变式这两种类型。整流式焊机呢, 是借助整流元件把交流电转变为直流电。而逆变式焊机, 先是把交流电转化成直流电, 接着再逆变成高频交流电, 之后经过降压、整流, 最后输出适宜焊接的直流电, 它具备体积小、重量轻、节能且电弧稳定性良好等优点。
气体保护焊设备
MIG/MAG焊机, 其中MIG焊运用惰性气体予以保护, MAG焊借助活性气体或者混合气体进行保护, 它依靠连续送进的焊丝当作电极以及填充金属, 具备生产效率高的特点, 适用于多种金属材料的焊接。
TIG 焊机焊接时的电极是用高熔点的钨棒做成, 对于电弧以及熔池, 是借助惰性气体来做保护的作用, 它有着焊接质量高这个特性, 并且电弧也很稳定, 通常会配备高频引弧装置, 还有脉冲功能, 凭借这些能达成更精确的焊接控制, 它适用的焊接对象为有色金属、不锈钢以及薄件。
辅助工具
焊枪, 它能传递焊接电流, 还能输送保护气体, 要是进行熔化极焊接的话, 它还能引导焊丝, 其结构以及性能会对焊接操作以及焊接质量造成影响。
用于储存保护气体的气瓶, 例如像氩气瓶、二氧化碳气瓶这类的, 需要按照规定定期进行检查, 并且还要做好维护工作, 以此来保证能够安全地使用。
送丝机, 于熔化极气体保护焊里头, 把焊丝匀速地送进焊接区, 送丝速度稳定这件事, 对于保证焊接质量而言, 是十分重要的。
接地钳, 它能保证焊接这一回路的接地处于良好状态, 以此防止触电事故出现状况, 与此同时还能确保焊接当时的电流维持稳定。
面罩, 拥有自动变光功能, 它这种面罩, 能够依据电弧光的强度, 去自动调节镜片的透光率, 如此一来, 就可以有效地保护焊工的眼睛, 避免其受到电弧辐射的伤害, 进而还能提高焊接操作过程当中的安全性以及舒适性。
六、焊接缺陷与质量控制
常见缺陷
裂纹, 除了热裂纹、冷裂纹、再热裂纹之外, 还有层状撕裂, 它多发生在厚板那个焊接结构当中, 因为钢板内部存在分层夹杂物, 于焊接应力作用之下沿着轧制方向产生阶梯状裂纹。
气孔, 它被划分成氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使的气孔, 其形态以及分布呈现出有所不同的差异, 像氢气孔大多是表面针状的样子, 而一氧化碳气孔通常为内部条虫状形态。
夹渣, 它包含着非金属夹渣以及金属夹渣, 其中, 前者像氧化物、硫化物之类, 再看后者, 它是如钨夹渣（具体是TIG焊过程中钨极熔化并且混入焊缝的那种情形）这般。
焊接时出现咬边情况, 是因没能恰当选取焊接参数, 或者操作方法存在不正确之处, 致使沿焊趾的母材位置产生沟槽或者凹陷形态, 而这种沟槽或凹陷会对焊件的有效截面积起到削弱作用, 最终造成应力集中现象。

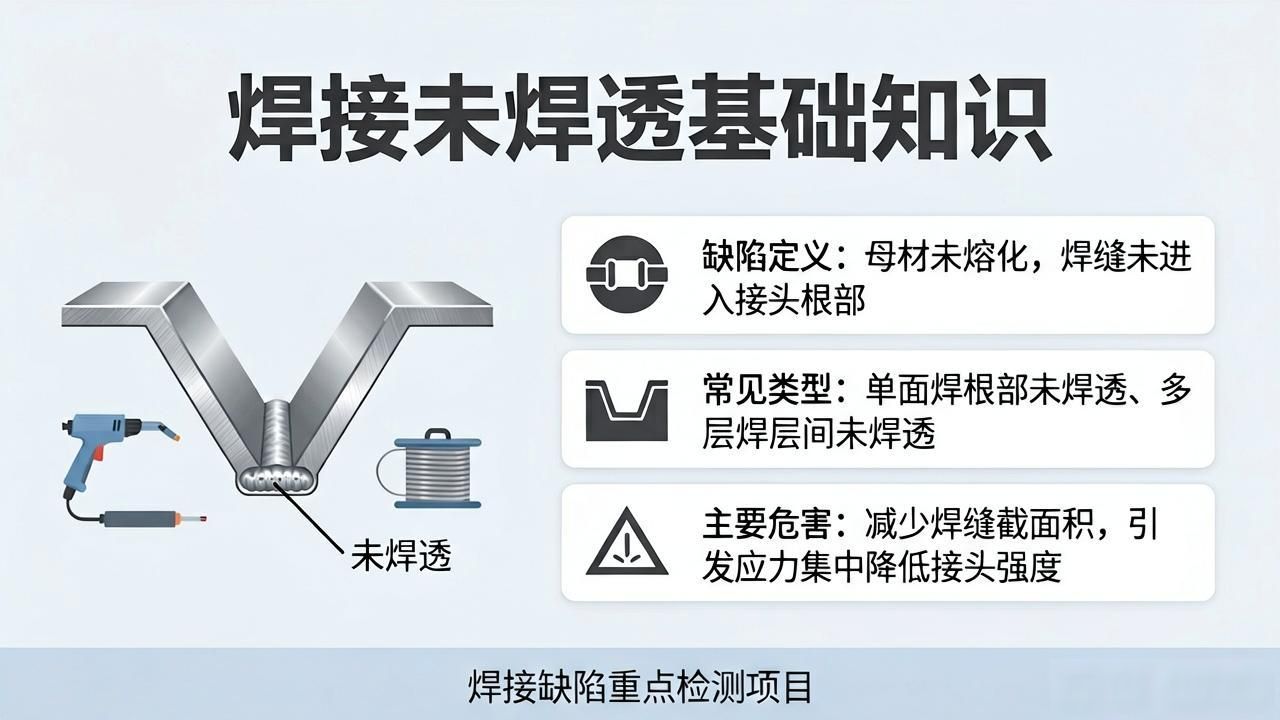

处于未焊透情形的, 有着接头根部未焊透的状况, 存在单面焊根部未焊透的情况, 还有多层焊层间未焊透等的情形。
检测方法
视觉查看（VT）, 借由肉眼或者依靠放大镜、量规之类工具, 检查焊缝外观, 涵盖焊缝尺寸, 形状, 表面缺陷等。
射线检测, 也就是 RT, 借助射线, 像 X 射线与γ射线, 去穿透焊件, 依据缺陷对射线吸收程度存在差异, 于底片上形成不同黑度的影像, 以此来检测缺陷, 能够检测内部气孔、夹渣、裂纹、未焊透等缺陷, 对体积型缺陷较为敏感。有标点。
超声波检测, 叫作UT。它是运用超声波, 在焊件里传播时, 碰到缺陷会出现反射、折射等状况, 借由分析反射波信号, 以此来检测缺陷。它能够检测内部缺陷, 对对面积型缺陷敏感, 适用于厚板检测。
磁粉检测, 也就是MT，它被用于检测铁磁性材料的表面以及近表面缺陷, 在被检测的工件表面施加磁场, 缺陷的地方会产生漏磁场, 致使吸附磁粉从而形成展现缺陷位置以及形状的磁痕。
渗透检测, 也就是PT, 是要把含有色染料或者荧光剂的渗透液涂抹在焊件的表面, 让它渗透进缺陷里头, 接着把表面多余的渗透液给去掉, 随后还要施加显像剂, 使得缺陷里边的渗透液能够被吸附从而显示出来, 以此可进行针对表面开口缺陷的检测。
标准规范
ISO 5817, 它会依据缺陷类型、尺寸以及数量等指标, 来给焊缝质量分级, 此分级把焊缝质量划分成B、C、D这三个等级, 并且它适用于熔化焊焊接接头, 有着这样的规定。
AWS D1.1, 也就是美国钢结构焊接规范, 该规范, 对钢结构焊接规定了材料方面的要求, 还规定了工艺方面的要求, 同时也规定了质量检验等方面的要求, 它在北美地区是被广泛应用的。
中国焊接质量要求系列标准GB/T 12467对焊接质量要求作出了详细规定, 其中包括将质量进行划分等级, 还有给出相应的检验方法, 并涉及验收准则等相关方面啦。
七、焊接安全与防护
主要危险源
电弧辐射, 它涵盖紫外线、红外线以及可见光。而当中紫外线, 对人体危害较为大, 能够引发电光性眼炎、皮肤灼伤等情况。
电击的情况是, 如果焊接设备存在漏电现象, 或者操作的时候出现不当情况, 又或者是在潮湿环境里进行作业等, 那么就有可能致使触电事故发生。
那些在焊接期间由于金属氧化物等物质而形成的烟尘 , 要是长时间被吸入 , 便会给呼吸系统带来损伤 , 进而引发像尘肺病这类的职业病。
高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。
有害气体包含多种, 像臭氧, 它具备强氧化性, 会对呼吸道产生刺激作用, 一氧化碳, 其没有色彩也没有气味, 容易致使中毒情况发生, 还有氮氧化物, 它会对呼吸道造成一定的刺激以及腐蚀的效果。
防护措施
个人防护装备, 其中包括, 要穿戴防护服, 它是由采用防火、隔热、耐磨材料而制成的, 能够防止高温飞溅以及辐射带来伤害；还有焊接手套, 其具备隔热、绝缘、耐磨性能；再有面罩, 除自动变光面罩之外, 另外还有手持式面罩, 目的是用于保护面部和眼睛；最后是防尘口罩, 它的作用是过滤焊接烟尘。
通风举措如下, 要确保焊接区域周边环境存在良好的通风状况, 当经由自然途径进行的通风并不充足之际, 需装配机械通风设备亦或是排烟装置, 以此及时将有害气体以及烟尘予以排出。
急救知识
出现触电急救情况时, 要马上切断电源, 要是触电者呼吸停止了, 同时心跳也停止, 那就应当在现场进行心肺复苏术也就是实施CPR, 这里面涵盖胸外按压以及人工呼吸两项内容, 按压的频率至少得达到100次每分钟, 按压的深度至少要有5厘米, 按压跟呼吸的比例为30比2 , 完了还要及时拨打急救电话。
轻度灼伤的处理办法是, 马上用大量冷水去冲洗受伤的部位, 冲洗时间为十五到三十分钟, 以此来降低皮肤的温度, 减轻疼痛以及损伤；而严重灼伤的情况则是, 要避免自己去进行处理, 需用干净的纱布或者毛巾覆盖住伤口, 然后尽快送去医院接受治疗。
出现烟尘吸入的应急举措是, 要是吸入了大量烟尘且感觉身体不适, 那就即刻转移到通风状态良好的空旷地方去, 呼吸新鲜的空气, 要是症状表现得严重, 那就得及时前往就医。
八、金属材料焊接性
碳钢焊接
低碳钢, 其含碳量是低于0.25%的, 它具有良好的焊接性, 通常情况下不需要特殊的工艺手段或举措, 只要选择合适的焊条或者焊丝就行。
含有碳量处于0.25%至0.6%之间的中碳钢, 在进行焊接的时候容易产生淬硬组织以及冷裂纹, 所以需要进行预热, 预热温度是150至250℃ , 要选用低氢型焊条, 并且要控制施焊时的热输入。
有着含碳量大于0.6%特性的高碳钢, 其焊接性较差, 在焊接之前, 需要预热到250 – 350℃以上。要采用低氢型焊条, 焊后还要进行缓冷以及热处理, 消除应力并且改善组织。
不锈钢焊接
对于奥氏体不锈钢而言, 其在焊接的时候, 晶间腐蚀属于主要问题。并且, 在石油化工设备进行焊接之际, 为了防止出现晶间腐蚀的情况, 常常会选用含有钛（像A132）或者铌（像A137）等稳定化元素的焊条, 又或者会使用超低碳焊条（像A002）。同时, 采用小电流、快速焊以及短弧焊的方式, 以此来缩短焊缝处于敏化温度区间（450 – 850℃）里的停留时间, 进而降低晶间腐蚀的倾向。
铁素体不锈钢, 焊接之时容易出现脆化现象, 其中涵盖475℃脆化以及σ相脆化。于焊接管道之际, 为防止呈现为脆化状况, 焊前预热温度控制在地处100至300℃范围, 采用具备小热输入特性的焊接工艺, 防止在475℃附近长时间予以停留, 焊后能够进行快速冷却, 若具备必要条件则进行退火处理, 以此恢复韧性。
双相不锈钢, 焊接的时候, 要严格控制热输入量, 在海洋工程结构的焊接过程中, 选取恰当的焊接方法, 像TIG、MIG这种, 挑选合适的焊接参数, 将热输入控制在特定范围里, 以此保障焊缝以及热影响区的奥氏体与铁素体比例, 避免因热输入不合适致使相比例失调, 对焊接接头的耐蚀性以及力学性能产生影响。
铝合金焊接
铝合金的表面存在着一层具有致密特性的氧化膜, 这层氧化膜是Al₂O₃, 它的熔点非常之高, 达到了2050℃, 此膜会阻碍焊接时的熔合情况, 而且铝合金具备导热性强的特点, 在焊接期间热量极为快速地会散失掉, 容易造成焊接部位产生变形。在航空航天这个领域里, 针对铝合金结构件进行焊接时, 常常会采用TIG焊或者MIG焊。在焊件进行焊接之前, 需要运用机械方式, 好比刮削这种办法, 或者运用化学方式, 就像碱洗这类方法, 将焊件表面的氧化膜进行彻底的清理；在焊接这个过程当中, 要合理地去选择焊接电流、电压以及焊接速度, 通过采用合适的工装夹具以刚性固定焊件, 或者采用反变形法、随焊激冷等措施来控制变形；对于厚板焊接而言, 能够采用多层多道焊, 以此来控制层间温度。
异种金属焊接

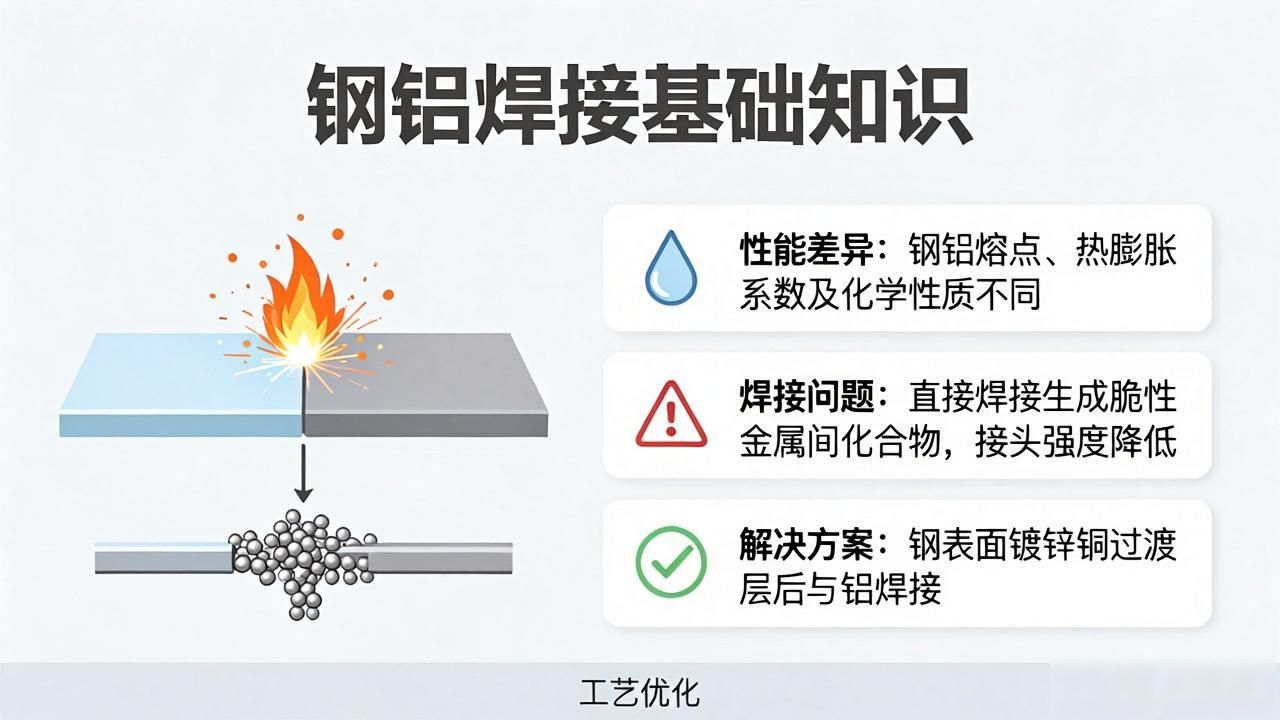

就拿钢和铝的焊接来说, 钢跟铝在有关物理性能方面, 像是它们各自的熔点、热膨胀系数等, 差异极大, 而且化学性能方面的不同也格外显著, 要是直接进行焊接, 那么在接头的地方就会形成那种脆性的金属间化合物, 进而致使用接头的强度有所降低。在制作汽车发动机的某些零部件时呢, 会采用过渡层焊接工艺, 比如说在钢的表面先镀上一层像锌、铜这类的金属当作过渡层, 之后再和铝开展焊接；又或者采用特殊的钎焊工艺, 要挑选适宜的钎料以及与之匹配的适宜钎焊温度, 借助钎料于母材之间进行扩散以及溶解, 以此来形成良好的接头方面的连接, 从而减少金属间化合物的产生, 最终提高接头的质量。
九、焊接符号与图纸
焊接符号
基本符号, 可用来表示焊缝横截面形状, 其中, 角焊缝用等边三角形表示, 对接焊缝用直线表示, V形坡口对接焊缝用带斜边的直线表示, 能够直观反映焊缝的基本形式。
补充符号, 是用来补充说明焊缝某些特征的。现场焊符号呢, 是一个涂黑的小旗, 它代表该焊缝需要在现场施焊。周围焊符号则是一个圆圈, 意味着焊缝环绕焊件周围实施焊接。
焊缝长度、宽度、厚度、坡口角度、钝边尺寸等等, 这些都属于尺寸标注的范畴。比如说, 在对角焊缝进行标注的时候, 会把焊脚尺寸注明出来；对接焊缝呢, 就会将坡口深度、间隙等尺寸进行标注, 以此为焊接施工提供精确的数据依据。
图纸识读
对于坡口形式, 要从图纸里识别出诸如V型、U型、X型等的坡口形式, 依据焊件的厚度来看, 按照焊接的方法以及工艺的要求, 去确定坡口的尺寸, 比如V型坡口的角度、钝边的大小, 还有装配间隙等这一系列的情况, 以此保障在进行焊接的时候能够达成充分熔合的状态, 进而获得良好的焊缝质量。
焊接部位的位置情况是: 明晰平焊、立焊、横焊以及仰焊的所在之处。不同位置的焊接之时的困难程度以及工艺方面的要求存在差异, 平焊的操作比较轻易, 其焊接的品质容易得到保障；立焊与横焊的情况下, 需要对焊接之时所形成的熔池形状以及尺寸进行把控, 借此避免液态的金属出现向下流淌的状况；仰焊的难度是最大的, 对于焊工的技术以及操作方面的要求较高, 图纸上面的标注能够帮助焊工挑选适宜的焊接工艺以及操作方式。
工艺要求方面, 对于像焊后热处理要求这一情况, 图纸会注明是不是需要开展退火、正火、回火、调质等处理, 以及处理的时候温度、时间以及冷却方式等参数, 借由焊后热处理去改善焊接接头的组织以及性能, 消除掉残余应力。
十、焊接技术发展趋势
自动化与智能化
机器人执行焊接工作, 于汽车生产制造范畴被广泛运用, 该机器人能够依据预先设定的程序精准完成焊接操作之举, 其可确保焊接质量是处于稳定状态以及具有一致性特征, 进而提升生产效率, 还可削减人工成本和降低劳动强度, 此外它能够在恶劣环境里面有效开展工作。
视觉传感, 是借助视觉传感器实时去获取焊接过程里的图像信息, 像焊缝位置、形状以及熔池状态等, 再反馈到控制系统那里, 达成对焊接过程的实时监测与调整这一目的, 以此来提升焊接质量的可靠性和适应性, 比如在复杂结构件进行焊接时, 它能够自动跟踪焊缝, 确保达成焊接精度。
自适应控制。它会依据焊接进程里时刻变化着的诸多参数什么电流啦电压呀还有焊接速度等啦以及焊件出现的千变万化无论诸如材料厚度时有所变装配存在误差之类都能自动去调整焊接工艺方面的参数以此来确保焊接质量不会遭受外界各种因素产生的影响进而达成智能化这样的焊接生产。
新材料焊接
高强钢, 在建筑、桥梁等行业对结构轻量化与高强度需求提升的状况下, 其应用愈发广泛。研发适配高强钢的焊接材料以及工艺, 把控焊接热影响区的组织与性能, 预防裂纹出现, 提升接头的强度和韧性, 这是研究重点。
镍基合金常被用于航空航天、石油化工等领域, 这是因为它具备耐高温、耐腐蚀等优良性能。要研究镍基合金的焊接冶金过程, 去解决焊接过程里的热裂纹、气孔等缺陷, 还要开发专用焊接设备和工艺, 以此满足特殊工况下的使用要求。
存在复合材料, 像是那种碳纤维增强复合材料。在航空航天领域, 其应用正渐渐增多。要去研究一下复合材料跟金属或者其他材料的连接技术, 开发出对复合材料适宜的焊接方法还有工艺, 解决界面结合强度以及可靠性上的问题, 从而拓展复合材料的应用范围。
绿色焊接
开发新型焊接材料, 这种材料要具备低烟尘、低毒的特点, 以减少焊接时烟尘与有害气体的产生, 进而改善工作环境, 最终达到保护焊工健康的目的, 比如说采用那种有着环保型药皮配方的焊条, 来降低烟尘里有害物质的含量, 此即为低烟尘焊材。
节能所用设备方面, 要去研发那种高效节能的焊接电源以及设备, 像逆变式焊接电源这种, 跟传统电源相比较而言, 具备着更高的电能转换效率, 能够减少能源的消耗, 进而降低生产所需要的成本, 这是符合可持续发展要求的。
环保工艺方面, 冷金属过渡, 也就是CMT工艺, 它属于一种新型焊接工艺, 其具备这样的特点, 就是在焊接进程当中能够达成无飞溅效果, 并且有着低热量输入的情况存在。它可以减少对于焊件的热影响, 进一步降低形成变形以及缺陷产出的概率而且还能减少能源消耗, 同时降低焊接烟尘的排放, 这是一种绿色环保类的焊接工艺, 在薄板焊接以及针对焊接质量有着较高要求的场合, 具备广阔的应用前景。
推荐学习资源
– 书籍：
《焊接冶金学》, 对焊接过程里的冶金反应予以深入剖析, 对组织转变展开深入剖析, 对性能变化进行深入剖析, 以此为理解焊接质量控制构筑理论基础。
关于《焊接方法与设备》这部作品, 它对各类焊接工艺方法进行了全面的介绍, 详细阐述了工艺参数的选择, 还讲述了焊接设备的原理, 设备的结构等内容, 以及其在实际场景中的应用情况, 在实际应用方面这个具有很强的实用性。
其为锅炉与压力容器设计方面的权威标准, 是制造方面的权威标准, 是检验等方面权威标准之一, 对从事相关领域焊接工作的人员具备重要指导意义。
– 标准：
AWS（美国焊接学会）标准, 在国际上有着广泛影响力, 它涵盖焊接材料标准, 涵盖焊接工艺标准, 涵盖质量控制等多方面标准, 还为焊接行业提供技术规范。
ISO, 也就是国际标准化组织, 其标准属于全球通用的标准体系, 其中在焊接质量分级方面的标准, 以及在检测方法方面的标准, 两者一同促进了国际间的焊接技术交流与合作。
GB（中国国标）是啥, 它是我国焊接领域的国家标准, 它是结合国内实际情况制定的, 也是结合行业需求制定的, 它对规范国内焊接行业发展起到重要作用。
亲身经历: 投身于焊工技能培训之中, 进而考取 AWS 或 ISO 9606 焊工资格证, 借由系统培训以及实际操作之举, 得以掌握各类焊接之方法与技能, 熟知焊接质量控制之流程, 获致权威的资格认证, 以此提升于焊接领域的就业竞争能力以及专业水准。
把控好了上述知识, 这可是焊接这个专业的基石所在, 与此同时呢, 要把它跟实际上去操作的经验结合联在一起, 持续不间断地去学习新出现的技术, 把个人自身的焊接技术水准及其综合能力全方位提升起来, 从而能够去适配焊接这个行业始终在不停发展而产生的需求。
