1、常用焊接符号对照参考表, 它里面的符号有着特定的内容, TYP 3.2 50 到 150, 3.2 50 到 150, 此时箭头所指的那个部位, 其正面以及反面都是 3.2mm 的角焊缝, 而且还是间断焊, 这种情况下是每隔 150mm 就焊接 50mm, 就像这样如下如图, 150mm, 150mm, 50mm, 50mm,50mm, 4.8, 箭头所指的这个位置是 4.8mm 的角焊缝, 其反面是对接焊并且焊完之后要把焊道磨平, （3.2）, 箭头所指的地方是对接焊, 熔深为 3.2mm。如下均以类似形式表述, TYP 4.8那个4.8箭头专门指向的部位上面那边与下面那边都是那种4.8mm角焊缝；没有进行标注的跟这种类似的情形是一样的。(3.2) 从To (4.8) Plate G那个箭头所指向的部位正面和反面都是对接焊, 所指向的这个部位熔深是设定为4.8mm, 反面的熔深是3.2。

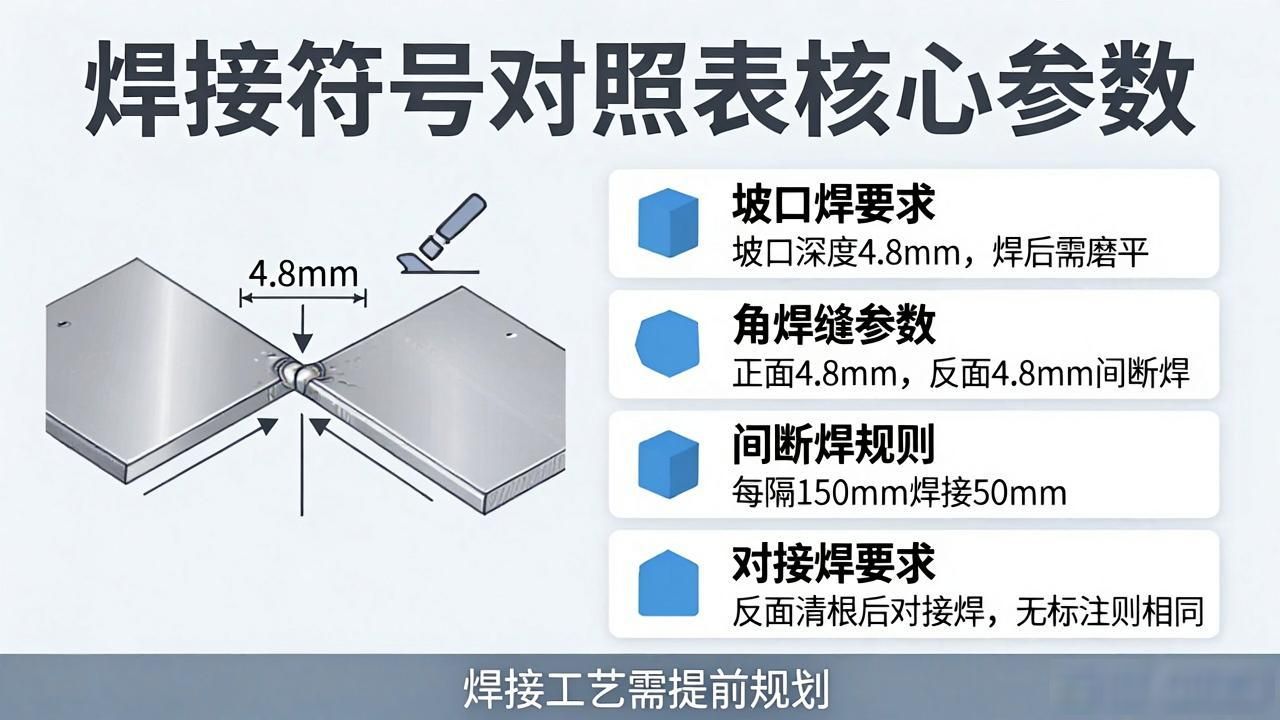

2、mm, 并且所指示的那个面在焊接之后要进行打磨使其成为平整的状态。需要留意的是, 这条焊缝必须要在零件板开始焊接之前就完成。 4.8 50 – 150 4.8 箭头指向的地方是 4.8mm 的角焊缝, 其反面是 4.8mm 的角焊间断焊, 每隔 150mm 焊接 50mm。TYP 6.4 箭头指向部分是对接焊, 焊接之后要磨平表面；反面是 6.4mm 的角焊缝, 没有标明其它情形的与之相同。C.这个句子存在一些不清晰和语法错误的地方你可能没有表述准确, 但按照要求改写如下: P.T&B 4.8, 有箭头所指之处是为坡口焊, 破口深度是4.8mm, 并且焊完后要磨平。反面清根之后进行对接焊, 焊完也要磨平。此焊缝属于全熔透焊, 没标注的类似情形也是一样。TYP 6.4, 箭头所指部位周边都是6.4mm角焊缝, 没标注的类似情况同样如此。TYP（4.8）, 箭头所指部位是对接焊, 焊后磨平, 反面属天然喇。

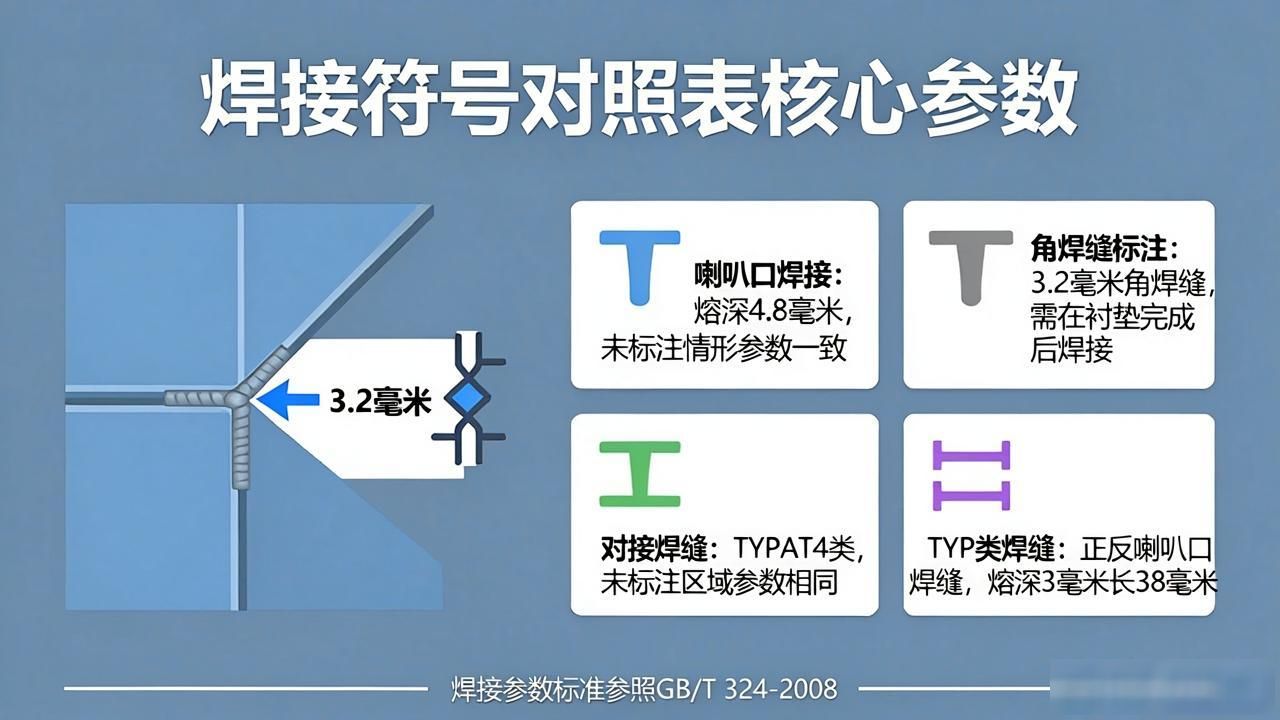

3、喇叭口焊接, 其熔深是 4.8 毫米, 对于未标注的类似情形是同样的。3.2 那里箭头所指向的部位四周全都是 3.2 毫米的角焊缝。TYPAT 4, 那个箭头指向部位属于对接焊缝类情况时, 没标明的类似区域的四个角都是一样的。TYPAT 3.2, 箭头所指向位置是 3.2 角焊缝的情况, 没标注的各类这般角部位置的状况是相同的。TYP, 箭头所指向部位的正面和反面都是纯天然喇叭口径的焊缝, 其熔深都是在 3 毫米, 焊缝长度都为 38 毫米的这种情况, 未标注的类似状况就都是相同的。3.2箭头所指之处是3.2mm角焊缝, 要留意, 其须在所有别的装配衬垫都完成以后才开展焊接。那4.8 4.8 50 – 150箭头所指的部位是4.8mm角焊间断焊, 每150mm焊50mm。
4、, 箭头所指部位, 是熔深为4.8mm的坡口焊, 焊完后要把焊缝磨平, 粗糙度要求是500m , 反面是4.8mm的角焊缝；TYP 4.8 200 100和500所表示的, 是与上述箭头所指部位类似的情况, 也是4.8mm熔深坡口焊且焊后磨平, 反面是4.8mm角焊缝；TYP (3.2)所指的地方, 那儿是3.2mm熔深的对接焊缝, 焊后需要磨平, 没标注但类似的情况都一样；TYP 3.2 6所指之处, 是3.2mm角焊缝, 焊缝长度6mm , 没标注的类似情况都是如此。还有, 那儿反面是4.8mm的角焊缝。4.8, 4.8, 箭头所指的那个部位是坡口全熔透焊缝, 其熔深4.8mm, 焊完之后要磨平；反面是4.8mm的角焊缝, 要求背面清根；是溶透焊, 没标注的类似情形都一样。2 – POINT TYP 3.2 6, 箭头所指部位是3.2mm的角焊缝, 焊缝长度是6mm。

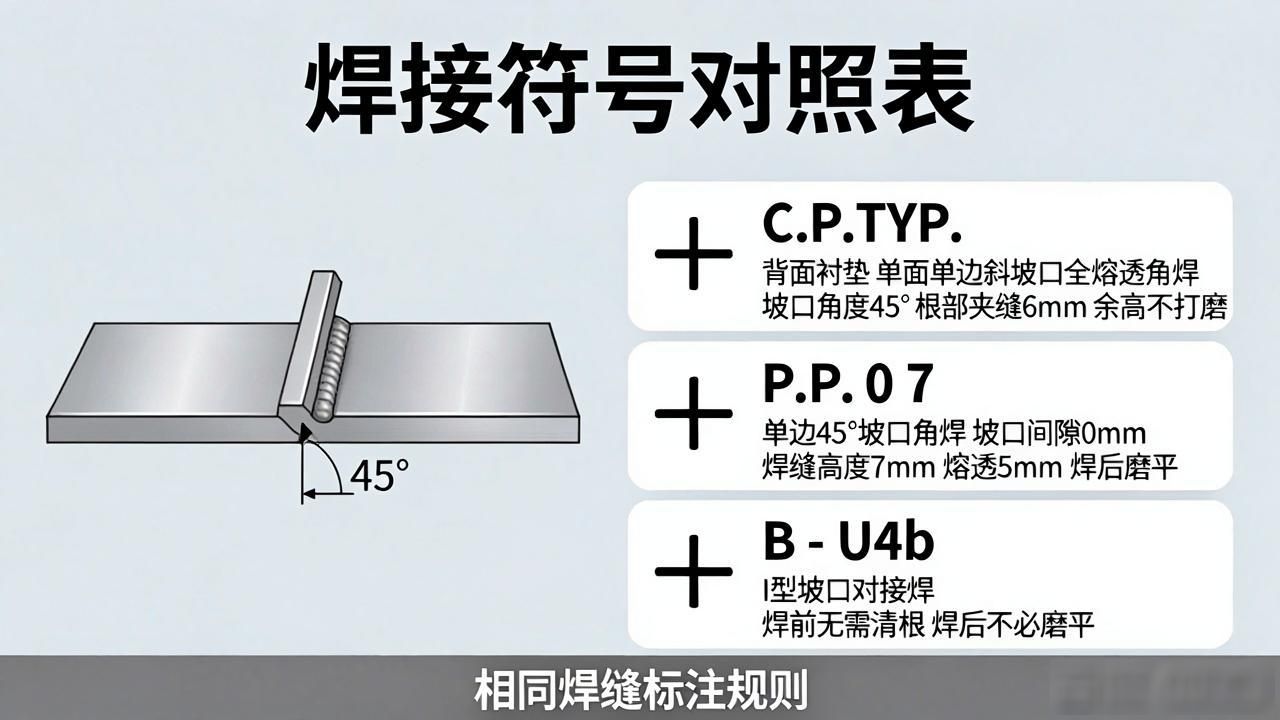

5、请注意, 仅仅焊接两点, 且每一点的长度都是6毫米, 那些没有标注的类似情形也是一样的。C.P.TYP.对于6, 45°箭头所指向的部位而言是背面衬垫, 采用单面单边斜坡口全熔透角焊, 根部夹缝存在6毫米差距, 单边切削斜坡口的角度为45°, 焊接完成之后焊缝的余高不进行打磨 , （坡口的形式可以查看下面这个图）。那些没有标注的类似情况同样如此。。P.P. 0 7（5） 45°, G箭头所指之处是单边45°坡口角焊, 坡口间隙为0mm, 焊缝高度是7mm, 熔透要求为5mm, 焊后要磨平焊道；背面是I型坡口对接焊道, 焊前无需清根, 焊后不必磨平焊道。B – U4b, G箭头所指部位是I型坡口对接焊道, 焊后磨平, 反面是单面单边削斜坡口焊缝, 坡口角度45 + 10, – 0°, 坡口间隙0 – 3mm, 坡口钝边高度0 – 3mm, （见下图）, 焊后余高不用打磨。这个部位, 是开坡口全熔透角焊缝, 其中, 箭头所指之处, 焊角尺寸是 8mm , 在反面位置, 同样是开坡口全熔透角焊缝, 并且需要清根, 其焊角尺寸也是 8mm。第 4 页 共 4 页。
