第四章焊缝符号及焊接方法

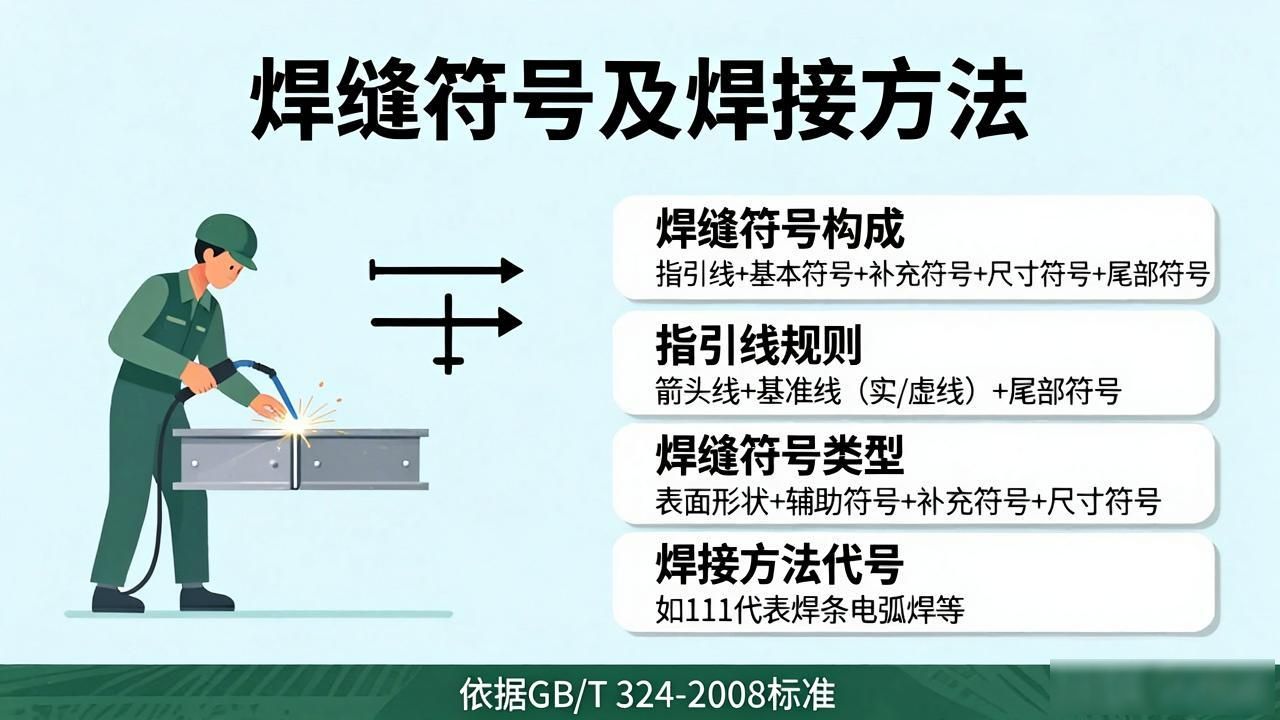

1、对于焊缝符号及焊接方法代号的学习目标, 其一, 知晓焊缝符号的组成；其二, 能够准确无误地识读数图纸上呈现的焊接符号。需熟读课本第44页至47页,接着回答如下问题: 其一, 什么是焊缝符号；其二, 它包容哪几个部分；其三, 各部分符号的称呼都有哪些。焊缝符号及焊接方法代号, 焊缝符号与焊接方法代号乃是用于焊接结构图样上面的统一符号以及代号, 可也是一种工程用语。仅仅凭借焊缝符号同焊接方法代号配套运用, 就能在图样之上将其焊缝的焊接方法、焊缝形态、焊缝尺寸、焊缝表面状况、焊缝位置等事项, 清晰简明地予以表示。焊缝符号, 焊缝符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号以及指引线共同构成等。其一, 基本符号, v是用来表示焊缝横截面形状的符号, 其二, 辅助符号, v是用来表示焊缝表面形状特征的符号, 其三, v要是不需要确切地等。

2、说明焊缝表面形状之际, 能够不必使用辅助符号, 辅助符号的应用实例三、补充符号v乃是为补充说明焊缝某些特征而采用的符号, 焊缝补充符号的应用实例四、焊缝尺寸符号v是表示焊接坡口和焊缝尺寸的符号, 五、指引线v指引线通常是由带有箭头的指引线（简称为箭头线）以及两条基准线（一为实线, 另一为虚线）这两部分构成, 关于指引线的几点说明v1、有时于基准线实线的末端加一尾部符号, 用以作其他说明（诸如焊接方法等）。v2, 基准线处的虚线, 能够画在基准线实线的下方, 或者画在基准线实线的上方。v3, 基准线通常应当与图样的底边相互平行, 不过在特殊情形下, 也能够与底边呈垂直状态。焊接方法代号焊缝符号以及焊接方法代号的标注位置, 焊缝符号的标注位置, v一, 指引线的标注位置, v二, 基本符号的标注。

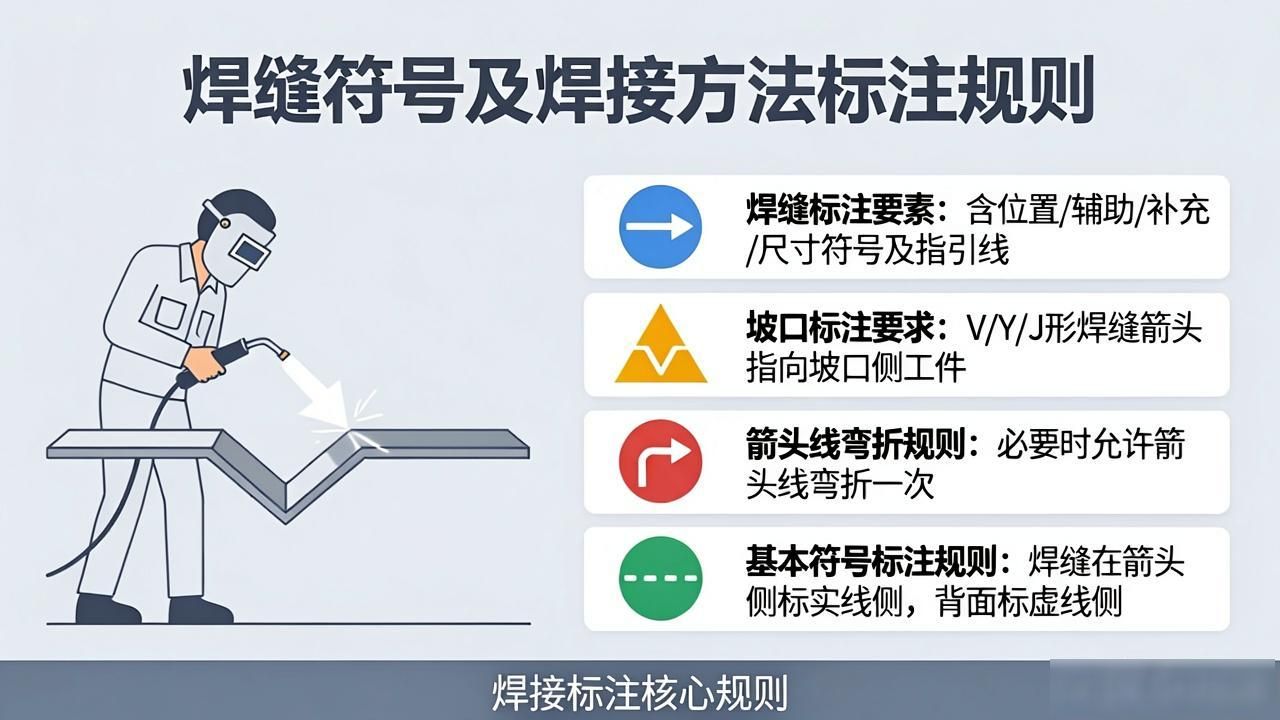

3、位置v三, 辅助符号以及补充符号的标注位置v四, 尺寸符号的标注位置, 指引线的标注位置v带箭头的指引线相对焊缝位置通常一般没有特殊要求, 就如同图（a）（b）那样；v然而在标注V、Y、J形焊缝的时候, 箭头线应当指向带有坡口一侧的工件, 就像图（c）（d）所示。必要的情况下, 允许箭头线弯折一次。基本符号的标注位置v1, 要是焊缝在箭头线所指的那一侧（接头的箭头侧）之时, 那么就把基本符号标在基准线的实线一侧。比如图（a）中的v2, 要是说（当）焊缝处于箭头线所指向的那一侧的背面〔也就是接头的非箭头那一侧〕的时候 , 那么就要把基本符号标记在基准线的虚线那边。像图（b）中的v3, 在对对称焊缝以及双面焊缝标注时 , 可不加虚线。参照图（c）、(d) , 辅助符号还有补充符号的标注位置可以查看应用示例表, 辅助符号的应用示例, 焊缝补充符号的应用示例, 尺寸符号的标注位置。v1, 处在焊缝横截面上的尺寸 , 标记在基本符号的左边。v2, 焊缝按长度方向的尺寸 , 标记在基本符号的右边。v3、尺寸包括坡口角度、破口面角度、根部间隙等, 它们标的位置在基本符号的上侧或下侧。v4、相同焊缝数量的符号是标在尾部的。焊接方法代号有着标注位置 , 焊接方法代号标注处于基准线实线末端的尾部符号内。读图之时存在的难点在于: 其一, 凹面符号跟封底焊缝之间的区别；其二, 周围焊缝与相同焊缝二者之间存在差异；其三, N与n的两者特性区分讲解。课堂之上的练习相关为: 写出下列一些符号所表示的具体意义。课后作业是: 完成六十四页第八道题目。总结方面为: 本次这堂课主要针对焊缝符号以及焊接方法代号的标注所在位置进行了介绍, 明确要求同学们在充分理解的前提条件之下, 能够读懂焊接结构图之上的焊接符号所蕴藏的相关意义, 并且能够将其运用到实际运用当中去。下节课的时候, 我们将针对焊接工艺参数展开介绍。
