焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

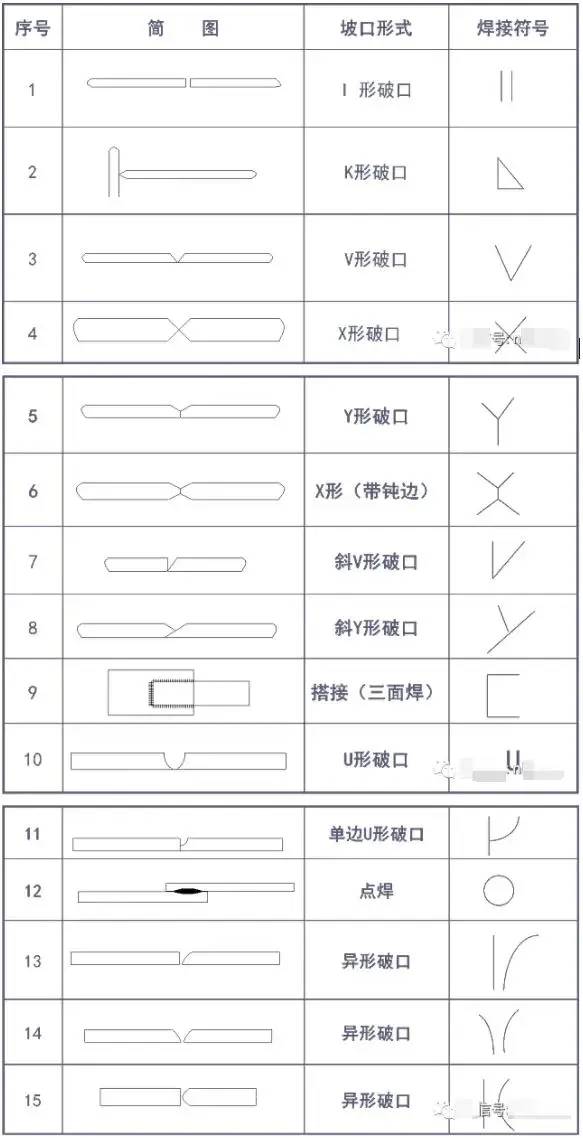

焊缝的基本破口形状：
焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。

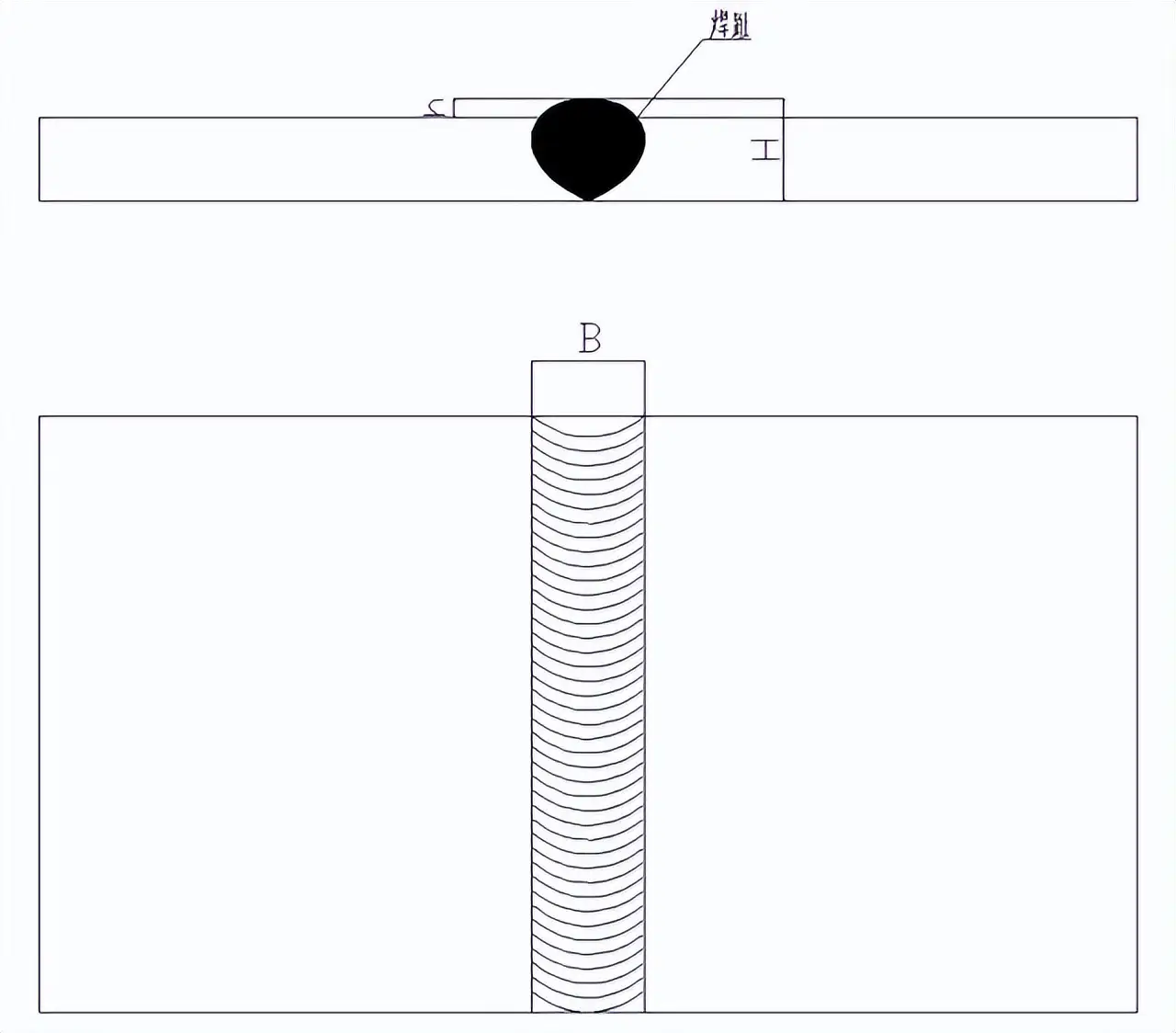

焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面里能够画出的最大等腰直角三角形当中, 其直角边的长 度。
焊脚, 是存在于脚焊缝的横截面里的那种距离, 此距离是从一个直角面上存在着的焊趾朝着另一个直角面的表面所量得的最小的那个距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 指的是熔焊的时候的情况, 是在单道缝横截面上, 是焊缝宽度B与焊缝计算深度H的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑是, 弧焊的时候产生的, 因断弧错误或者收弧不合适, 出现在焊道末尾的, 低洼的区域。
熔池是, 在熔焊的时候, 在焊接热源发挥作用的情况下, 焊件之上所形成的, 具备一定几何形状的, 液态金属的那一部分。

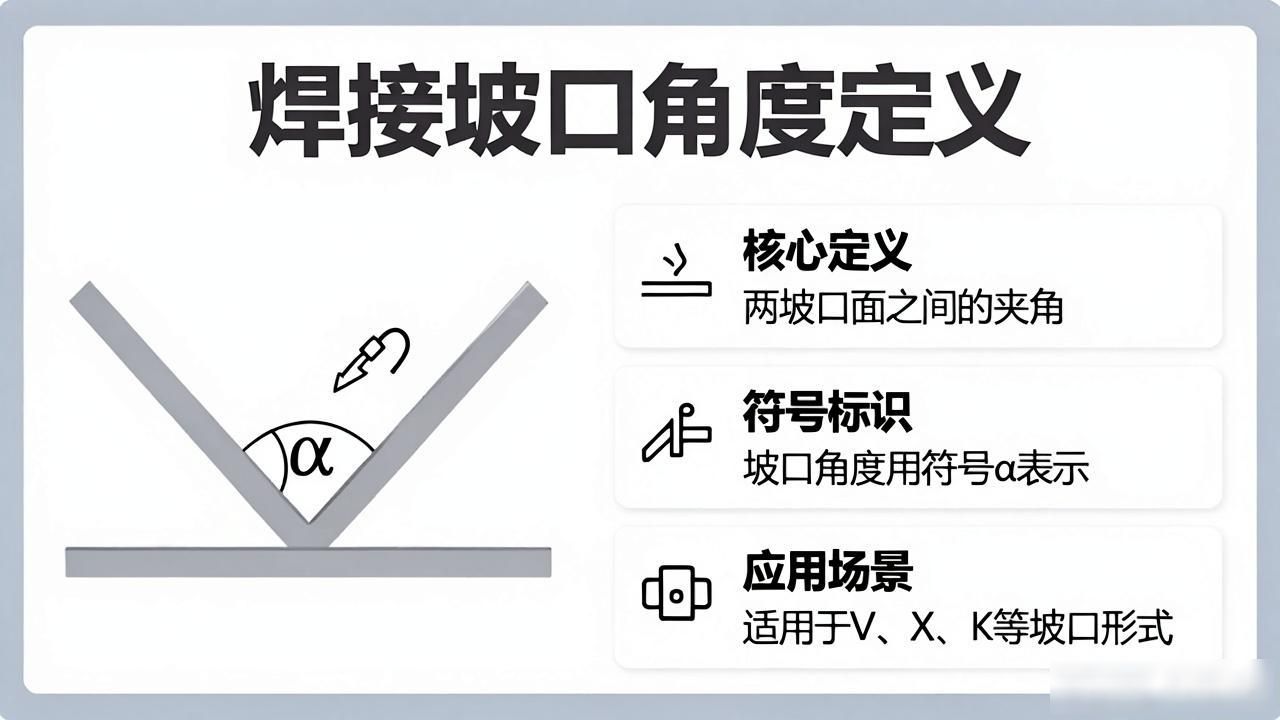

破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是什么呢, 它指的是这样一种符号, 这种符号是在图样上进行标注的, 标注的内容包含焊接方法, 还有焊缝形式, 以及焊缝尺寸等技术方面的内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
标准里, 针对焊缝符号、尺寸符号以及尺寸数值于指引线上的标注位置, 存在明确规定, 绘制焊接图之际, 必须严格予以遵守。

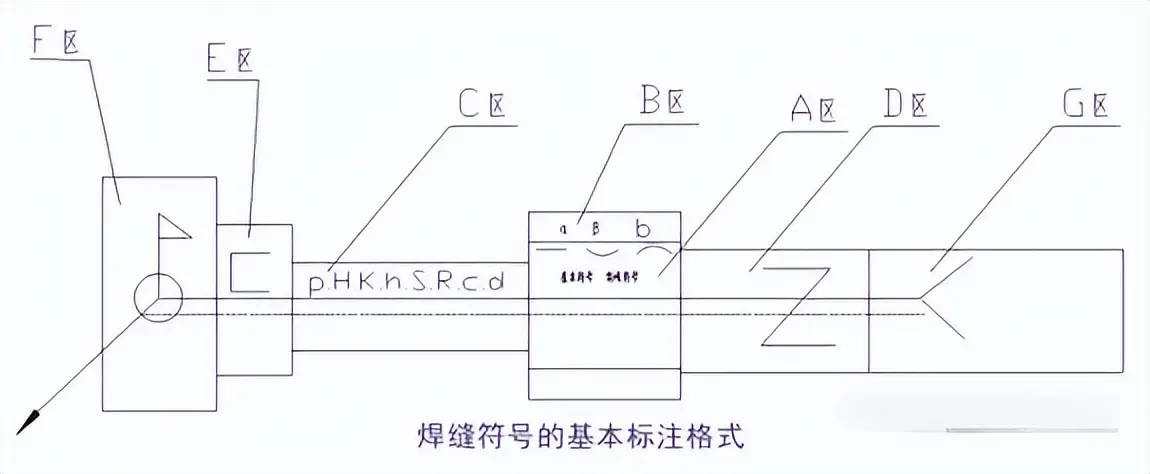

把符号以及数值针对基准线的标注位置划分成A至G这七个区, 各个区相对于基准线的位置是固定的, 不管标注时箭头线的方向怎样发生变化, 它们相对于基准线的位置都不会产生改变。
A区, 它属于主要功能区, 在那里会标注基本符号, 诸如特殊符号, 还有补充符号中的垫板符号, 并且还会标注辅助符号里的平面符号, 比如凸面符号, 以及凹面符号。
A区上方或者下方布置着的属补充功能区的B区, 标注着焊缝尺寸里的坡口角度α, 以及坡口面角度β和根部间隙b。
C区, 于基本符号的左侧之处, 对焊缝横截面上的尺寸符号以及数值予以标注, 像钝边p那么样, 还有坡口深度H, 焊角尺寸K, 余高h, 焊缝有效厚度S, 根部半径R, 焊缝宽度C以及熔核直径d。
D区, 于基本符号的右侧之处, 去对交错焊缝符号予以标注, 还要对焊缝的纵向也就是长度方向的尺寸数值加以标注, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值这类数值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

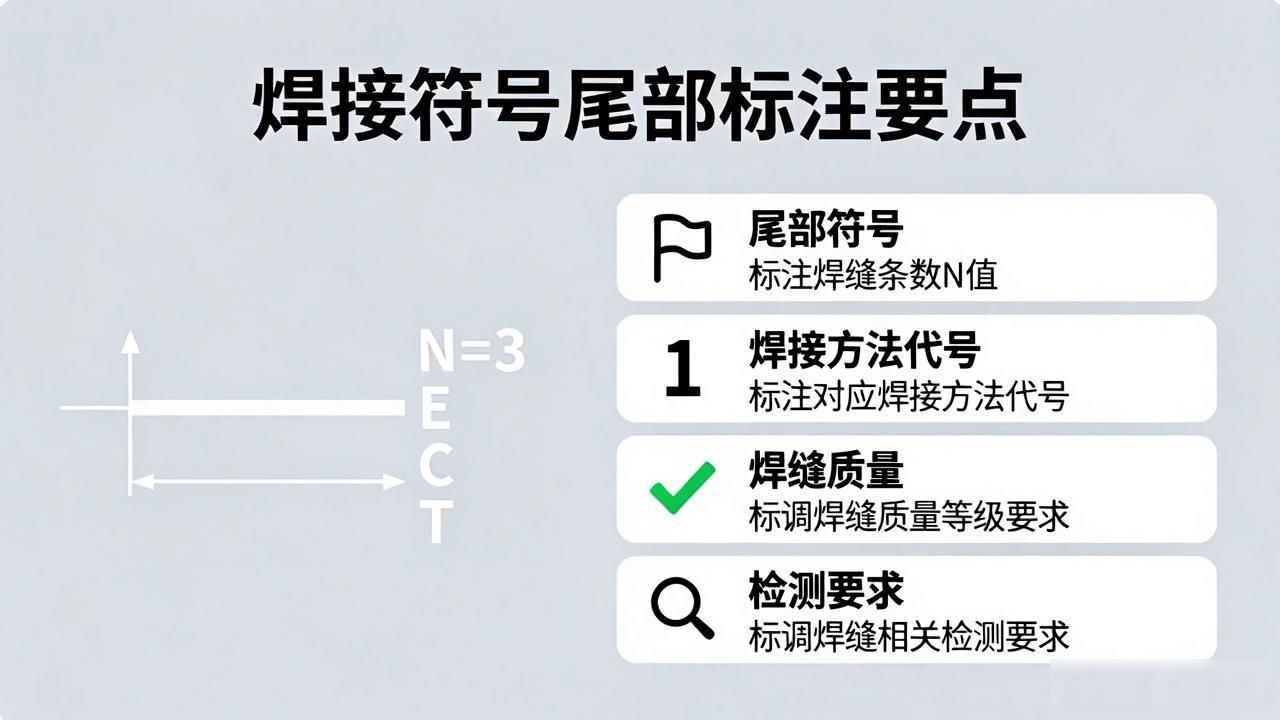

G区, 要对补充符号里的尾部符号予以标注, 于尾部符号后面标注同样的焊缝条数N值, 还有焊接方法代号、焊缝质量以及检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：

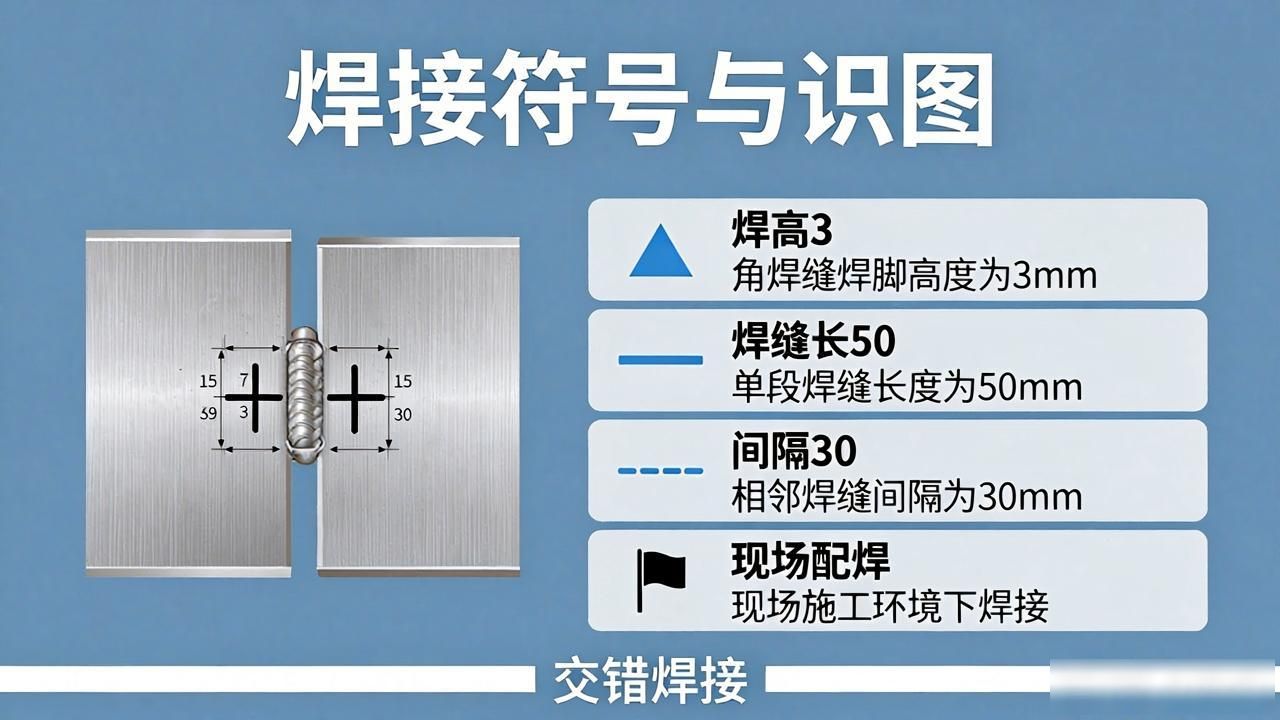

表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
以下是表示, 焊高是3, 其周围是满焊, 运用CO2气体保护焊来进行接, 一共有5处。
例4：
加以说明: 焊接高度设定为3, 呈现斜V形坡口形状, 焊缝的表面要打磨平整, 焊缝长度是30, 总共存在5段, 运用CO2气体保护焊这种方式来实施焊接操作。
焊接识图的基本知识：
一、图纸的基本结构：
