焊接基本符号大全

用来在图样之上标注焊接方法、焊缝形式以及焊缝尺寸等技术内容的符号是焊接符号, 它是由焊缝符号、指引线、焊缝尺寸符号所构成的。下面为你详细介绍各类焊接符号的图标:

焊缝符号

1. 基本符号

体现焊缝横断面形状的符号, 其中基本符号以及辅助符号于图纸之上是以粗实线来进行绘制的, 而引出线则是用细实线绘制的。常见的基本符号如下:

| 符号 | 焊缝名称 | 示意图 |

| I | I形焊缝 | I形焊缝 |

| V | V形焊缝 | V形焊缝 |

| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

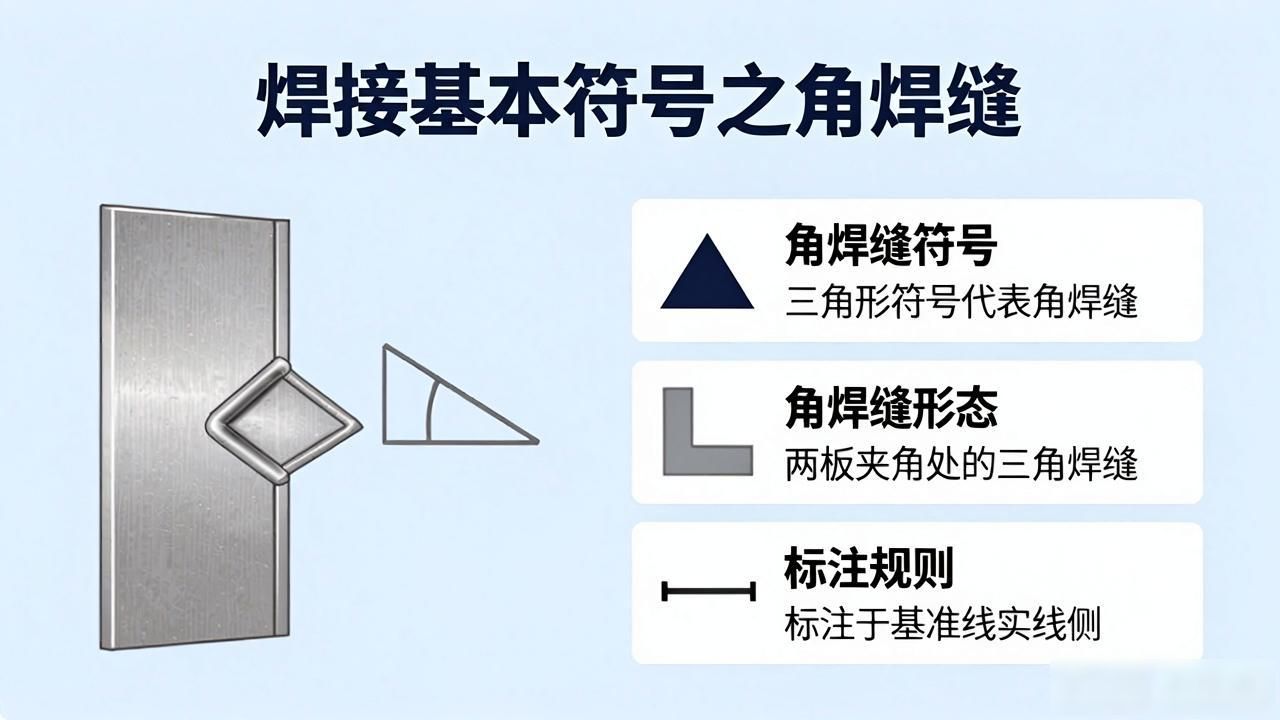

| 角焊缝符号 | 角焊缝 | 角焊缝 |

| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |

2. 辅助符号

通常而言, 表示焊缝表面形状特征的符号, 在一般状况下, 用不着准确去阐明焊缝的表面性状情形, 故而辅助符号常常不予以标注, 辅助符号存有三种, 它们分别是:

表示焊缝表面平齐的符号。

表示焊缝表面凹陷的符号。

表示焊缝表面凸起的符号。

3. 补充符号

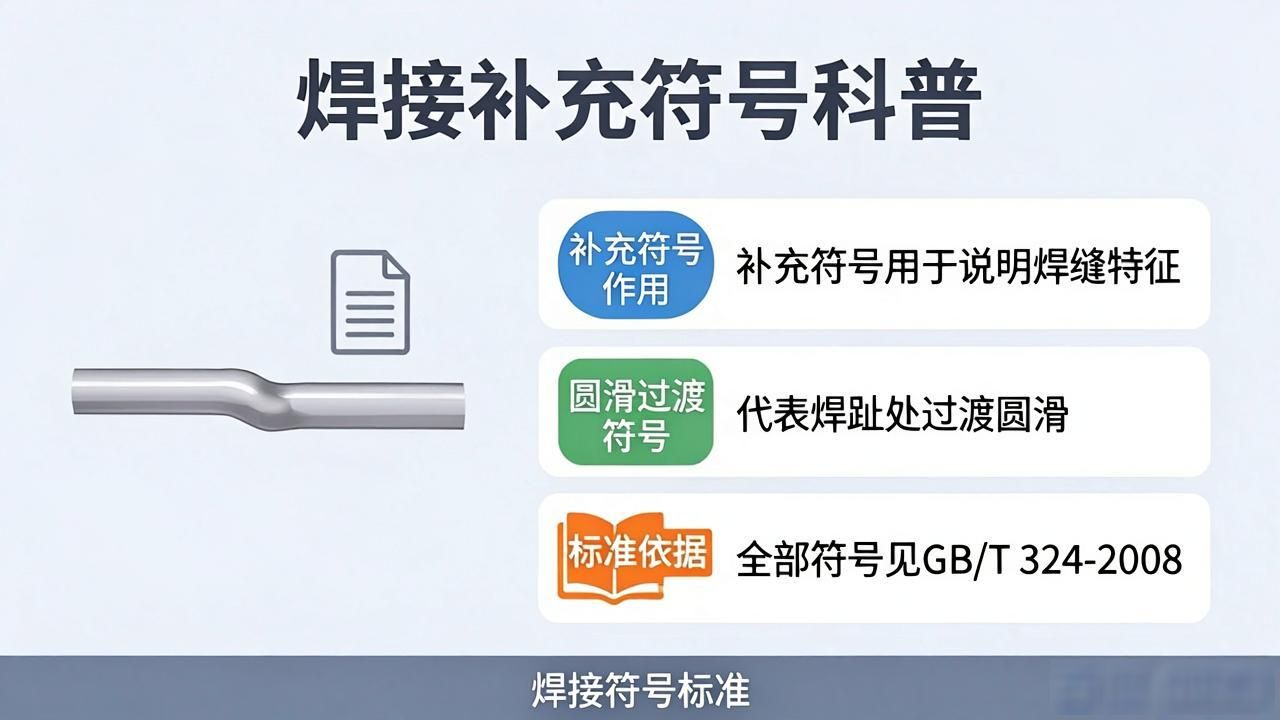

作为用于对于焊缝的某些特征予以补充说明的符号, 像代表“焊趾处过渡圆滑”的那类补充符号。所有人能够于标准GB/T 324 – 2008里寻找到全部的补充符号。

| 符号 | 含义 | 应用示例 |

| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |

先说到, 有个被称作圆圈的东西, 它指的是环绕工作件周围的围焊缝, 然后还要补充说明, 这个圆圈需要画在引出线的转折处那里, 并且还要标注出其焊角尺寸K。

带有涂黑特征的三角形旗号, 存在于现场的焊缝处, 被绘制在引出线的转折部位之处。

指引线

它是由箭头线跟基准线组合而成的, 当中基准线是由一条实线以及一条虚线构建的, 而且它们的线型都是细线，具体的规定是这样的:

虚线状的基准线, 能被绘制于实线状基准线的上侧之处, 并且, 也能够被绘制于实线状基准线的下侧之处, 基准线通常情况下, 理应和图样所带有的标题栏保持平行状态, 仅仅是在特殊的状况条件之下, 才会与标题栏呈垂直状态。

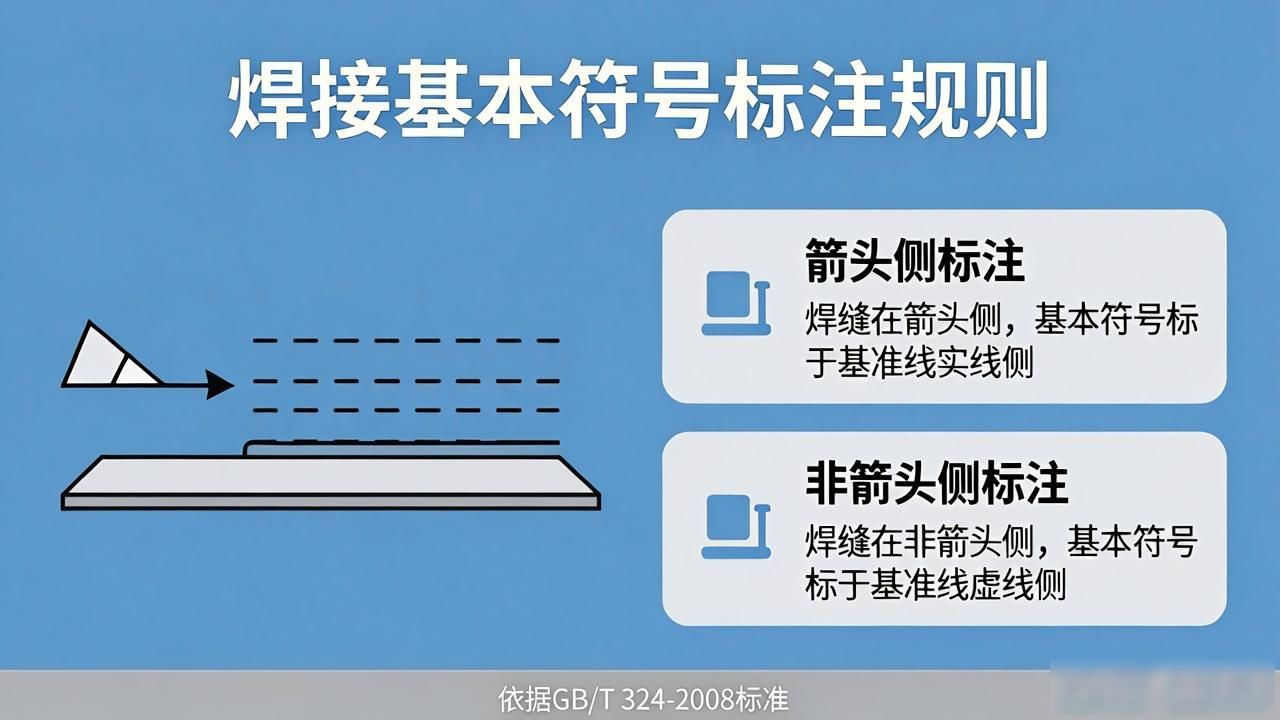

当焊缝处于接头的箭头那一侧时, 基本符号会被标注于基准线的实线这一侧；要是焊缝处于接头的非箭头那一侧, 基本符号则会被标注在基准线的虚线那一侧。

当为双面对称焊缝时，基准线可不加虚线。

箭头线与焊缝相对的位置, 一般来讲并无特殊的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口一侧的那个工件。

焊缝尺寸符号

表示焊缝形状尺寸情况的符号, 比如焊脚尺寸, 还有焊缝宽度, 以及焊缝厚度等, 在介绍基本符号之际会同时介绍相关情况的焊缝尺寸符号及其选用范围。

焊接方法代号

在焊接结构图样那儿, 焊接方法能够依照国家标准GB 5185 – 85的规定运用阿拉伯数字去表示, 于指引线的尾部进行标注。要是属于组合焊接方法, 能够用“/”把它们分开, 左边部分代表正面或者说盖面的焊接方法, 右边部分代表背面或者说打底的焊接方法。就像V形焊缝先是采用钨极氩弧焊来打底, 之后用手工电弧焊对其进行盖面, 那么表示成为141/111。常用焊接方法代号能够查找相关标准文件来知悉。

如果无法直接将完整的图标大全进行展示, 那么, 你能够去翻阅GB/T 324 – 2008《焊缝符号表示法》这一国家标准 文件, 亦或者GB 5185 – 85等国家标准相应文件, 借此来获取更为全面且准确的焊接符号图标相关信息。
