从事焊接工艺工作以及图纸审核工作多年, 常年待在车间与生产环节对接, 对钢结构施工图纸进行校核, 发现一种普遍存在的问题: 无论是有着多年从业经验的老焊工, 还是刚刚开始制图工作的机械工程师, 焊缝标注出现错误、接头选型出现失误, 都是导致项目需要返工的主要引发原因。

诸多小型的钢结构, 以及非标设备, 只因图纸符号书写得含糊不清, 导致坡口开错, 并且焊缝焊长不足, 从而白白地浪费了工时与原材料。今日这期文章以国标GB/T324 – 2008作为基准, 结合在现场实操所积累的经验, 系统地梳理焊接接头选型以及焊缝符号全套的标注规范。

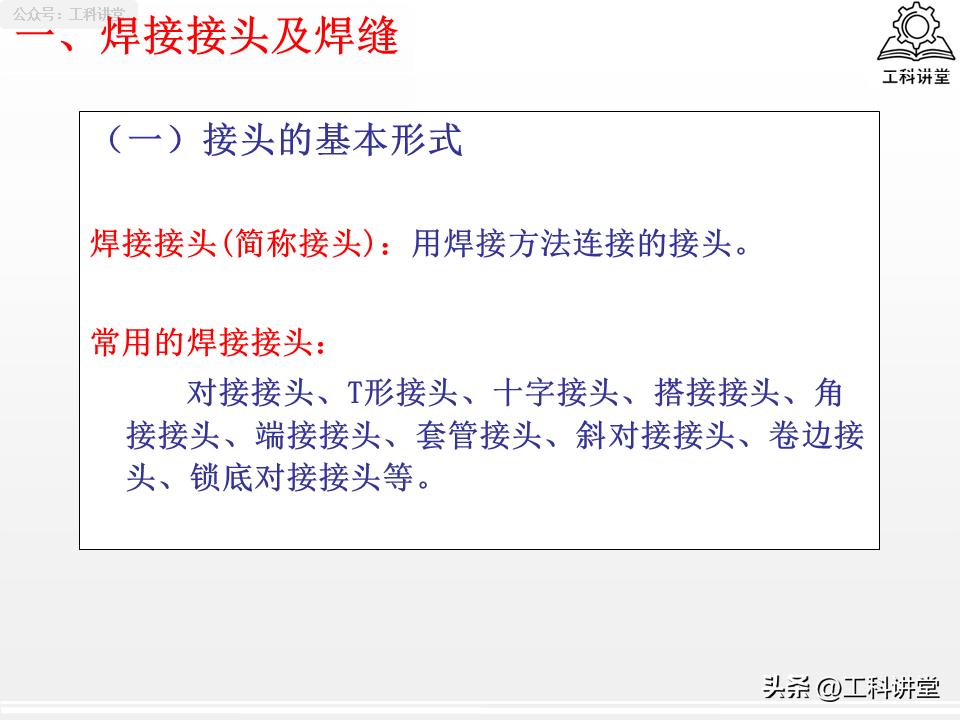

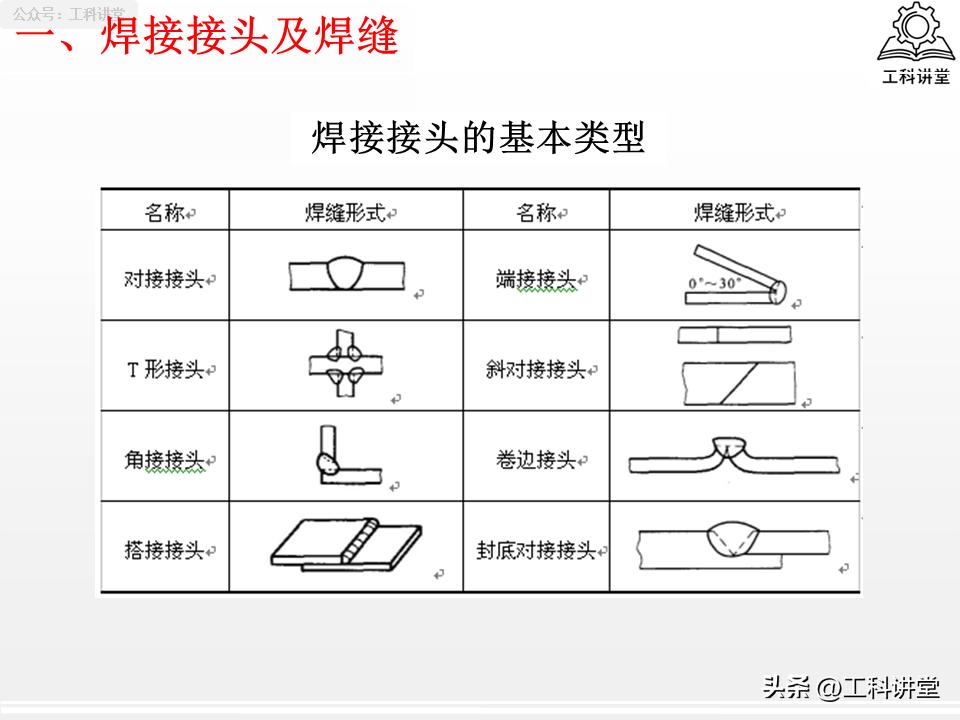

一、五大类焊接接头

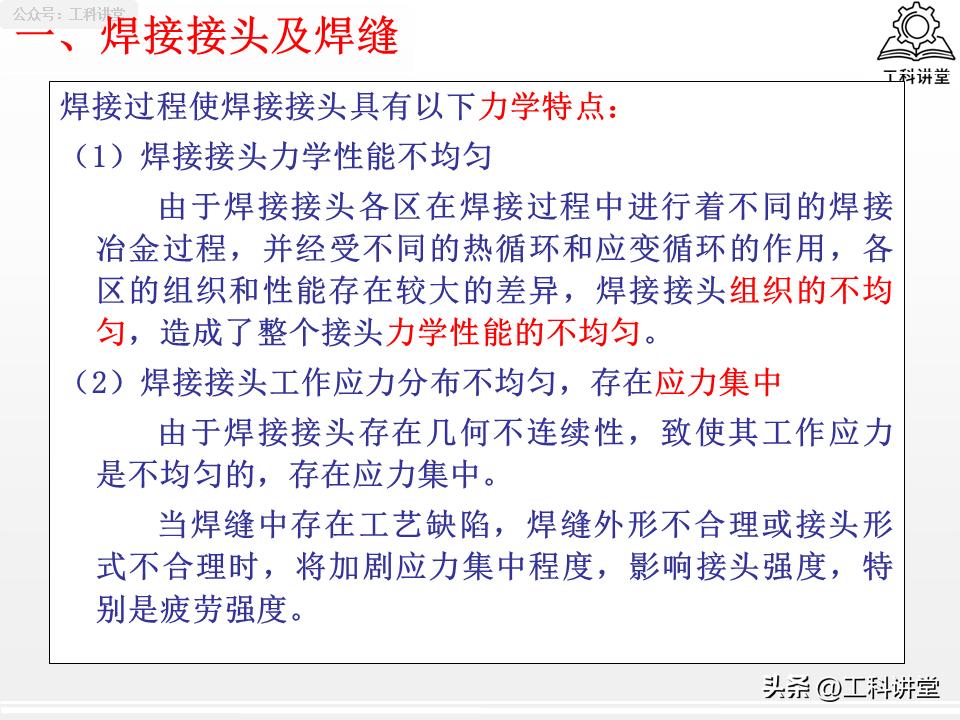

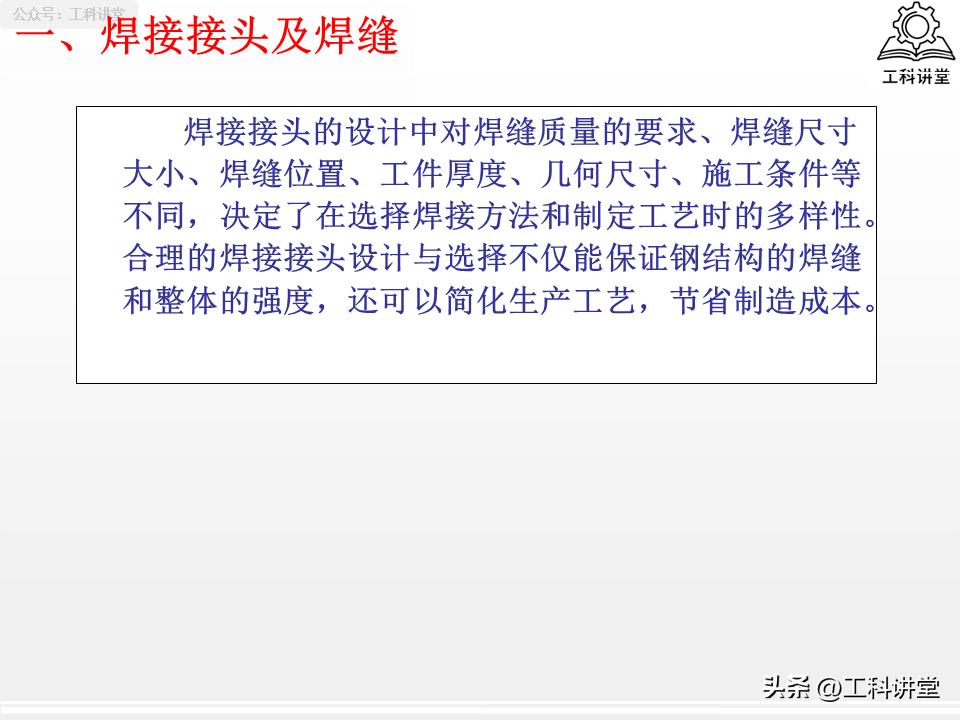

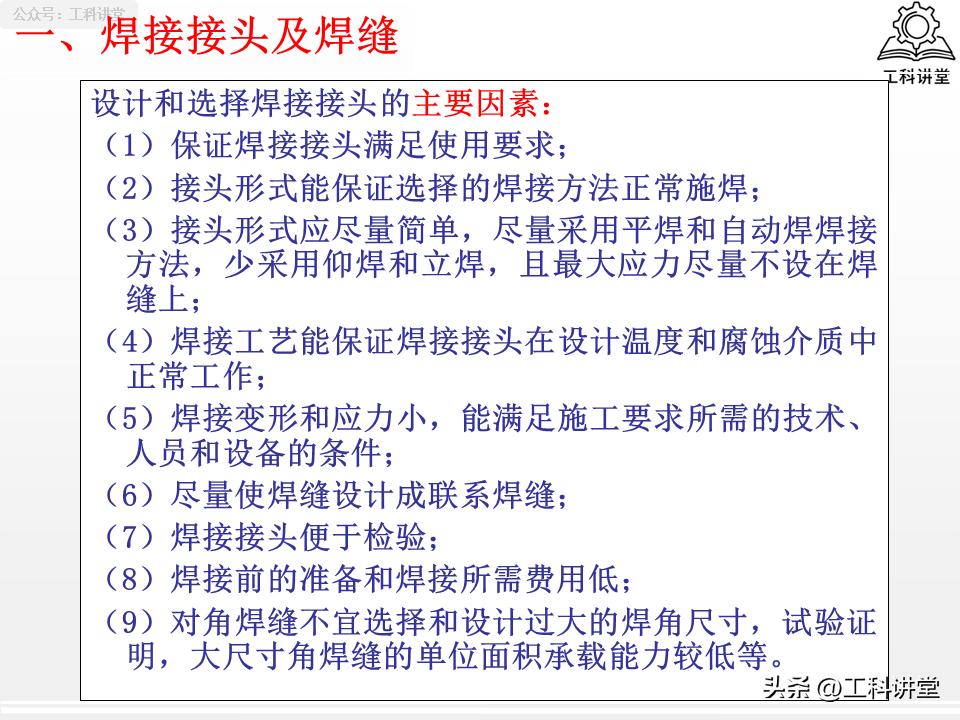

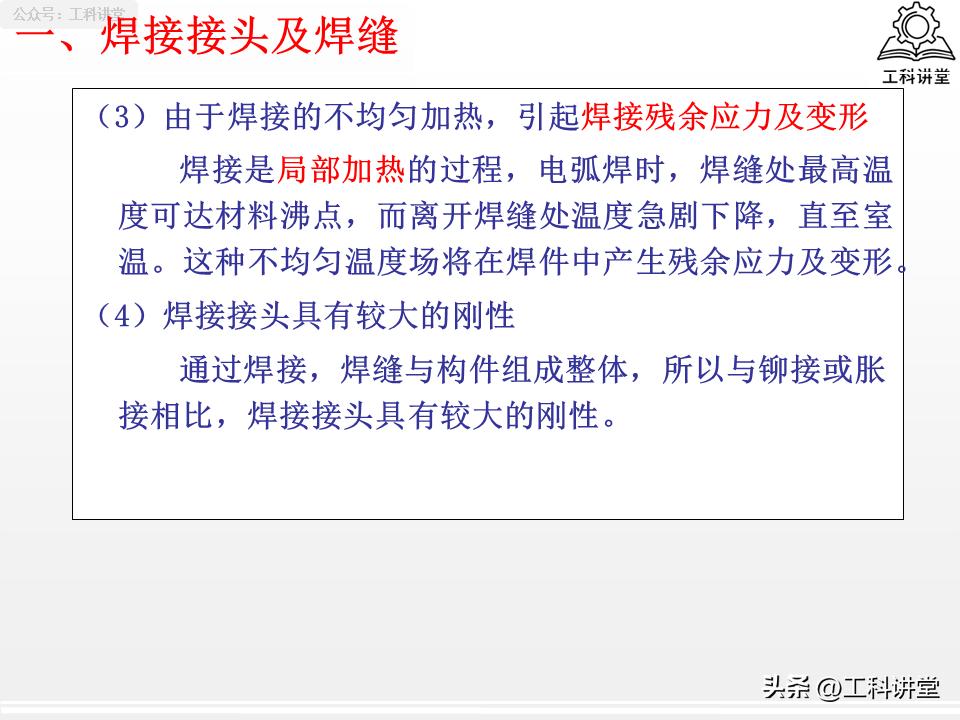

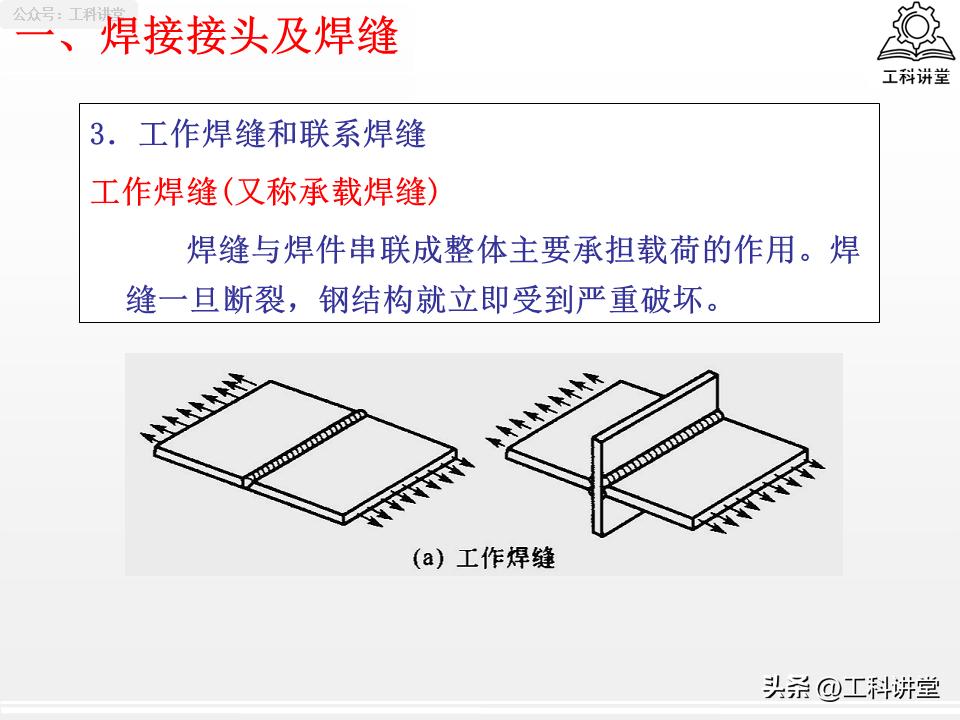

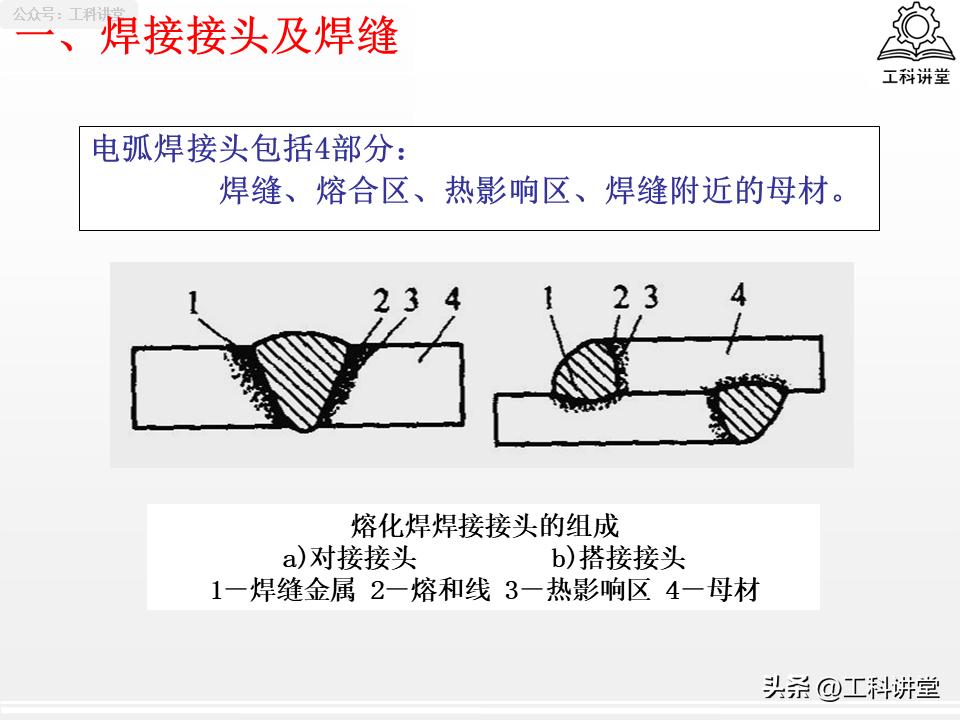

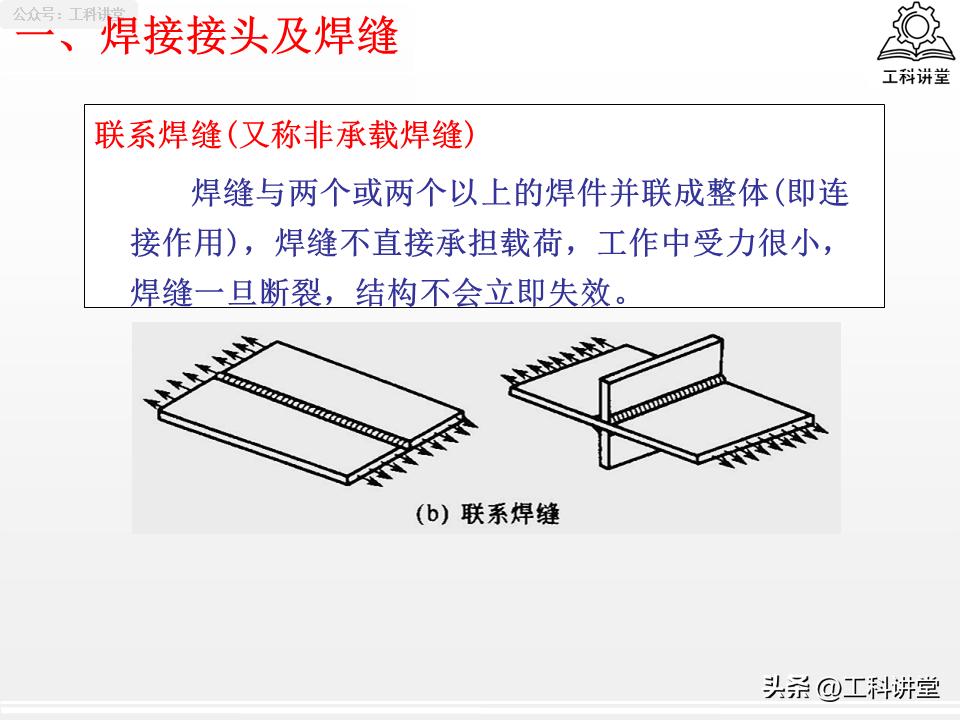

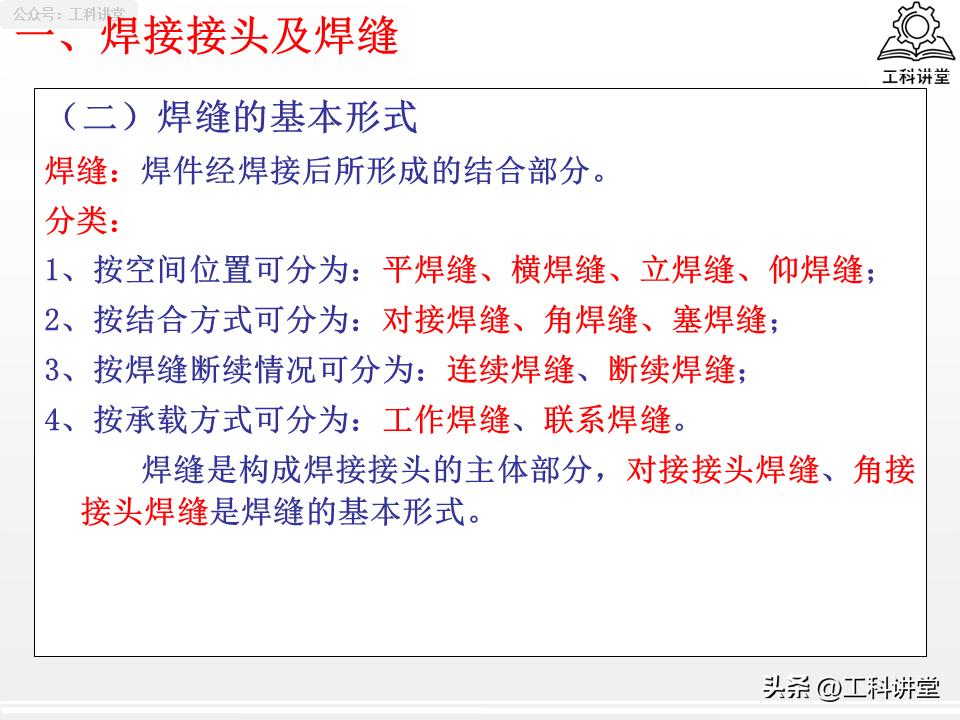

电弧焊的接头, 是由焊缝金属、熔合区、热影响区、母材这四个区域一起来构成的。其受到焊接热循环的影响, 所有的接头普遍存在着力学性能不均、应力集中、残余焊接变形、整体刚性偏大这四项固有特点, 而这些特点又是选型时的核心考量点。在日常工程当中, 最常用的是四类基础接头, 再加上衍生端接接头, 总计是五类。

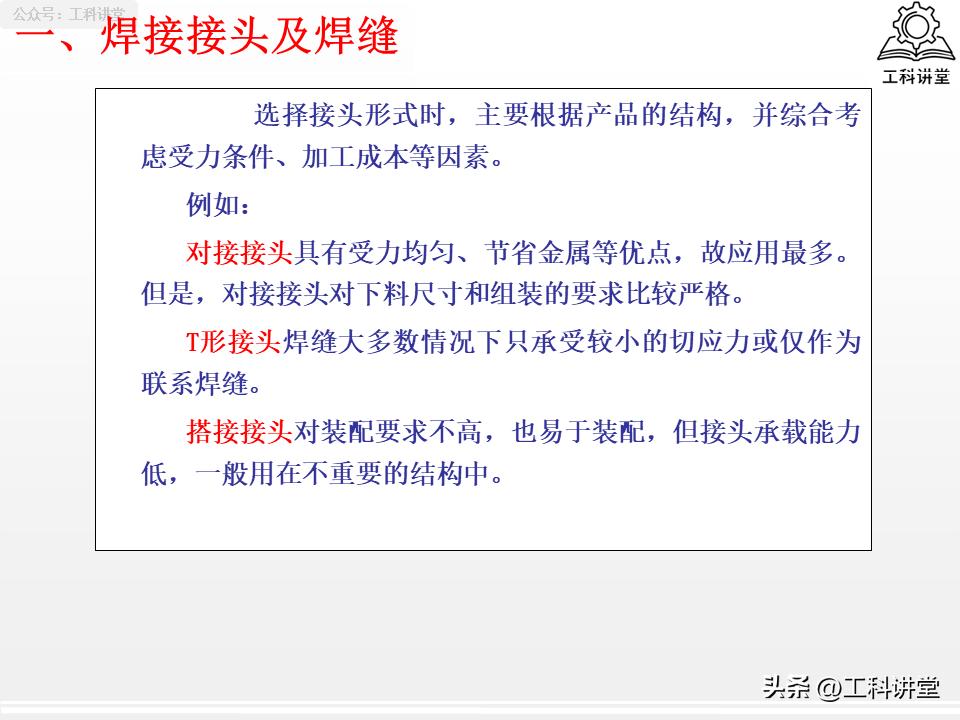

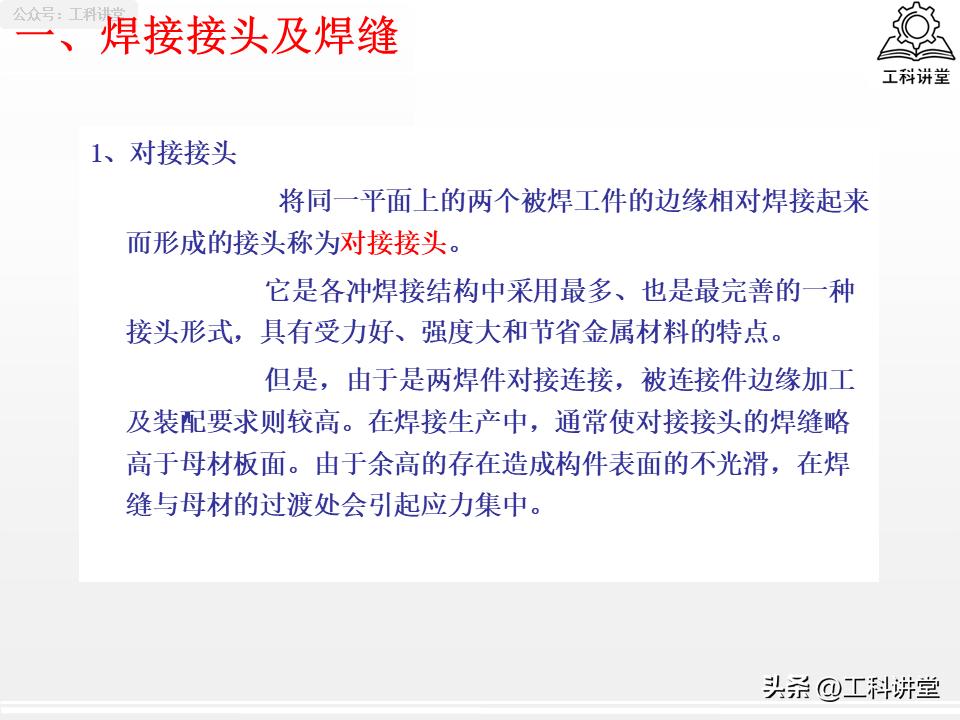

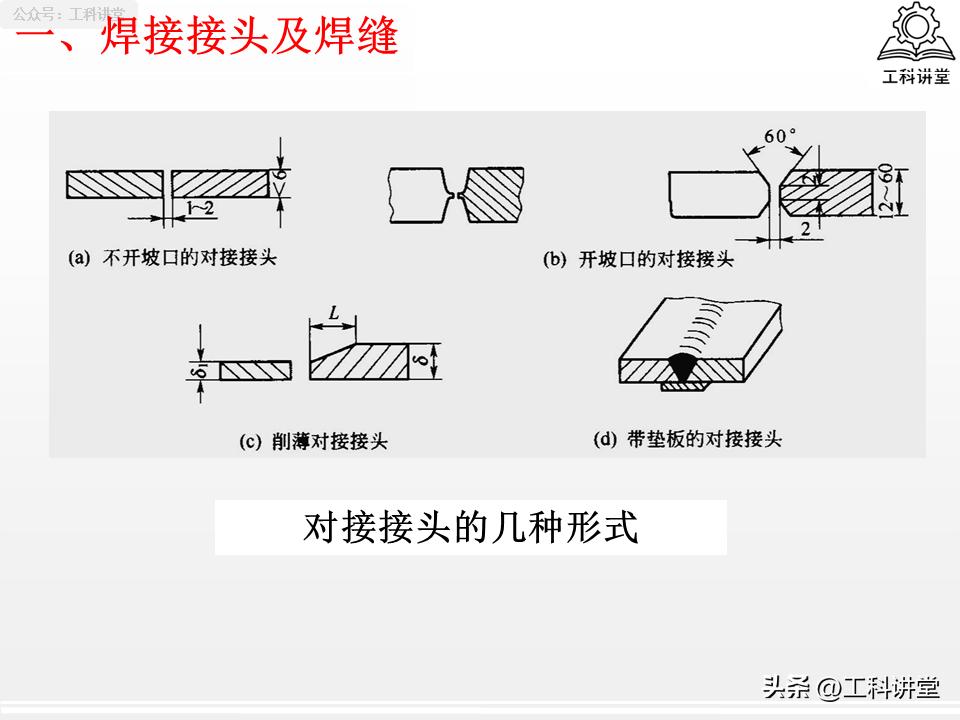

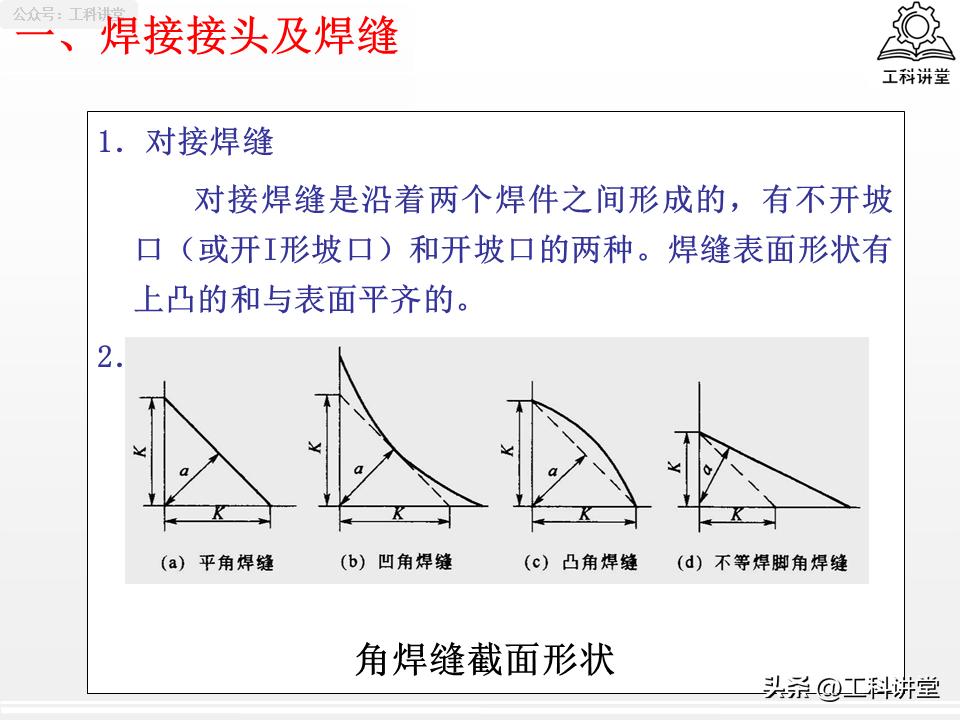

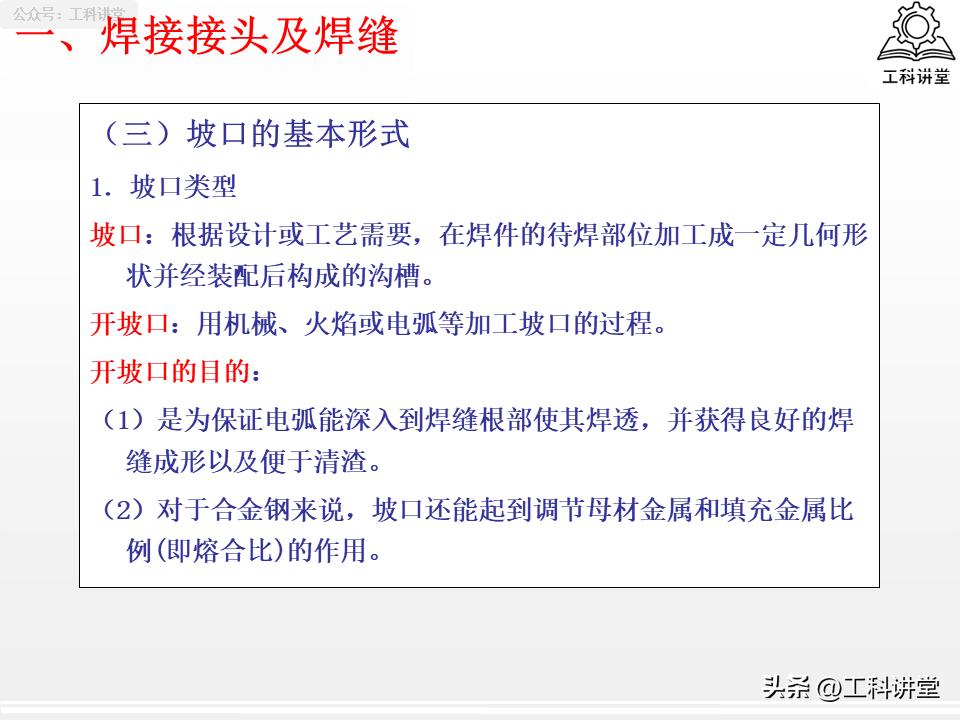

1.对接接头, 是全行业之中受力方面最为优良的接头形式, 它能够节省母材, 是压力容器以及主梁等关键受力件的最佳选择, 然而对焊件下料以及装配精度有着极其严苛的要求。

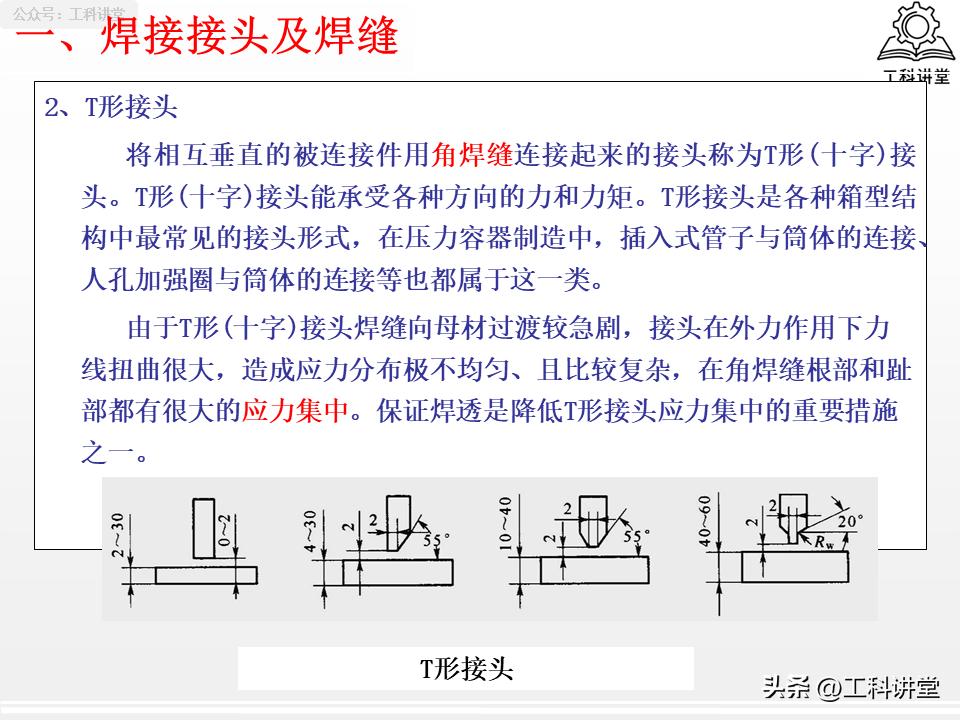

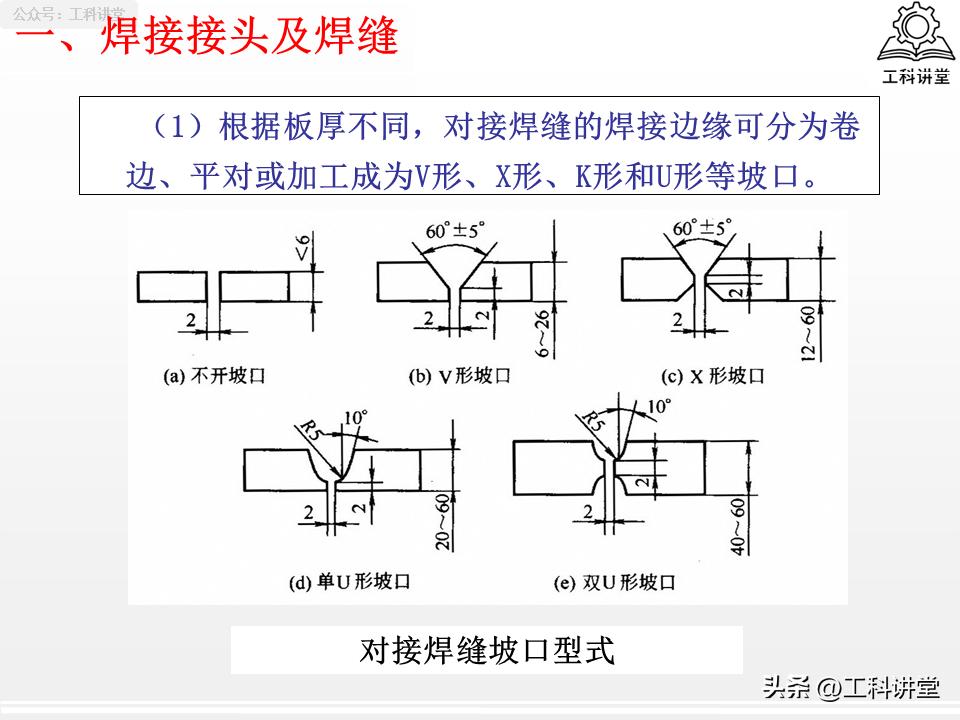

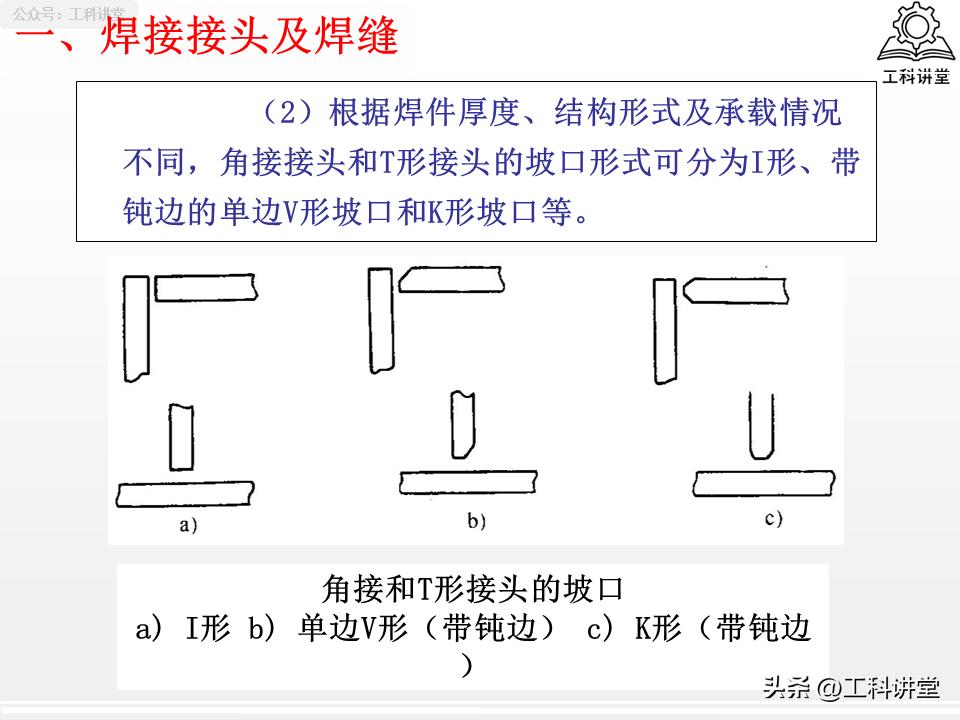

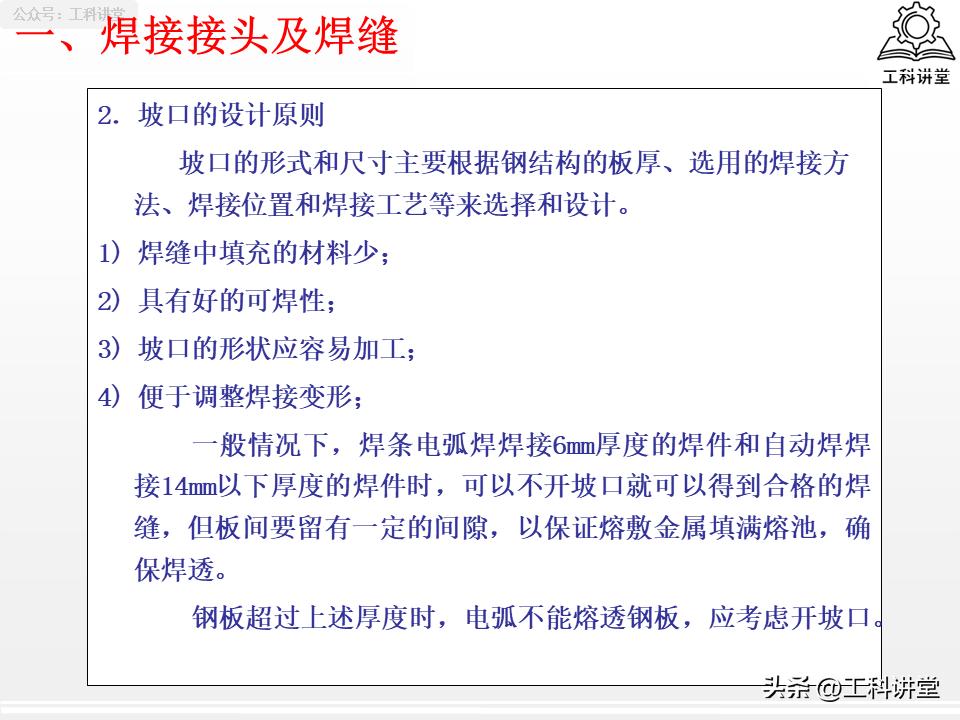

2.T形（十字）接头, 它是箱体结构、设备补强圈的标配, 其中单面焊的根部极其容易出现应力集中的情况, 对于厚板而言, 要尽可能地开设K形坡口进行双面焊。

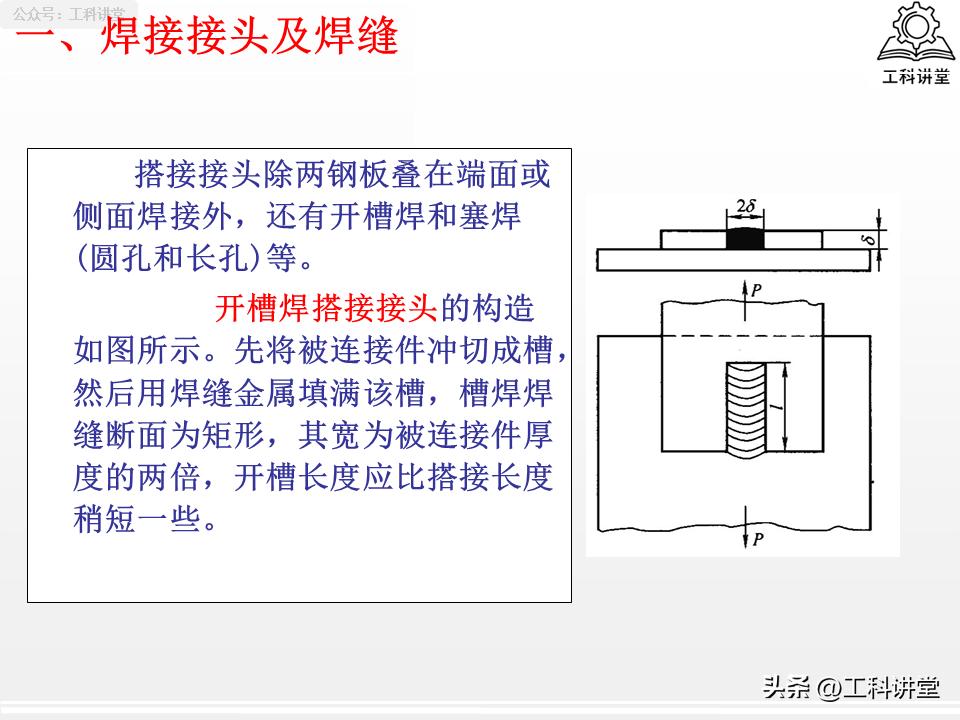

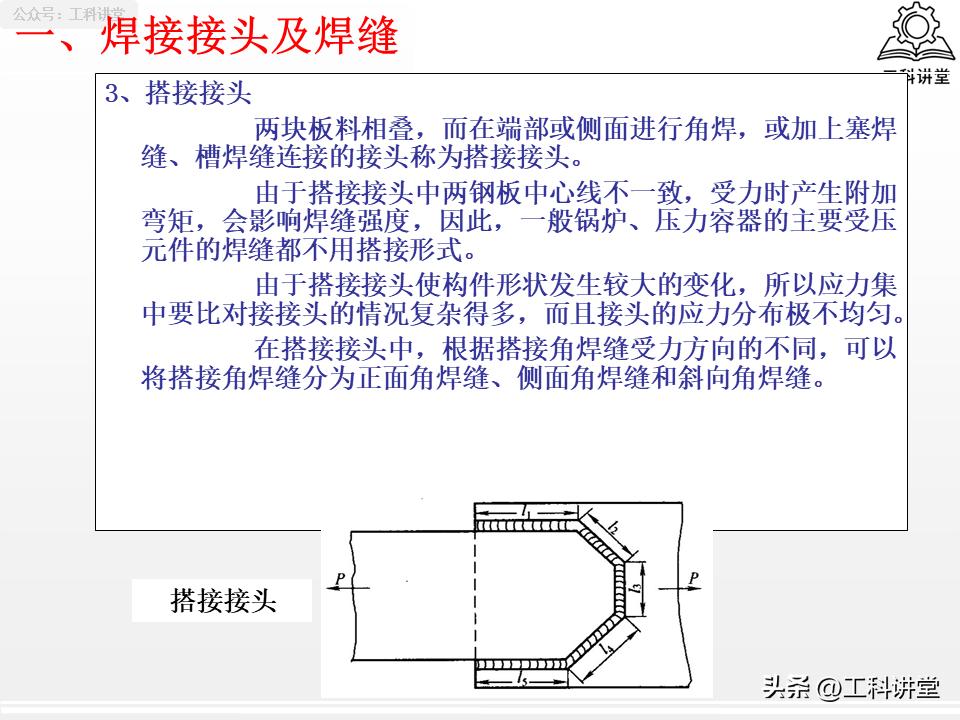

3.有一种接头叫搭接接头, 它装配起来很是简单, 并且对加工精度的要求比较低, 然而当板材出现错位受力的时候, 就会产生附加弯矩, 所以承压类设备的主焊缝在结构上是禁止采用搭接的, 只有次要的连接件会使用到它。

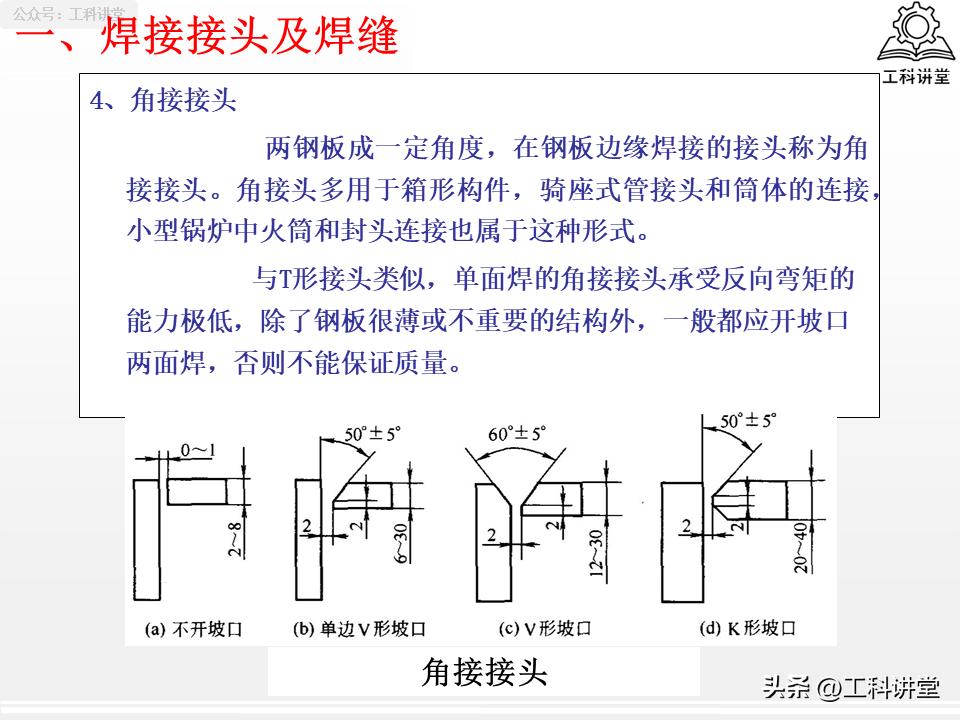

4.角接接头, 用于箱体边角、小型封头拼接, 较为常用, 薄板的话可进行单面施焊, 对于中厚板材而言, 务必双面开坡口后再焊接。

5.端接接头：多用于薄板卷边连接，应用场景相对小众。

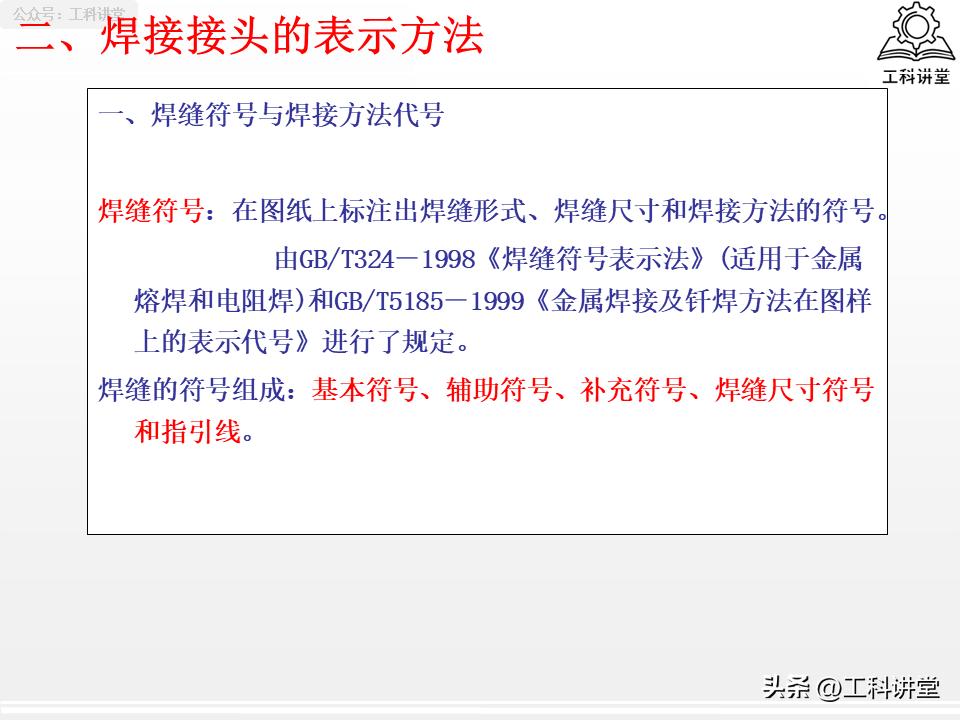

二、国标 12 种基础焊缝符号，分清基本、补充两类标识

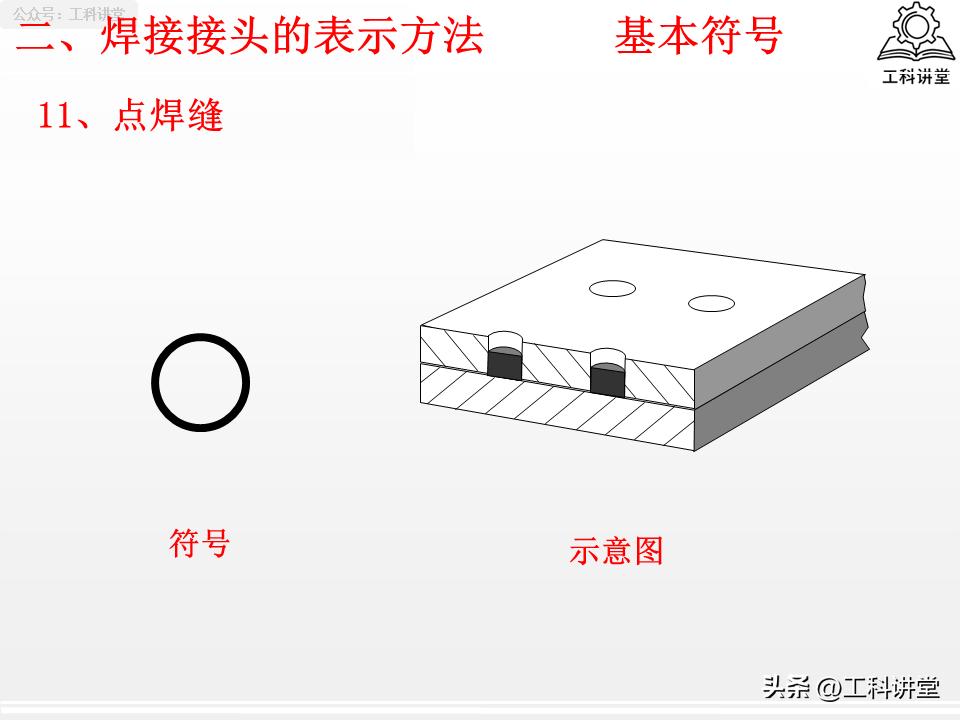

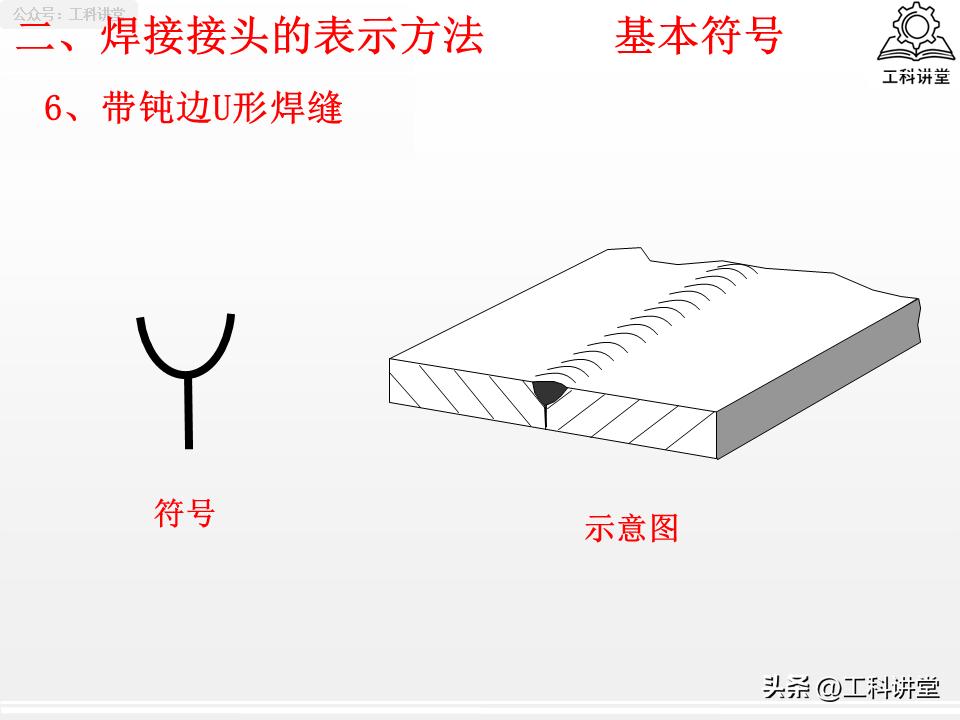

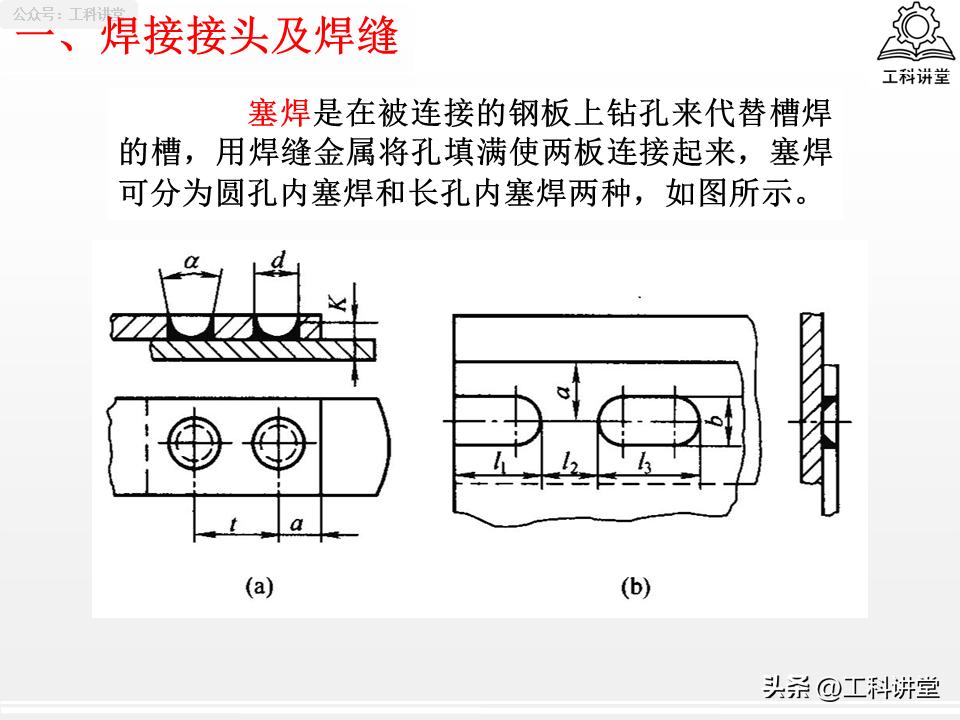

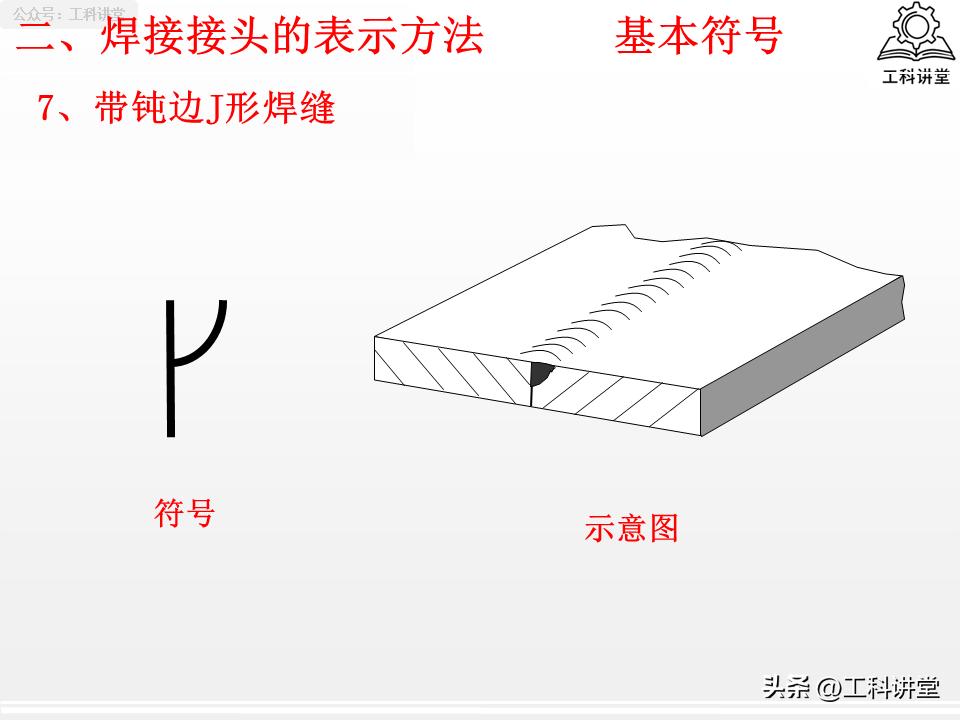

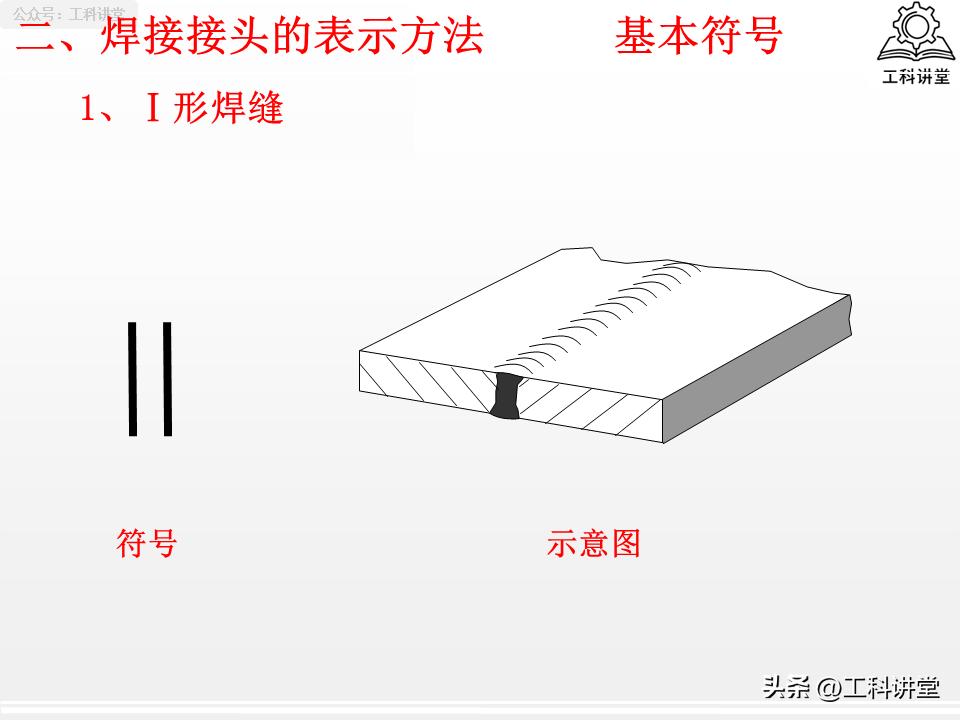

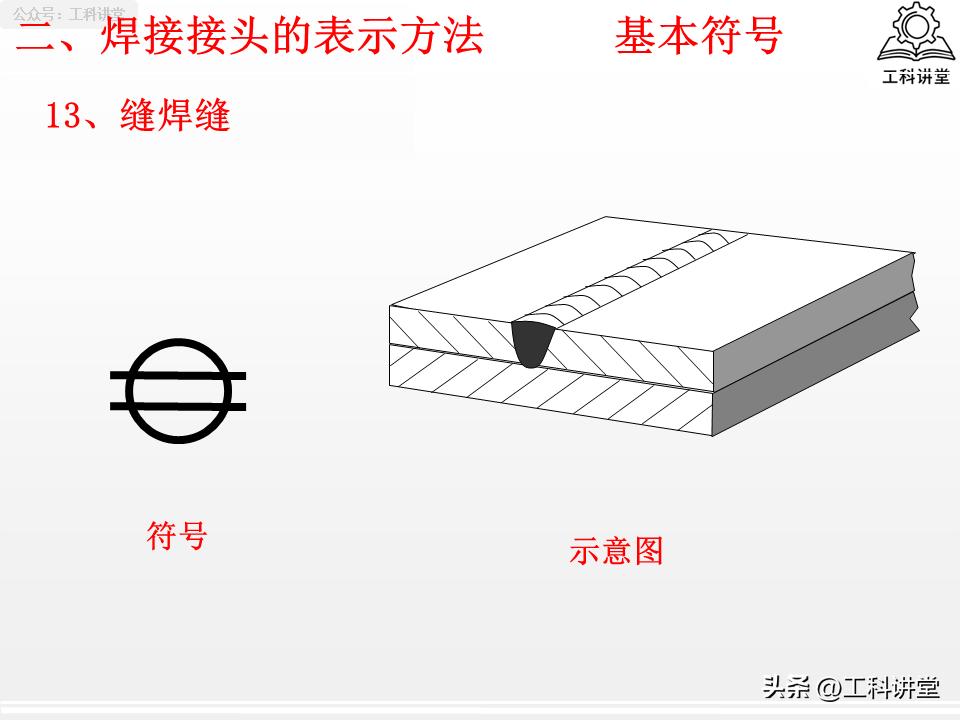

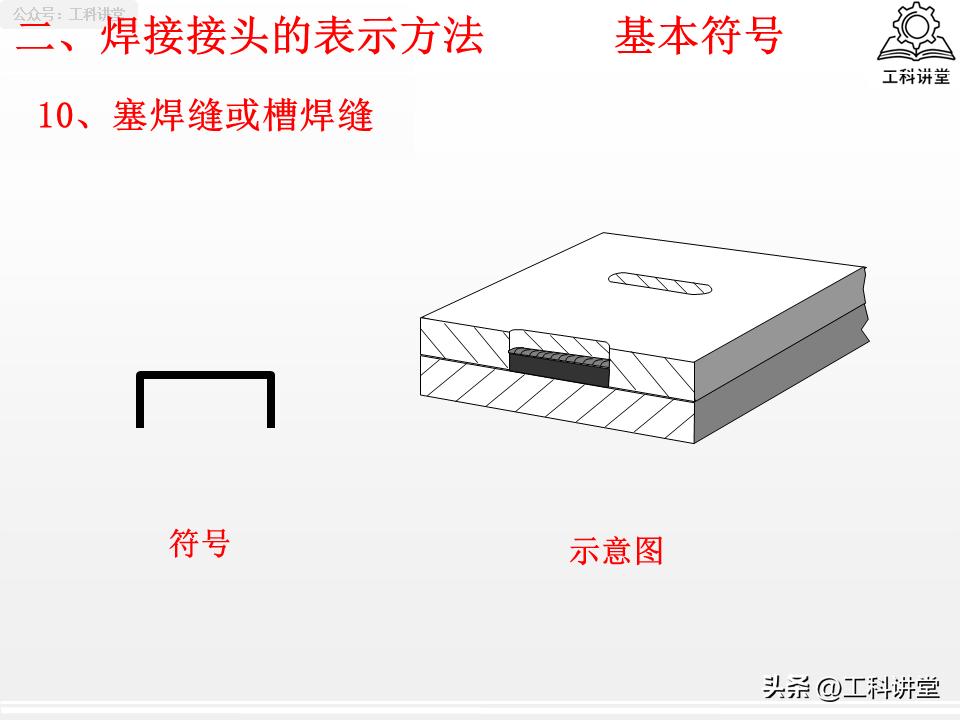

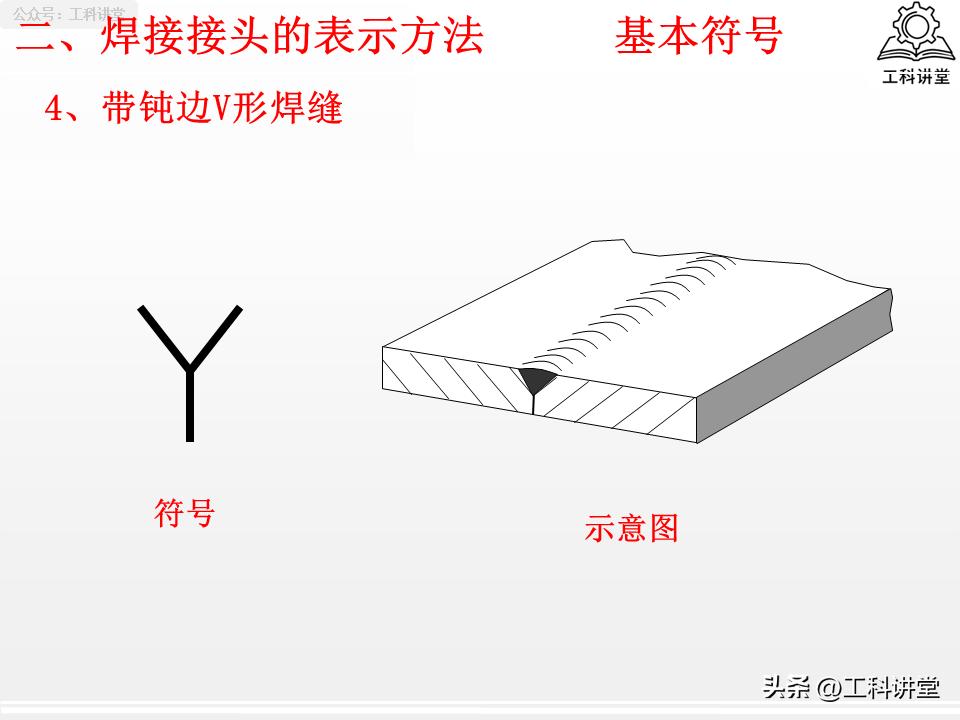

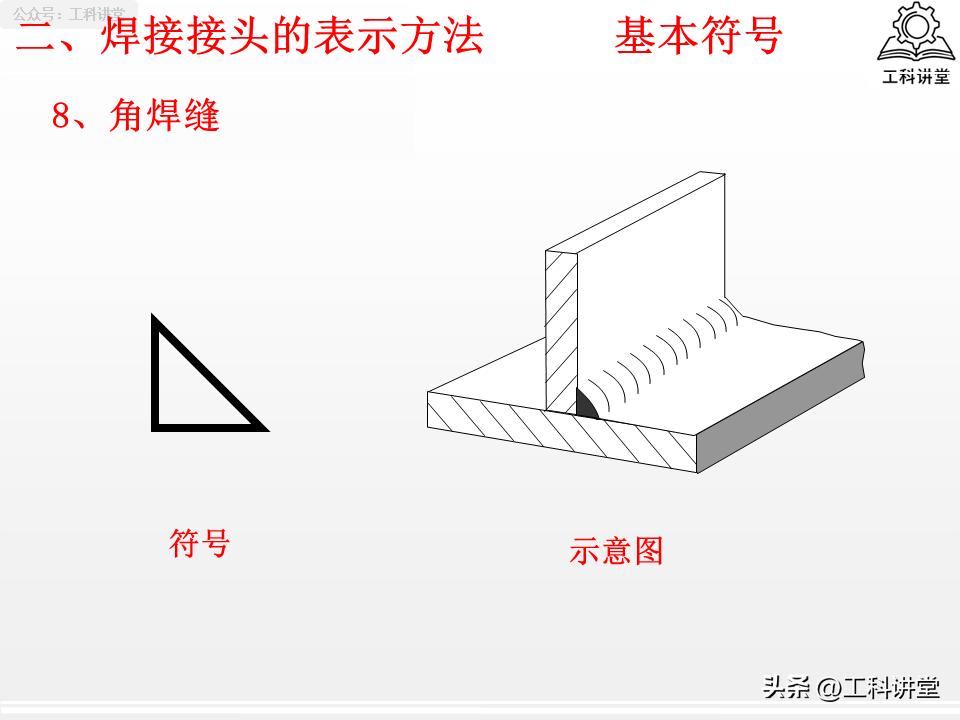

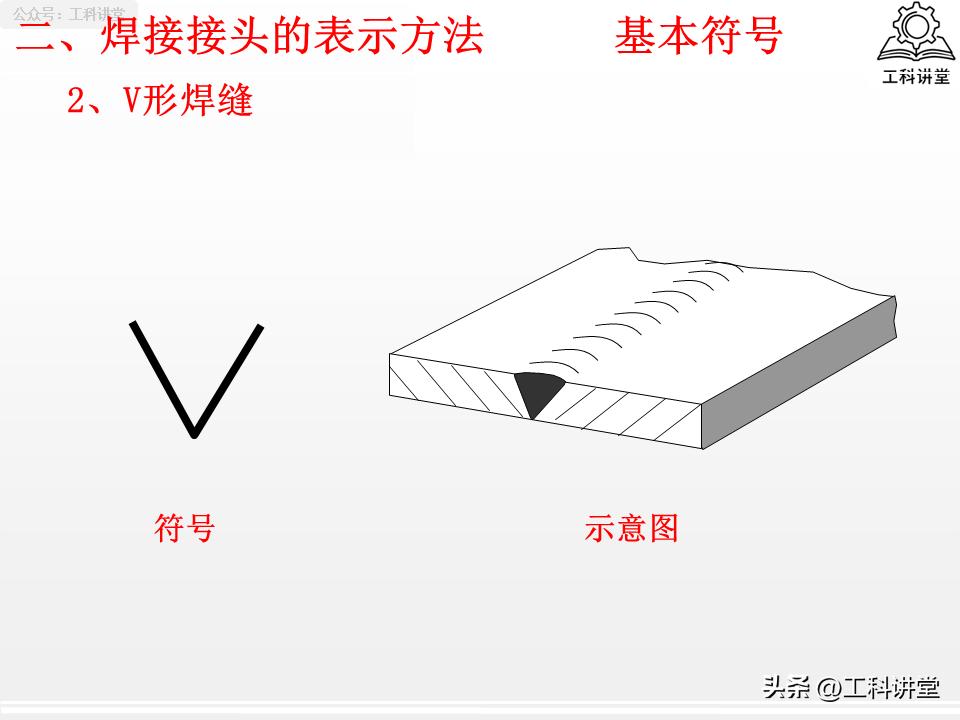

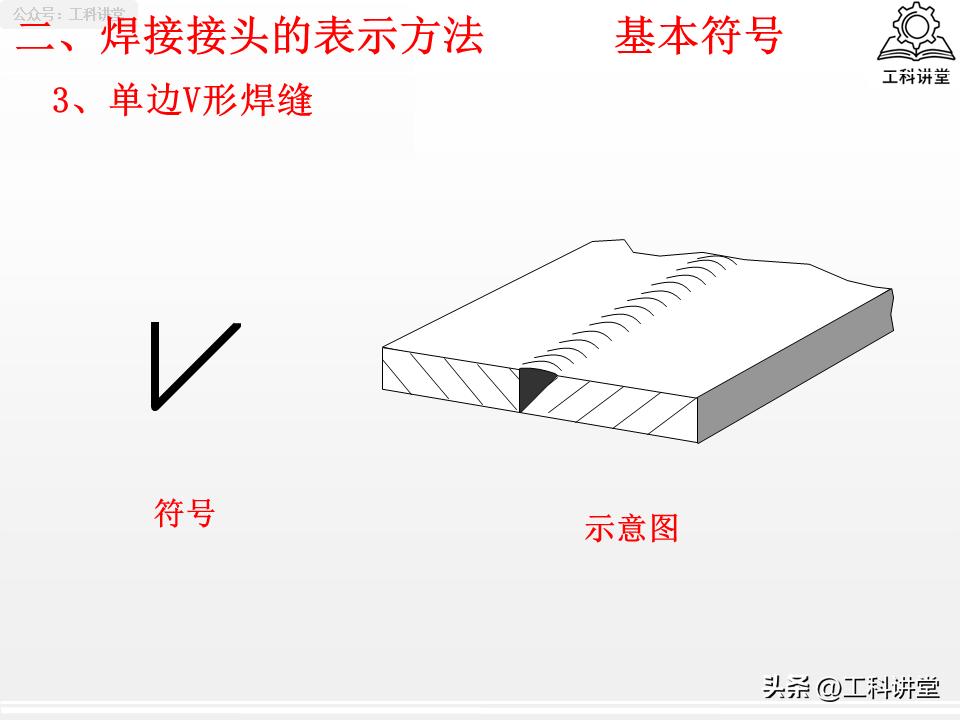

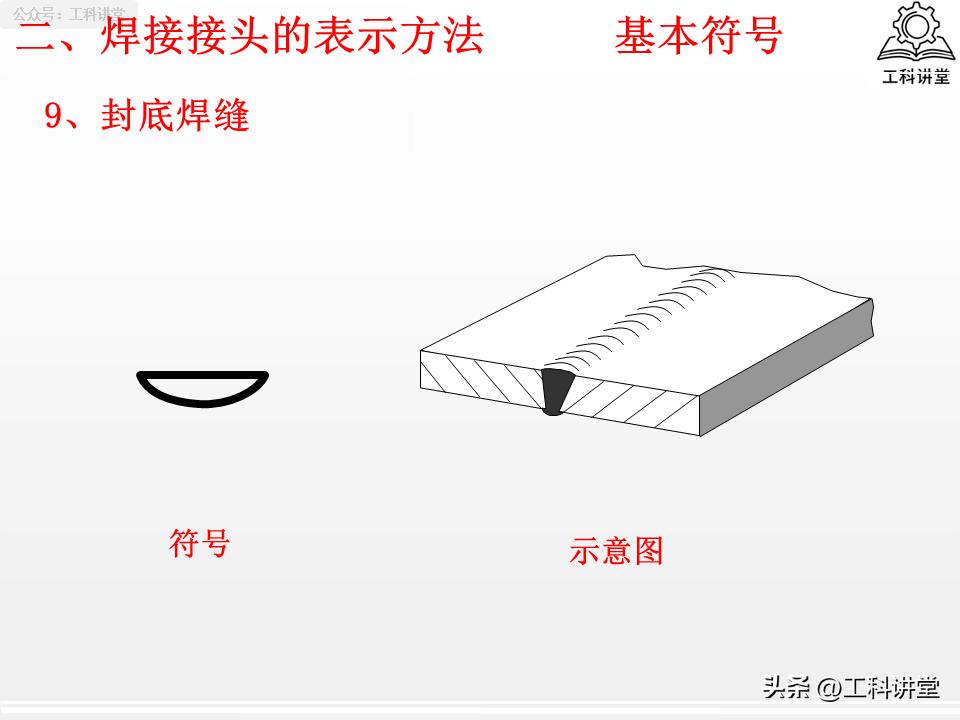

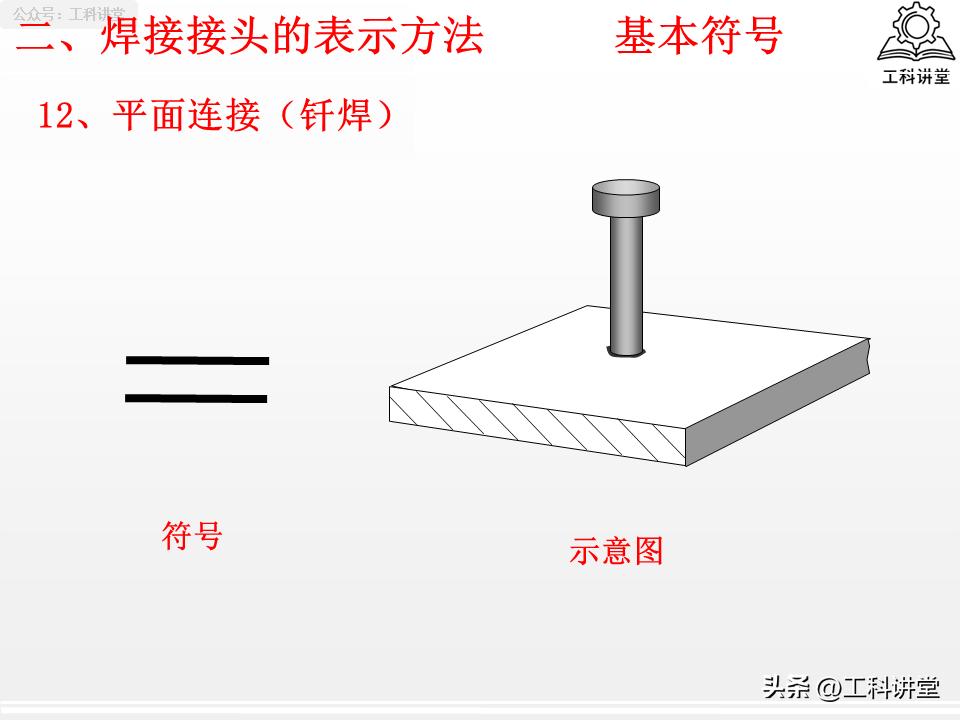

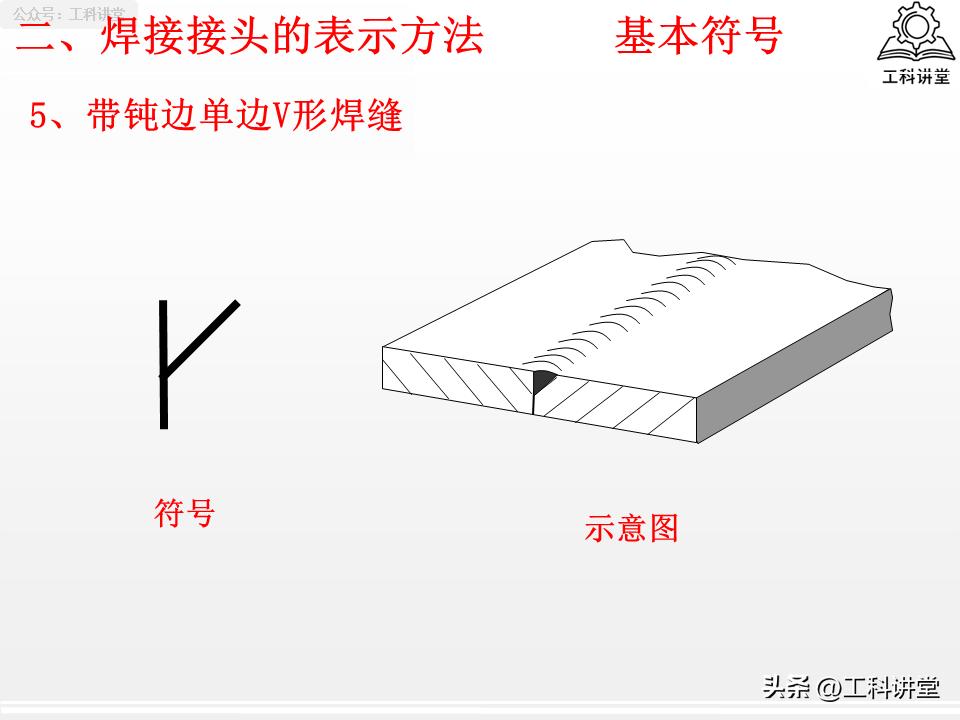

整套焊缝标注体系是分为两大板块的, 这两大板块分别是基本符号、补充符号, 在工程制图之中用到多次比较平常常用的有12种基础基本符号, 它们是: 比如说I形、V形、单边V, 还有带钝边V/U/J坡口、角焊缝、封底焊、塞槽焊、点焊缝、缝焊缝。

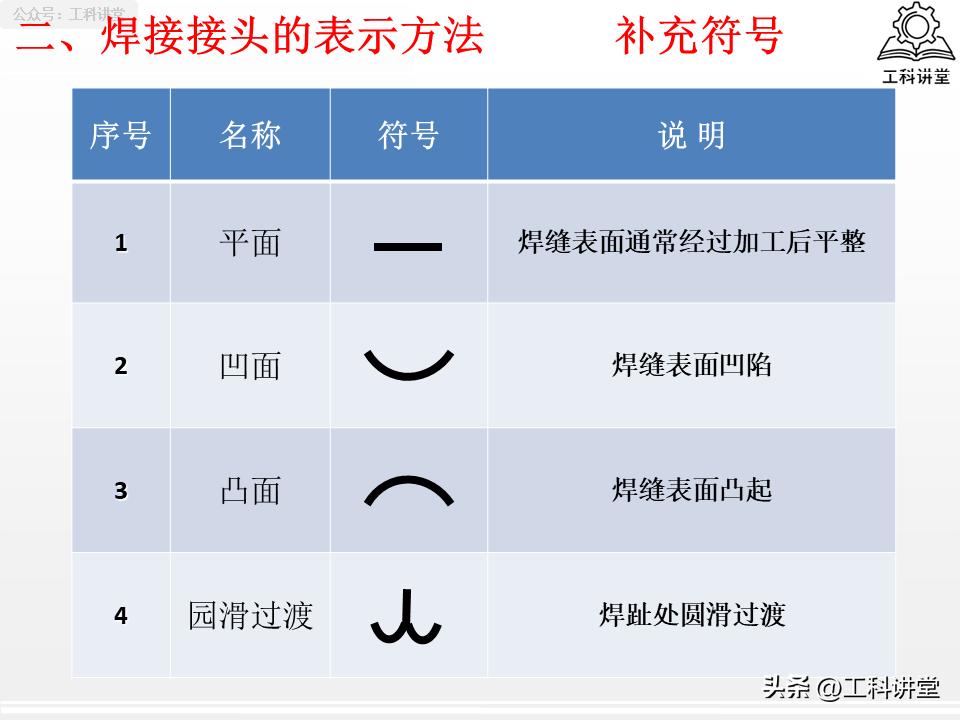

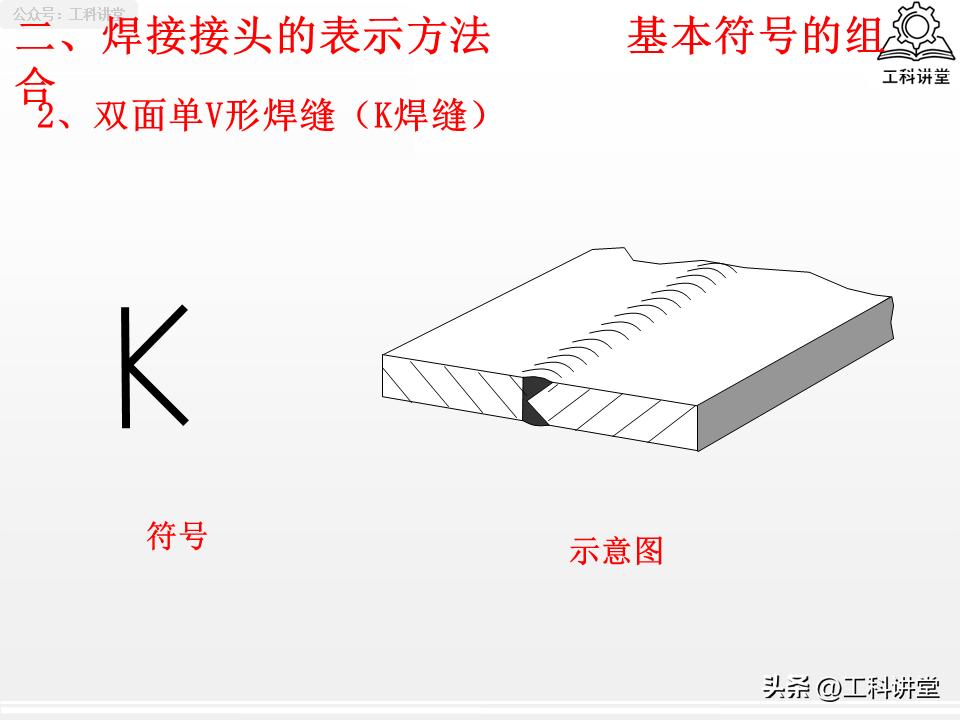

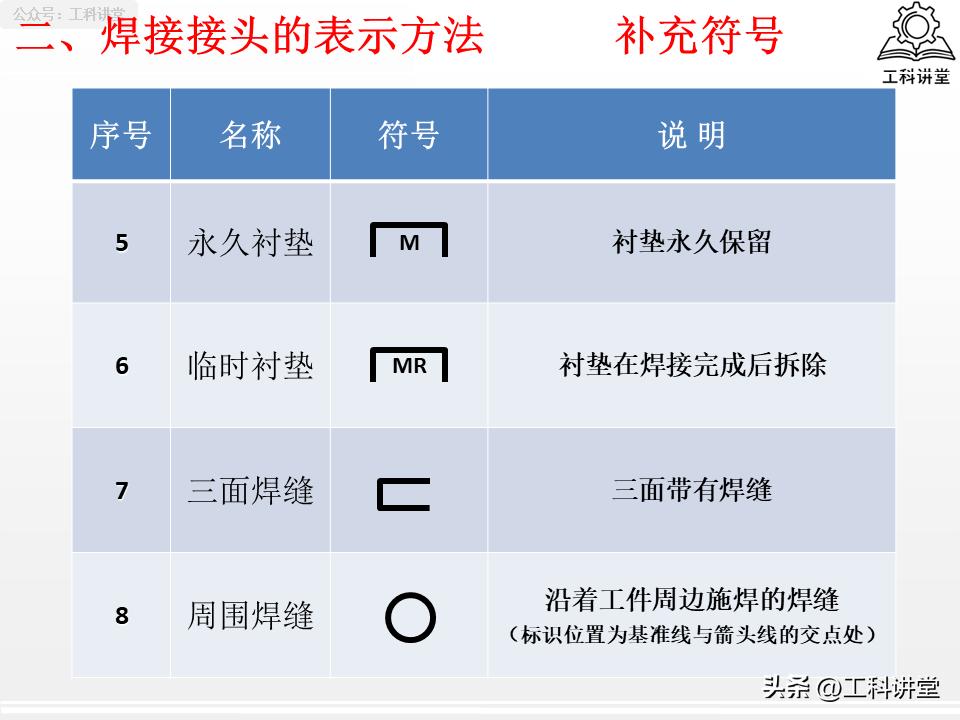

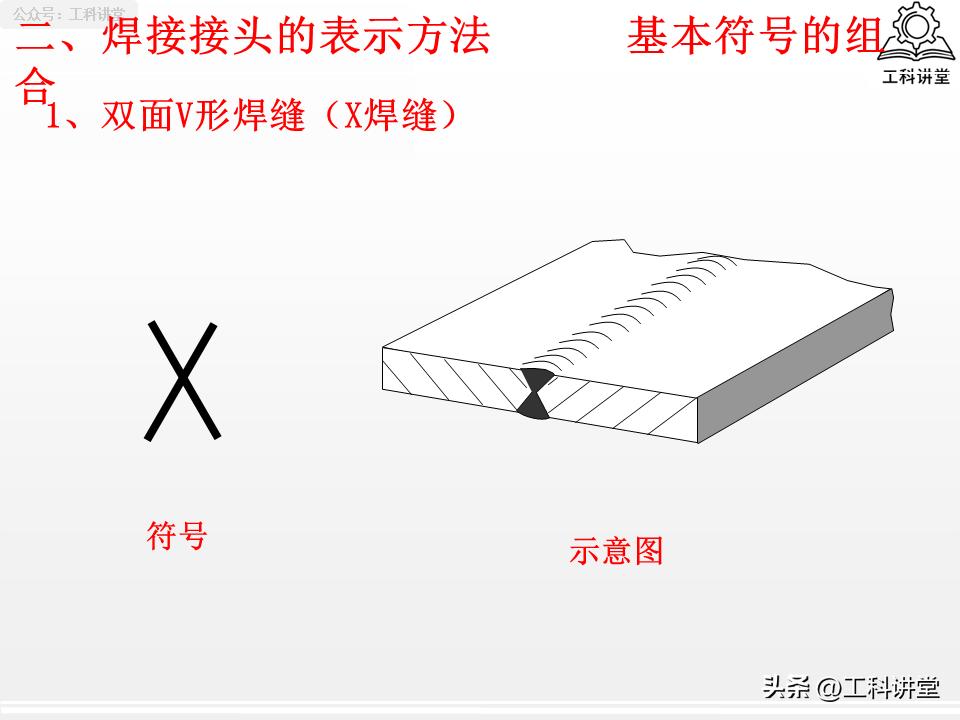

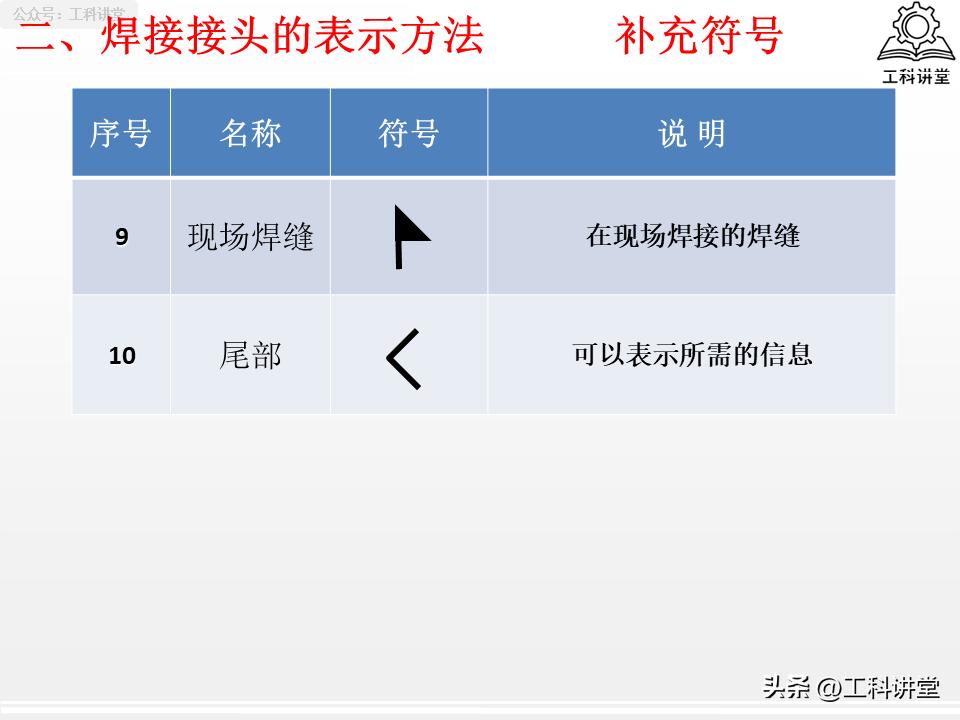

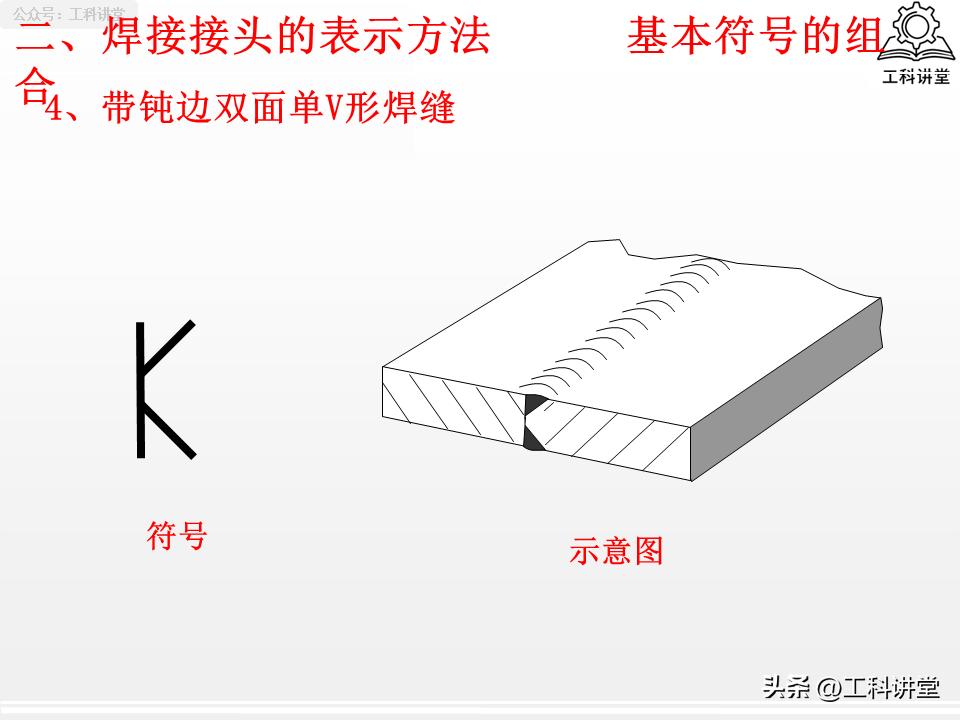

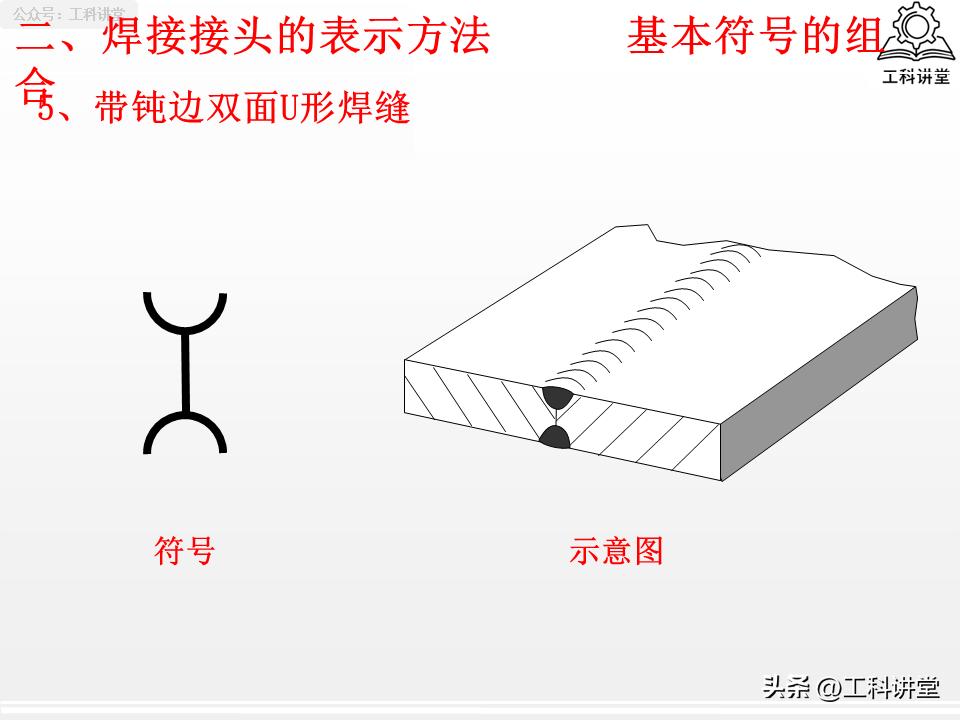

这里面, X型也就是双面V, K型也就是双面单边V, 乃是基本符号组合之后的常常会用到的坡口标识。补充符号具备限定焊缝成型状态的作用, 具体有平面、凹面、圆滑过渡及环绕全周焊缝这些状态, 还有现场施焊标记；专门用于标注工地现场那个地方拼装焊接焊缝的, 是现场符号。

三、指引线标注

指引线, 它可是连接图纸与焊缝的桥梁, 它由这样三部分组成, 分别是箭头线、那实线基准线以及虚线基准线, 得牢记位置规则, 基本符号要是贴实线, 那焊缝就在箭头指向的那一侧, 要是符号贴虚线, 焊缝就在焊件非箭头的那一侧, 双面对称焊缝, 则可以直接省略虚线, 实线和虚线上下位置呀能按照需求进行互换, 这可是在制图的时候最容易踩到坑的那些细节。

四、焊缝尺寸标注细则

国标针对尺寸摆放存有固定要求, 焊脚K、钝边p、坡口深度H这类横向尺寸要写在基本符号左边, 焊缝段数、长度、间断间距n×l (e)需标注在符号右边, 坡口角度标注在符号上下位置, 相同规格焊缝总数量标注在指引线末尾。

可以通过这额外补充的两条实用规则来知晓, 符号右侧倘若没有任何长度方面的数据, 那就意味着焊缝会依照构件的全长进行连续焊接, 对接焊缝左侧要是没有坡口标注, 那么会把焊缝全熔透当作默认情况。

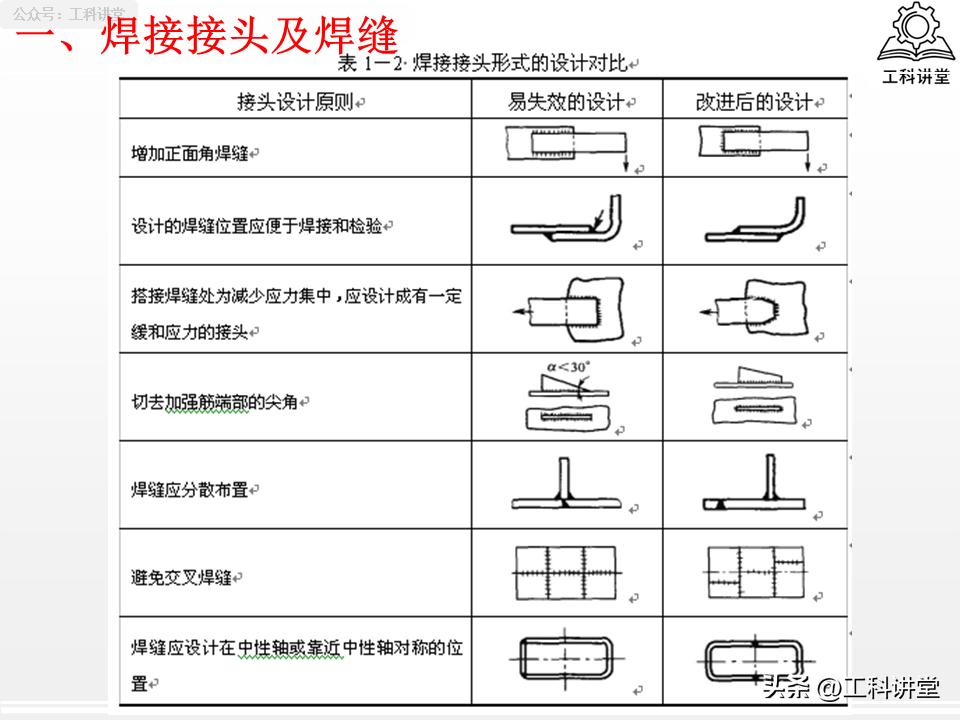

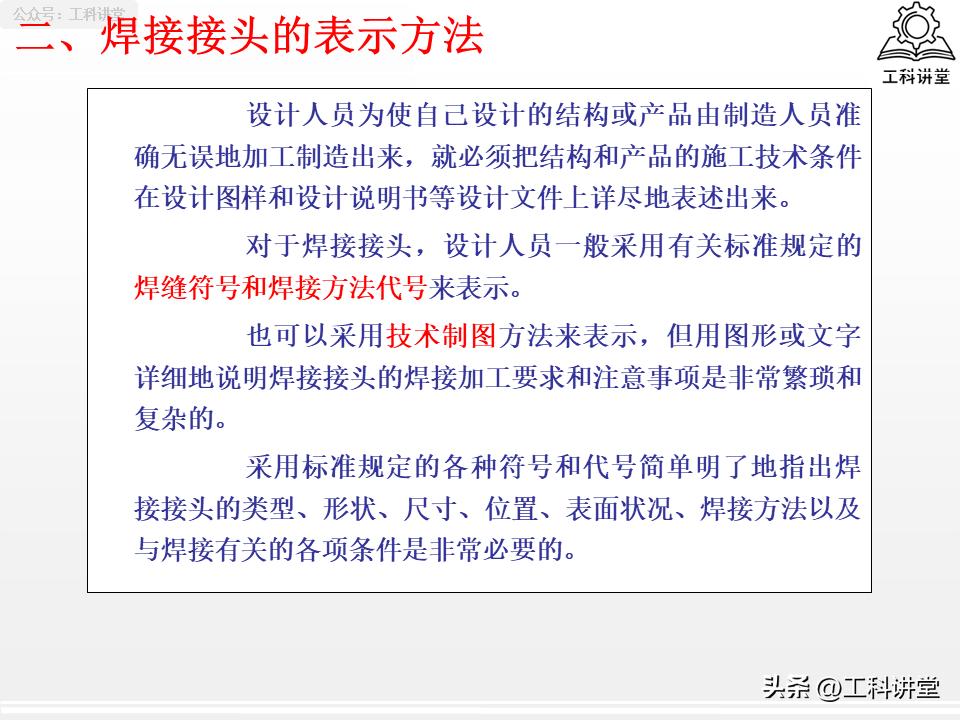

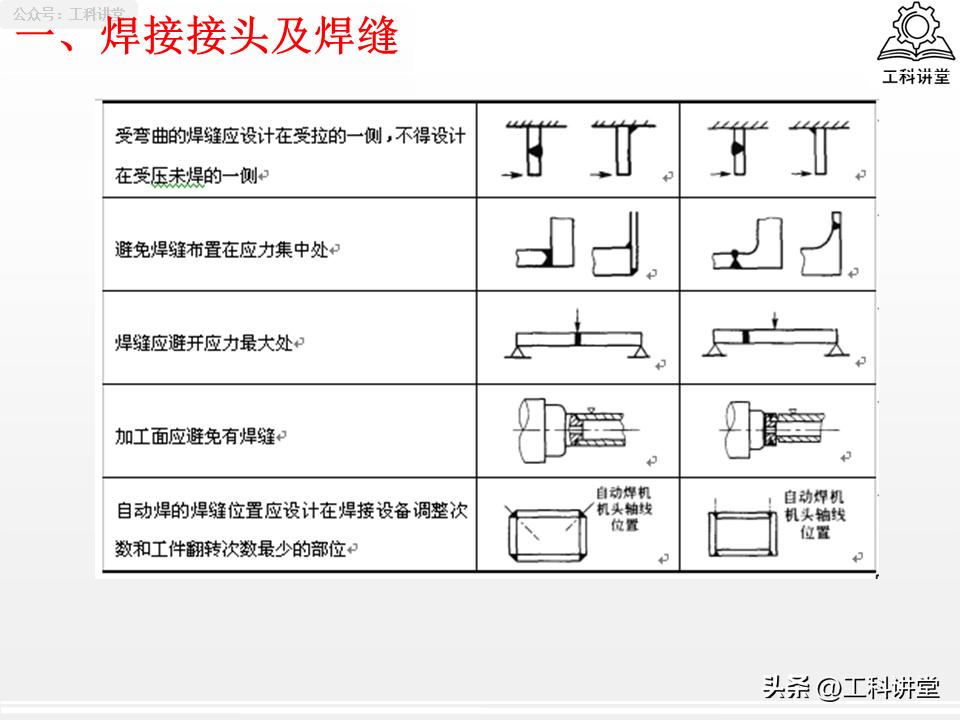

表示焊缝的符号, 属于设计人员与车间焊工共用的通用技术语言, 深入领会GB/T324标注规则, 不但能够使图纸设计得以优化、避免应力方面的缺陷, 还能够从源头上减少车间出现的报废件。从事工艺这么多年, 始终秉持这样的理念: 要是能够简化坡口, 就不去盲目地开大坡口, 要是能够分散焊缝, 就避开焊缝交叉的情况, 规范进行标注始终是有效控制焊接成本的关键所在。
