做焊接工艺与图纸审核好些年, 常年待在车间里, 和生产方面搞对接, 还要去校核钢结构施工图纸, 察觉到一个普遍存在的问题: 不论是有着好些工作年头的老焊工, 还是刚刚开始从事制图工作的机械工程师, 焊缝标注出现差错, 接头选型出现失误这种状况，才是致使项目进行返工操作的主要引发原因。
存在着许多小型钢结构以及非标设备, 仅仅是因为呈现于图纸上的符号的书写显得模棱两可的缘故, 导致坡口被开错, 而且焊缝的焊接长度也不够, 竟然白白地浪费掉了工时与原材料。在今天来讲的这期文章是以国标GB/T324 – 2008作为基准的, 同时还结合了现场实际操作所获取的经验, 系统全面地梳理了焊接接头可供选择的类型以及焊缝符号的全套标注规范。

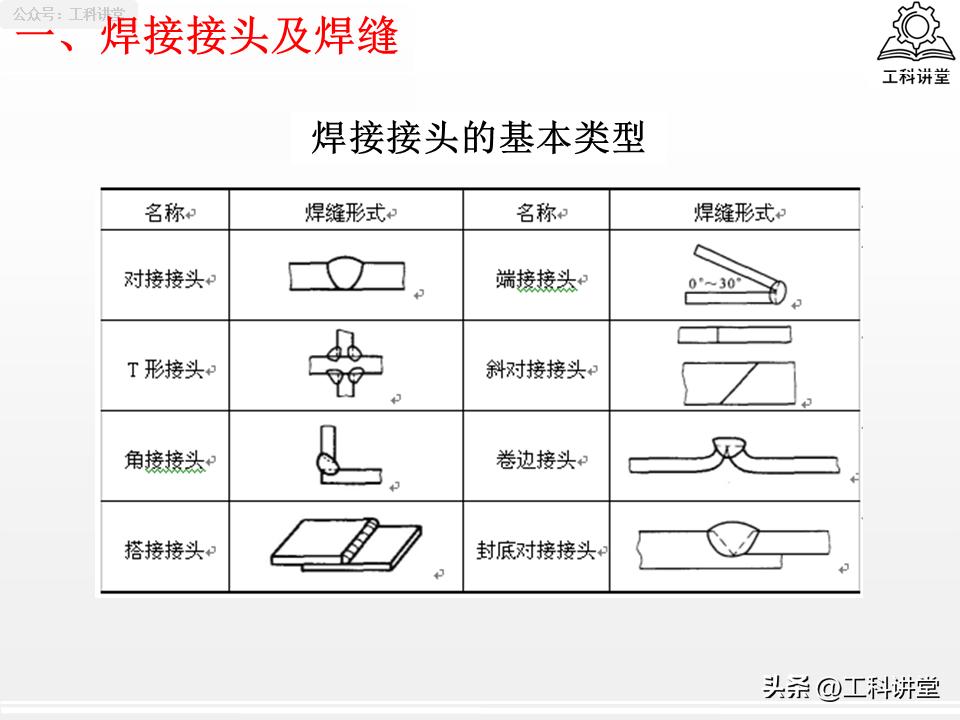

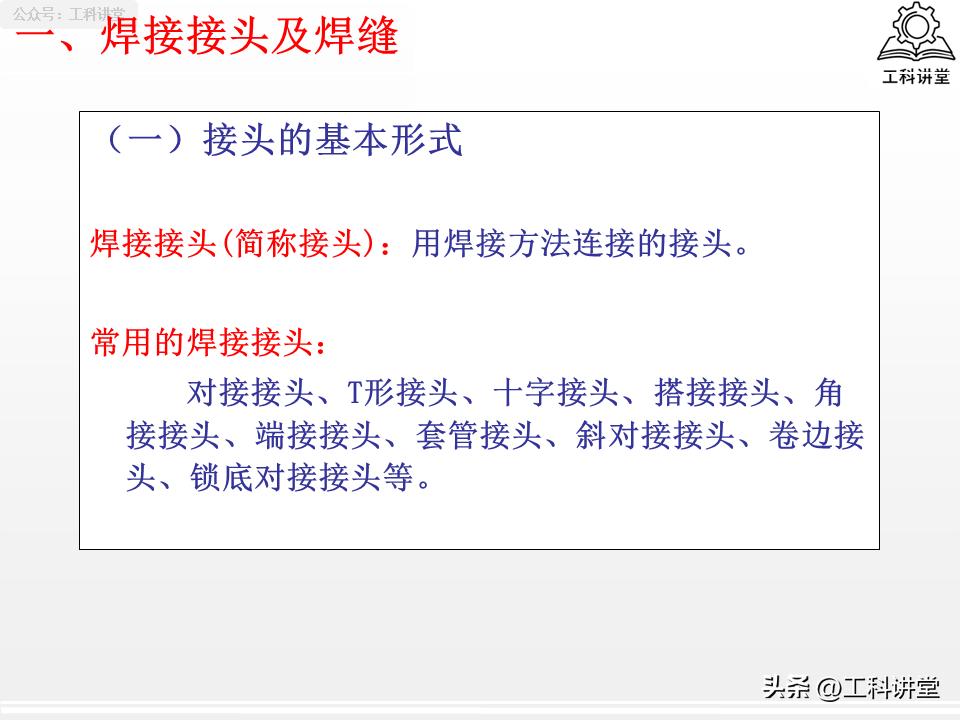

一、五大类焊接接头

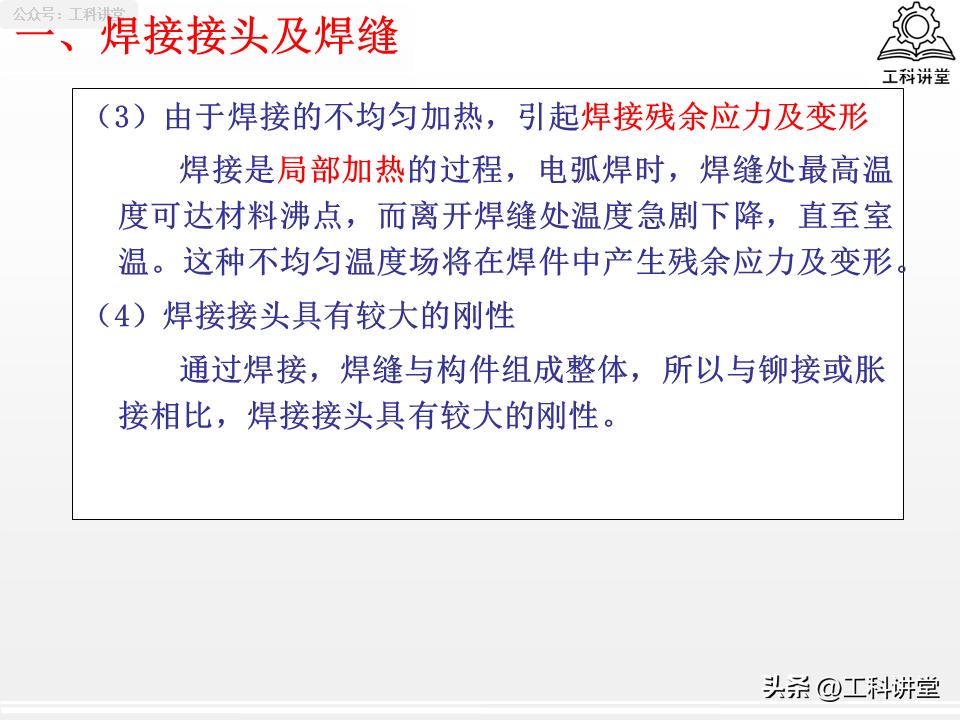

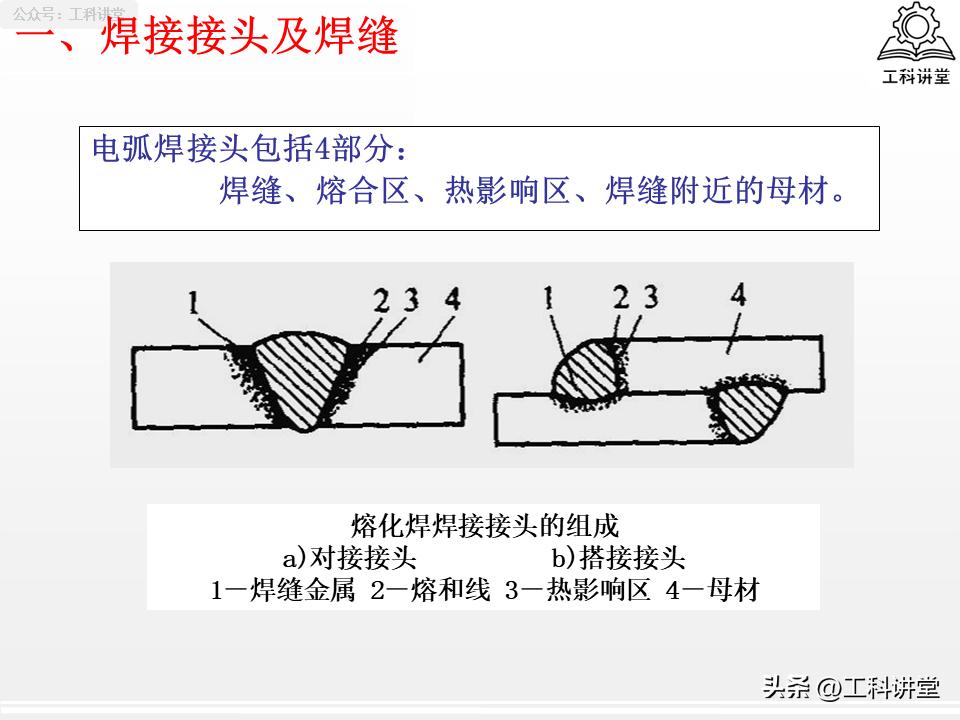

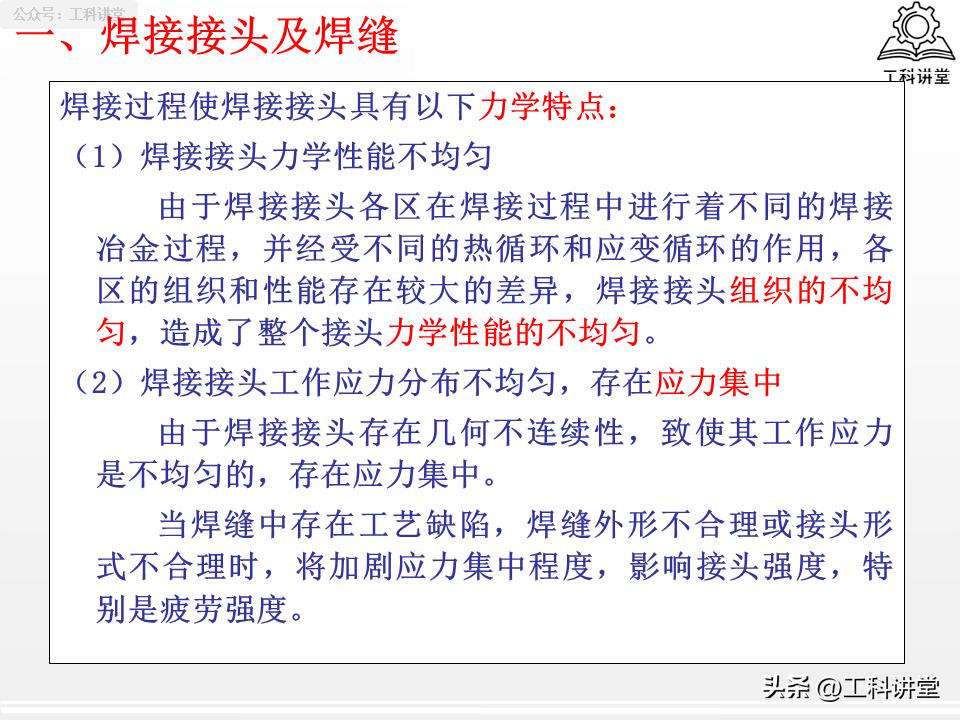

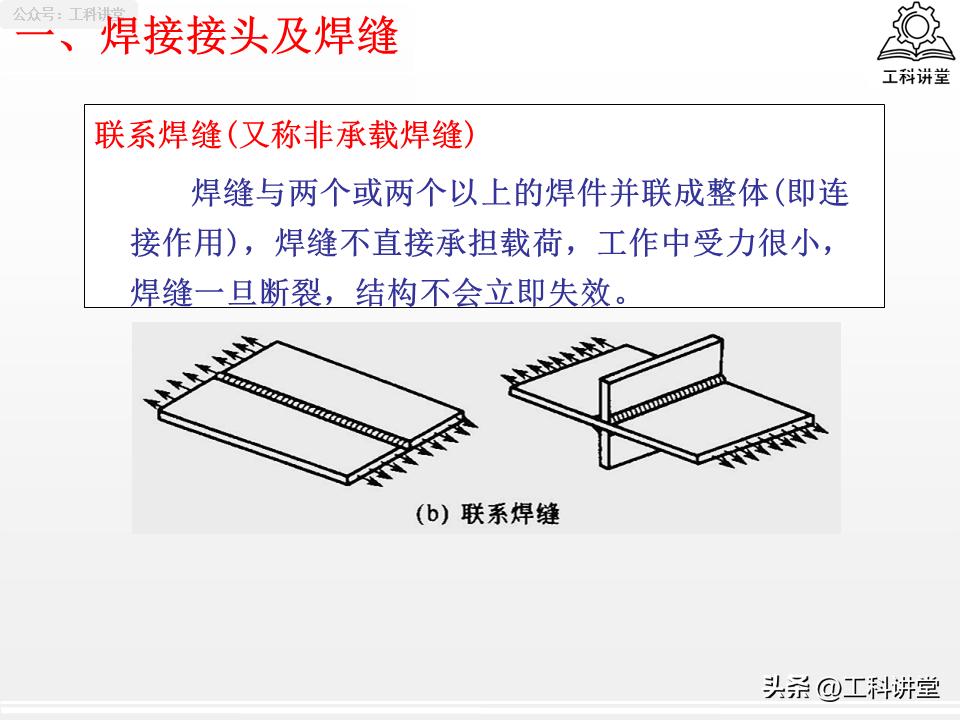

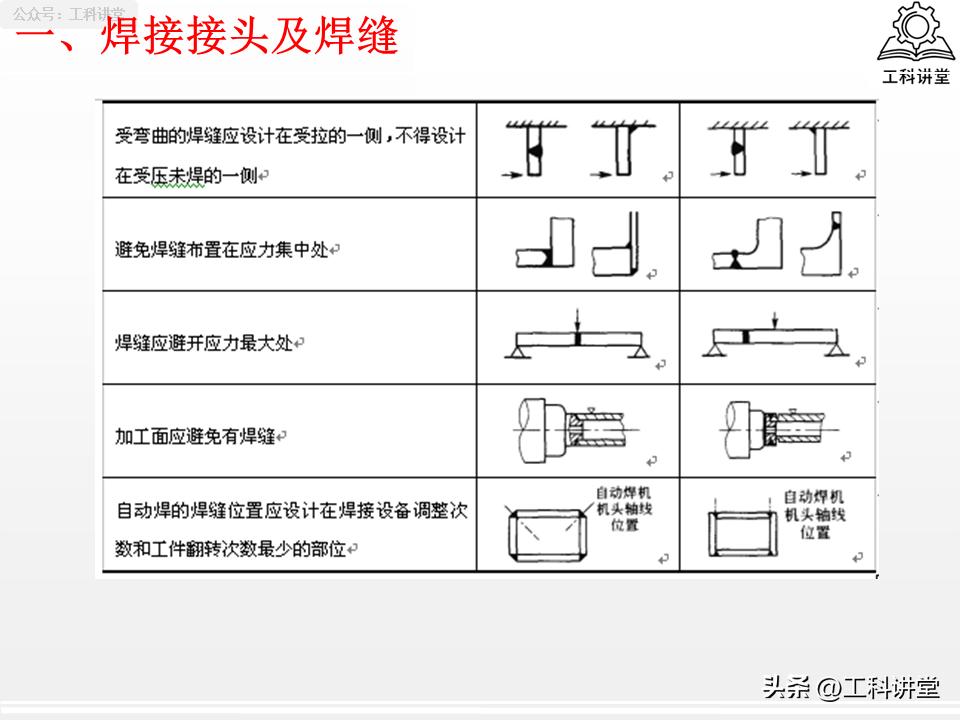

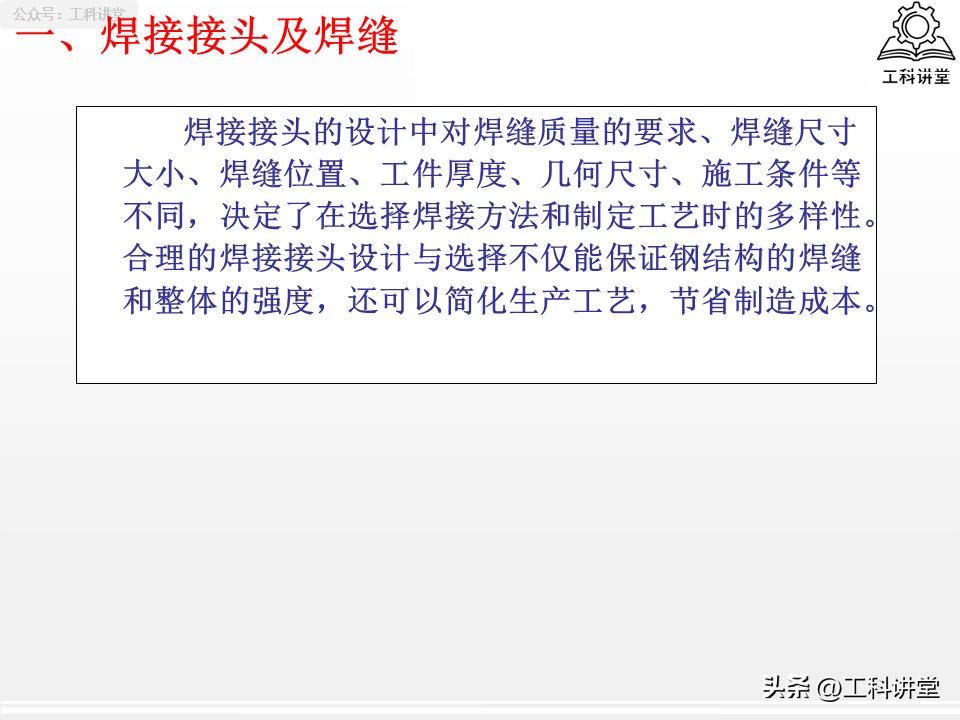

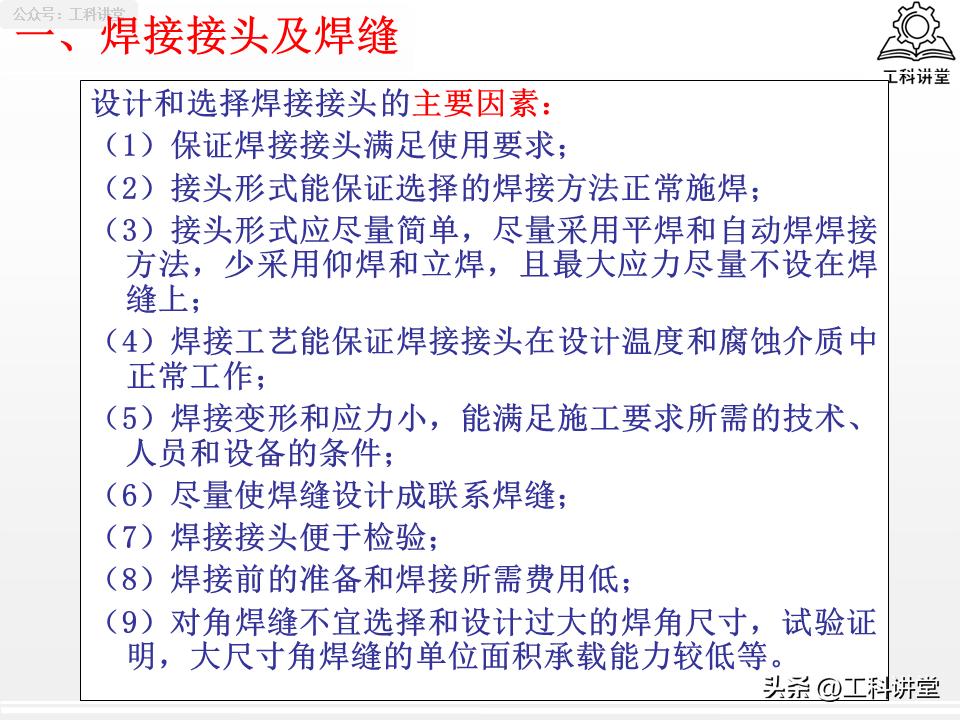

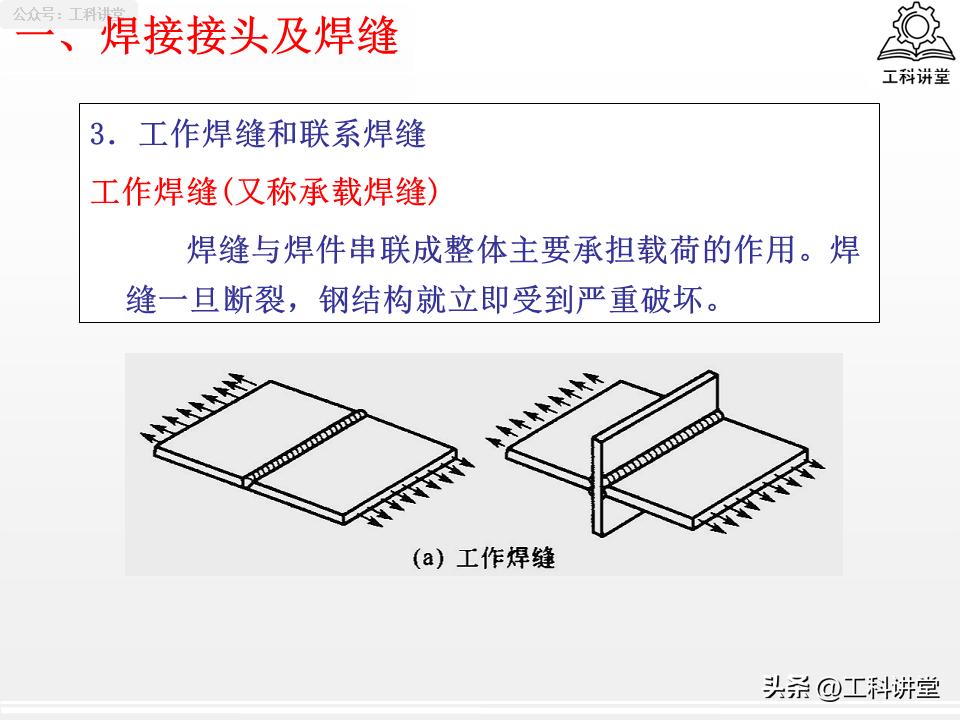

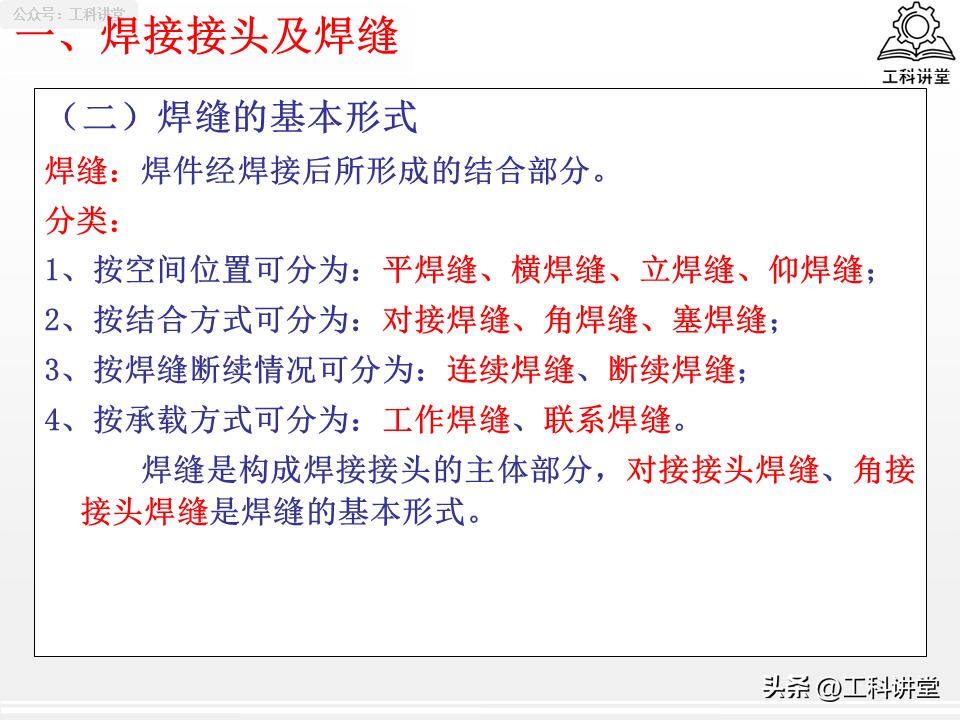

电弧焊的接头组成, 这是由焊缝金属、熔合区、热影响区构成, 还有母材这一区域, 这四个区域共同形成接头, 受焊接热循环影响, 所有接头普遍存在力学性能不均的状况、还有应力集中的情况、存在残余焊接变形这一问题、有着整体刚性偏大这些固有特点, 而这些特点也是选型时的核心考量点。日常工程最常用四类基础接头, 另外还有衍生端接接头, 加起来一共有五类:

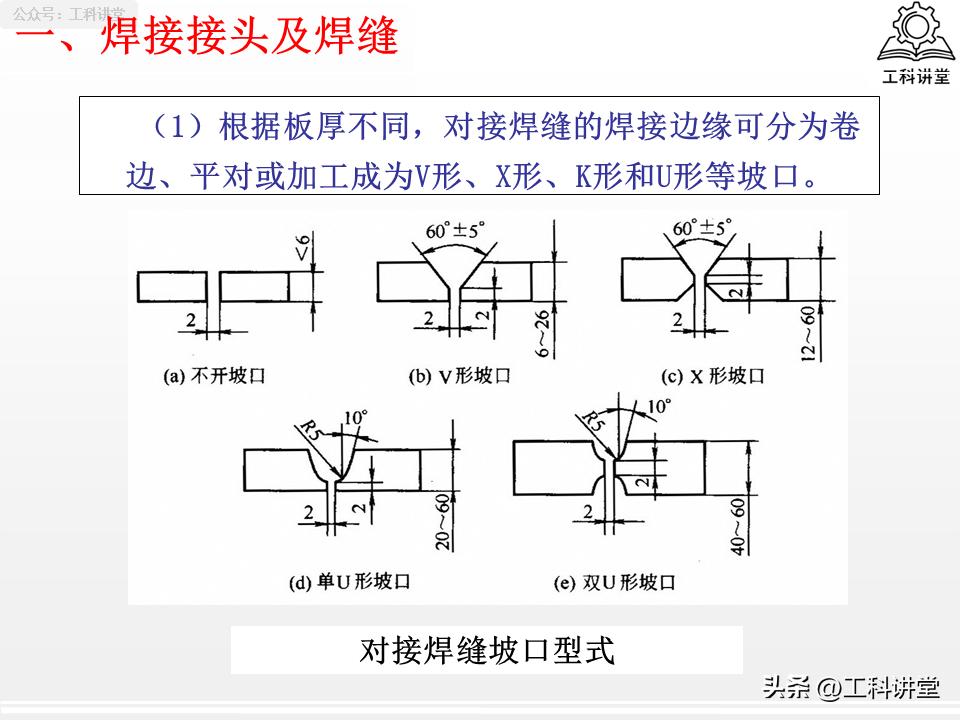

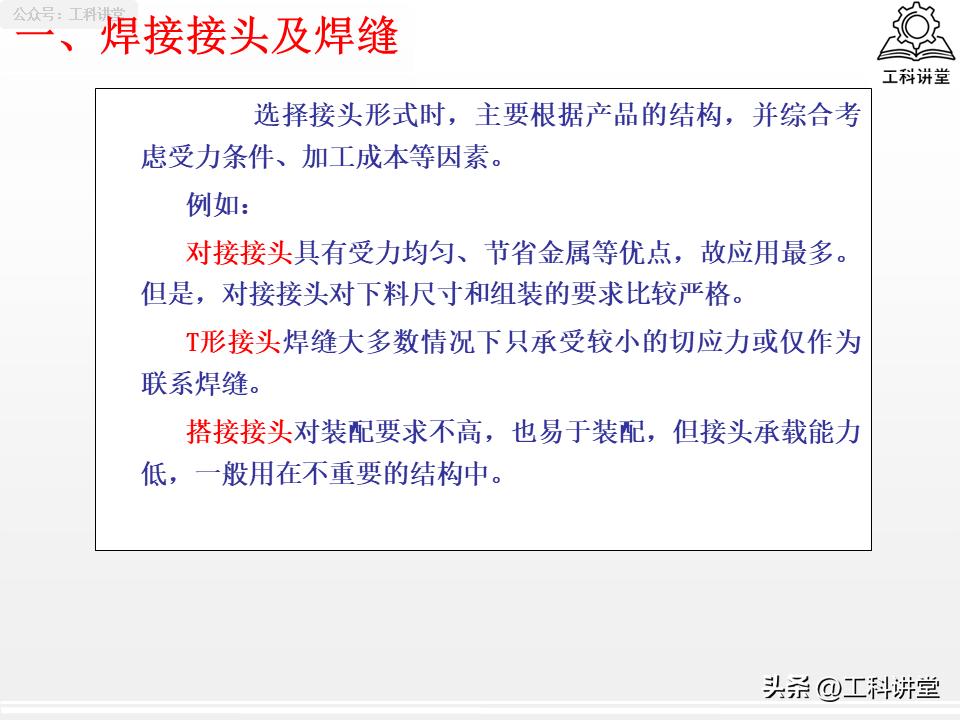

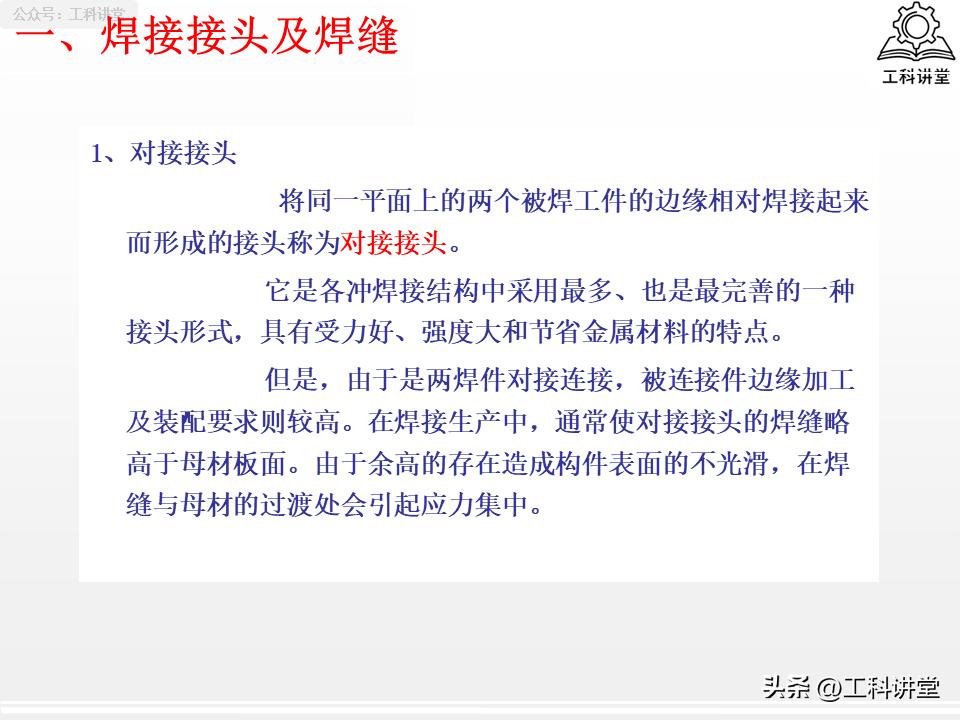

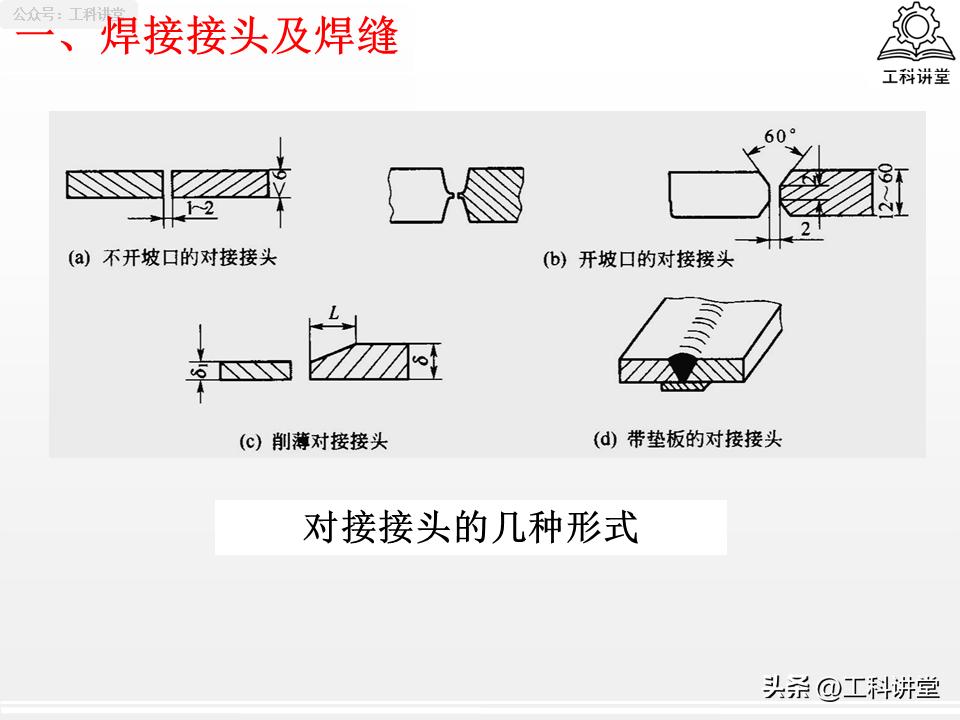

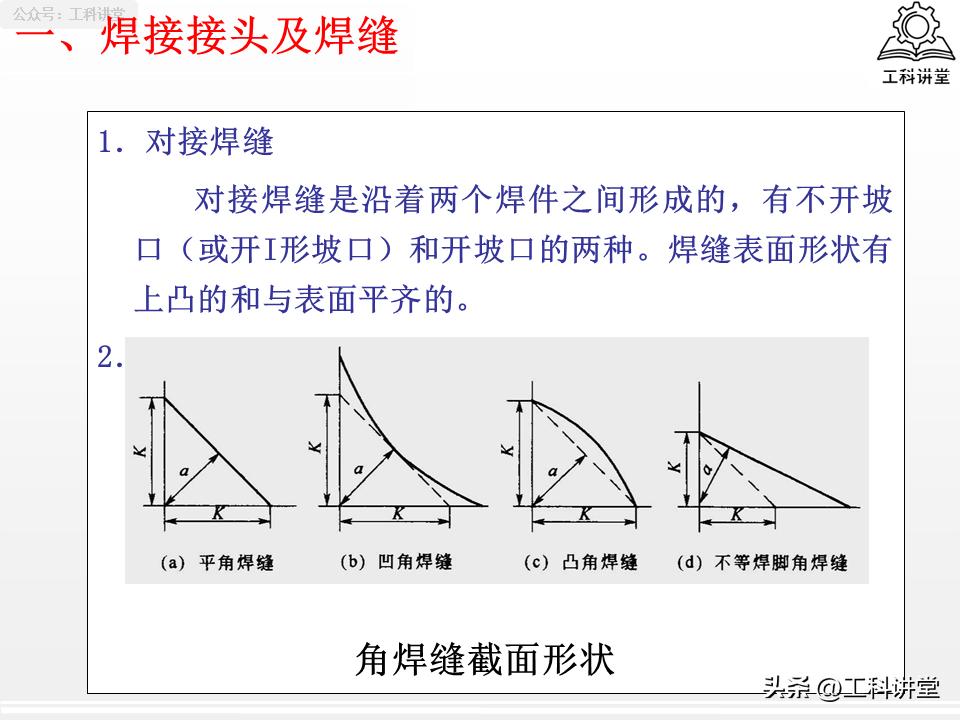

1.对接接头, 属于全行业来讲受力方面最优的接头形式, 能够实现节省母材, 是压力容器、主梁等关键受力件进行选择时的首选形式, 要是应用这种接头, 焊件下料、装配精度要求可是非常苛责严苛的！

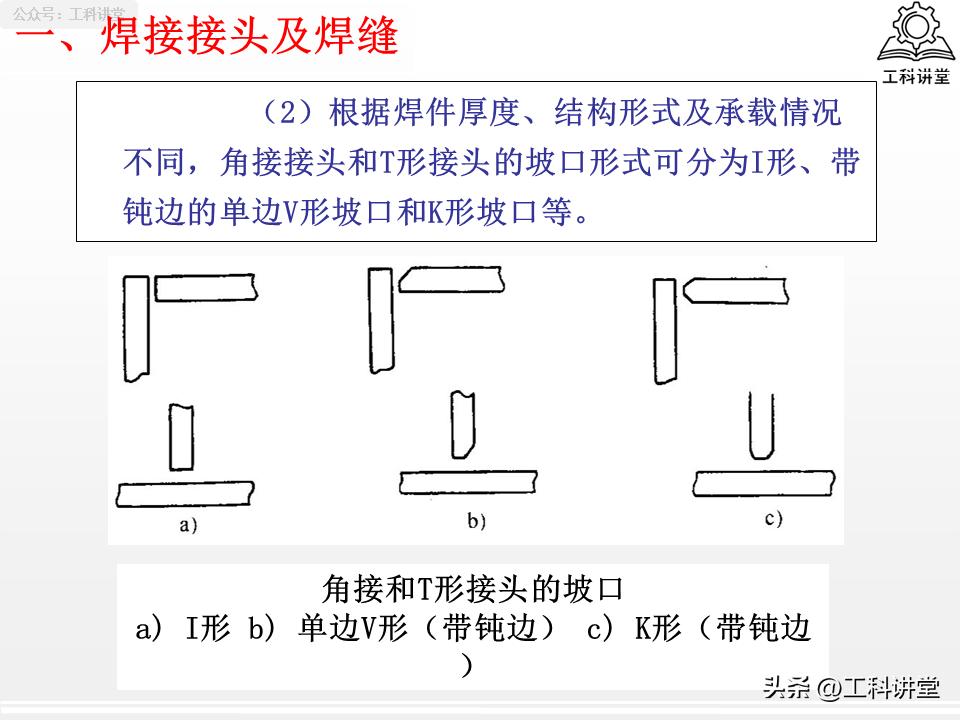

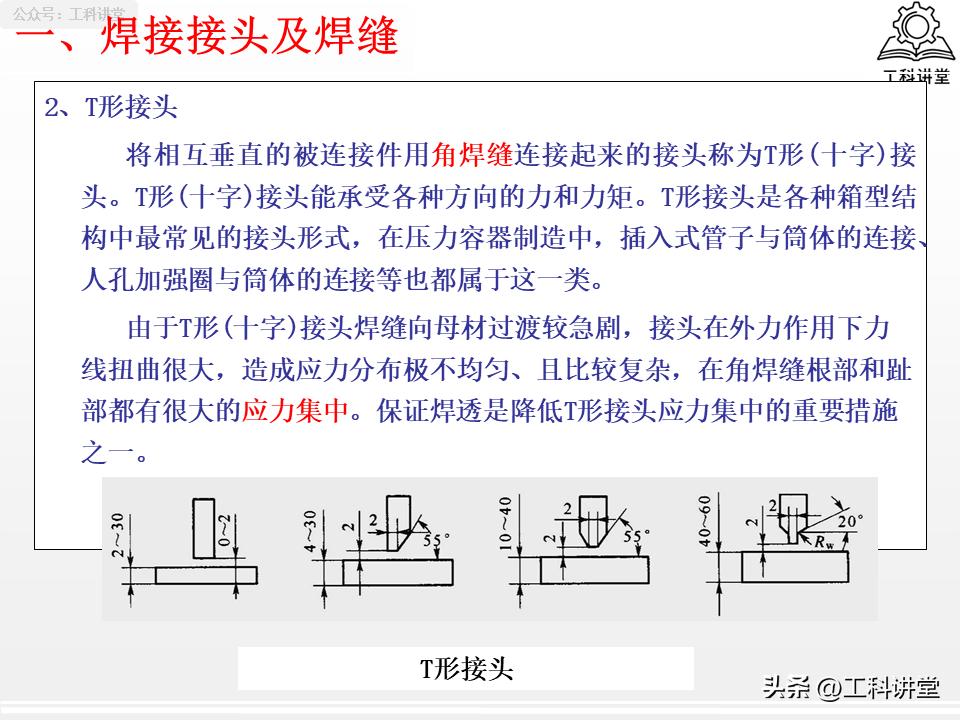

2.T形（十字）接头, 是箱体结构、以及设备补强圈的标配样式, 它在单面焊时根部特别容易造成应力集中, 对于厚板而言, 最好尽量开设K形坡口来进行双面焊接。

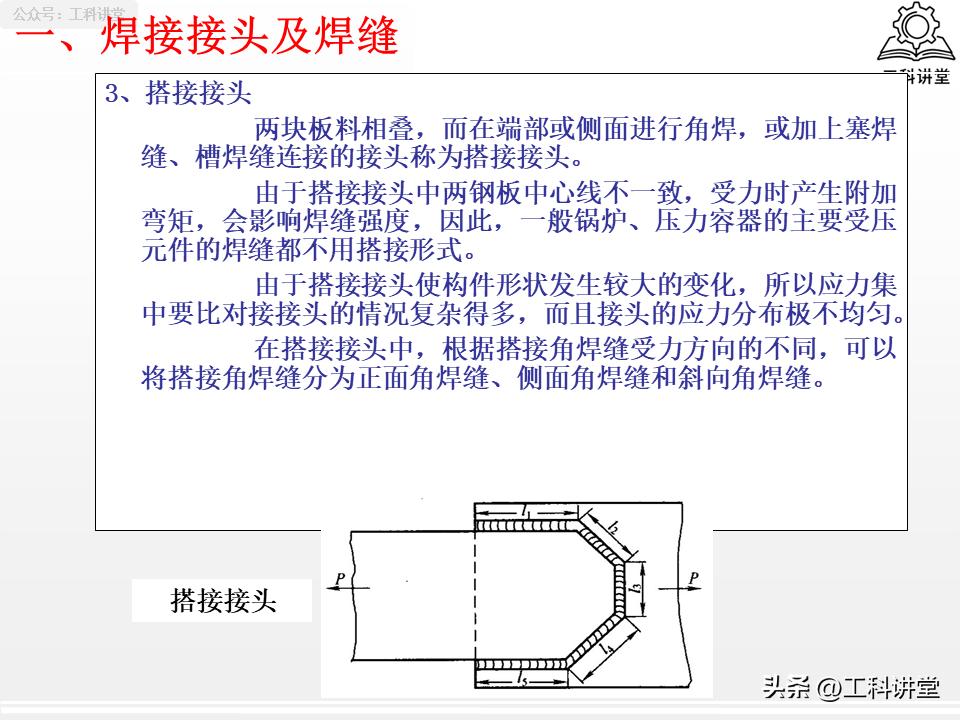

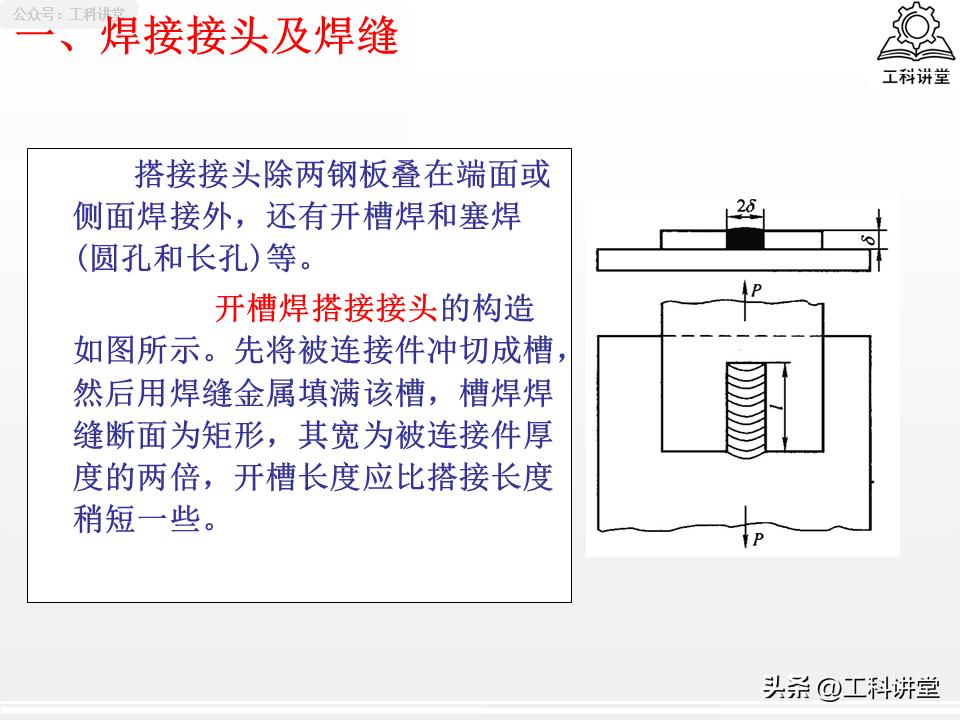

3.搭接接头, 其装配较为简单, 对加工精度的要求比较低, 然而板材错位受力之时会产生附加弯矩, 承压类设备的主焊缝是禁止采用搭接结构的, 仅仅在次要连接件那里使用。

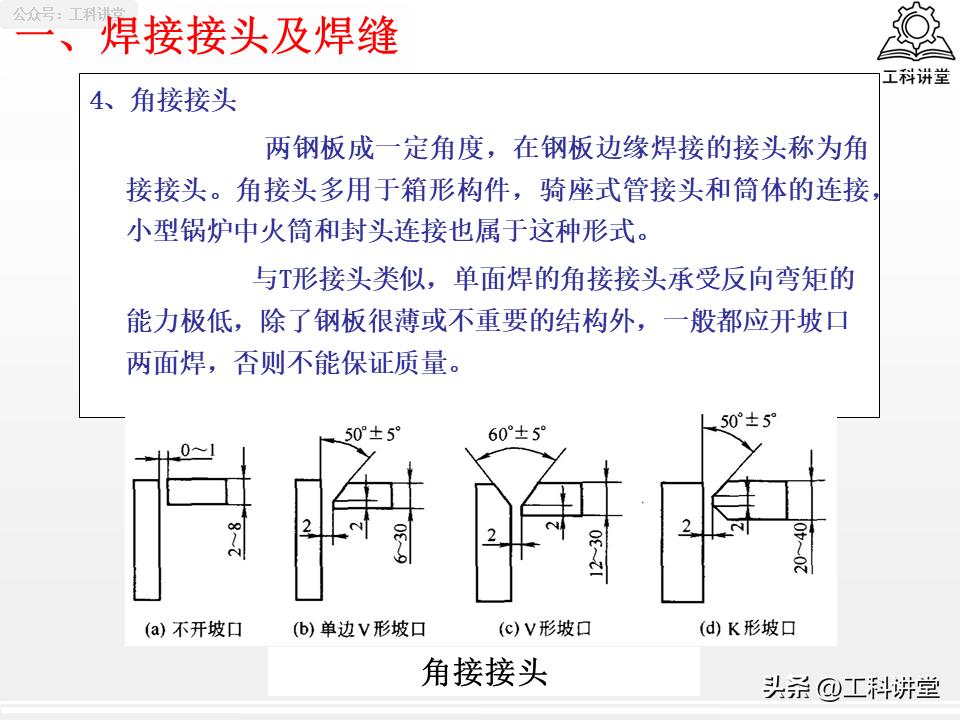

4.角接接头: 其常用于箱体边角、小型封头拼接, 薄板能够用单面施焊, 而中厚的板材却必须以双面开坡口从事焊接。
5.端接接头：多用于薄板卷边连接，应用场景相对小众。

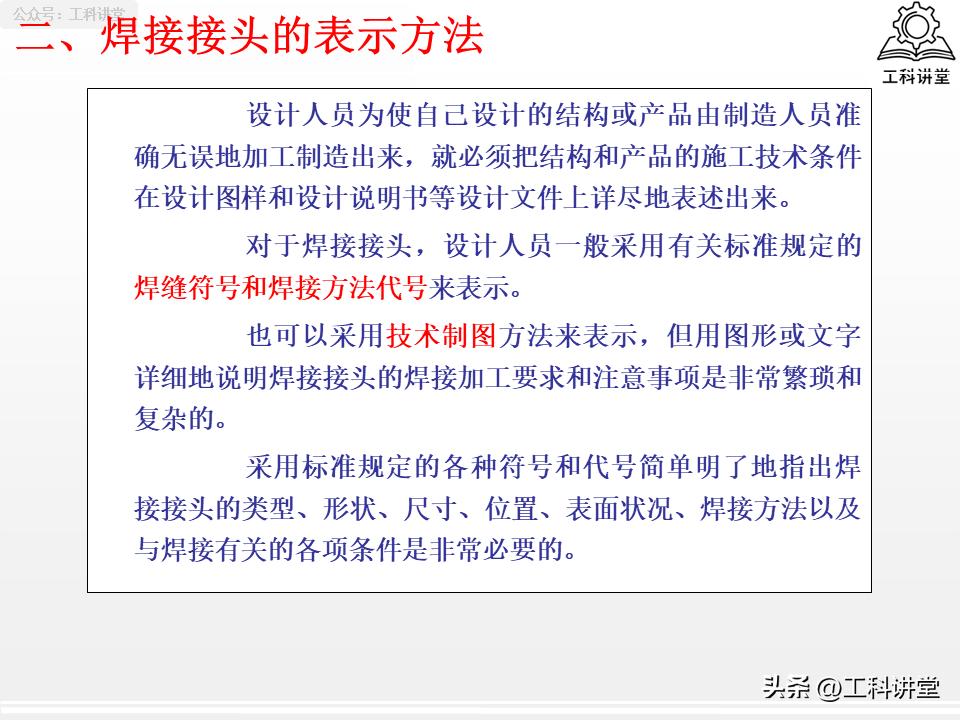

二、国标 12 种基础焊缝符号，分清基本、补充两类标识

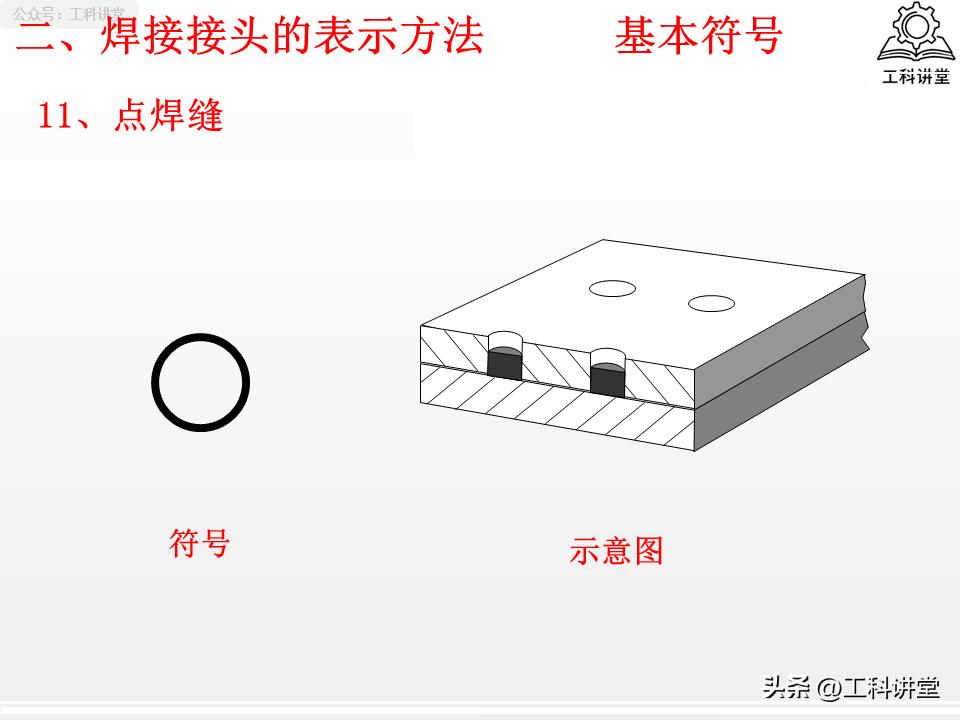

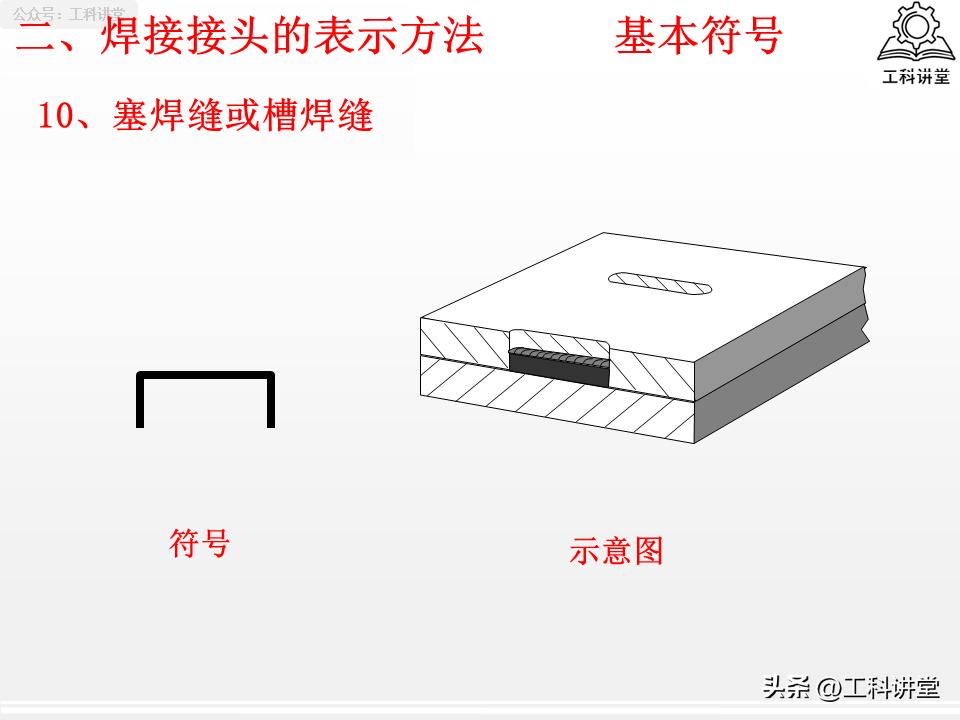

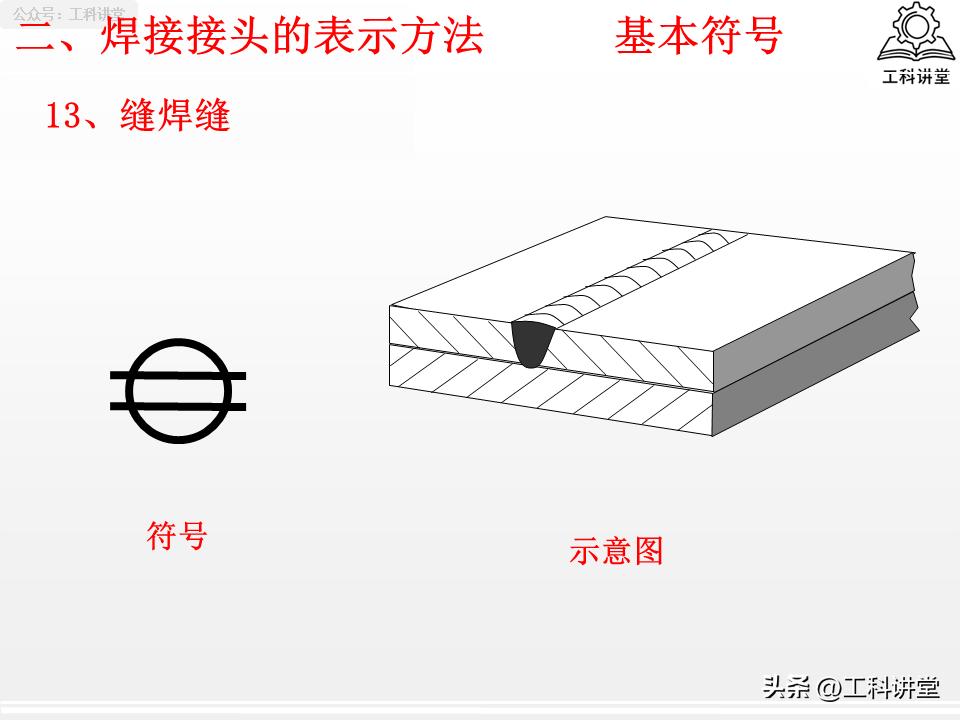

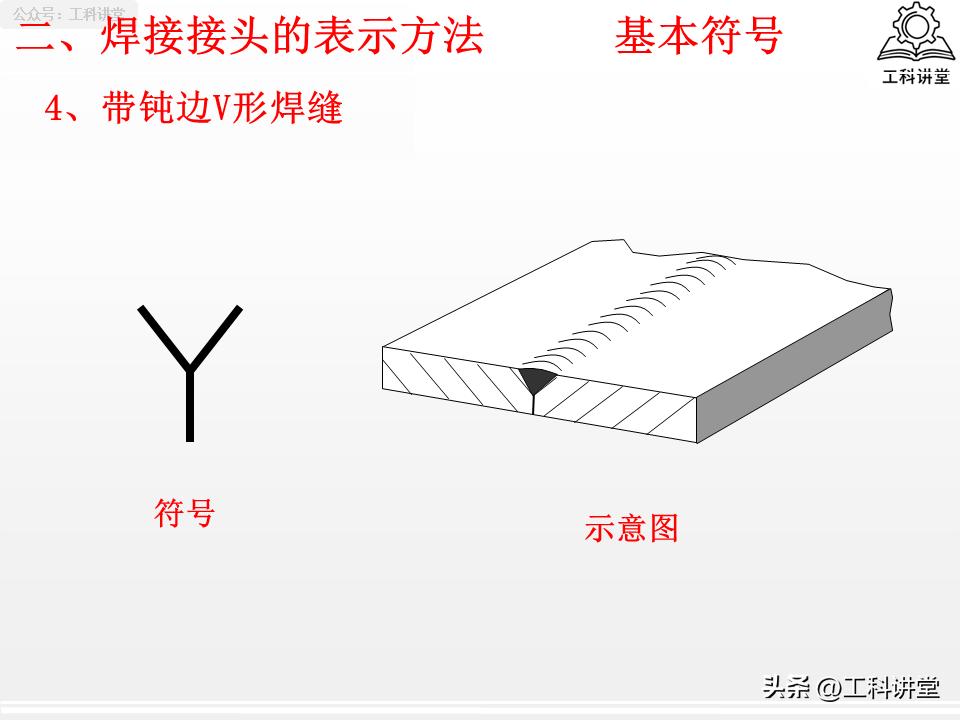

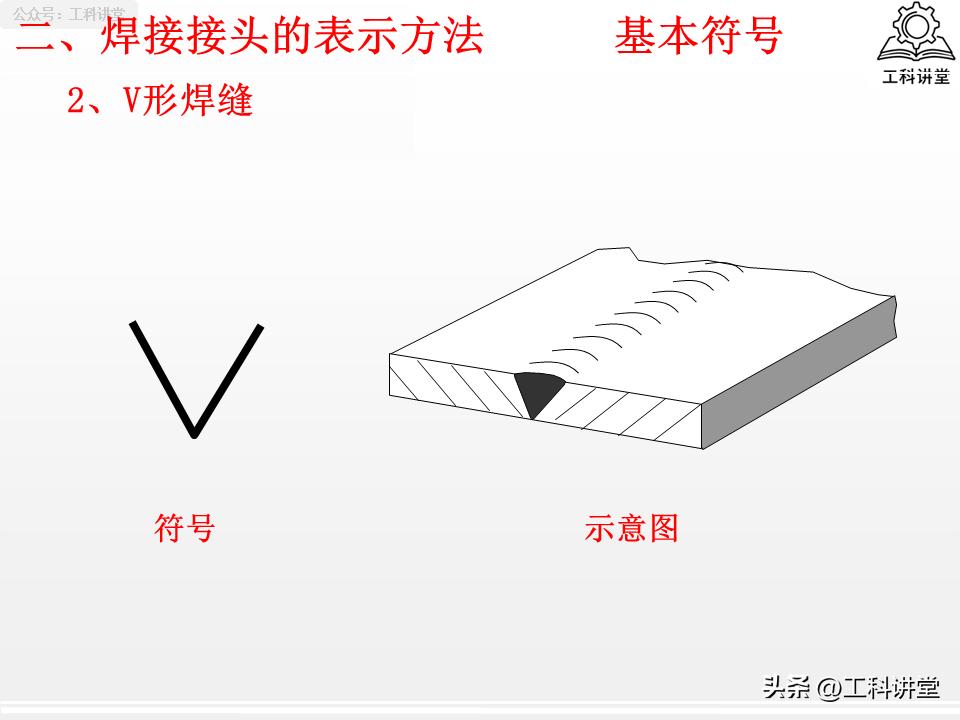

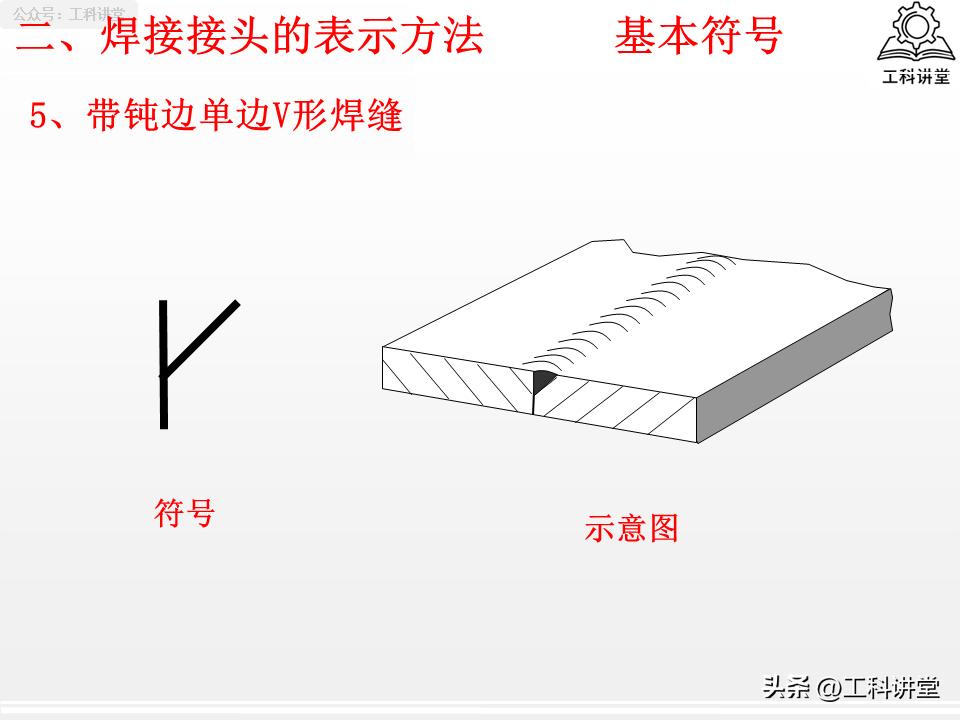

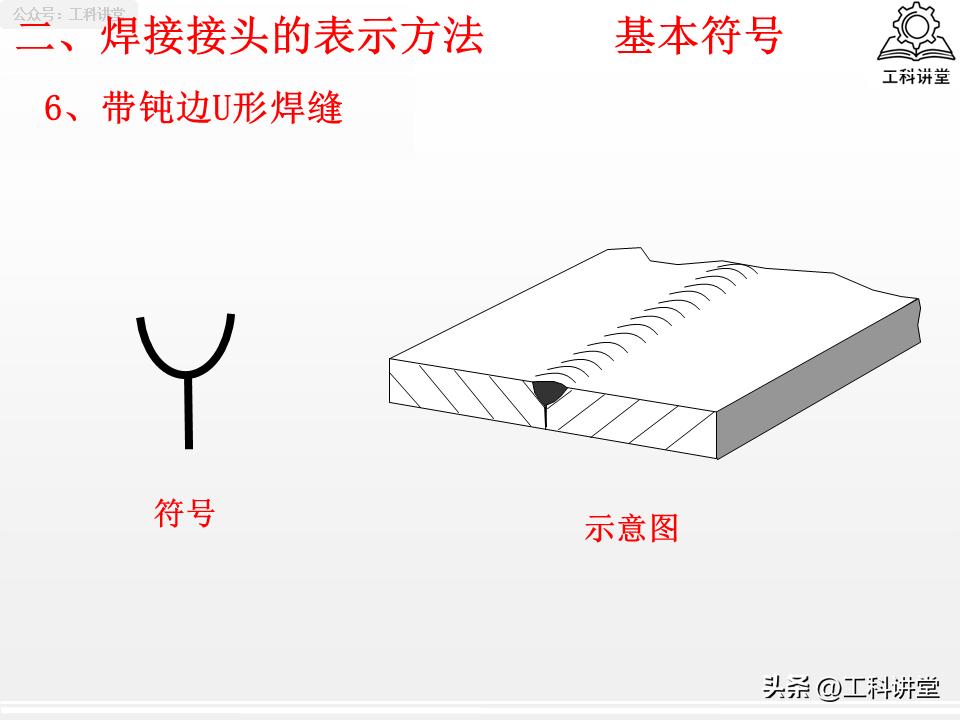

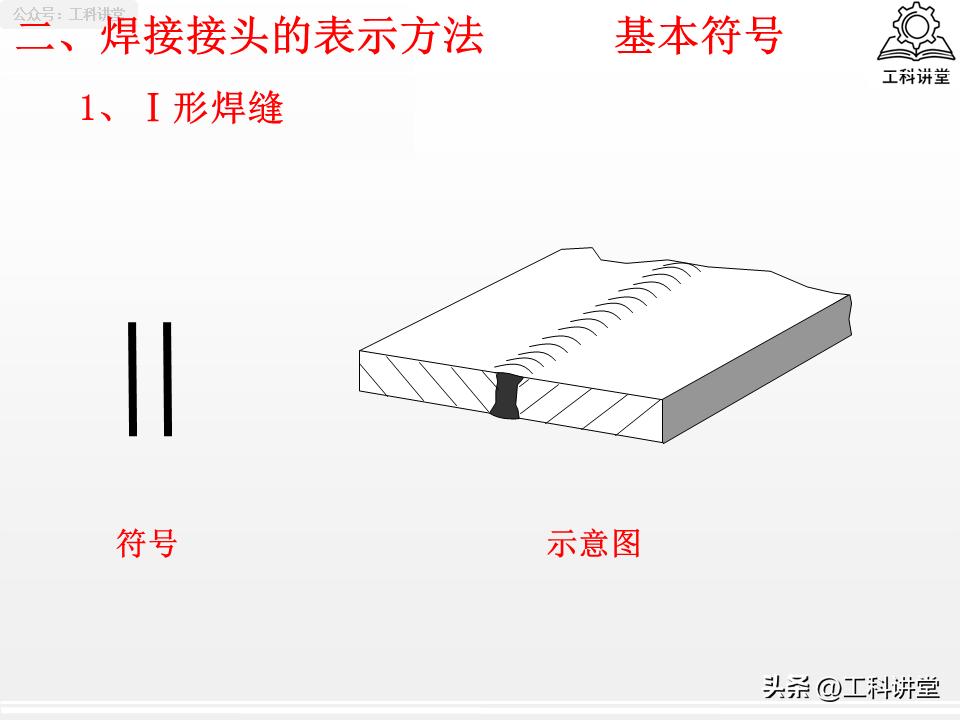

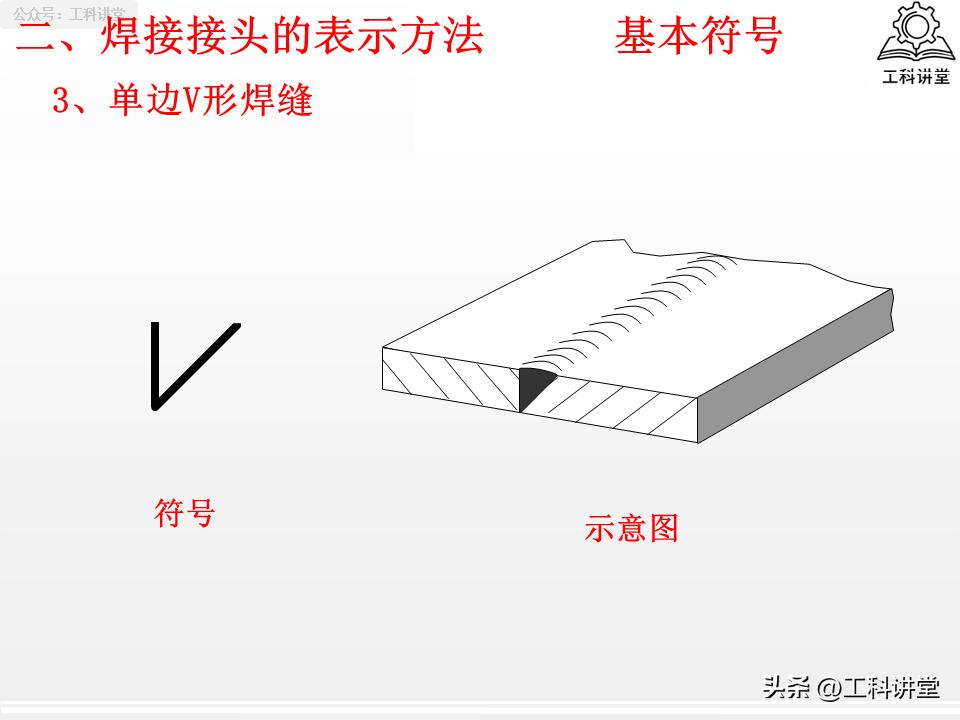

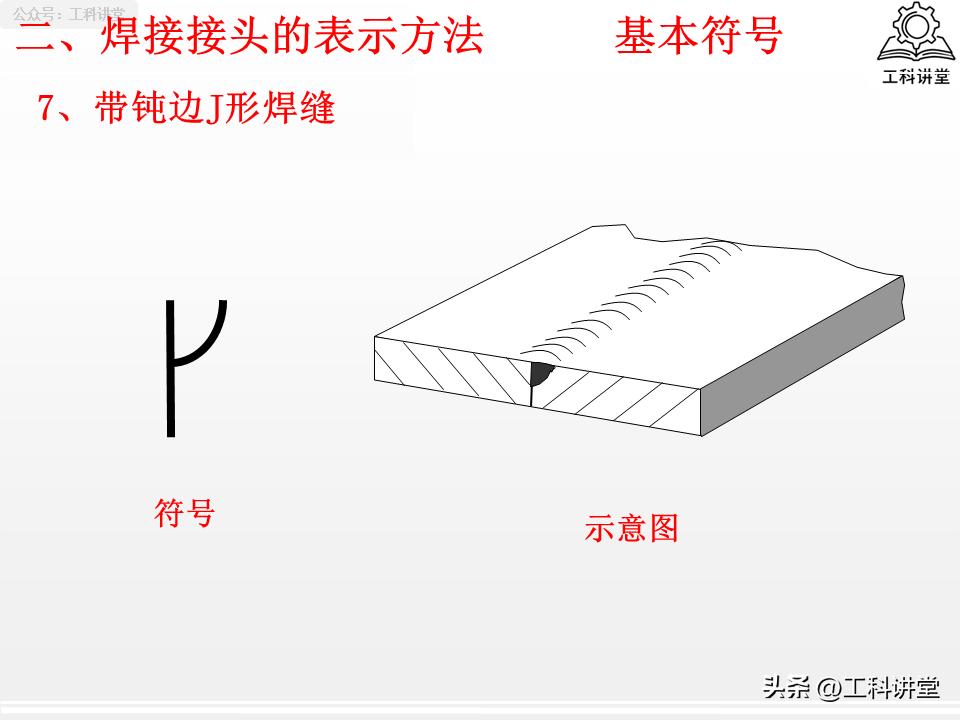

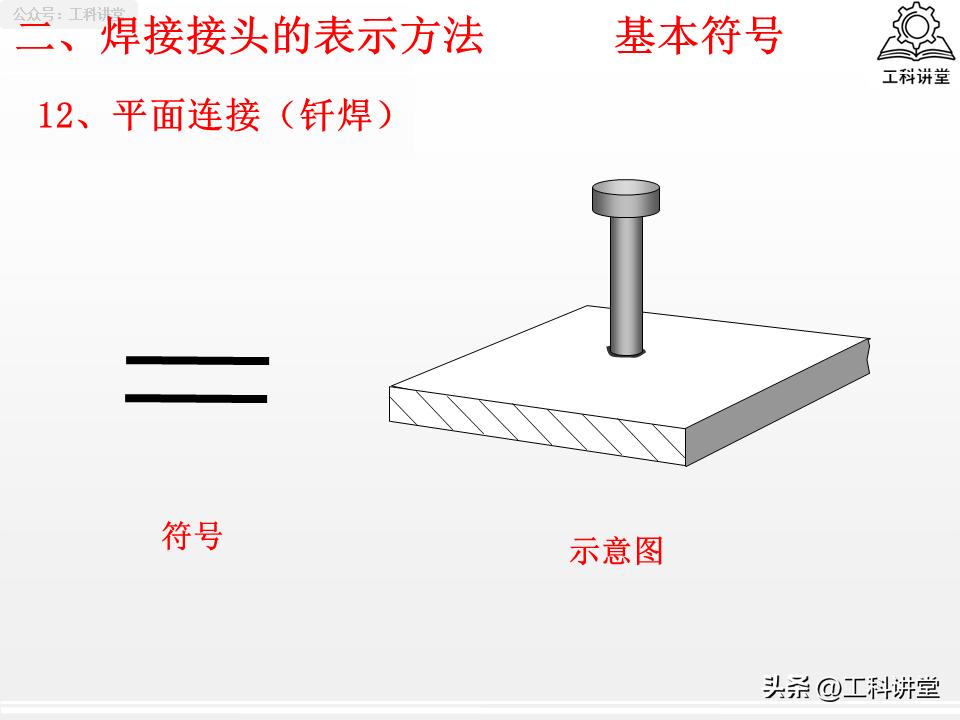

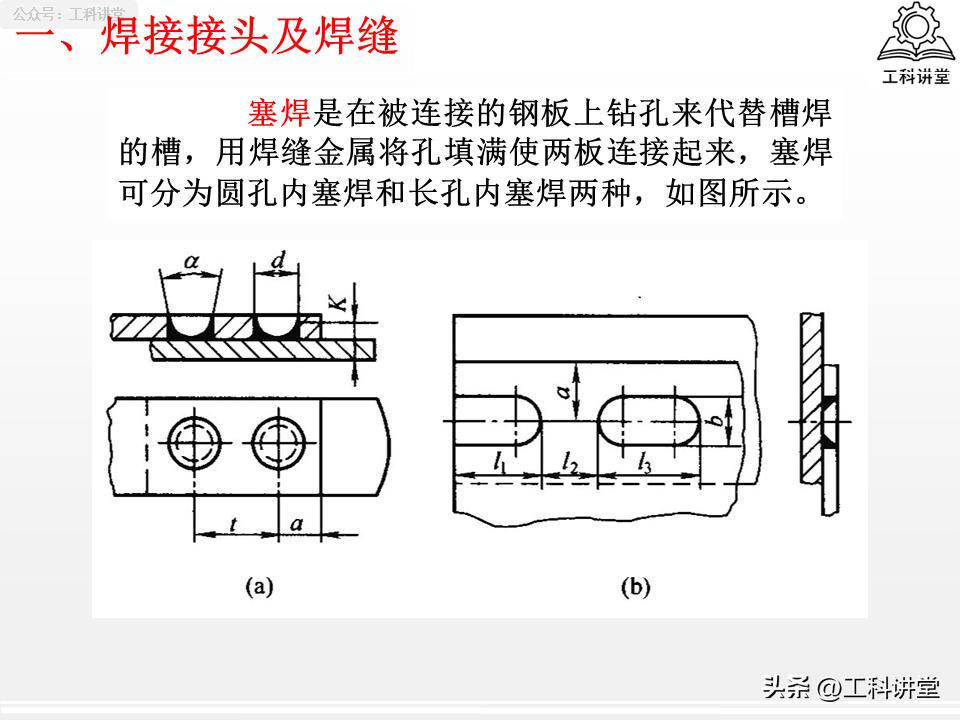

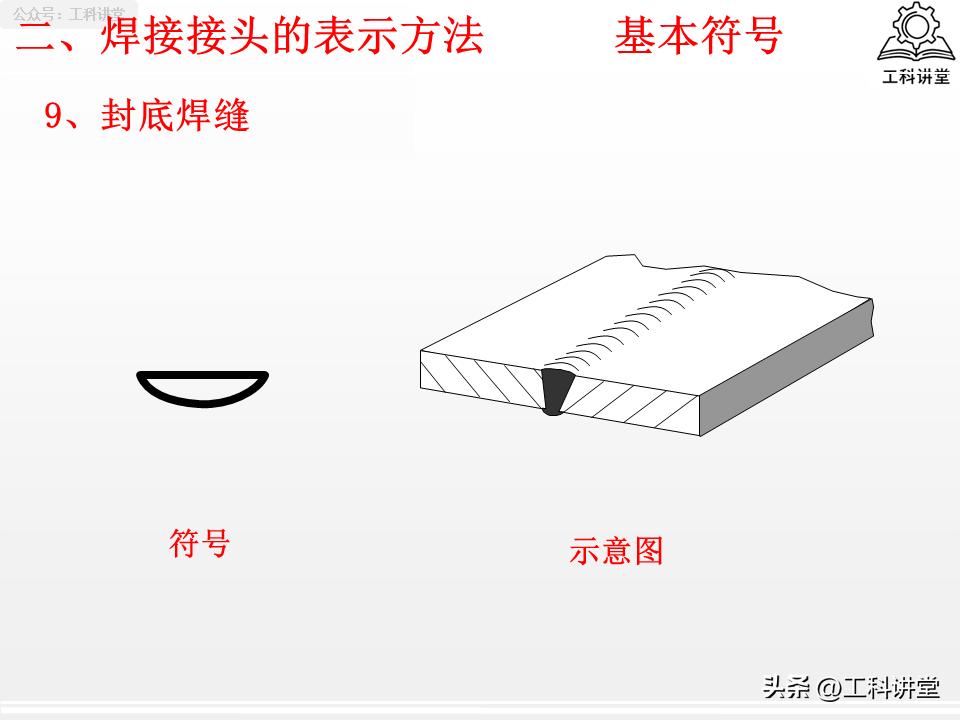

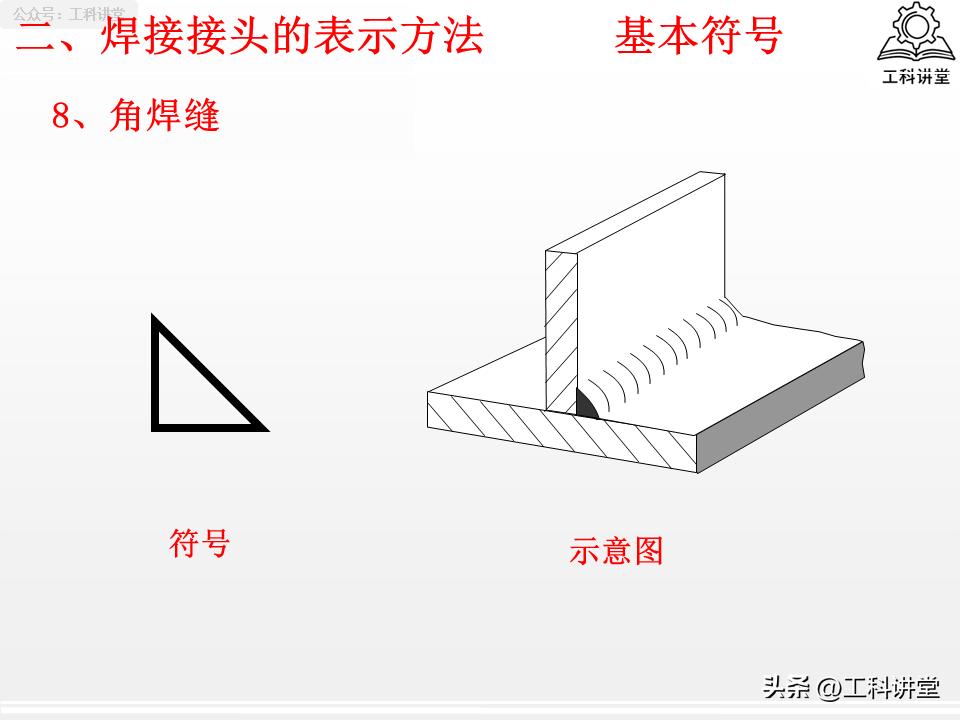

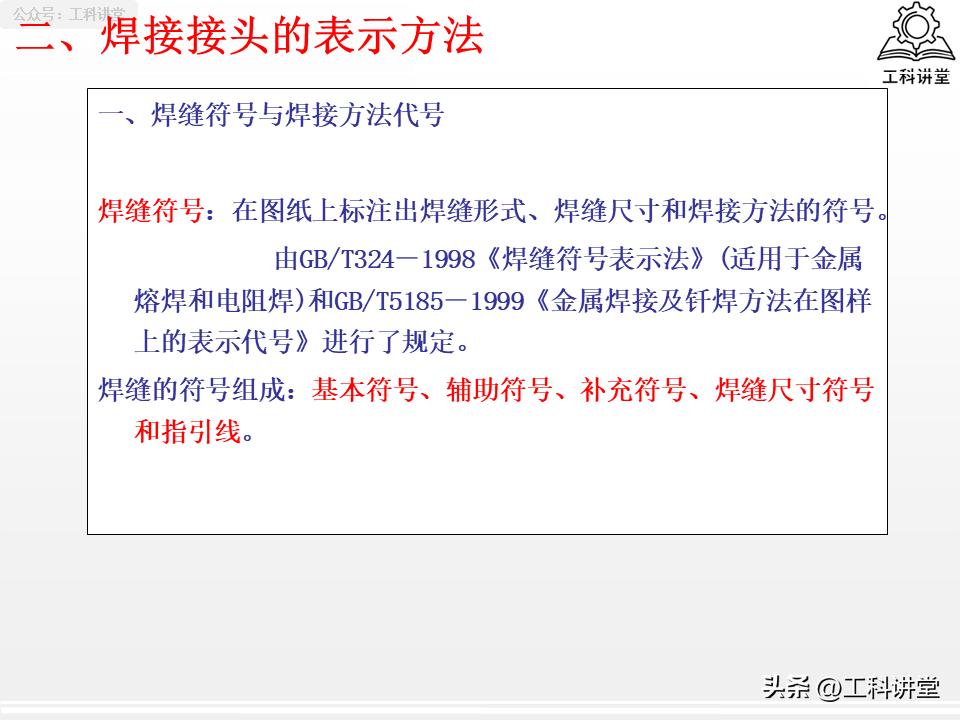

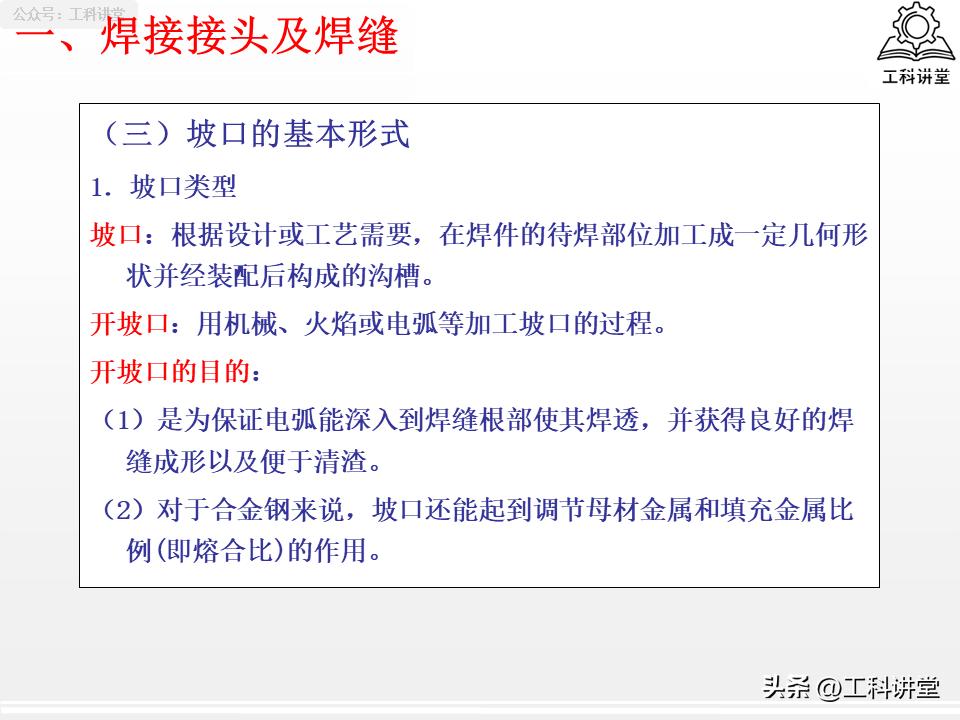

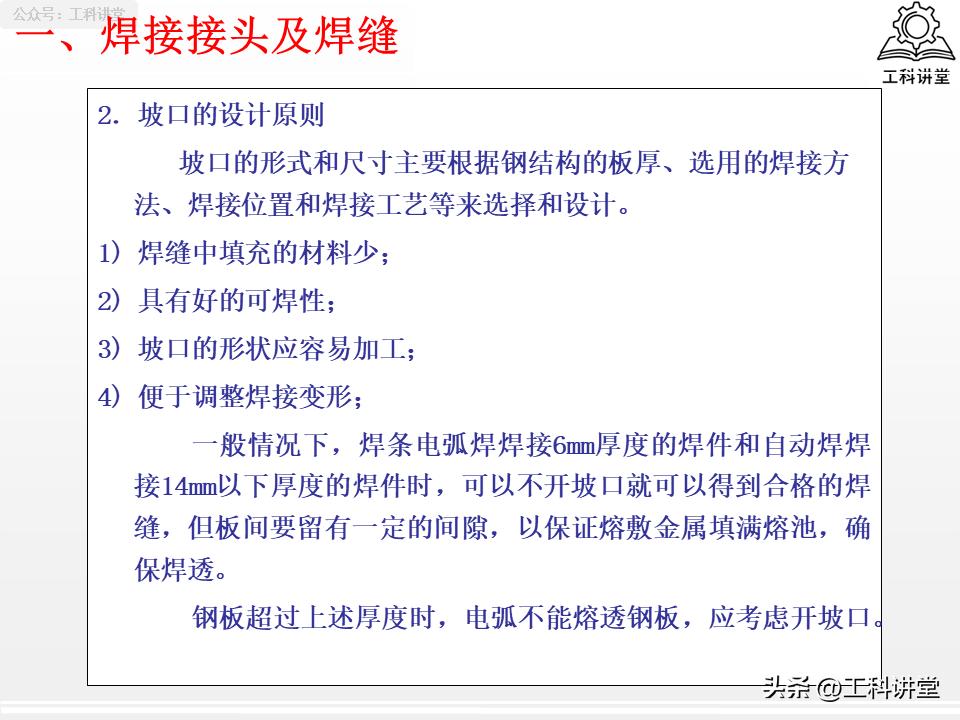

焊缝标注体系当中的整套内容, 涵盖着许多方面, 它被分作了基本符号、补充符号这两大板块, 在工程制图里, 常常会高频使用12种基础基本符号, 它们包含着: I形, V形, 单边V, 带钝边V/U/J坡口, 角焊缝, 封底焊, 塞槽焊, 点焊缝, 缝焊缝, 这些都有着各自的特点与用途, 有着不可或缺的表示作用和意义之中重要的价值。

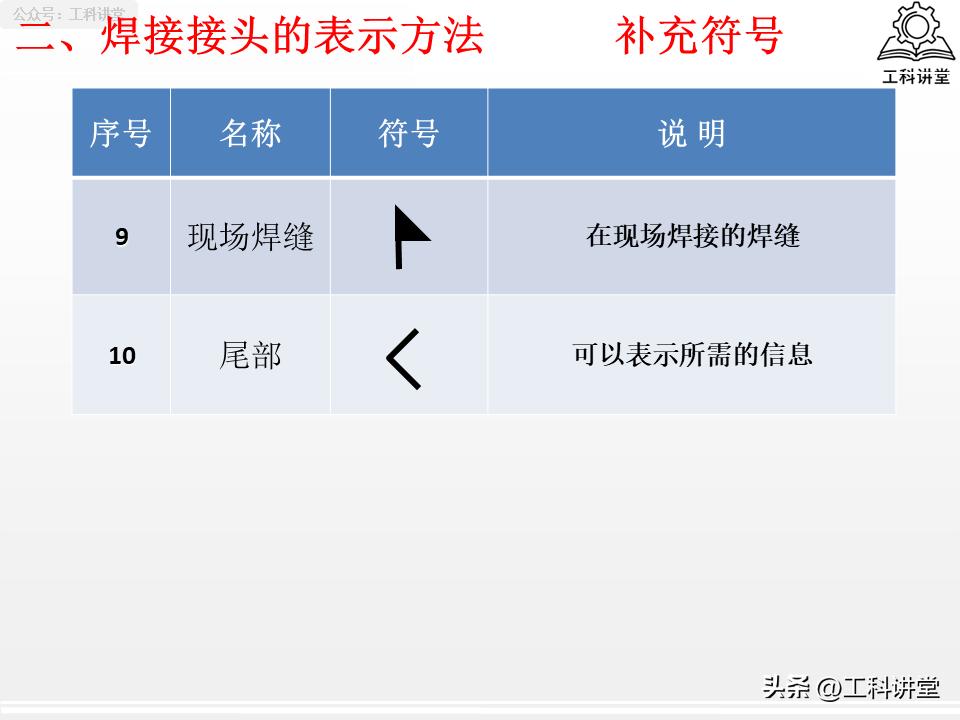

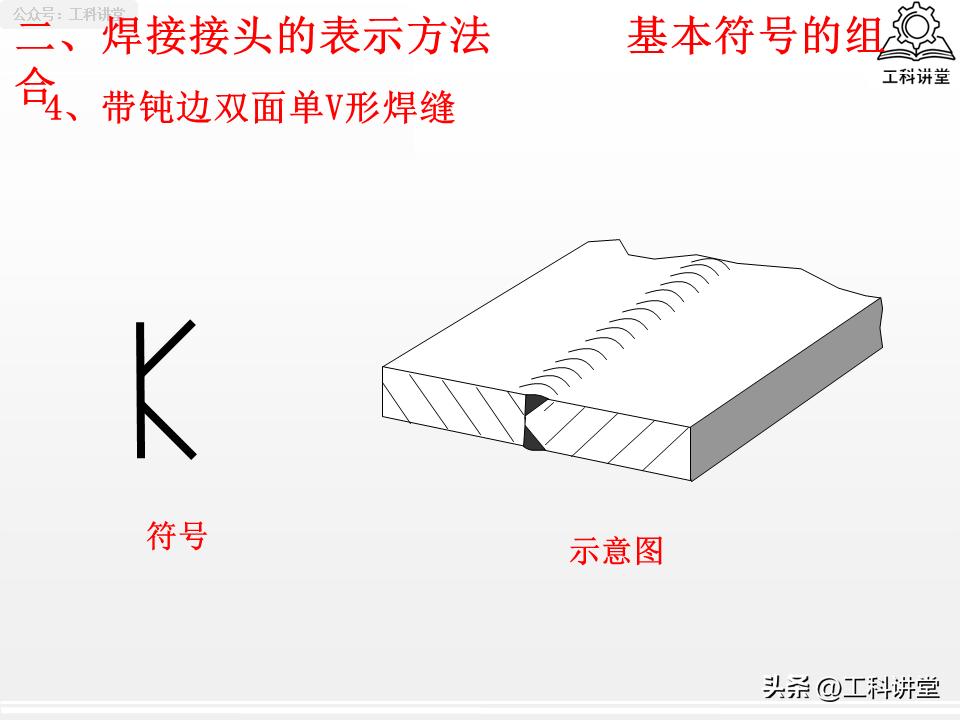

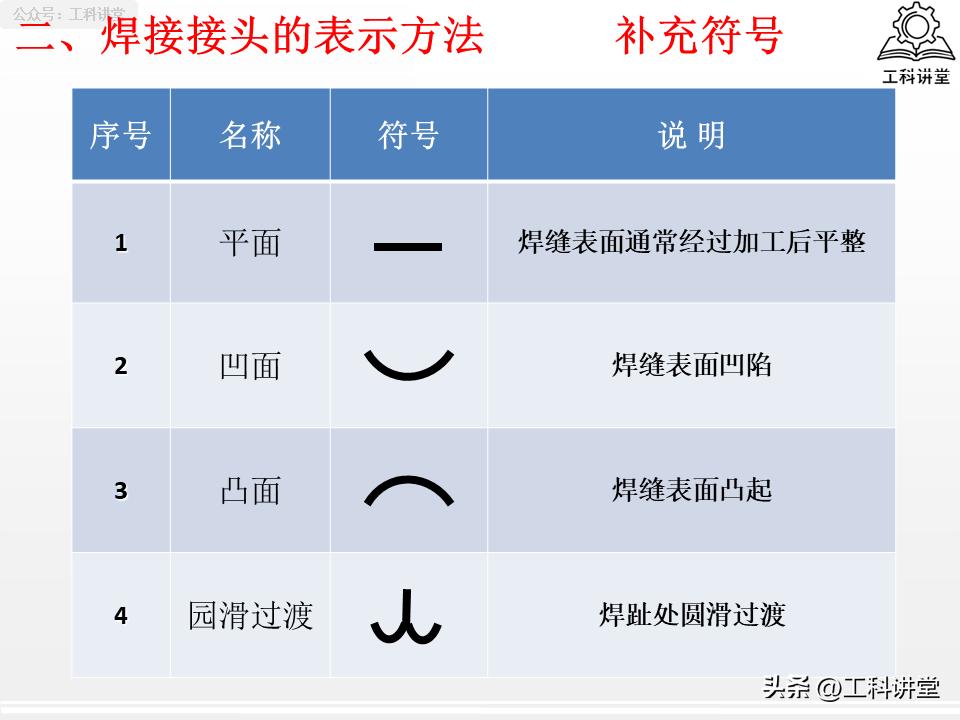

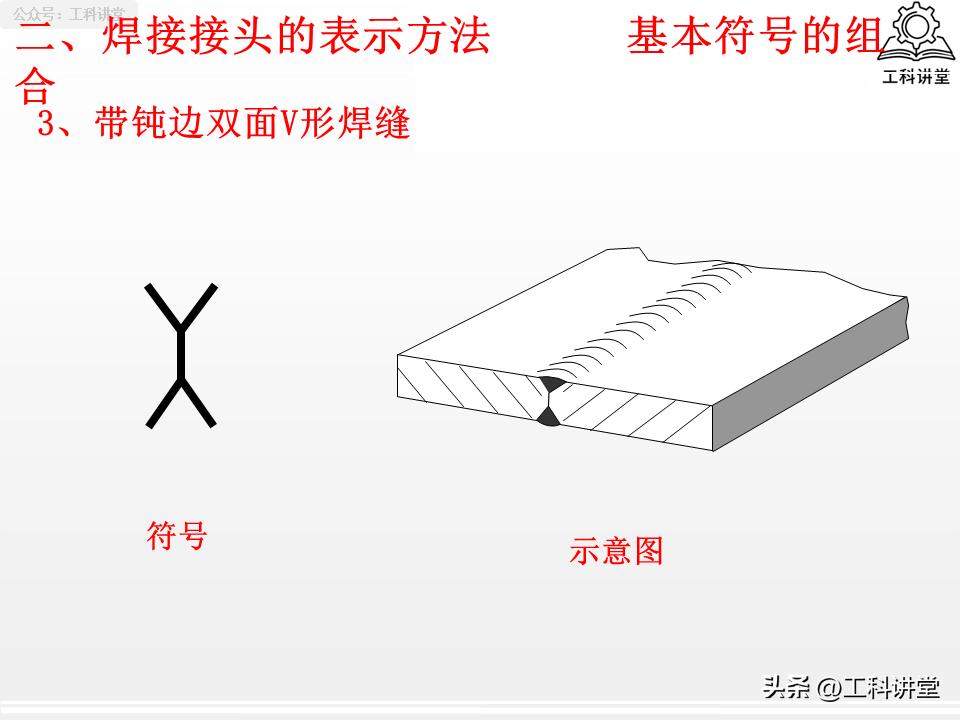

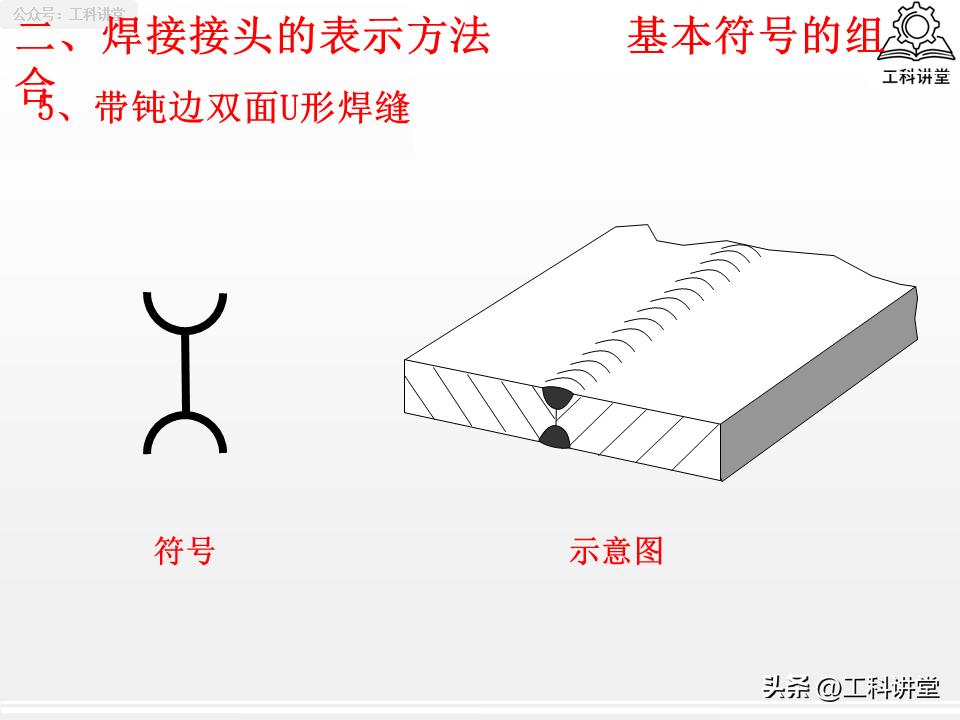

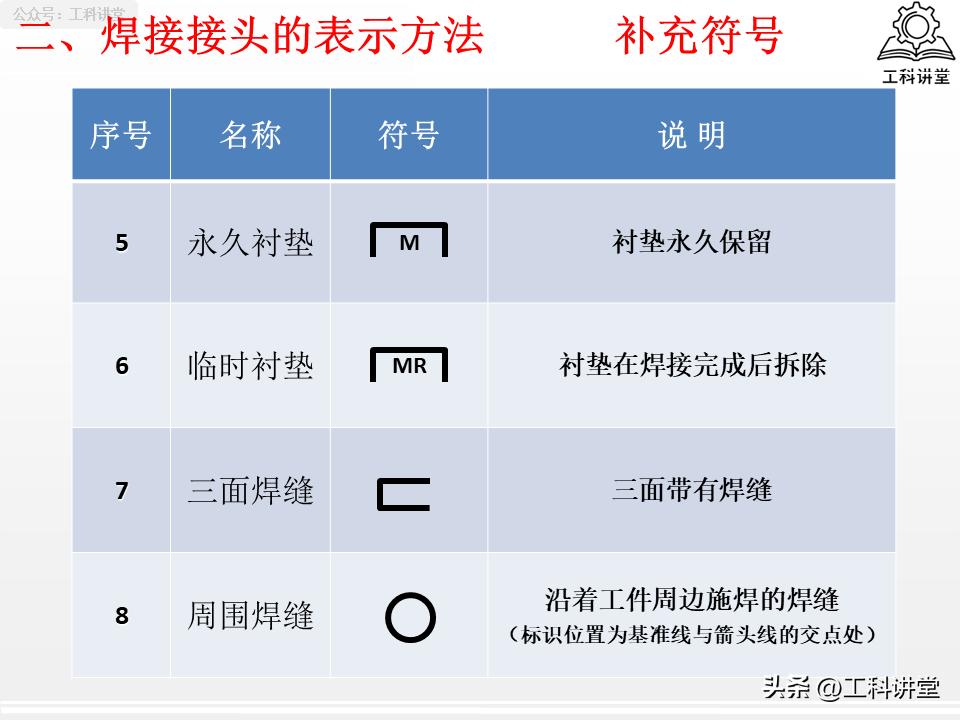

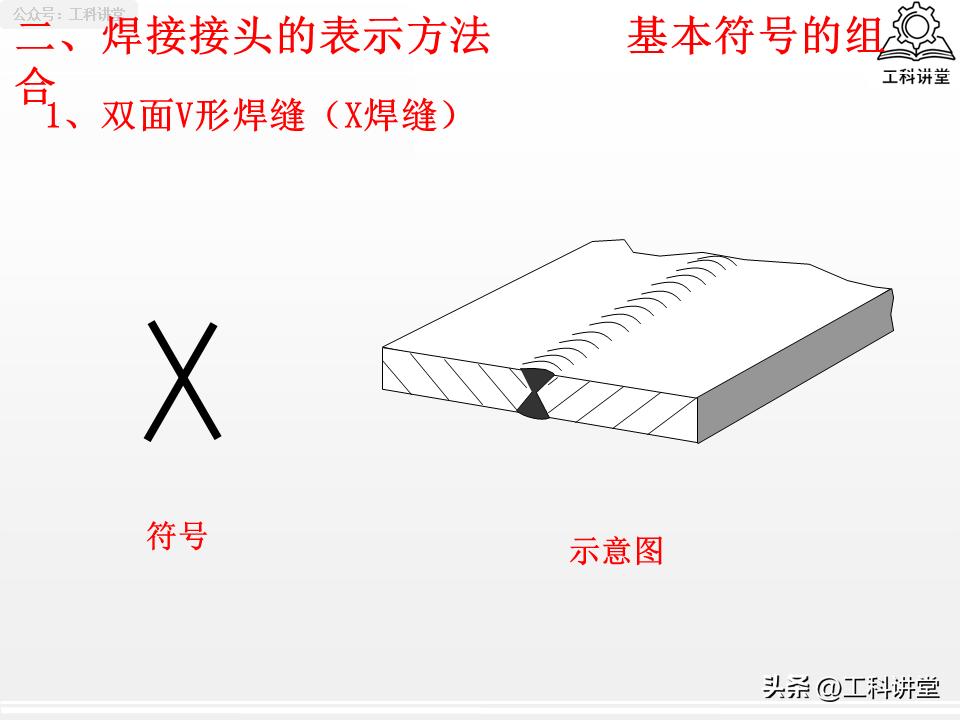

用以识别焊缝的符号, 其中, X型（双面V）、K型（双面单边V）乃是经过基本符号进行组合之后而形成的常用坡口标识, 补充符号的作用在于对焊缝成型状态加诸限定: 平面、凹面、把圆润光滑当作过渡、环绕整个圆周的焊缝、现场施焊专用标记, 现场符号于专门之处进行注释且针对工地现场拼装焊接的焊缝。
三、指引线标注
指引线作为连接图纸与焊缝的桥梁而存在, 它是由箭头线、实线基准线以及虚线基准线这三部分共同构成的, 要牢牢记住位置规则, 即基本符号贴在实线时, 焊缝处于箭头指向的那一侧, 符号贴在了虚线时, 焊缝位于焊件非箭头的那一侧, 对于双面临对称焊缝来说, 可直接将虚线省略掉, 实线与虚线的上下位置能够按照需求进行互换, 这可是制图过程当中最容易踩到坑的细节之处。
四、焊缝尺寸标注细则
依据国标, 在尺寸摆放方面存在固定要求: 对于焊脚 K 而言, 其横向尺寸要写在基本符号左侧；钝边 p 的横向尺寸同样写在基本符号左侧；坡口深度 H 的横向尺寸也是写在基本符号左侧；焊缝段数标注在符号右侧；其长度标注在符号右侧；间断间距 n×l (e) 标注在符号右侧；坡口角度标注在符号上下方位；相同规格焊缝的总数量标注在指引线尾部。
增添两条实用规则, 其一为, 符号右边没有长度方面数据, 这表示焊缝顺着构件整个长度持续焊接；其二是, 对接焊缝左边没有坡口标注, 那么默认焊缝是全熔透的。

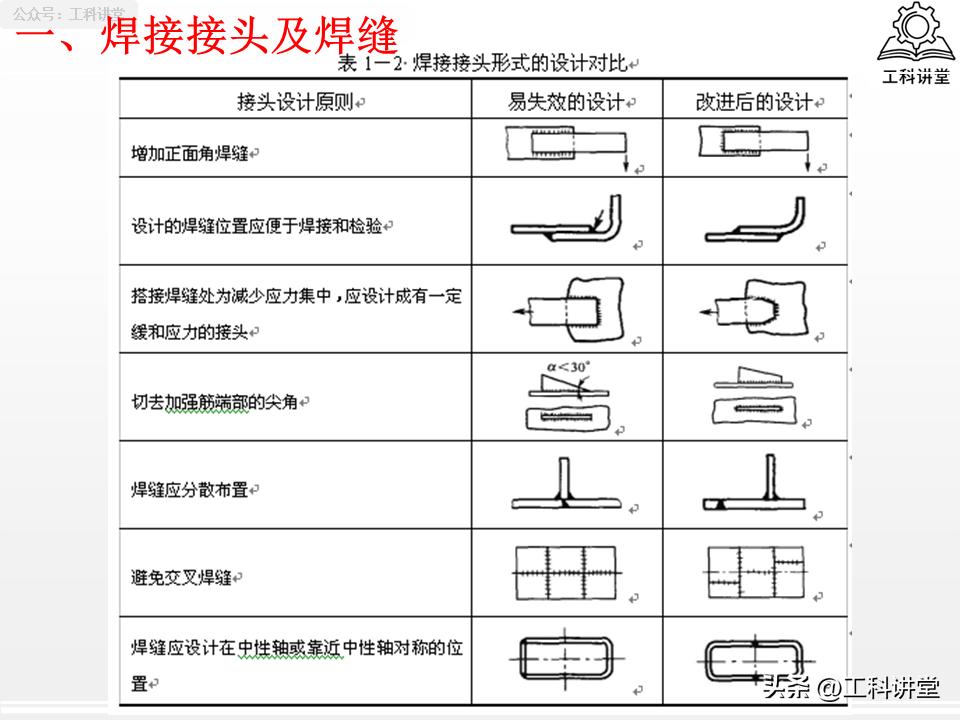

焊缝符号, 是设计人员与车间焊工之间通用的那门技术语言, 深入理解GB/T324的标注规定, 不但能够让图纸设计得以优化, 还能够避免应力造成的缺陷, 而且能从根源上减少车间当中报废零部件的数量。从事工艺工作这么多年, 始终秉承这一层理念: 要是能够简化坡口, 那就不会盲目地去开大坡口, 要是能够让焊缝分散开来, 那就会尽量避开焊缝的交叉, 规范地进行标注, 永远都是对控制焊接成本来讲最为关键重要之处！
阐述焊接符号的PPT讲义进行介绍, 在文章末尾能够查看PPT讲义的源文档以及延伸出来的干货内容。
因头条文章页面内容有限，仅展示PPT讲义部分内容
完整版PPT讲义+延伸干货内容
