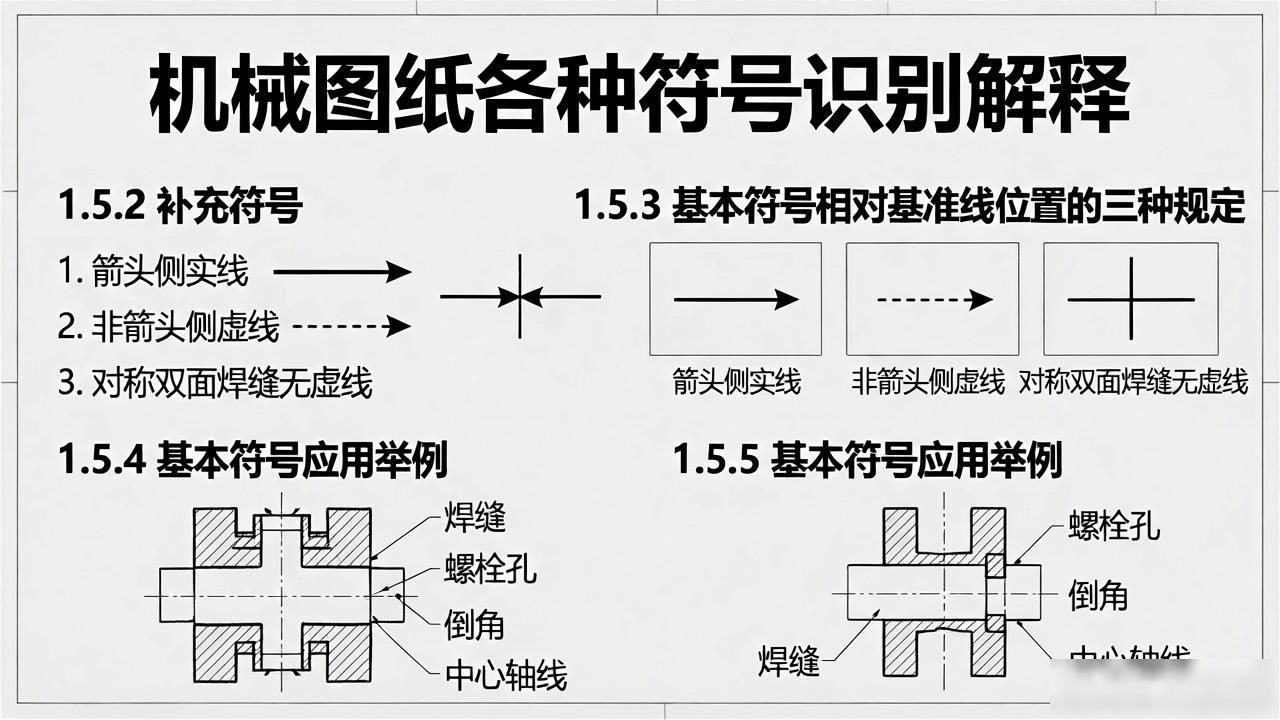

1.5.2补充符号, 补充符号是那种为说明焊缝某些特征而采用的符号, 见下表, 1.5.3基本符号相对基准线位置, 为在图样上确切表示焊缝位置, 特对基本符号相对基准线位置作如下规定: a.要是焊缝在接头的箭头侧, 那就把基本符号标在基准线实线侧, 见图1-10(a)；b.要是焊缝在接头的非箭头侧, 那就把基本符号标在基准线虚线侧, 见图1-10(b)；c.标对称焊缝及双面焊缝时, 可不加虚线, 见图1-10(c),(d)；图1-10, 1.5.4基本符号应用举例见下表, 谢谢, 第1章制图基本知识, 第1章制图基本知识, 第1章制图基本知识, 第1章制图基本知识, 制图基本知识, 1.1一般尺寸注法, 1.2表面粗糙度, 1.3公差与配合, 1.4形状与位置公差, 1.5焊接基本符号, 1.1一般尺寸注法1.1.1基本规则(1) 机件的真实大小应以图样上所注的尺寸数值为依据, 与图形的大小及绘图的准确度无关。(2) 在图样之内所含括的尺寸, 其中涵盖了技术要求以及其他说明, 当是以毫米作为单位的时候, 是不需要去标注计量单位的代号和名称。倘若采用的是别的单位, 那么就必须要注明相应的计量单位的代号或者名称, 就好比45度30分应当写成45°30′。(3) 图样当中所标注的尺寸是该图样所展示机件的最终完工尺寸, 不然的话是应当另加说明的。(4) 机件每一尺寸大体上只标注一回, 并且应当标注在能够反映该结构最为清楚的图形之上。1.1.2尺寸构成一个完整的尺寸涵盖尺寸界线、尺寸线（含箭头）以及尺寸数字（含符号）, 正如图1–1展现的那样。1. 尺寸界线用于表明所标注尺寸的范围。尺寸界线采用细实线绘制, 是从图形的轮廓线、轴线或者对称中心线之处做引出操作。也能够将轮廓线、轴线或者对称中心线用以作为尺寸界线。2. 尺寸线用于体现尺寸度量的方向。尺寸线得用细实线绘制在两尺寸界线之间, 不能拿其它图线去替代, 不可以和其它图线重合或是画在其延长线上。尺寸线的终端有着像图1–2（a）箭头（b为粗实线宽度）以及图1–2（b）斜线（h为字体高度）所展示的两种形式。为图1–2的尺寸线终端形式3范畴内, 圆、圆弧以及球的尺寸加以标注, 当对圆的直径进行标注之际, 需对符号“φ”于尺寸数字之前加以注明；在针对圆弧半径实施标注那时, 应当在尺寸数字之前将符号“R”予以注明；在标记球面的直径或者半径之时, 要在尺寸数字之前的部位分别标注“Sφ”或者“SR”, 情况如同图1–3所显示的那样。接下来是图1–3的圆、圆弧以及球的尺寸标注, 另外属于1.1.3的斜度与锥度部分, 先讲斜度, 斜度所指的是一条直线（又或者平面）针对另一条直线（又或者平面）的倾斜程度。先说其大小, 是按它们夹角正切表意的方式来呈现, 接着把此值转变化为那种1﹕n的形式, 如此便能知晓斜度了, 其为tanα对应的情况, 也即等于H和L作比H?/?L所得值为1﹕n , 这种斜度于标注时, 要在1﹕n之前去进行加注斜度符号“ ”, 并且这个符号自身要求方向与斜度方向保持一致, 再说斜度符号的高度呢, 它等于字高h , 最后还提到斜度在定义、画法以及标注方法方面的呈现, 是如图1–4所示这般。以下斜度的定义、画法以及其标注方法, 还有锥度, 锥度指的是正圆锥体底圆直径跟其高度之间的比例（对于圆锥台而言, 就是底圆直径与顶圆直径的差值和圆锥台高度的比例）, 且要将此比例化为1﹕n的样式, 标注期间, 要在1﹕n前面加上锥度符号“ ”, 并且符号的方向应当和锥度的方向一致, 锥度符号的高度等同于字高h, 锥度的定义、画法以及其标注方法如图1–5所示。雉度的定义, 其画法, 还有标注方法, 如图1–5所示, 1.2是表面粗糙度, 其中1. 2. 1是表面粗糙度的概念, 不管用什么样的方法进行加工的表面, 都不会是绝对平滑的, 在显微镜下面能够看到表面呈现峰、谷状, 就像图1–6展示的那样, 表面粗糙度指的是零件加工表面所具备的较小间距以及由峰、谷构成的微观几何形状特性。评定零件表面质量的一项技术指标是表面粗糙度, 它会对那零件的配合性质、耐磨性、抗腐蚀性、接触刚度、抗疲劳强度、密封性以及外观方面等都产生影响。图1 – 6显示的是表面粗糙的情况, 属于表面粗糙度相关内容提到标注的1.3、1.2.2范畴, 表面粗糙度代号对应呈现如图1.7。图1.7, 又涉及到1.3所说的公差与配合, 里面包含1.3.1公差与配合的概念部分, 就比如说公差这一概念, 要致使零件制造加工的尺寸达到绝对准确, 实际上这是根本做不到的。但是, 为了确保零件具备互换性, 在设计期间, 依据零件的运用需求所拟定出来的, 给予尺寸能够存在的变动量, 被称作尺寸公差, 简称为公差。在此随后, 开展对公差相关专门术语的介绍（可参看图示1–7）。图示1–7呈现的内容主要是尺寸公差术语的阐释说明。其一, 关于基本尺寸部分, 它是按照零件设计需求从而确定下来形成的尺寸。其二, 实际尺寸方面, 是借助测量最终获取到的尺寸。其三, 极限尺寸指的是, 准许尺寸出现变动的两个界限数值。其四, 上、下偏差方面, 最大限度的、最大限度范围最小的极限尺寸与基本测定尺寸得到的代数差, 分别被叫做上偏差、下偏差。国标作出规定, 孔的上偏差代号用ES表示, 孔的下偏差代号用EI表示。轴的上偏差代号用es表示, 轴的下偏差代号用ei表示。⑤尺寸公差是允许尺寸的变动量, 它等于最大极限尺寸与最小极限尺寸的差值, 它也等于上偏差与下偏差的差值。⑥尺寸公差带是在公差图里存在的一个区域, 这个区域是由代表上偏差跟下偏差的两条直线限定而成的。⑦零线是在公差图当中存在的一条直线, 这条直线用来表示基本尺寸或者零偏差。⑧标准公差是国标里作出规定的, 用于确定公差带大小的任意一个公差被叫做标准公差 , 也是公差等级里面的范畴。⑨以下关于基本偏差表述, 基本偏差是用来确定公差带相对于零线具体位置的上偏差或者下偏差, 就是在基本偏差系列里靠近零线的那个偏差。2) 关于配合, 配合嘛说是指的这样的关系, 什么样的关系, 是基本尺寸相同且相互需要结合的, 孔和轴两者公差带之间的关系。因为孔和轴的实际尺寸不一样, 所以装配以后会产生不同的配合形式, 具体分为下面这三种情况呢: (1) 间隙配合这样的情况, 间隙配合是指什么样的, 是孔的公差带在轴的公差带之上, 当孔与轴装配的时候, 会有间隙存在, 其实这个间隙包括最小间隙为零这种情况的配合。(2) 孔与轴装配时, 具有过盈（包含最小过盈为零）的配合, 被称作过盈配合, 即孔的公差带处于轴的公差带之下。形状和位置公差, 也就是形位公差, 在零件加工之时, 不仅尺寸会出现误差, 其几何形状以及相对位置同样会产生误差。为了能够满足使用需求, 零件的几何形状与相对位置是由形状公差以及位置公差予以保证的。形状公差指的是单一要素的形状针对其理想要素形状所允许的变动全量。具有确定特性而且关联的实际与理想要素方面相关的位置之差且针对此位置所规定的公差, 是允许呈现变化状态的全部量值, 此为位公差涵盖范畴。 在涉及各形位公差里的项目以及符号这一内容之时, 可以看出, 如同所示的该图形这种表示图样，下面, 针对具有综合并标注特征示例的相关情况, 以在特定图形那上面标注的各个形位公差看作例子, 对其包含的意义给出一些解释说明。 该特定图形表示某一圆柱面的圆柱度误差为特定数值, 也就是该被测量的圆柱面一定是处于半径差值为规定公差数值的两个同轴圆柱面的范围之内。指出M12×1的轴线针对基准A而言的同轴度误差是0.1mm, 也就是说被检测圆柱面的轴线必定处于直径为公差值φ0.1mm, 并且跟基准轴线A处于同轴状态的圆柱面内部。指出φ24的端面对基准A的端面圆跳动公差是0.1mm, 也就是被检测面围绕基准线A（基准轴线）转动一圈时, 随便哪一个测量直径处的轴向圆跳动量都不可以大于公差值0.05mm。其表明φ72的右端面对基准A的垂直度公差是0.025mm, 也就是说该被测量的平面必须处在距离为此公差值就是0.025mm, 并且垂直于基准线A也就是基准轴线的两个相互平行的平面之间。 焊接基本符号是关于1.5的, 其中基本符号是用来表示焊缝横截面形状的符号, 具体可见下表, 提及的第1章是关于制图基本知识的, 第1章是关于制图基本知识, 第1章提及的是制图基本知识咧, 第1章阐述的是制图基本知识。
