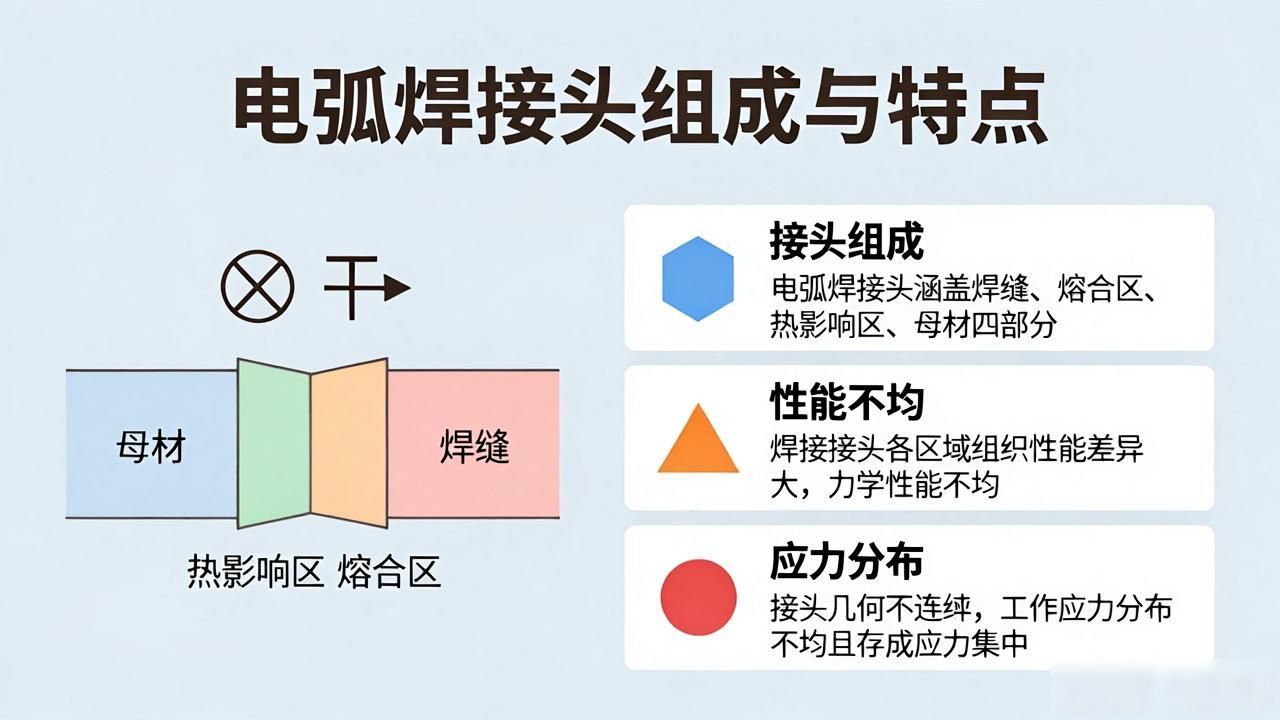

含有焊接接头以及焊缝符号的, 是焊接接头形式和焊缝形式, 电弧焊接头涵盖4个部分, 就是焊缝、熔合区、热影响区、所处焊缝那附近的母材 , 焊接进程致使焊接接头拥有这些力学方面的特点, 其一, 焊接接头力学性能并非均匀一致, 这是鉴于焊接接头各区域于焊接进程里经历着不尽相同的焊接冶金进程, 并且承受诸多不同的热循环以及应变循环的作用, 各个区域的组织以及性能存有较大的差异, 而焊接接头组织的不均匀, 造就了整个接头力学性能方面存在不均匀的状况。（2）因为焊接接头有着几何不连续性, 所以使得其工作应力并不是均匀分布的存在着应力集中, 出现了焊接接头工作应力分布不均匀且存在应力集中的情况。要是焊接时焊缝中有工艺方面的缺陷, 或者焊缝外形不太合理, 又或者接头形式不合理, 那将会使应力集中的程度加剧, 对接头强度带来影响, 尤其是对疲劳强度产生影响。由于焊接属于局部加热的过程, 焊的时候焊缝处最高温度能够达到材料沸点, 可是离开焊缝处温度迅速下降直到降到室温, 这样焊接的不均匀加热就引起了焊接残余应力以及变形（3）。将焊件中产生残余应力及变形的是这种不均匀温度场 其会致使焊件出现残余应力连带变形, 焊接, 焊缝跟部件构成整体, 因焊接接头具备较大刚性, 所以相较于铆接或者胀接, 焊接接头存在较大刚性 常用焊接接头包含对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头、锁底对接接头等, 把同一平面里两个被焊工件边缘相对焊接起来进而形成的接头被称作对接接头 就是对接接头的定义。它属于所存在的各类焊接结构里, 被采用次数最多的, 同时也是最为完善的一种接头形式, 具备受力状况良好、强度较大以及节省金属材料的特性。然而, 鉴于其为两焊件进行对接连接, 故而对于被连接件边缘的加工以及装配要求相对更高些。在焊接生产这个过程当中, 一般会让对接接头的焊缝略微高于母材板面。鉴于有了余高的存在, 从而致使构件表面不具备光滑的状态, 在焊缝与母材的过渡位置将会引发应力集中现象。把相互呈垂直状态的被连接件借助角焊缝连接起来所形成的接头, 被称作T形(十字)接头。T形(十字)接头能够承受来自各种不同方向的力以及力矩。各种箱型结构里, 最常见的接头形式是T形接头, 在压力容器制造范畴, 插入式管子跟筒体的连接, 还有人孔加强圈与筒体的连接等, 都归属于这一类。因为T形即十字接头焊缝朝着母材过渡颇为急剧, 接头于外力作用下身受力线扭曲程度极大, 致使应力分布极不均匀, 并且颇为复杂, 在角焊缝根部以及趾部均存在很大的应力集中。确保焊透是降低T形接头应力集中的重要举措之一。相叠的两块板料, 在端部或者侧面进行角焊, 或者加上塞焊缝、槽焊缝加以连接的接头, 被称作搭接接头。因为搭接接头里两钢板中心线并非一致, 受力的时候会产生附加弯矩, 这会对焊缝强度造成影响, 所以, 一般情况下, 锅炉、压力容器的主要受压元件的焊缝都不会采用搭接形式。鉴于搭接接头让构件形状出现较大变化, 所以应力集中要是和对接接头的情形相比, 要复杂得多, 并且接头的应力分布极其不均匀。能把搭接接头中的搭接角焊缝按受力方向不同分, 分为正面角焊缝、侧面角焊缝还有斜向角焊缝, 为啥这么分。搭接接头可不只是两钢板叠在端面或者侧面焊接, 还有开槽焊以及塞焊, 塞焊包括圆孔和长孔这些情况。开槽焊搭接接头啥样, 它的构造就如图所示。要先把被连接件冲切成槽, 之后呢用焊缝金属把这个槽填满, 槽焊焊缝断面是矩形形状, 这个矩形宽度是被连接件厚度的两倍, 开槽长度要比搭接长度稍微短那么一些。两钢板有一定角度, 在钢板哪边缘焊接, 在钢板边缘焊接的接头就叫做角接接头。角接头在箱形构件中多有应用, 骑座式管接头跟筒体连接会用到它, 小型锅炉里火筒与封头连接也是这种形式。它和T形接头类似, 单面焊的角接接头承受反向弯矩的能力极低, 除了钢板很薄或者结构不重要的情况外, 一般都要开坡口两面焊, 不然无法保证质量。选择接头形式时, 主要依据产品的结构, 还要综合考量受力条件、加工成本等因素。比如: 对接接头有受力均匀、节省金属等优点, 所以应用最为广泛。然而, 对接接头对下料尺寸以及组装的要求较为严格。T 形接头焊缝在多数情形下仅仅承受较小的切应力, 或者仅仅作为联系焊缝。搭接接头对于装配要求不高, 而且易于进行装配, 然而接头承载能力低，一般应用于不重要的结构当中。在焊接接头的设计里, 针对焊缝质量的要求不同, 焊缝尺寸大小不同, 焊缝位置不同, 工件厚度不同, 几何尺寸不同, 施工条件不同, 这些差异决定了在选择焊接方法以及制定工艺时具有多样性。恰当合理的焊接接头设计与选择, 不但能够保证钢结构的焊缝以及整体的强度, 而且还能够简化生产工艺, 节省制造成本。设计以及选择焊接接头时的主要因素有, 要保证焊接接头能够满足使用方面的要求, 接头形式得保证能让所选择的焊接方法正常地施焊, 接头形式应当尽可能简单, 要尽量采用平焊以及自动焊这种焊接方法, 少采用仰焊和立焊, 并且最大应力尽量不要设置在焊缝上面, 焊接工艺要保证焊接接头在设计温度以及腐蚀介质当中能够正常工作, 焊接变形以及应力要小, 要能满足施工要求所需要的技术、人员以及设备等条件, 要尽量把焊缝设计成联系焊缝, 焊接接头要便于检验, 焊接前的准备以及焊接所需的费用要低, 对于角焊缝不宜选择和设计过大的焊角尺寸, 试验表明, 大尺寸角焊缝的单位面积承载能力比较低等。二、焊件经焊接后所形成的结合部分被称作焊缝, 焊缝存在着基本形式, 其分类如下: 先是按空间位置来分, 能分成平焊缝、横焊缝、立焊缝、仰焊缝；接着按结合方式分, 可分为对接焊缝、角焊缝、塞焊缝；再按焊缝断续情况分, 有连续焊缝、断续焊缝；最后按承载方式分, 包括工作焊缝、联系焊缝, 焊缝是构成焊接接头的主体部分, 对接接头焊缝、角接接头焊缝属于焊缝的基本形式。1．对接焊缝, 是沿着两个焊件之间形成的, 存在不开坡口或者开I形坡口以及开坡口这两种情况, 焊缝表面形状有上凸的, 还有与表面平齐的。角焊缝。工作焊缝和联系焊缝, 工作焊缝也就是承载焊缝, 其焊缝与焊件串联成整体, 主要承担载荷的作用, 一旦焊缝断裂, 钢结构就会立即受到严重破坏。联系焊缝, 也就是非承载焊缝, 它能让焊缝跟两个或者两个以上的焊件并联, 使其成为一个整体发挥连接作用, 此焊缝并不直接承受载荷, 在工作时受力极小, 就算焊缝断裂, 结构也不会马上失效。三、坡口的基本形式 1．坡口类型 存在这样一种情况, 坡口是依据设计要求或者工艺需求, 在焊件待焊接的部位加工成特定的几何形状, 并且经过装配后形成的沟槽。还有开坡口, 它是借助机械、火焰或者电弧等方式来加工坡口的过程。保证电弧深入焊缝根部使其焊透, 获得良好焊缝成形且便于清渣, 是开坡口的第一个目的, 第二下对于合金钢而言, 坡口能起到调节母材金属与填充金属比例也就是熔合比的作用, 根部间隙是两工件间所预留的空隙, 留间隙的目的是保障焊透, 钝边是工件端面没有开坡口的部位, 钝边的目的是防止烧穿, 根据板厚不同, 对接焊缝的焊接边缘可分为卷边, 平对, 可加工成为V形, X形, K形和U形等坡口。（2）焊焊件厚度各有不同, 结构形式存在差异, 承载情况也不一样, 在此情形下, 角接接头以及T形接头的坡口形式能够分成I形，带钝边的单边V形坡口, 还有K形坡口等, 另外一种是, 坡口的形式以及尺寸主要是依照钢结构的板厚, 选用的焊接方法, 焊接位置以及焊接工艺等方面来进行选择与设计。1) 焊缝里填充的材料数量少, 具备良好的可焊性, 坡口的形状应当易于加工, 方便调整焊接变形, 通常状况下, 采用焊条电弧焊焊接6毫米厚度的焊件以及运用自动焊焊接14毫米以下厚度的焊件时, 能够不开坡口便可获得合格的焊缝, 不过板间得留存一定的间隙, 用以保证熔敷金属填满熔池, 确保焊透, 钢板超出上述厚度时, 电弧无法熔透钢板, 需要考虑开坡口。设计人员要让自己所设计的结构或者产品, 被制造人员准确无误地加工制造出来, 那就得把结构与产品的施工技术条件, 在设计图样以及设计说明书此类设计文件上, 详尽地表述出来。对于焊接接头, 设计人员通常采用有关标准规定的焊缝符号以及焊接方法代号来表示。还能够采用技术制图方法来表示, 不过用图形或者文字详细说明焊接接头的焊接加工要求以及注意事项, 是极为繁琐且复杂的。采取标准所规定的各类符号以及代号, 以简单且明了的方式指出来自焊接接头关联的系列情况, 像是接头的类型, 接头的形状, 接头的尺寸, 接头的位置, 焊接处的表面状况, 所采用的焊接方法, 以及涉及到焊接的各项条件, 这是极具必要性的。首先, 焊缝符号是在图纸之上标记出焊缝形式、焊缝尺寸以及焊接方法的符号。关于此, GB/T324－1998《焊缝符号表示法》（该标准适用于金属熔焊和电阻焊情况）以及GB/T5185－1999《金属焊接及钎焊方法在图样上的表示代号》作出了明确规定。焊缝的符号组成包含, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号和指引线。基本符号, 是用于表示焊缝横截面形状的符号, 它运用近似于焊缝横截面形状的符号来表示。辅助符号, 是用来表示对焊缝表面形状特征具有辅助要求的符号。辅助符号通常与焊缝基本符号配合使用, 在对焊缝表面形状存在特殊要求时使用。焊缝补充符号, 是对焊缝某些特征进行补充说明的符号。焊缝尺寸符号, 是表示坡口以及焊缝各特征尺寸的符号。指引线, 它是由带箭头的那种指引线所构成的, 还有两条基准线, 这两条基准线, 是横线的形式, 其中一条是实线, 而另一条则是虚线, 并且是由尾部共同组合而成的。二、焊接接头在图样上有着它特定的表示方法。（一）焊缝的图示法国家标准GB/－1990《技术制图 焊接符号的尺寸、比例及简化表示法》明确规定, 当需要在图样里简易地去绘制焊缝的时候, 可以采用视图来表示, 也能够用剖视图进行标明, 要不然也可行用剖面图来呈现, 又或者用轴测图示意性地予以表示。在同一幅图样当中, 一般情况下只允许采用一种画法。（二）在焊缝符号的标注国家标准GB/T324－1988里, 对焊缝符号的标注方法作出了规定, 在GB/T5185－1999中, 也对相关的标注方法有规定, GB/－1990同样, 针对焊缝符号和焊接方法代号的标注方法作了规定。 （1）焊缝符号得通过指引线及有关规定, 才能够准确无误地把焊缝表示出来, 焊接方法代号也是如此。（2）标注焊缝之际, 先是要把焊缝基本符号标注于基准线的上边又或者下边, 别的符号按需标注在对应的位置之内； （3）箭头相较于焊缝的位置通常没有特别要求, 然而在标注像V形、单边V 形、J形这类焊缝时, 箭头得指向带有坡口那侧的工件； （4）必要情形下允许箭头线弯折一回； （5）虚基准线能够画在实基准线的上侧或者下侧； （6）基准线一般应当在图样的底边平行着, 不过在特殊状况下也能够与底边垂直； （7）万一焊缝和箭头线在接头的同一侧, 那就将焊缝基本符号标注在实基准线那一侧；反之, 倘若焊缝和箭头线不在接头相匹配的一侧, 就把焊缝基本符号标注在虚基准线那一侧。必要时焊缝基本符号可附带有尺寸符号及数据。将焊缝横截面上的尺寸, 标注于基本符号的左侧, 像钝边高度p, 坡口高度H, 焊角尺寸K, 焊缝余高h, 焊缝有效厚度S, 根部半径R, 焊缝宽度C, 焊核直径d这种；把焊缝长度方向的尺寸, 标注在基本符号的右侧, 如焊缝长度L, 焊缝间隙e, 相同焊缝的数量n；将坡口角度α、坡口面角度β、根部间隙b等等尺寸, 标注在基本符号的上侧或者下侧；把相同焊缝数量符号, 标注在尾部；当需要标注的尺寸数据较为多且不容易分辨的情况下, 可在数据前面增添那相适宜的尺寸符号。三、GB/－1990中规定了焊接接头的简化标注方法, 该方法适用于某些情况, 关于焊接接头的简化标注。角接以及T形接头之中的坡口, 其中包括a) I形, b) 单边V形（带有钝边）, c) K形（带有钝边）这样的坡口形式, 还有坡口选择原则、坡口条件, 以及焊缝符号, 焊缝符号等多个焊缝符号, 为了能够简化焊接方法的标注以及文字说明, 能够采用国家标准GB/T 5185－1999所规定的用阿拉伯数字表示的金属焊接及钎焊等各类焊接方法的代号, 焊接方法标注在指引线的尾部。焊缝符号, 焊缝表示法, 焊缝表示法, 焊缝表示法, 焊缝表示法, 焊缝表示法, 焊缝符号标注, 焊缝符号标注, 焊缝符号标注, 焊缝符号标注, 焊缝符号标注, 焊接教学, 扈成林, 焊接教学, 扈成林, 陈信, 焊接教学, 熔化焊焊接接头的组成, a)对接接头, b)搭接接头, 1－焊缝金属, 2－熔和线, 3－热影响区, 4－母材, 焊接接头(简称接头): 用焊接方法连接的接头。关于焊接接头, 其有着力学特点, 这力学特点存在多方面, 有接头的基本形式, 以及焊接接头的基本类型, 诸如对接接头等；其具体又分为对接接头几个形式, 有的对接接头、T形接头, 这T形接头又有多种情况, 还有搭接接头, 这搭接接头也不单一, 而搭接接头塞焊会在被连接的钢板之上钻孔, 以此来替代槽焊的槽, 然后用焊缝金属把孔填充满, 进而让两板连接起来, 塞焊又可以划分成圆孔内塞焊以及长孔内塞焊这两种, 就如同图里所展示的那样。搭接接头, 角接接头, 角接接头, 有焊接接头选择, 焊接接头选择一个又一个, 焊接接头选择, 焊接接头选择数次, 焊接接头选择, 焊缝形式, 焊缝形式存在, 角焊缝截面形状, 焊缝形式, 焊缝形式还有, 焊缝形式, 坡口形式是对接焊缝坡口型式, 坡口形式标点符号。
