焊接接头及焊缝符号

1、进行焊接相关内容的教学, 其中涉及到陈信所讲的焊接接头与焊缝符号, 焊接接头与焊缝符号, 又再次提及焊接教学, 陈信讲授的焊接接头形式与焊缝形式, 焊接接头形式与焊缝形式, 并且在焊接教学中, 陈信指出电弧焊接头涵盖4个部分, 分别是焊缝、熔合区、热影响区、焊缝附近的母材, 熔化焊焊接接头的组成有a)对接接头, b)搭接接头, 这里面包括1焊缝金属, 2熔和线, 3热影响区, 4母材, 焊接接头也就是用焊接方法连接起来的接头还被简称为接头。在焊接教学里, 针对焊接接头展开的焊接过程, 致使焊接接头有以下这般的力学特点, 这些力学特点存在, （1）在于焊接接头的力学性能并非均匀一致，这是因为焊接接头所包含的各个区域, 在焊接的进程当中, 经历着不一样的焊接冶金过程, 而且还承受着不相同的热循环以及应变循环发挥的作用, 所以各区的组织跟性能存在较为明显的差异。

2、存在大的差异, 焊接接头组织呈现不均匀状态, 这种不均匀组织造成了整个接头力学性能的不均匀性。焊接接头具备力学特点, 关于焊接接头力学特点会涉及焊接教学, 陈信（2）指出焊接接头工作应力分布是不均匀的, 存在应力集中现象。因为焊接接头存在几何不连续性, 所以其工作应力不均匀, 存在应力集中情况。当焊缝中存在工艺缺陷, 或者焊缝外形不合理, 又或者接头形式不合理时, 会加剧应力集中程度, 进而影响接头强度, 尤其是疲劳强度。涉及焊接接头内里力学特性的情况, 关于焊接接头力学特点的呈现之处, 有面向授课焊接教学环节, 处在焊接教学的范畴, 存在名为陈信（3）的情况, 鉴于焊接那种并非均匀的加热状况, 由此致使出现焊接时留下剩余的应力以及变形方面的状况 , 还有在因受力焊接残余应力和产生变形的事项中, 焊接它属于是一个存在局部被加热的过程呀, 当进行电弧焊之际, 焊缝那儿所能达到的最高温度可攀升至该材料的沸点温度, 然而从距离离开焊缝的地方开始温度就大幅急剧下降。

3、一直下降, 直到达到室温情况。这样一种不均匀的温度场会在焊件当中产生残余应力以及变形。焊接接头的那种力学方面的特点；焊接接头另一种力学方面的特点；焊接教学；焊接教学；陈信（4）；焊接接头原本具备较大的刚性；靠焊接, 焊缝跟构件凑成一个整体, 因此跟铆接或者胀接进行比较, 焊接接头拥有较大的刚性。焊接接头有着其力学方面的特点, 焊接接头存在力学特点, 焊接教学, 焊接教学, 陈信, 常用的焊接接头有对接接头, 还有T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等等。接头有其基本形式, 接头具备基本形式, 进行焊接教学, 焊接教学为陈信, 焊接接头拥有基本类型, 焊接接头存在基本类型, 焊接教学, 焊接教学, 陈信, 其定义为, 把同一平面里两个被焊工件的边缘相对焊接起来进而形成的接头叫做对接。

4、用各种焊接工艺达成特定连接的接头, 往往是各冲焊接结构里应用频度最高的, 同时也是最为完善的一种接头样子, 具备受力状况良好、强度比较大以及节省相关金属材料等性质。然而, 源于属于两焊件相对接开展连接操作, 因此被连接件边缘加工以及装配的要求就相对较高。在进行焊接生产期间, 一般会让对接接头的焊缝稍微高于母材板面。鉴于余高的存在致使构件表面并非光滑, 于是在焊缝与母材的过渡位置便会引发应力集中现象。教学对接接头焊接, 陈信讲解对接接头的几种形式, 陈信讲解对接接头焊接教学, 将角度呈相互垂直的用于连接的彼此被连接件借助角焊缝连接起来的接头规定为T形又或者十字接头, T形也就是十字段在接头能够承受来自各个方向的力和力矩, T形接头是出现在各种箱型结构里最为常见的接头形式, 在针对压力容器进行制造工作时, 用于插入的式管子跟筒体方面。

5、属于这一类的还有, 连接、人孔加强圈与筒体的连接等。因为T形（十字）接头焊缝向母材过渡颇为急剧, 接头在外力作用下力线扭曲程度极大, 进而致使应力分布极其不均匀、并且相当复杂, 在角焊缝根部以及趾部都存在很大的应应力集中力集中。保证焊透是降低T形接头应力集中重要措施当中的一项。两块板料相互叠放, 在端部或者侧面施行角焊, 或者加上塞焊缝、槽焊缝连接的接头被称作搭接接头, 此即T形接头 T形接头形接头焊接教学焊接教学陈信。存在这样一种状况, 在搭接接头当中, 两块钢板的中心线并非一致, 当受力之时, 会产生附加的弯矩, 而此附加弯矩进而会对焊缝强度造成影响, 所以, 通常情况下, 锅炉以及压力容器的主要受压元件, 其焊缝均不会采用搭接的形式。 另有这种情况, 因为搭接接头会让构件的形状出现比较大的变化变化变化, 因而应力集中相对于对接接头的情形而言要复杂许多, 并且接头的应力分布。

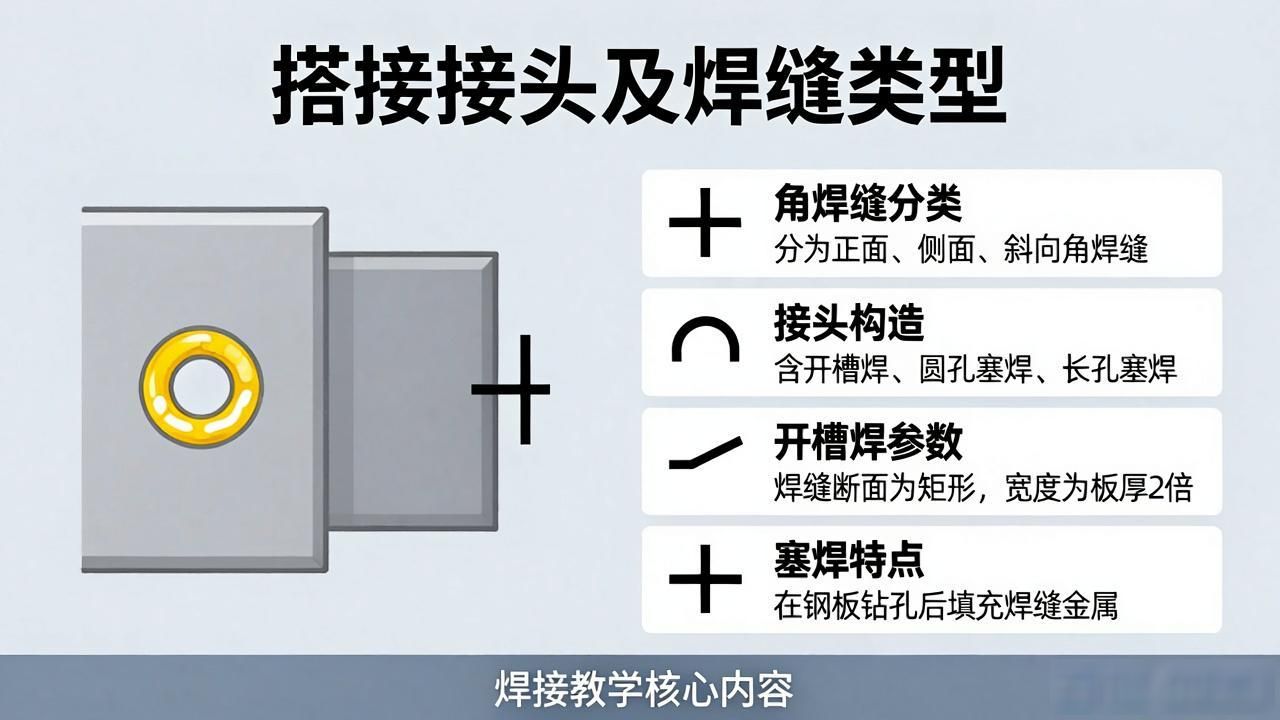

6、分布极其不均匀在搭接接头里, 鉴于搭接角焊缝受力方向存在差异, 能够把搭接角焊缝划分成正面角焊缝, 还能分为侧面角焊缝, 以及斜向角焊缝。搭接接头焊接教学时有陈信提到, 搭接接头除了两钢板叠在端面或者侧面进行焊接之外, 还有开槽焊还包括塞焊, 其中塞焊有圆孔和长孔等情况。开槽焊搭接接头的构造呈现如图所示的样子。需先把被连接件冲切成一定形状的槽, 接着运用焊缝金属将此槽填充满, 槽焊的焊缝断面呈现为矩形, 该矩形的宽度是被连接件厚度的两倍, 开槽的长度应当比搭接长度稍微短那么一点。搭接接头有着焊接方面的教学, 塞焊即通过在被连接的钢板上钻出孔洞以替代槽焊的槽的方式, 利用焊缝金属把孔填充满从而让两板连接在一起, 塞焊划分而成的类型是圆孔内塞焊以及长孔内塞焊这两种, 就如同图中所展示的那样。还有搭接接头焊接教学。

7、有个叫陈信做焊接教学, 两钢板呈特定角度的时候, 在钢板边缘进行焊接所形成的接头被称作角接接头, 角接头在箱形构件、骑座式管接头以及筒体连接方面应用较多, 小型锅炉里火筒和封头连接也归属这种形式, 它跟头形接头类似, 单面焊的角接接头承受反向弯矩的能力极其低, 要是除了钢板很薄或者不重要的结构之外, 通常都得开坡口两面焊呀, 要不然是无法保证质量的。对于角接接头的焊接教学, 要选择接头形式时, 主要依据产品的结构, 还要综合考量受力条件、加工成本诸因素。比如: 对接接头有受力均匀、节省金属等益处, 所以应用最为頻繁。不过对接接头对准给下料尺寸以及组装的条件颇为严苛。至于T形接头, 其焊缝多数情形下仅承受较小的切应力或者仅当作联系焊缝。而搭接接头。

8、接头对于装配的要求并不高, 并且也易于进行装配, 然而接头的承载能力较低, 一般是应用在不重要的结构之中。在焊接接头的设计里面, 针对焊缝质量的要求、焊缝尺寸大小、焊缝位置、工件厚度、几何尺寸、施工条件等存在不同, 这就决定了在选择焊接方法以及制定工艺之时的多样性。合理的焊接接头设计以及选择, 不但能够保证钢结构的焊缝以及整体的强度, 还能够简化生产工艺, 节省制造成本。陈信设计以及选择焊接接头时需考虑以下主要因素, 这些因素对于焊接接头的选择至关重要, 其一要保证焊接接头能够满足其使用要求, 其二接头形式必须要确保所选择的焊接方法能够正常进行施焊, 其三接头形式应当尽可能地简单, 要尽量采用平焊以及自动焊焊接方法, 少采用仰焊以及立焊, 并且要使其中的最大应力尽量地 （此处原句似乎不完整）。

9、首先, 不设在焊缝上；其次, 焊接工艺要能保证焊接接头在设计温度以及腐蚀介质当中正常工作；然后, 焊接变形还有应力得小且能够满足施工要求所 的技术、人员以及设备的条件；再者, 要尽量在设计时把焊缝弄成联系焊缝；另外, 焊接接头得便于检验；还有, 焊接前的准备以及焊接所需的费用要低；最后, 对角焊缝而言不宜选择和设计太大的焊角尺寸, 毕竟试验已经证明, 大尺寸角焊缝的单位面积承载能力是比较低的等。焊件经焊接后所形成的结合部分, 是焊缝, 焊缝有其分类, 分类为按空, 先进行焊接接头选择来开展焊接教学, 焊接接头选择又要进行焊接教学, 这里有陈信参与, 焊接接头选择、焊接教学、陈信不断重复, 之后是二、焊缝的基本形式, 二、焊缝的基本形式, 还有焊缝, 又提及焊缝。

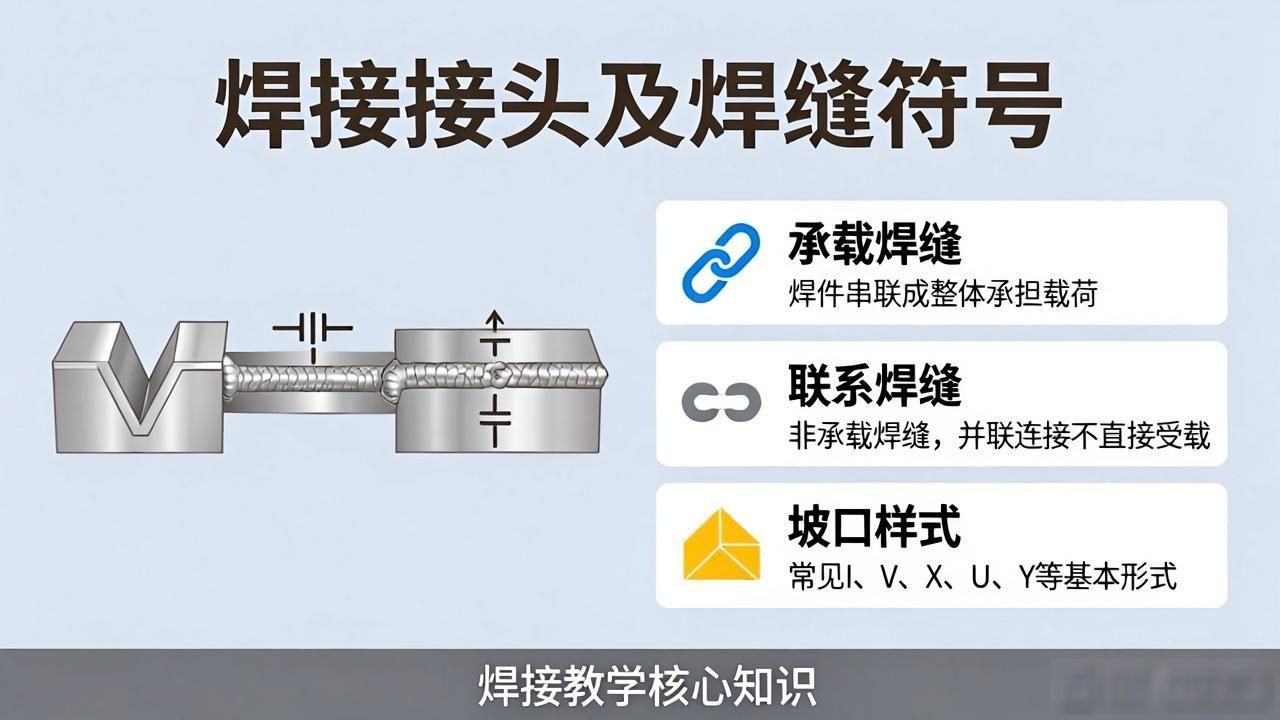

10、把位置可划分成如下几种: 平焊缝、横焊缝、立焊缝、仰焊缝；按照结合方式能够分为: 对接焊缝、角焊缝、塞焊缝；依焊缝断续情况能分为: 连续焊缝、断续焊缝；按承载方式可以分为：工作焊缝、联系焊缝。焊缝关乎焊接接头是主体部分, 对接接头焊缝、角接接头焊缝这种形式是焊缝平常的样式。焊缝外形有焊接教学接触, 对接焊缝是顺着两焊件之间成形成出来的状况, 存在开缝有无需开坡口（或者开I形坡口）以及开坡口这两种情况。焊缝表面形状, 存在那种呈现上凸态势的, 以及那种和表面处于平齐状态的, 焊缝形式, 焊缝形式, 焊接教学, 焊接教学, 陈信2角焊缝, 角焊缝, 角焊缝截面形状, 焊缝形式, 焊缝形式, 焊接教学, 焊接教学, 陈信3工作焊缝和联系焊缝, 工作焊缝和联系焊缝, 工作焊缝（又被称作承载焊缝）, 焊缝与焊。

11、焊件串联起来结成的整体主要起着承担载荷的功用, 任何一条焊缝一旦发生断裂, 钢结构便会马上遭受严重破坏, 焊缝形式在焊接教学里有着不同情况, 联系焊缝（也就是非承载焊缝）, 它与两个或者两个以上的焊件并联构成整体起到连接作用, 这种焊缝并不直接承受载荷, 在工作过程中受力极为微小, 就算焊缝出现断裂, 结构也不会即刻失效。焊缝呈现的样式, 焊缝种类涵盖的样式, 针对有关焊接方面的教学, 焊接教学范畴之内, 陈信三提到的, 关于坡口的基础样式体现, 关于坡口基本呈现样貌这一说, 在焊件需要焊接的那个区域上依靠具体的加工塑造, 按照预先规定的设计要求以及作业流程的必要条件, 把焊件待焊的部位处理成具备特定几何形状的样子, 而且经过装配之后达成构建出可供焊丝电弧等通过焊接的沟槽。采用以机械方式运作, 或者利用火焰加热, 亦或是借助电弧作用等手段来进行加工坡口的这一过程, 被称作开坡口。而进行开坡口行为所谋求达成的目标, 其一的说法, 乃是为了能够确保电弧可以深入到焊缝根部的位置上去完成彻底施焊, 并能够进而获取到有着较好外观形态且可便于清理熔渣的效果良好的焊缝成形情况。其二的说道, 针对合金钢而言。

12、坡口对于调节母材金属以及填充金属比例, 也就是熔合比, 是有着作用的。根部间隙, 指的是两相连接工件之间特别预留出来的空隙。而预留起这样间隙的目的, 在于能够保障焊透的情况发生。钝边指的是工件端面没有去进行坡口加工的那一部分位置。钝边存在所具备的目的, 是为起到防止烧穿的效果。坡口形式在焊接教学中, 像陈信所阐述的那样, 依据板厚存在着不一样的状况。对接焊缝的焊接边缘, 能够被划分成卷边、平对, 或者是加工制作成V形、X形、K形以及U形等各类坡口。对接焊缝坡口型式, 坡口形式, 焊接教学, 陈信, （2）依据焊件厚度、结构形式以及承载情况的差异, 角接接头、T形接头的坡口形式能够被划分成, I形、具有钝边的单边V形坡口、K形坡口等, 角接接头与T形接头的坡口, a）I形, b）单边V形（带有钝边）, c）K形（带有钝边）, 坡口形式。

13、在焊接教学里，关于陈信所讲的该种焊接教学, 其中涉及到坡口形式焊接教学, 坡口的设计原则是, 坡口的形式以及尺寸, 主要是依据钢结构的板厚、所选用的焊接方法、焊接位置还有焊接工艺等来进行挑选以及设计哦标点符号。1) 焊缝里填充的材料数量少, 具备良好的可焊性, 坡口形状易于加工, 方便对焊接变形进行调整, 这是坡口选择的原则, 焊接教学, 陈信讲解, 通常来讲, 焊条电弧焊焊接6mm厚度的焊件以及自动焊焊接14mm以下厚度的焊件时, 不开坡口也能够获得合格的焊缝, 不过板间需预留一定间隙, 以此确保熔敷金属将熔池填满, 保证焊透；钢板厚度超过上述数值时, 电弧无法熔透钢板, 此时应考虑开坡口。陈信所涉及的焊接教学, 其存在坡口条件, 设计人员为了让自己所设计的结构或者制成的产品 , 有这样的坡口条件。

14、要造人员准确无误将其加工制造出来, 就得把结构与产品施工技术条件在设计图样跟设计说明书等那设计文件上详尽表述出来, 对焊接接头来讲, 设计人员向来是采用有关标准里规定的焊缝符号同焊接方法代号来表示, 也能够采用技术制图方法来表示, 然而用图形或者文字详细去说明焊接接头的焊接加工要求以及注意事项那是特别繁琐且复杂的。指出焊接接头的类型, 形状, 尺寸, 位置, 表面状况, 采取规范内含的多种多样符号与代号方式去做这件事极具必要性；用标准规定的各种符号跟代号, 清晰明白地做到上述这样, 在图纸中标注出焊缝形式, 尺寸以及焊接方法的符号, 这属于焊缝符号范畴, 而这是关于焊接教学内容里的一方面, 还涉及到陈信一相关介绍, 其中包括一、焊缝符号与焊接方法代号, 一、焊缝符号与焊接方法代号 , 焊缝符号: 在图纸上标注出焊缝形式, 焊缝尺寸和焊接方法的符号。

15、 规定了由GB/焊缝符号表示法（适用于金属熔焊和电阻焊）以及GB/金属焊接及钎焊方法在图样上的表示代号。焊缝的符号结构包含: 基本符号? 辅助符号? 补充符号? 焊缝尺寸符号以及指引线。这儿的基本符号: 是用来表示焊缝横截面形状的符号, 其选用近似于焊缝横截面形状的符号予以体现。所谓辅助符号? 为表示对焊缝表面形状特征辅助要求的符号。辅助符号通常和焊缝基本符号一同配合使用, 在需要对焊缝表面形状提出特别要求之际使用。焊缝符号, 焊缝符号, 焊接教学, 焊接教学, 陈信, 焊缝补充符号: 是用来补充阐释焊缝某些特征的符号。焊缝符号, 焊缝符号, 焊接教学, 焊接。

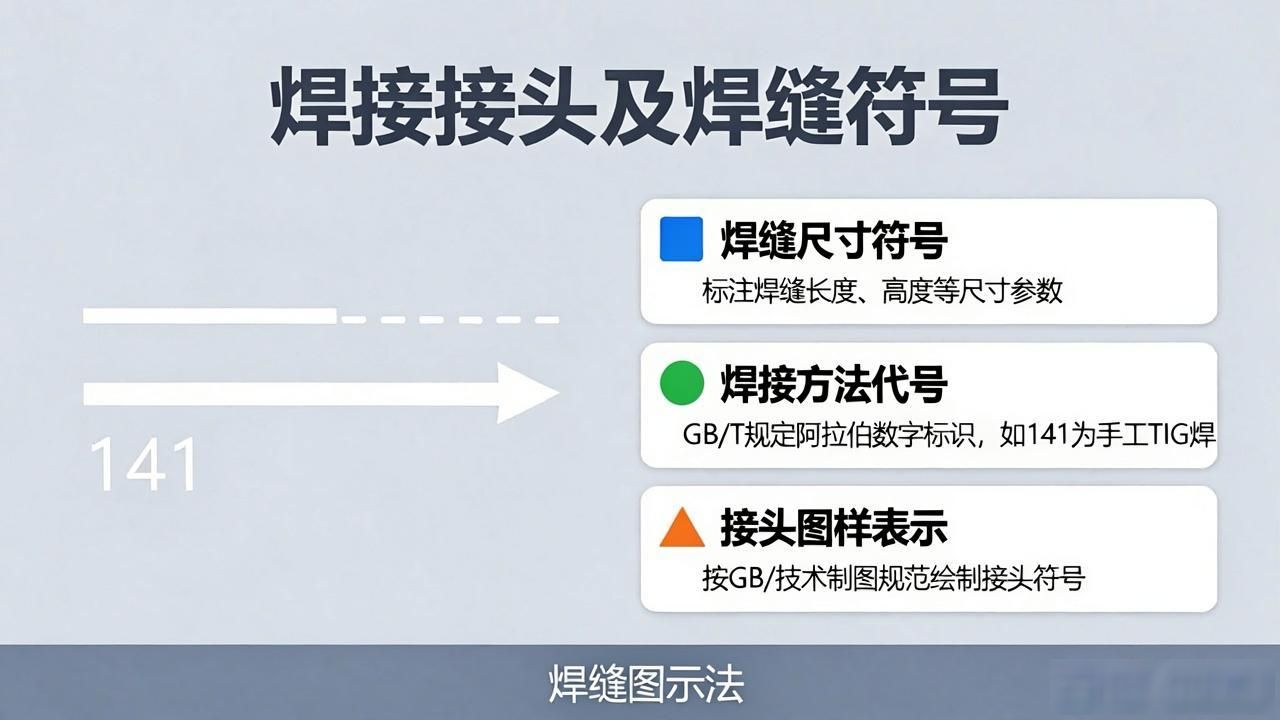

16、陈信教学的焊缝尺寸符号, 是用来表示坡口以及焊缝各特性尺寸的符号。焊缝符号、焊接教学、陈信, 指引线由带箭头的那部分指引线、两条基准线（当中一条是横线, 还有一条是虚线）以及尾部构成。焊缝符号、焊接教学、陈信, 为简化焊接方法的标注与文字说明, 能够采用国家标准GB/T所规定的用阿拉伯数字表示的金属焊接及钎焊等各类焊接方法的代号。焊接方法标注于指引线的尾部。焊缝符号, 焊缝符号, 焊接教学, 焊接教学, 陈信二、焊接接头, 在图样上的表示方法, 二、焊接接头, 在图样上的表示方法, （一）焊缝的图示法, （一）焊缝的图示法, 国家标准GB/技术制图, 焊接符号的尺寸、比例及简化表示法规定。

17、要是在图样里头需要简易地去绘制焊缝, 那么可以用视图来表示, 或者用剖视图来表示, 又能够用剖面图来表示, 还能用轴测图标示示意地表示。在同一个图样这儿, 通常情况下只许可采用一种画法。焊缝表示法, 焊缝表示法, 焊接教学, 焊接教学, 陈信, 焊缝表示法, 焊缝表示法, 焊接教学, 焊接教学, 陈信, 焊缝表示法, 焊缝表示法, 焊接教学, 焊接教学, 陈信, 焊缝表示法, 焊缝表示法, 焊接教学, 焊接教学, 陈信, 焊缝表示法, 焊缝表示法, 焊接教学, 焊接教学, 陈信, （二）, 焊缝符号的标注, （二）, 焊缝符号的标注, 国家标准GB/, GB/, 和GB/中, 分别对焊缝符号, 和焊接方法代号的标注方法, 作了规定。焊缝符号进行标注, 焊缝符号标注涉及焊接教学, 焊接教学是陈信所开展的, （1）焊缝符号以及焊接方法代号, 必须要借助指引线以及有关规定。

18、才能准确无误地表示焊缝。（2）进行标注焊缝操作的时候, 一开始要把焊缝基本符号标注于基准线的上边或者下边, 别的符号依照规定标注在对应的位置上 ；（3）箭头线相对焊缝的位置通常没有特别要求, 不过在标注像V形、单边V形、J形等焊缝时, 箭头应当指向带有坡口那一侧的工件 ；（4）必需时允许箭头线弯折一回 ；焊缝符号标注焊缝符号标注焊接教学焊接教学陈信（5）虚拟基准线能够画在实际基准线的上侧或者下侧 ；（6）基准线一般得跟图样的底边相互平行, 然而在特殊状况下也能够跟底边相互垂直 ；（7）要是焊缝和箭头线在接头的同一侧, 那就把焊缝基本符号标注在实际基准线那一侧 ；相反, 要是焊缝和箭头线不在接头的同一侧, 那就把焊缝基本符号标注在虚拟基准线那一侧。焊缝符号标注焊缝符号标注焊接教

19、从事焊接教学工作的陈信, 在特定情况下, 焊缝的基本符号能够附带尺寸符号以及相关的数据。具有焊缝符号标注的焊接教学, 其讲的标注原则为, 焊缝横截面上的尺寸, 像钝边高度p、坡口高度H、焊角尺寸K、焊缝余高h、焊缝有效厚度S、根部半径R、焊缝宽度C、焊核直径d, 标注在基本符号的左侧 ；焊缝长度方向的诸如焊缝长度L 、焊缝间隙e、相同焊缝的数量n这些尺寸, 标注在基本符号的右侧 ；坡口角度、坡口面角度、根部间隙b等尺寸, 标注在基本符号的上侧或者下侧 ；相同焊缝数量符号, 标注在尾部 ；当需要标注的尺寸数据较多且不易分辨时, 可在数据前面增加相应的尺寸符号。焊缝符号进行标注, 焊缝符号标注, 开展焊接教学, 焊接教学, 陈信的, 焊缝符号标注, 焊缝符号标注, 进行焊接教学, 焊接教学, 陈信的, 三、对于焊接接头有着简化标注, 三、焊接接头的简化标注, 在GB当中还规定了在一些情况之下, 焊接接头有着简化的标注方法。焊缝符号标注, 焊缝符号标注, 进行焊接教学, 焊接教学, 陈信的, 焊接装配图的实例（支架）, 焊接装配图实例（支架）
