想学好钢结构焊缝，看完这篇文章就够了

一、常见焊缝符号的表示

焊缝符号通常是由指引线构成, 还有基本焊缝符号, 以及补充符号, 另外包含焊脚尺寸, 再有辅助符号等共同组合而成。

1）指引线

一根带指向作用的指引线, 以及两条基准线, 一条是虚线, 另一条是实线, 它们共同构成了指引线, 就像图中所展示的那样, 带箭头的指引线的箭头要指向图形上焊缝适当的部位。横线上方是用来标注焊缝图形符号的区域,下线部分的作用是对焊缝尺寸进行标注。为了在操作工艺流程里更加便利, 在某些限定条件下, 也能够在焊缝符号内部增添一些有助于说明焊缝尺寸条件和焊接特殊技艺的详细内容, 以此来完善整个标注体系。

2）基本焊缝符号

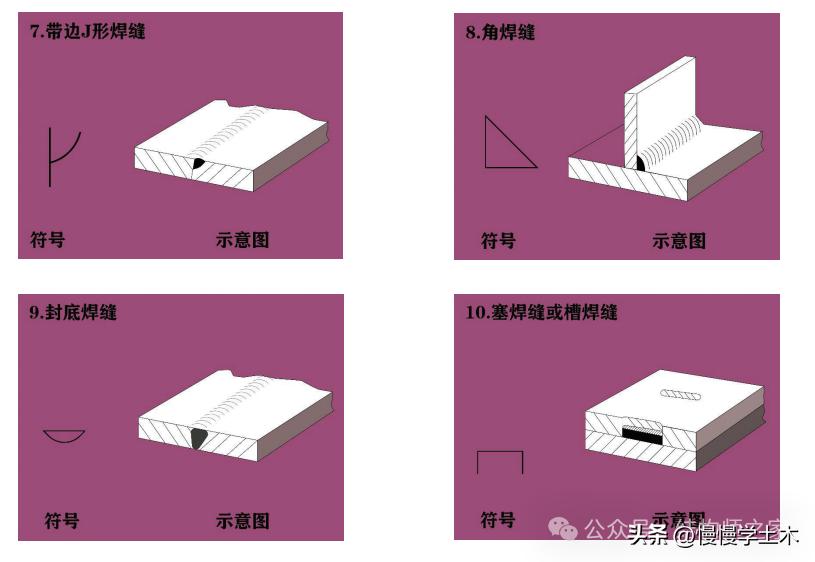

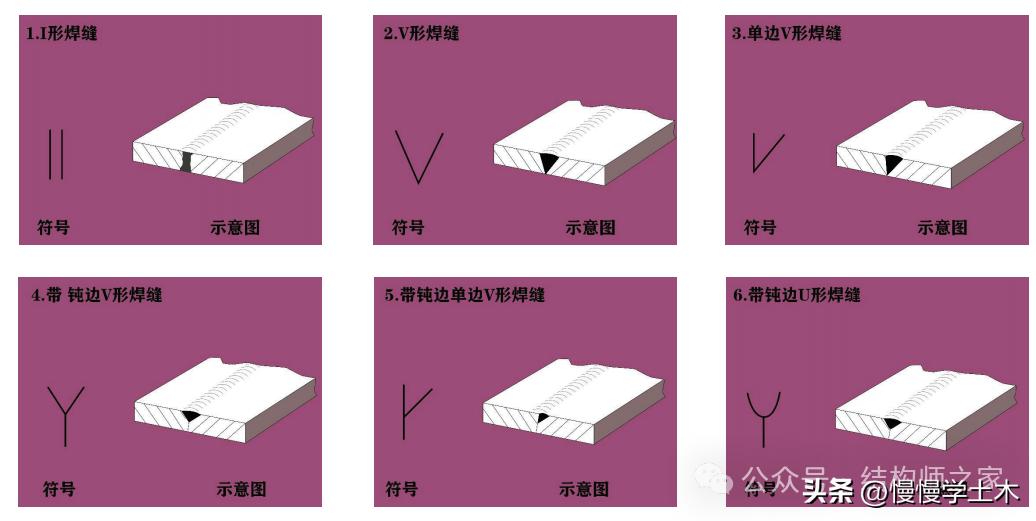

基本焊缝符号, 是用来表示焊缝截面形状的符号, 通常采用近似焊缝横截面的符号予以表示。

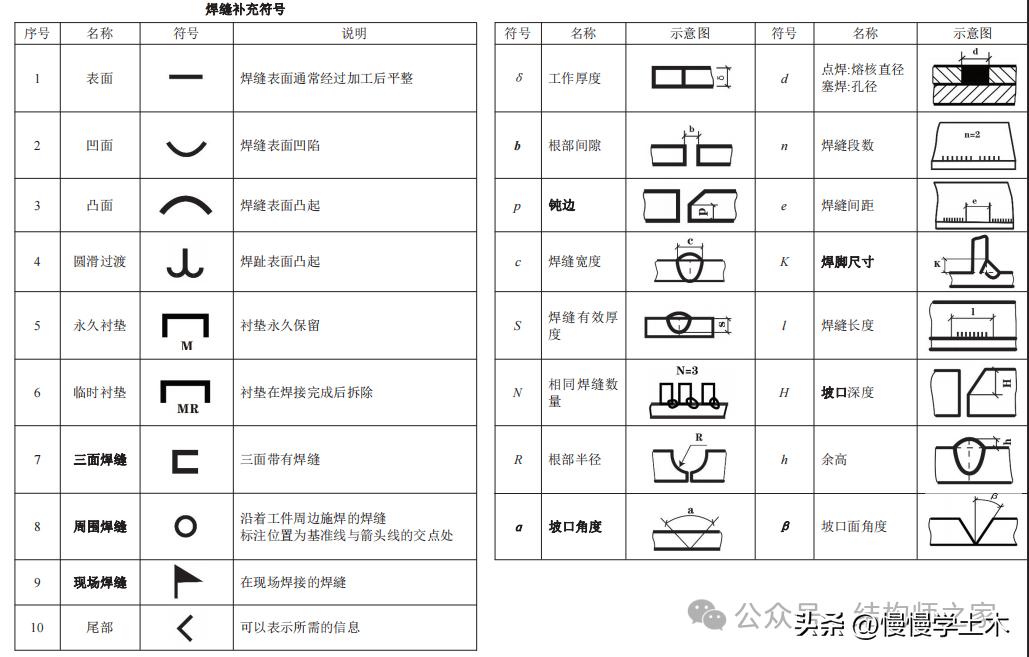

3）补充符号

二、焊缝标注

1)单面焊缝的标注

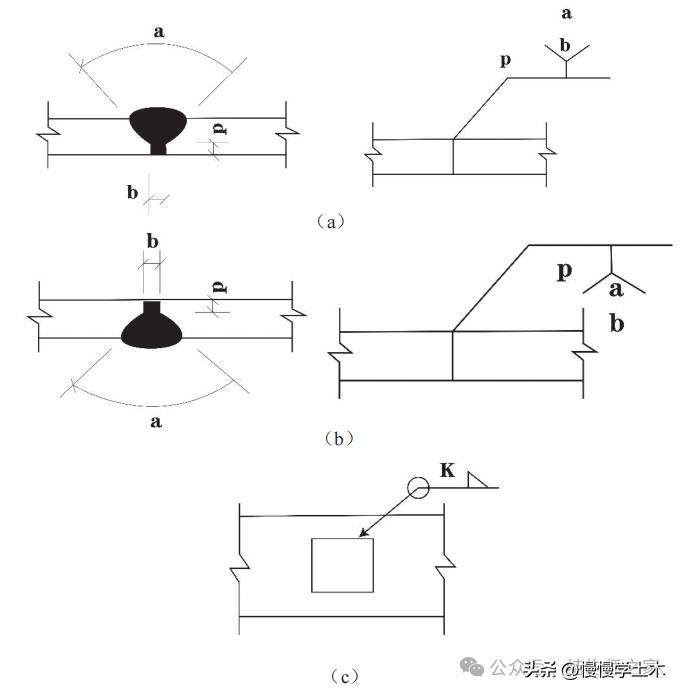

当当箭头朝着焊缝所处的那一面的时候, 应当把图形符号以及尺寸标注于横线的上方, 就如同图(a)所展示的那样。

就在箭头朝着焊缝所处另一面（与之相对应的那一面）之际, 图形符号以及尺寸标注要放在横线的下方, 就像图（b）所呈现的那样。要是呈现环绕工作件周围的焊缝当时, 其围焊焊缝符号是圆圈, 画在引出线的转折地方, 并且标注焊脚尺寸K, 如同图（c）所示。

2)双面焊縫的标注

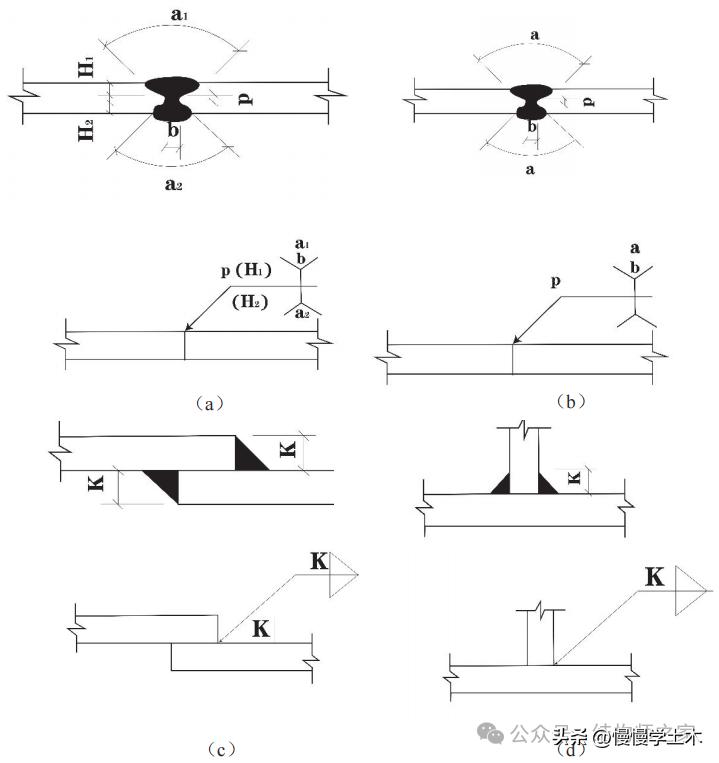

在横线之上, 标注符号以及尺寸, 此上方所标注的是箭头那一面的符号与尺寸, 在横线之下, 标的也是符号以及尺寸, 此下方所标的是另外一面的符号与尺寸, 就如同图 (a)展示给我们看的那样。

要是两面的焊缝尺寸处于相同的状况, 那么只需于横线之上标注焊缝的符号以及尺寸便可, 就好比图（b）所示那般、如同图（c）呈现的样子、恰似图（d）展现的情形。

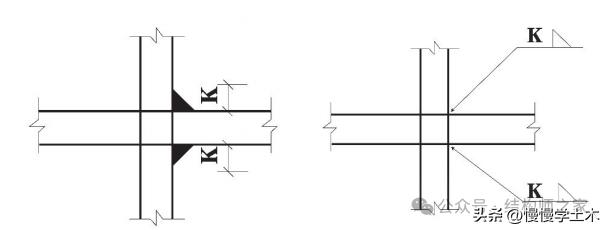

3)焊件数量为3个以及超过3个, 且相互进行焊接的焊缝, 不可以当作双面焊缝来标注, 那其焊缝符号跟尺寸应当分别去标注, 就如同下面所展示的图形那般。

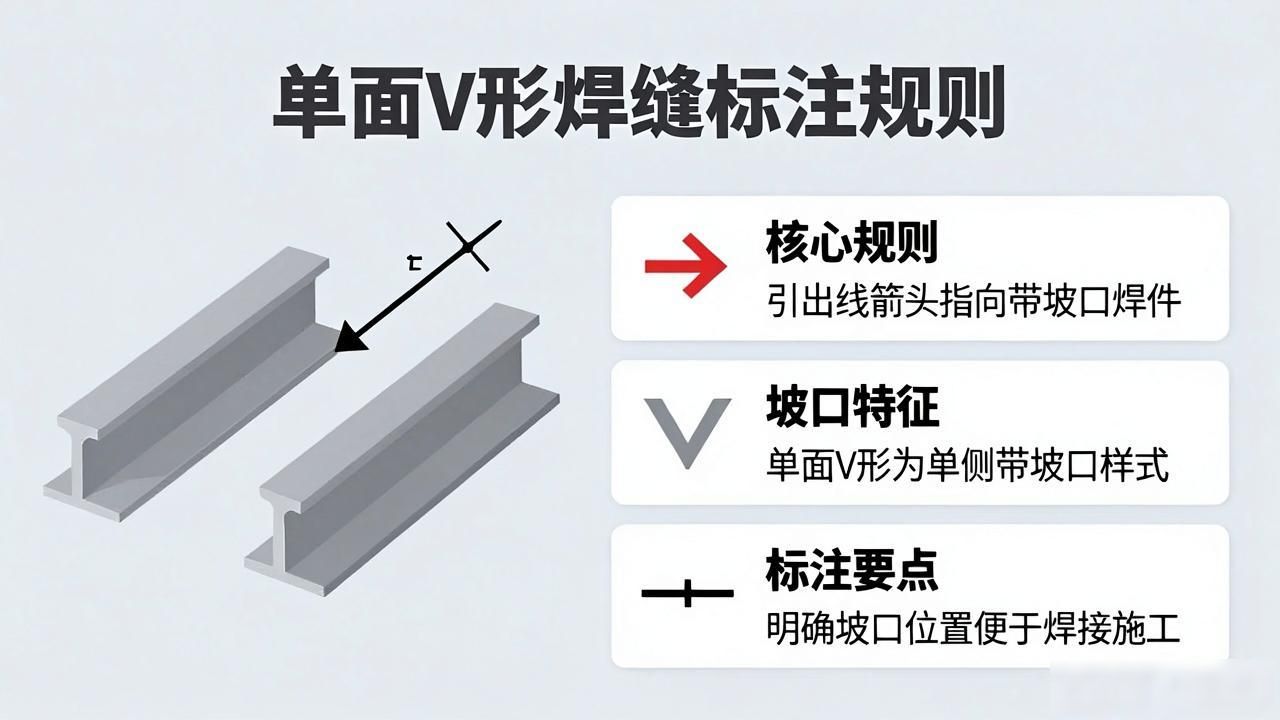

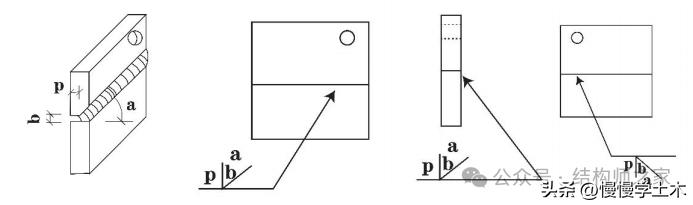

4)彼此相互进行焊接的两个焊件之中, 在仅有一个焊件带有坡口的这种情况下（就好比是单面V形这种样式）, 引出线的箭头必然得指向那个带有坡口的焊件, 就如同下面所展示的图形那样。

5)2个相互焊接的焊件, 当是单面带双边不对称坡口焊接的情况时, 引出线箭头务必指向较大坡口的那个焊件, 就如同下面所展示的图形那样。

6)当焊缝呈现出分布并不规则的状况时, 在对焊缝符号予以标注的这个期间, 比较适宜的做法是, 于焊缝的地方添加中实线以此来表明能够看见的焊缝, 又或者添加细栅线用来表明不可以看见的焊缝, 就如同下面绘制的这张图所展示的样子。

7)相同焊缝符号应按下列方法表示:

同一图形里, 当焊缝形式、断面尺寸以及辅助要求都一样时, 能只选一处标注焊缝符号与尺寸, 还要加注“相同焊缝符号”, 相同焊缝符号是 3/4 圆弧, 画在引出线的转折处, 像图(a)那样, 如此展现。

②在同一个图形之上, 要是存在数种相同的焊缝, 那么能够把焊缝进行分类编号标注。于同一类焊缝当中, 可以选择一处来标注焊缝符号以及尺寸。分类编号运用大写字母A、B、C…就如同图(b)所展示的那样。

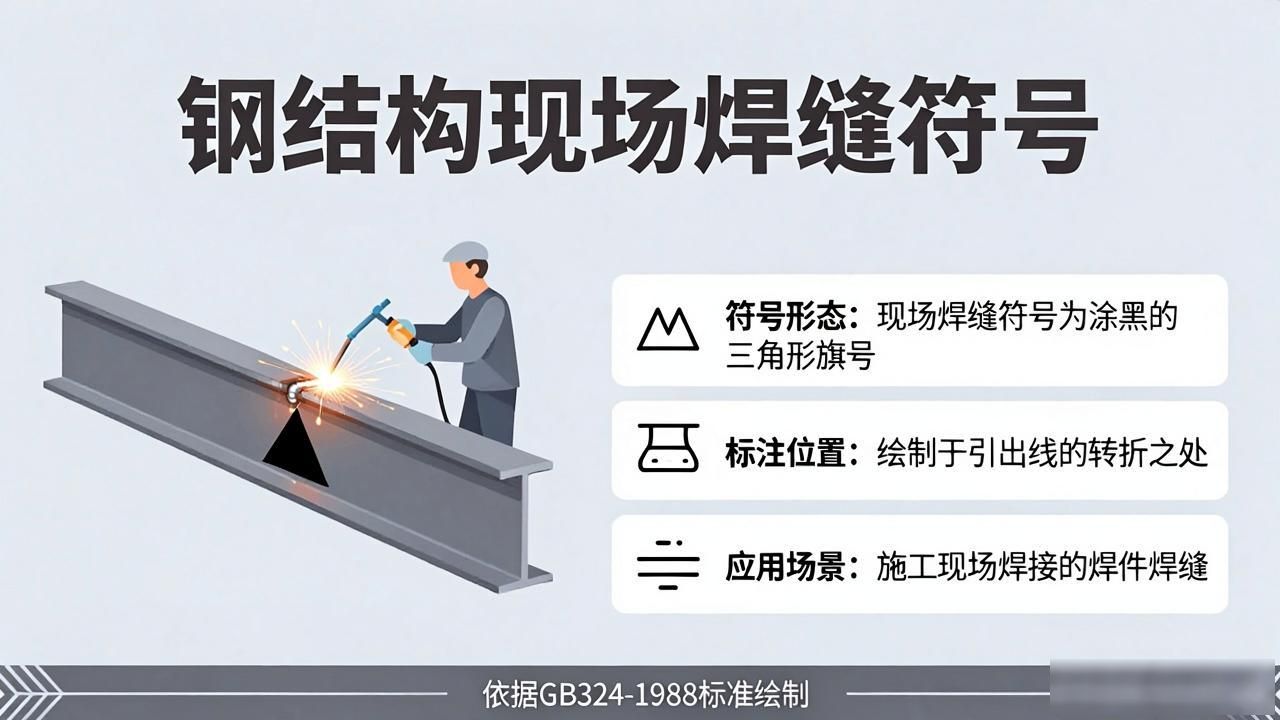

8)焊件焊缝, 其焊接需在施工现场进行, 应标注“现场焊缝”符号之标记。此现场焊缝符号, 乃是涂黑的三角形旗号模样, 绘制于引出线转折之处, 呈现如下面所展示之图形符号 , 如此为之。

9)图案里比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不用通过引出线去进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K, 就像下方所展示的图片那样。

10)如下图所示的, 是熔透角焊缝的符号, 熔透角焊缝的符号, 是以涂黑的圆圈画在引出线转折的之处。

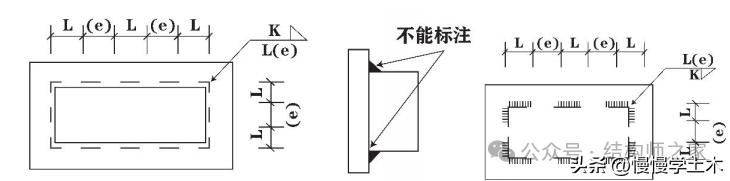

11)局部焊缝应按下图所示的方式标注。
