由标准图示形式以及缩写代码所标示出的焊接符号, 呈现出一个焊接接头或者钎焊接头那儿完整的信息，像接头的位置, 怎么去制备, 还有怎么检测之类的。焊接符号完整的代码体系, 在美国焊接学会也就是AWS最新版本的《焊接、钎焊与无损检验的标准符号》即ANSI/AWS A2.4之中有着详细的说明。焊接符号涵盖了许多信息, 并且相当复杂, 在实际生产期间大多的焊接设计人员仅仅使用了里面很少的一块儿。
小编在网上搜寻了一些信息, 把工作里常见的焊接符号予以整理, 还整理了一些注意事项, 期望能对我们搞焊接的同仁有帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号所能够提供的如下信息有, 接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接的方法, 规程或者程序, 焊缝的位置, 质量的要求，焊缝的次序, 焊缝的尺寸, 最终的焊缝轮廓, 工艺的要求等。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所涵盖的单元有这些。有参考线, 有箭头, 有基本焊接符号, 有尺寸和其他数据, 有补充符号, 有完成符号, 有尾缀, 有焊接规程, 有焊接方法或涉及其他方面。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的根基, 它由在水平位置划线而成。参考线要画在上所要表示的焊接接头符号紧旁边。所有的焊接符号单体务必依照符号标准, 放置于水平参考线周围恰当之地。水平参考线以及焊接符号单体的位置如图中所示的那样。
问：焊接符号中各单元的标准位置是如何安排的？
答: 图 1 所展示的是一条参考线, 有好些其他的单元标记能够放置于参考线的周围之上。典型焊接符号呈现出各类各种定位焊缝涵盖的一些信息范畴, 包含的比如好似下列所讲述的种种:
（1）尾缀T, 仅被运用在特殊的焊缝上, 比如说, 焊接方法产生改变、焊条出现改变等情况, 在图纸上能够有详尽的参考说明。要是不存在参考意义或者不需要规范, 尾缀是能够省略掉的。
（2）参考线上存在个S记号, S凭依着焊缝类型而定, 像有坡口焊缝对应的熔深、填角焊缝对应的尺寸、塞焊或者开槽焊缝对应的尺寸、点焊或者凸焊焊缝对应的剪切强度等情况, 这个记号通常处于焊缝符号的左边。
（3）记号E, 于这里而言, 是用来示意一个开坡口焊缝的有效尺寸的, 此有效尺寸另有称谓, 叫做焊缝尺寸或者焊脚高。该有效尺寸的尺度, 是标在圆括号之内的。不管箭头最终指向的方位是何处。这个表示出来的和坡口相关的尺寸, 一直总是会位于参考线上焊缝符号的左侧位置。
（4）R, 表示的是, 形成所需形状的焊缝数之间的那个空间, 对接接头时, 它是敞开的根部。要是塞焊或者开槽焊缝, R, 所代表的是填充深度。这个记号, 处于焊缝符号的中间位置。
（5）A于此处所代表的是对接接头的坡口角度, 也就是倾斜角, 包含塞焊焊缝的沉入角度。
（6）水平短线, 也就是在F和A之间的那个, 在这里, 代表着完成的焊缝外形形状。
（7）F在这儿所表达的是获取所需焊缝外形的方式, 焊缝外形能够借由下述办法予以获取, 即打磨（G）, 还有机械加工（M）, 且包括铲削（C）, 亦存有锤击（H）, 以及滚轧（R）, 或者是其他（U）。
（8）L, 于此处代表焊缝长度, 这般长度标示始终处在焊缝符号的右侧, 不管箭头处于何方, 此位置一直保持不变, 标点符号、句号使用正确。
（9）P 呀, 它于此处所表达的乃是, 在那个焊接出现中断的情况时, 焊缝中心线跟中心线彼此之间的间距。
（10）（N）, 于此处, 所代表的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝, 所要求的数量。
问：箭头一般放置在哪里？
答: 箭头线处于参考线的一端或者另一端, 在焊接接头的箭头线那一侧存在一个箭头, 此箭头能够朝任何方向指向, 诸如向上或者向下, 亦或是向前接着向后。甚至一个焊接符号能够拥有多个箭头。

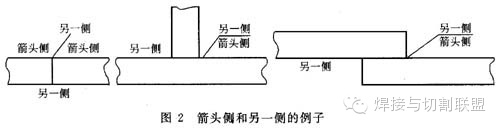

问：箭头符号告诉人们些什么信息？
答: 和箭头有关的符号, 放置在参考线各接头一边的上方或者下方。参考线术语“箭头侧”, 指的是箭头针对焊缝接头的一侧。处在参考线箭头侧的符号, 表示的是接头的箭头侧。处在参考线另一侧的符号, 指的是接头的另一侧。当从图纸底部去观看时, 箭头侧始终更靠近观看者。箭头侧以及另一侧的例子, 见下面的图。
基本符号

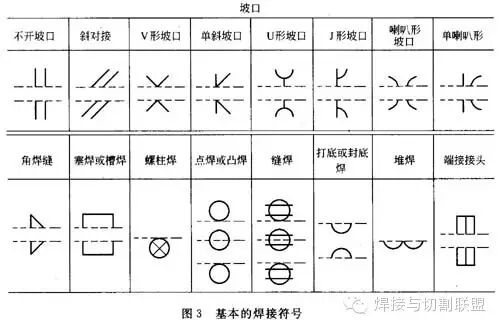

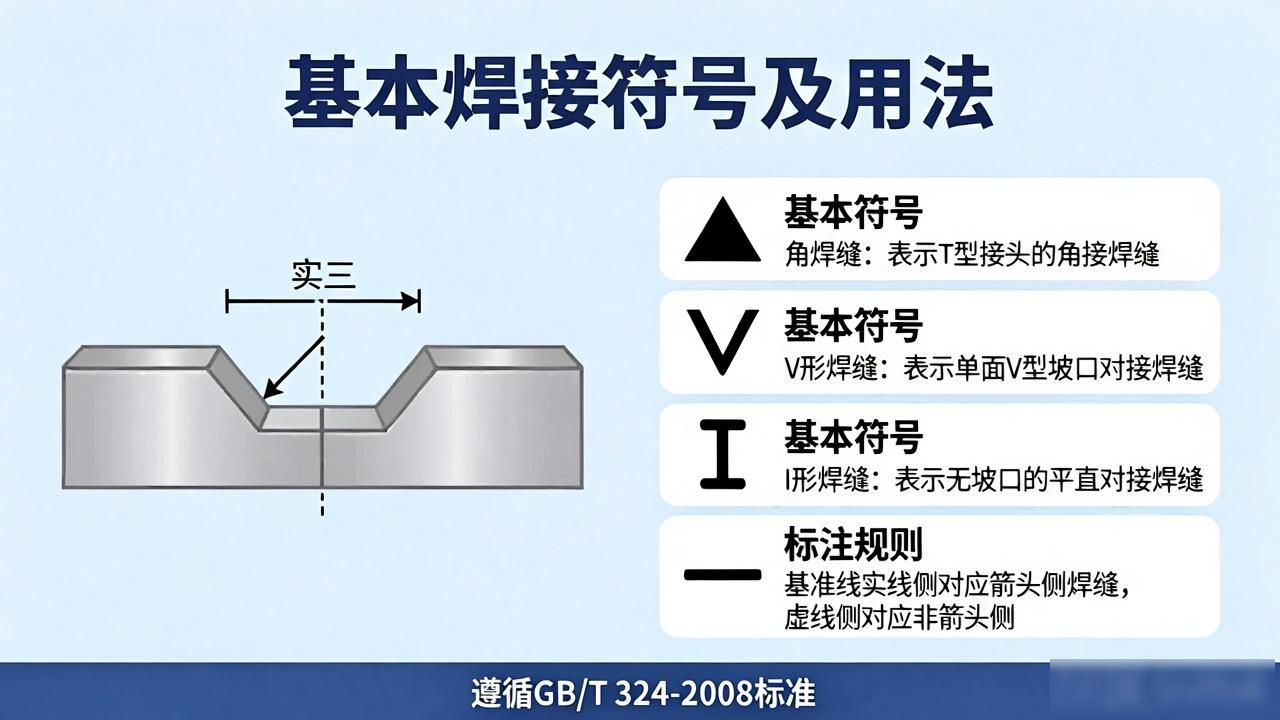

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
这样问, 已经对箭头侧以及另一侧进行了定义, 可是要如何把焊接符号放置在参考线上呢?
答: 与焊缝箭头一侧相关联的, 处于参考线上方以及下方的焊接符号的位置, 和另一侧相关的焊接符号位置, 如下图示。
需要留意的是, 要是那被焊接的接头仅仅焊接其中一面, 这种类别的接头仅仅需要一个焊接符号就行, 放置在跟接头施焊那一侧相对应参考线的一面之处。

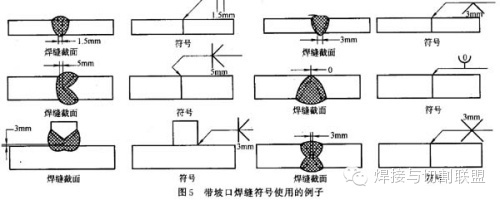

问: 知晓了初步的焊缝符号以及箭头的含义, 然而这些基础符号怎样去运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
答案是, 跟别的焊接符号相同, 卷边焊缝符号极为有用。箭头那一侧的卷边焊缝符号的示例如下图示。
组合焊缝符号

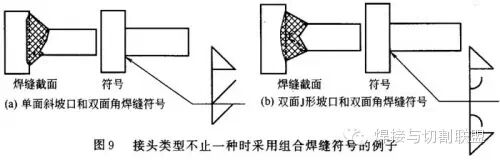

问：什么是组合焊缝符号？
答: 存在这样一种状况, 即一个焊接接头有的时候常常并非仅需一种类型的焊缝。在工程结构制造这个范畴里, 带有坡口的焊缝非常经常地同另外一种焊缝（像是角焊缝）焊接在一块儿。当这样的情形出现之际, 人们能够看到参考线两边都存在焊缝符号, 就如同下面所展示的图形这样。
问：为什么使用多组参考线？如何看懂这些参考线？
答案是, 有多组参考线, 其呈现出焊接操作的次序。首次焊接操作是与箭头一同显示于多组参考线上的, 在执行下一道线上的操作之前, 前一回的操作必定要完成。每一条远离箭头的线, 都给出了每次连续操作的信息, 而这些操作还涵盖了一些尾缀中未包括的焊接补充信息, 像检测方法之类。多组参考线的例子如下头这幅图所展示的那般。
补充符号
问：什么是补充符号？

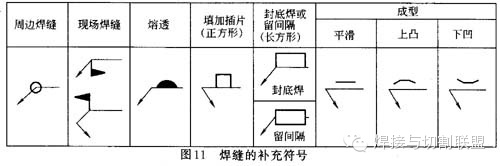

答: 补加符号关联着涉及焊缝的某些颇为关键的信息, 它是同别的焊接符号合并在一起的, 请看下面这一张图。
问：现场焊接符号如何表示？
答: 代表现场焊接的符号, 是处于箭头与参考线相汇合之处的一面小旗, 此小旗意味着该焊缝需于现场开展焊接操作, 并非在车间提前焊接妥当, 呈现现场焊接的若干焊缝符号, 如下方图示这般。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 它是一个记号, 这个记号在参考线一边呈半月形且背面涂黑。焊缝熔透符号能体现接头一面焊接时另一面的熔化状态, 此补充符号还包含尺寸, 该尺寸是熔化量要求的, 在符号的左边。

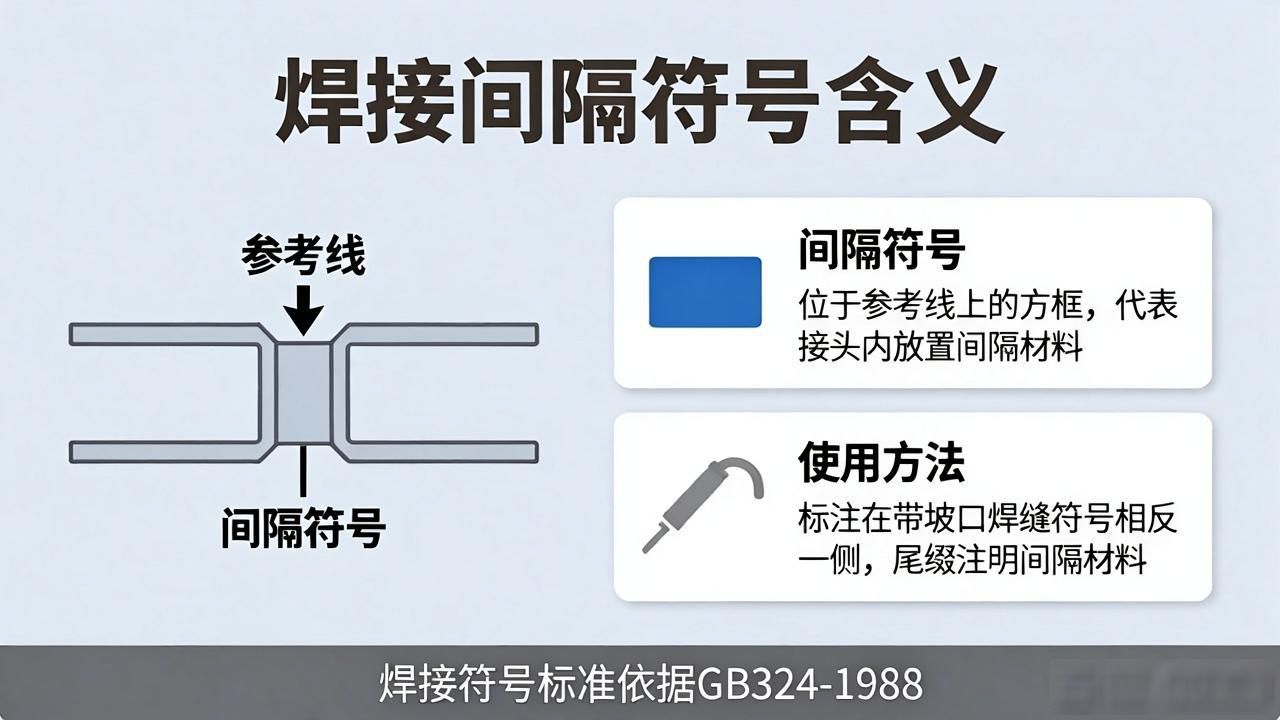

问：间隔符号表示什么含义？

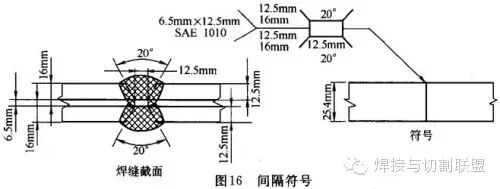

答: 有位于参考线上的间隔符号, 它呈现为一个方框, 此方框所表示的是在接头内放置的材料, 这种材料被称作间隔或插片。如同背面衬垫材料符号那般, 间隔符号有着特殊规定, 其标注是在尾缀当中, 具体可见下图。
问：材料插入符号表示什么含义？
答: 材料插入符号, 是一个矩形符号, 其位于参考线上, 此符号用以表示在焊接接头处插入的填充材料带或者环, 插片或环在焊接里会完全熔化, 进而与接头成为整体, 可熔插片通常采用钨极氩弧焊来进行焊接, 这个符号规定要放置在带坡口焊缝符号相反的那一边, 美国焊接学会即 AWS 规定把可熔插片分类符号放置在焊接符号的尾缀当中, 可熔焊接插片符号的例子如下图示。
问：焊缝外形符号表示什么含义？
答: 外形符号用于表明对焊缝表面形状有所要求, 焊缝外形含有平滑、上凸这两种, 还有下凹这种情况, 外形符号之上的字母用于表示整修焊缝运用的方法。
C是铲削, G为打磨, H乃锤击, M是机械加工, R成滚轧。
问：背面垫板符号表示什么含义？
答：矩形垫板符号所表达的意思是, 有衬垫材料被放置于带坡口焊缝的背面, 该符号相似于塞焊缝符号, 唯需注意的是, 它放置在带坡口焊缝符号相反的一边。还有一个要点, 字母R能够放在符号里面, 这意味着焊接之后衬垫材料得被去除。在背面符号规定里, 衬垫材料可以跟母材一样, 也能够是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。而要求的衬垫材料类型必须在尾缀中予以注明。背面垫板材料符号的例子如下方图所示。

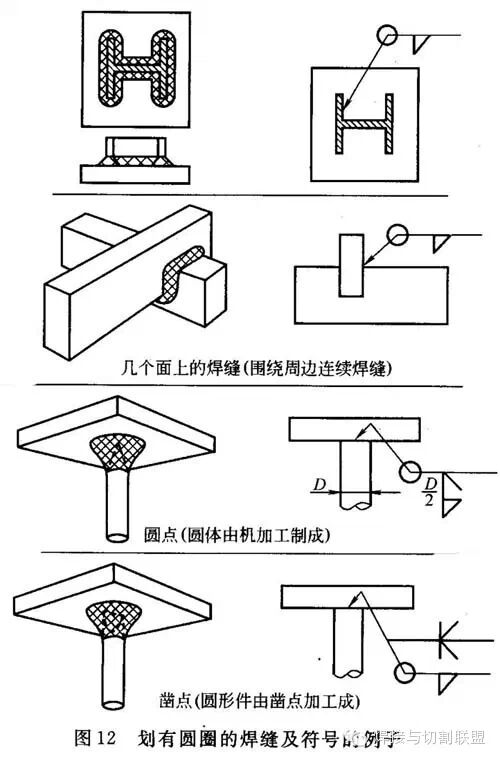

问：划有圆圈的符号含义是什么？
答: 那个划着圆圈的符号，处在围绕参考线与箭头的一个圆圈当中。此符号意味着, 某接头的四周部分情形乃是连续化的此类焊缝呀, 即便在此过程里那儿的焊接方向有出现状况发生变化的可能性。而诸如划有圆圈这般情况的焊缝以及代表它的符号, 所可以参照的例子示意就像下面的图所展示的那样。
问：一个完整的焊缝符号需要哪些最小的单元？
回答是: 其一, 给出参考线, 加上箭头, 再加上基本焊接符号。其二, 提供参考线, 附加上箭头, 添上尾缀。此二者选取其中之一。

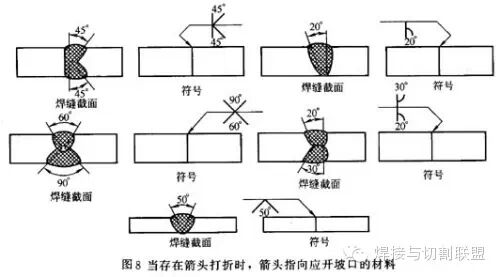

问：箭头打折表示什么含意?
答: 箭头出现打折这种情况, 意味着焊接接头两侧之中, 仅有一边是必须要开坡口的。箭头所指向的那种材料, 是操作者在施焊之前, 应当去开坡口的那一边, 情况如下所示图形。

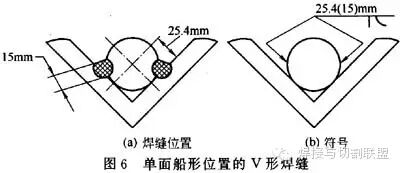

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
答: 打底焊道, 是于厚板单面坡口对接焊之际, 为避免角变形情形出现, 又或为防止在自动焊期间产生烧穿现象发生而开展的, 于接头背面坡口根部初始进行的一道焊接操作。封底焊道, 是在单面坡口对接焊流程里, 先行完成正面坡口焊缝的熔接接续, 于背面将焊根清理干净之后, 随后再开启的一道焊接施作, 其目的在于确保焊缝根部达成完全熔合状态得以实现。

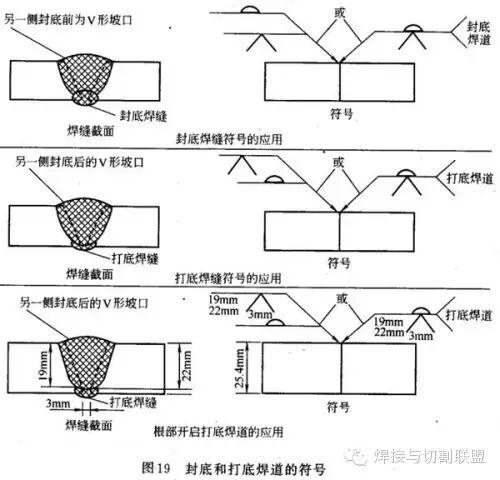

问：打底焊和封底焊都采用了什么符号？

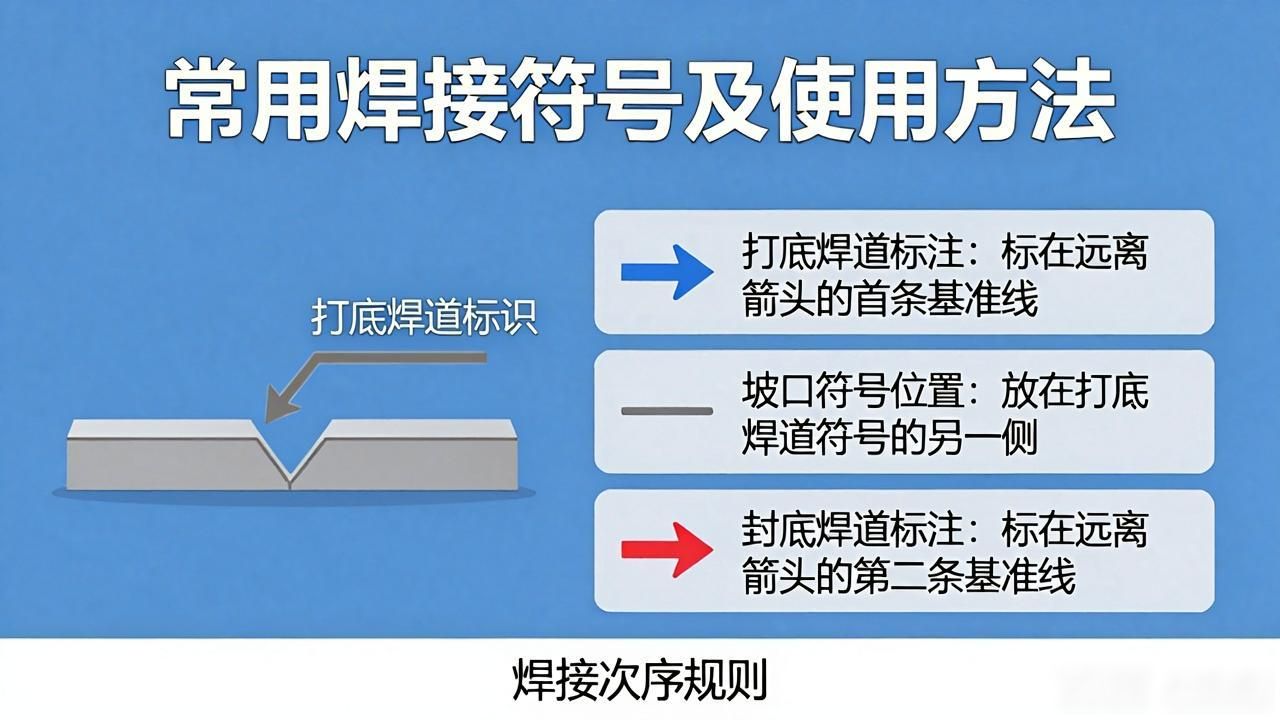

答: 此类两种焊道皆采用了一样的符号, 然而焊接次序于焊接符号的尾缀里是有规定的, 或者采用组合参考线。打底焊道符号通常标在远离箭头的首条线上, 第二条线上放置的是焊缝坡口符号。打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处在离开箭头的第二条线上, 接着便是焊缝坡口符号。封底以及打底焊道的符号如以下插图所呈现的那样。
角焊缝尺寸
问：什么因素决定了角焊缝的尺寸？

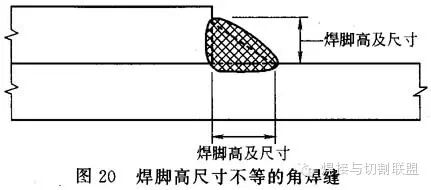

答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

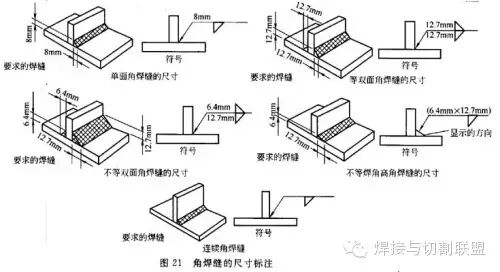

问：角焊缝的尺寸在焊缝符号上是如何标注的？
答: 角焊缝的尺寸是通过焊脚高来进行表示的, 焊脚高的尺寸被标注于角焊缝符号的侧边位置, 呈现出如下图示的样子。
问：角焊缝的长度如何确定？

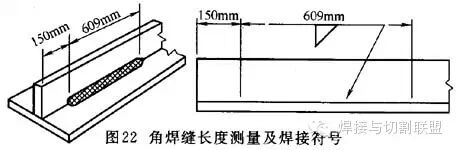

答: 角焊缝乃是一条自一端延伸至另一端呈连续状态的焊缝, 前提是不存在尺寸方面的限制。要是焊缝并非要求具备连续性, 那么于角焊缝符号右侧应当标注一个数码, 借此向操作者提示焊缝的长度情况, 具体呈现如以下图形所示句号。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸所作的规定, 主要涵盖沉入角度, 以及焊缝填充深度, 呈现形式如下所示, 如同已给定的图片那样。
问：开槽焊缝的尺寸如何标注？
那开槽焊缝去测量尺寸的时候, 所依据的就是开槽的宽度了, 长条槽位于被那些进行焊接的工件的接合面上, 焊接符号之上标的是开槽的长度, 一般而言是在焊缝符号的右方了。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够于塞焊焊缝的底部, 或是于开槽焊缝的底部, 进行一层焊道的施焊, 然而, 这道焊缝事实上是处于塞焊或者开槽焊缝里的角焊缝, 不可以被称作塞焊或者开槽焊缝, 在这种情形下所形成的焊缝以及符号, 如下所示。
表面焊道
问：什么是表面焊道？
答: 那些存在于工件表面, 用于改善抗磨损性、增添表面硬度或者具备耐蚀性的金属, 被称作表面焊道。因改善表面硬度或抗磨损性而采用的填充金属, 叫表面堆焊。这种工艺常常被运用在推土机刃板、铲斗门以及岩石破碎设备之上。
问：表面焊道的尺寸和焊接符号怎样表示？

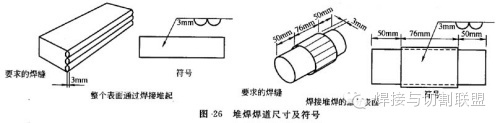

答: 堆焊焊道的尺寸, 是就从工件表面到焊道面而言的, 这也就是堆焊材料的高度。堆焊焊道的尺寸和符号如下图标所示句号。
