那天验收, 很是干脆明晰, 焊缝一次性通过, 图纸上的符号, 与现场焊工的做法, 完全契合, 未出现返工情况。看似平常, 实则背后有着一套符号, 将设计与施工紧密相连。倘若符号画错, 焊工依样操作, 而后上面再来修改工作, 损失就绝不只是单纯地浪费时间这般简单了。

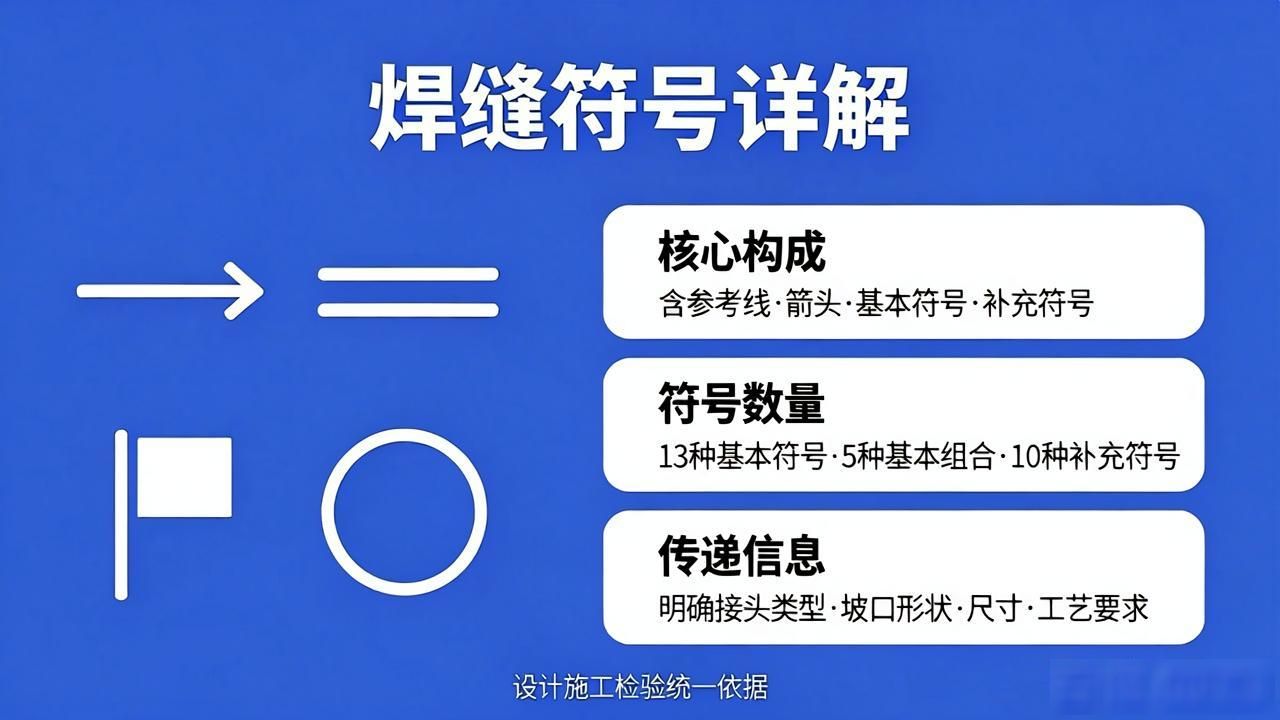

将焊缝符号视作图纸的“说话方式”是最为直白的, 图上运用一套标准化的符号, 把接头类型写清楚, 把坡口形状写清楚, 把尺寸写清楚, 把做法写清楚, 目的在于让设计端与施工端不产生冲突, 设计师借助这些标记表达其想要的接头与工艺, 检验环节依据这些去操作, 现场亦依据这些去操作、去检验, 说实在的, 图纸有时会使人困惑, 依靠符号才能将意思确定下来, 条件是你会识图, 明白那些约定俗成的规则。

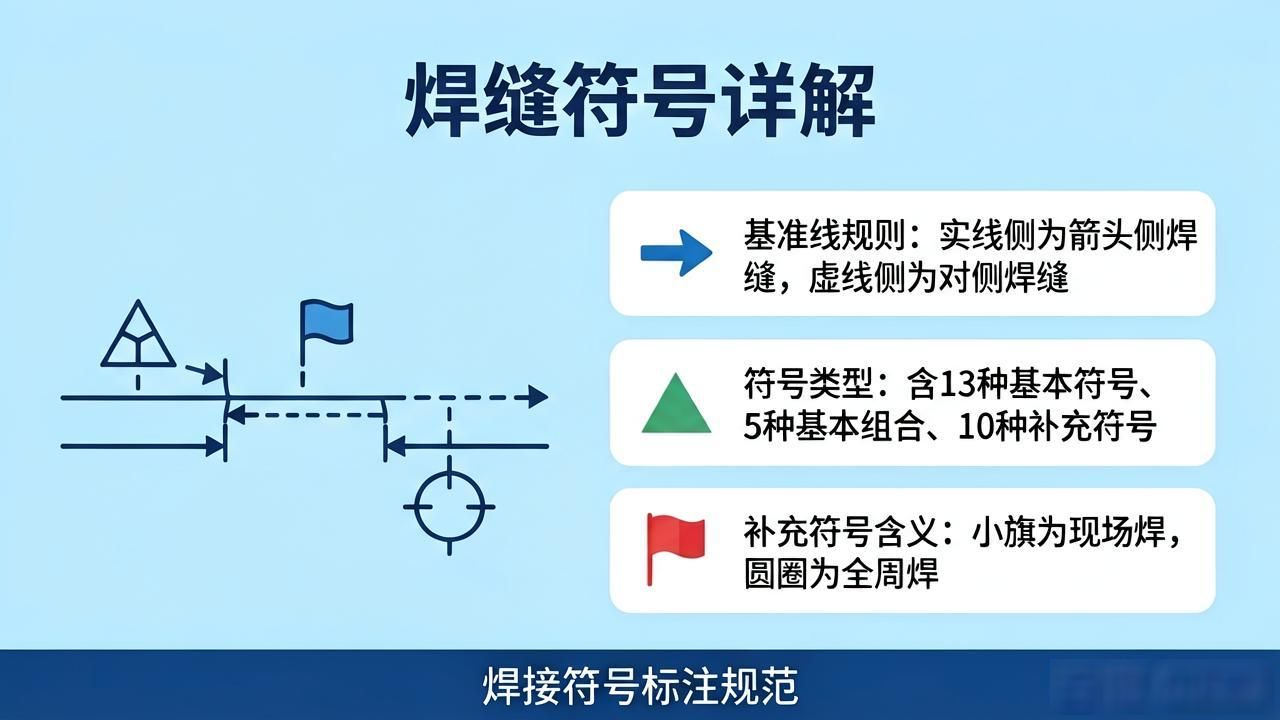

什么样的模样是符号呈现出来的呢? 关键的要点在于那一条基准线。基准线存在着两种呈现的方式呈现, 一种是实线, 另一种是和实线平行的虚线, 箭头是从某个地方指向接头处去的处于接头指去。箭头所指向的那一侧地方, 一般而言使用基准线上面实线那一侧的符号做出相应的说明；当虚线那一侧有符号标注、那就透露得知、表明了另外一面也存在着焊缝情况。围绕四周着在这一根状的基准线, 经常会出现的要素数量可不少: 有着用来表示焊接的符号本体（比如说对接形式、角焊形式、埋弧形式等等样式）、尺寸规格和坡口需要弄成的角度, 焊缝具体的长度数值以及长度数值还有着它们彼此之间的间距范围, 成形方面所需要去实现达到的要求以及需要进行打磨的方式方法, 另外还有补充性质说明的符号以及文字做出的说明阐述。基准线如同主干一般模样, 符号、数字、尾部位置做出的注释就像是挂在上面处的枝桠一样。说白了，看到基准线就知道这张图到底想让现场干什么。

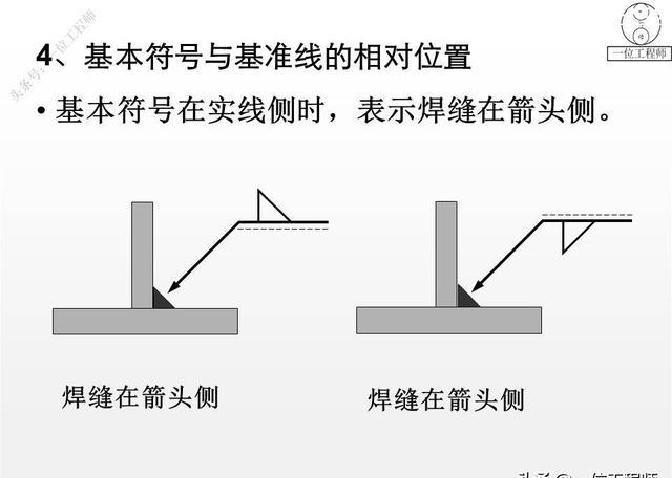

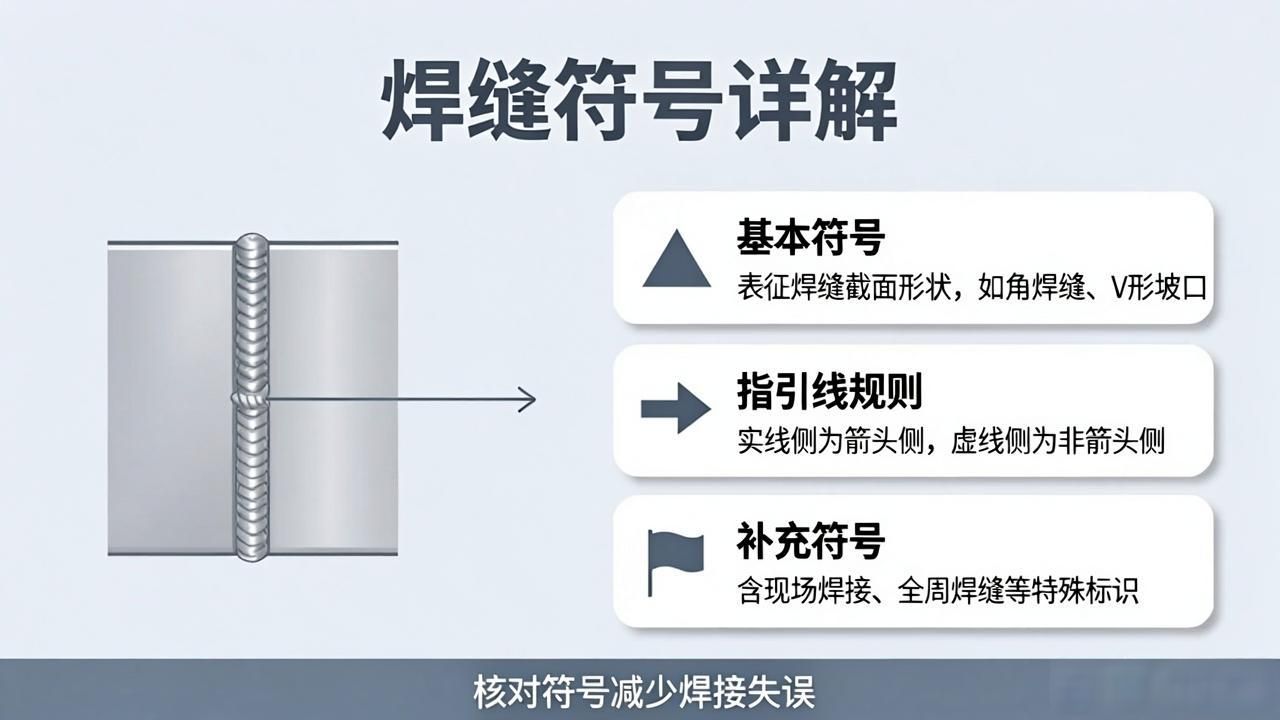

阅读图形时, 要专注盯着其中的细节之处。位于基准线上实线那一侧的标记, 它能够告知你箭头所指方向那一面的接头类型以及尺寸大小；要是虚线那一侧存在标记, 那就意味着对侧同样是需要进行焊接操作的。数字以及字母是紧紧跟随着符号的, 简单来讲就是用以标出坡口角度、根部间隙、焊缝长度或者间距。此外, 存有一些补充记号是十分关键的：一般情况下, 一个圆圈通常是代表环焊的, 波浪线或者箭头末端处的特殊标记, 则会标明这究竟是现场焊接还是车间焊接、是人工焊接还是机械化焊接；成形符号会注明是需要保留坡口还是要打磨成平面的。在尾部的那个部位, 常常会写上焊接工艺号, 或者是焊丝牌号, 亦或是存在特殊要求, 当其出现于尾部时就按照那个去执行, 千万不要擅自自作主张地改变方法。细节对于成败这件事起着决定性作用, 在图纸上哪怕只是存在一点微小偏差, 在现场时都会被放大从而引发出形成一堆麻烦的情况出现。

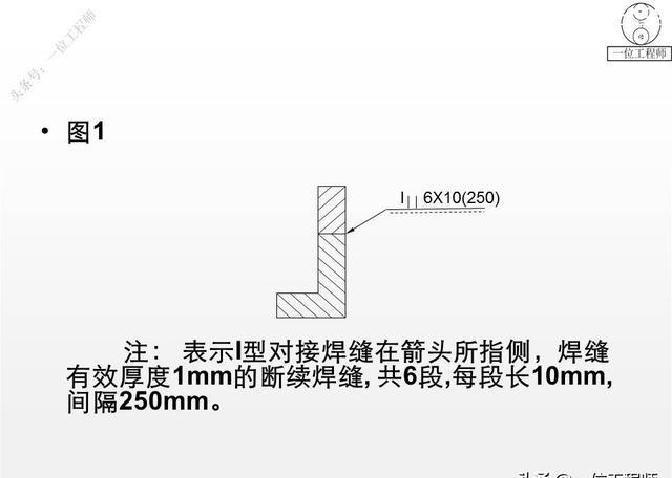

进行标注之时候, 投影关系以及位置对应应当弄清楚透辟。要是图纸存有很多各不相同视图之时, 焊缝符号应与视图之投影关系保持统一一致没有差异地方。换而言之加以诠释这样来讲, 箭头所朝向的方向是哪里, 基准线上书写记录的内容就指向哪一个面。实际操作过程当中经常会走的流程大致情况是如此这般: 首先要确实认无误接头类别还有需要进行焊接的面；顺随其后在基准线上依据箭头一侧或者相反一侧安置摆放好符号；紧接着逐一将相应尺寸、长度、间距、成形要求按指定规定标准位置填写上去；最终在尾部位置补充完善添加进去焊接工艺或者表示记录所用到一些材料代码情况。比如说, 要绘制出一个呈现V形坡口样式的对接接头, 箭头需指向该接头, 接着在基准线上描绘出V形坡口符号, 同时在其旁边要清晰写明坡口角度、根部间隙、焊缝长度以及间距, 然后在尾部注明焊丝型号和焊接等级, 如此这般现场便可以依据图纸进行施工, 免得老是过来询问这询问那。
发图之前, 要对好几项进行多方核对, 其中包括箭头的指向方向, 实线与虚线之间的对应关联, 以及尾部所给出的相关说明。最让人感到无奈且无语的是, 其符号书写得十分模糊, 而大家又都并不愿意去进行更多次的确认, 最终导致在现场出现按错面的情况, 或者遗漏工艺要求。嗯, 这个事情, 只要细心一些就能减少出现问题。
