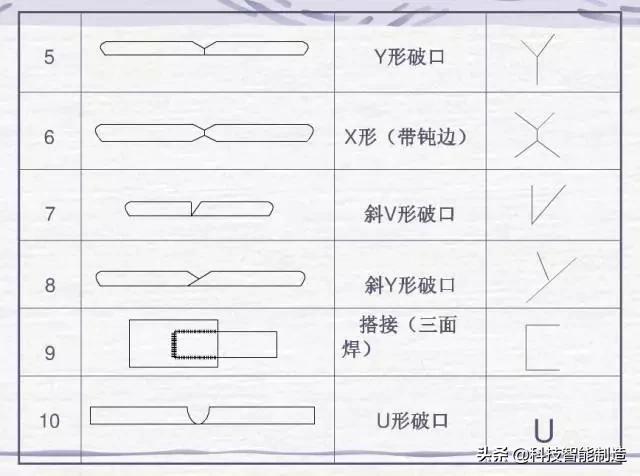

基本坡口符号

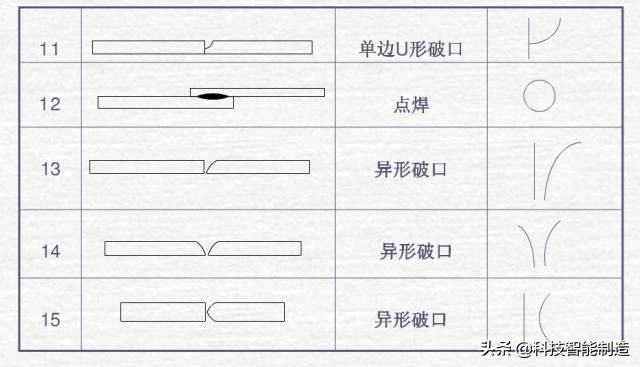

坡口符号
（注：图中“破”应为“坡”）

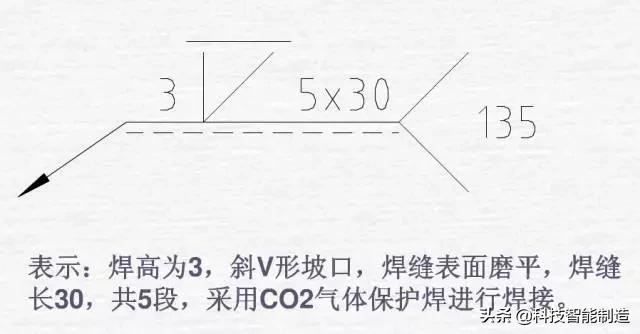

焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上，焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字去进行表示, 其标注处于指引线的尾部位置。常用焊接方法的代号呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 能够运用“/”予以分开, 左侧部分表示正面（或者盖面）的焊接方法，右侧则表示背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 后续运用手工电弧焊进行盖面操作, 那么就表示成 141/111。

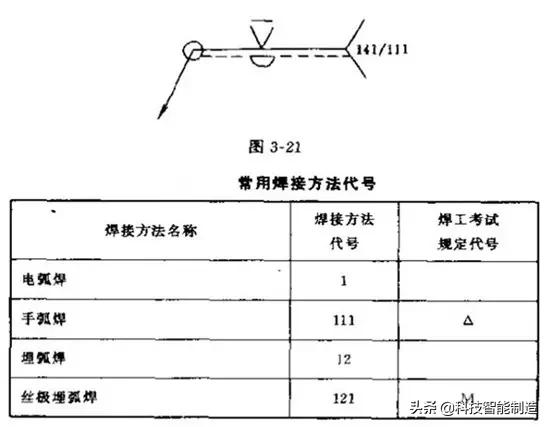

标注示例中, 焊缝符号以及焊接方法代号, 见图3-21。V形坡口对接焊缝由该图表示, 背面进行封底焊, 正面焊缝表面是齐平的, 焊接方法里打底焊采用手工钨极氮弧焊, 盖面焊还有封底焊采用手工电弧焊。

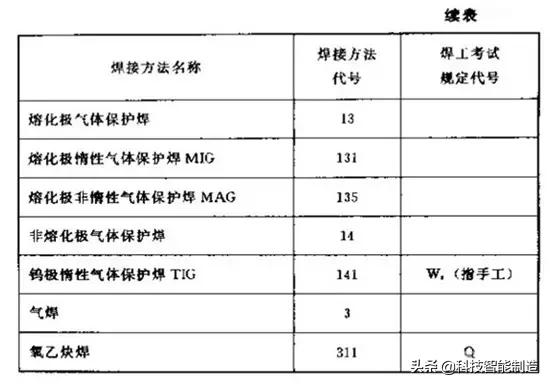

焊接方式代号
焊接符号表示方法

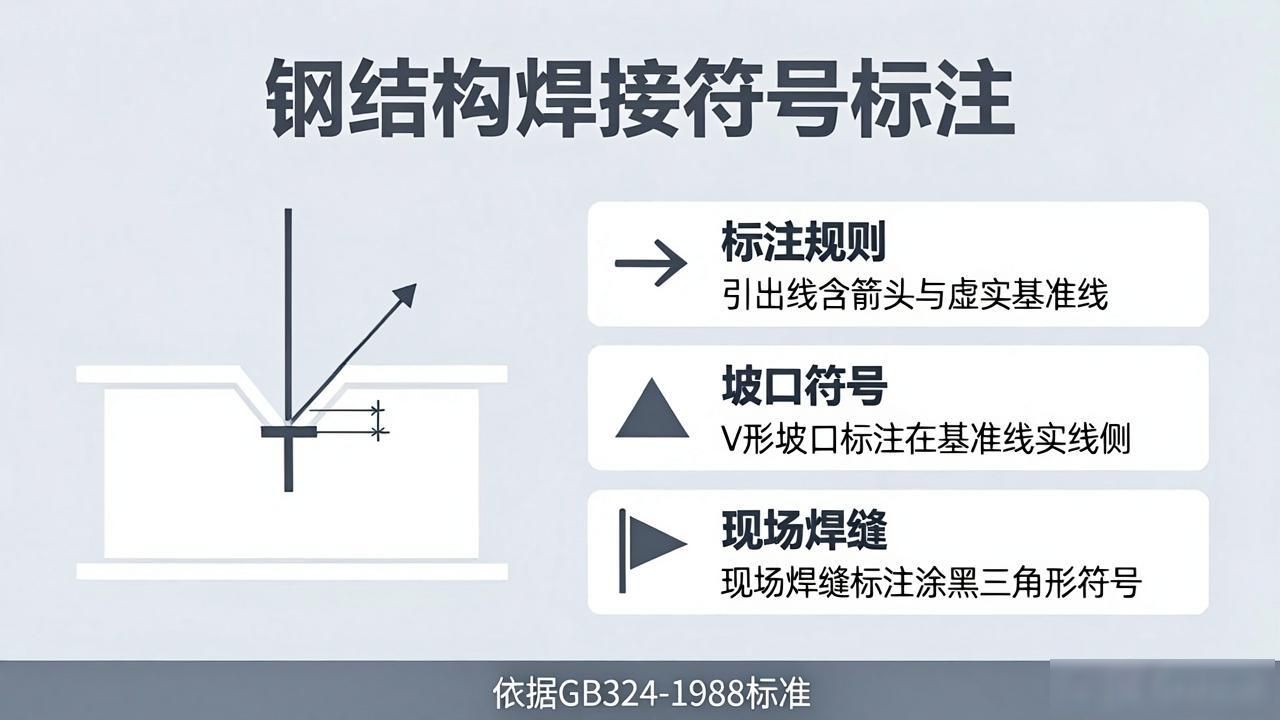

要依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般是属于建筑学科的, 是属于建筑行业的, 所以在钢结构焊接符号的标注当中常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。

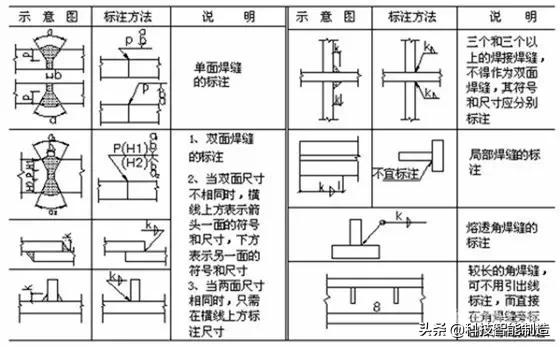

钢结构焊缝符号表示的方法及有关规定
1、焊缝引出线, 是由箭头以及两条基准线构成的, 其中一条呈现为实线, 另一条呈现为虚线, 它们的线型皆属于细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在其在下侧, 另外呢, 基准线一般而言是得以与图样的标题栏保持平行态势的, 而仅仅是在存在特殊条件的 之下, 才会与标题栏呈现垂直状态, 是这样。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、通常情况下, 箭头线与焊缝相对的位置, 一般没有特别的要求, 然而，当标注单边形焊缝的时候, 箭头线需要指向带有坡口那一侧的工件。
6、基本符号、补充符号, 和基准线相交, 或者相切, 与基准线重合的线段, 要用粗实线表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线，尺寸数字原则上也是粗实线, 尾部符号为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形里头, 若焊缝形式、断面尺寸、辅助要求皆一样, 那就仅能选一处去标注焊缝的符号以及尺寸。并且要加注“相同焊缝的符号”之标识, 此相同焊缝符号乃是3/4圆弧, 画于引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号里头, 其分类编号运用A, B, C……在同一类的焊缝当中, 可以挑选一处来标注代号。

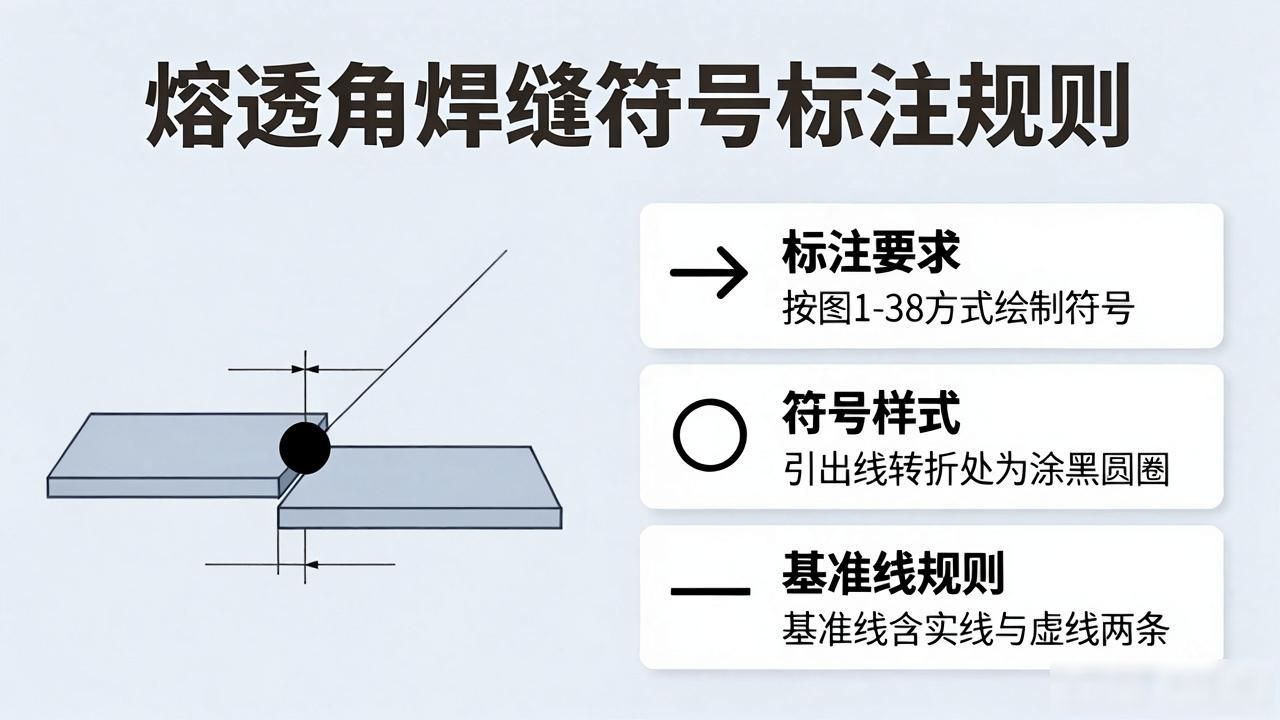

9、要按图 1 – 38 的那种方式去做熔透角焊缝符号的标注, 熔透角焊缝的符号是用于在引出线转折处绘制且为涂黑圆圈样式的标点。
10、采行形状之中相对较长的那种角焊缝, 像是用于焊接实腹钢梁的翼缘焊缝这般, 能够不借助引出线作出标注, 而是径直在角焊缝的旁边标注焊缝尺寸的数值K。
11、若在连接长度范围之内, 仅仅只是局部的区段存在焊缝的情况, 那么就要按照图1 – 40来进行标注, K所代表的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 于此同时要标注焊缝符号, 在焊缝的地方添加中实线用来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 形成的要是单面焊带双边不对称坡口焊缝, 那么引出线箭头所指方向可是较大坡口一端的焊件哦。
14、表示围焊缝的符号环绕工做件的周围, 它用圆圈来展现, 画在引出线转折的地方, 还要标注出其焊角尺的寸K。
15、当有三个或者更多的焊件共同进行焊接的时候, 那些焊缝是不能对于双面焊缝来进行标注的, 焊缝所对应的符号, 以及尺寸, 都应当各自分别去标注。

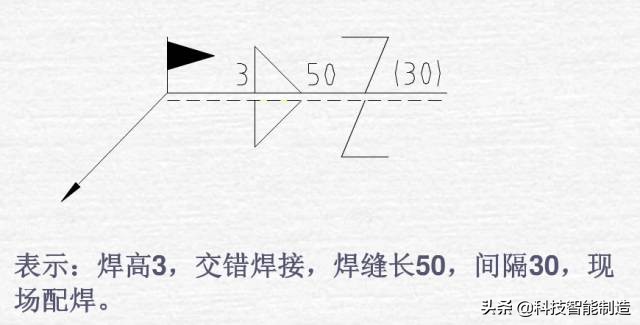

16、于施工现场那里开展焊接操作的焊件, 其具有的焊缝要做标注, 标注“现场焊缝”这样的符号。现场焊缝符号乃是涂黑的三角形形状的旗号, 它绘制在引出线的转折的地方。
17、在相互焊接的两个焊件里头, 要是仅有一个焊件带有坡口时（像单面V形这种情况）, 引出线的箭头是朝着带坡口的那个焊件指的。

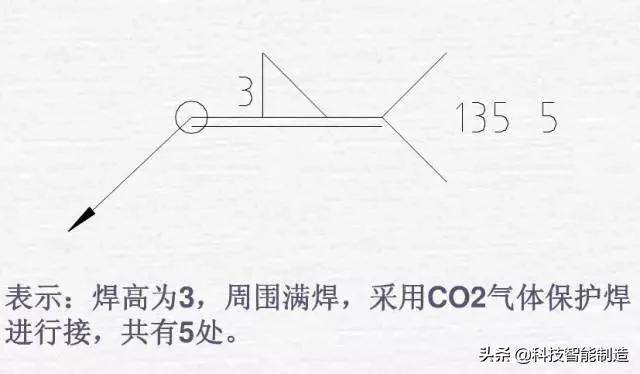

举例

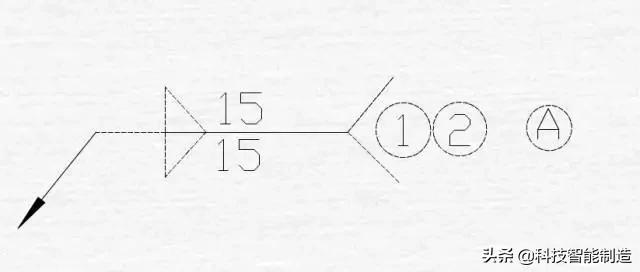

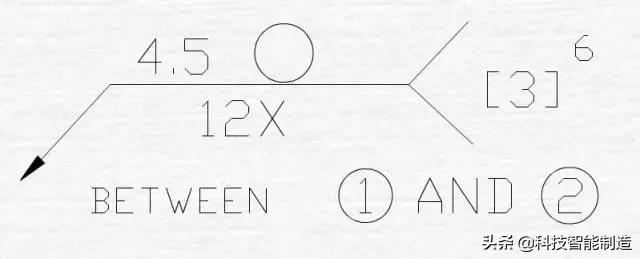

欧美焊接符号举例

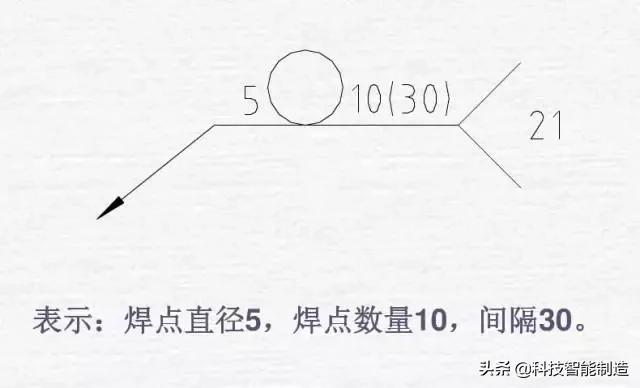

4.5——表示焊点直径

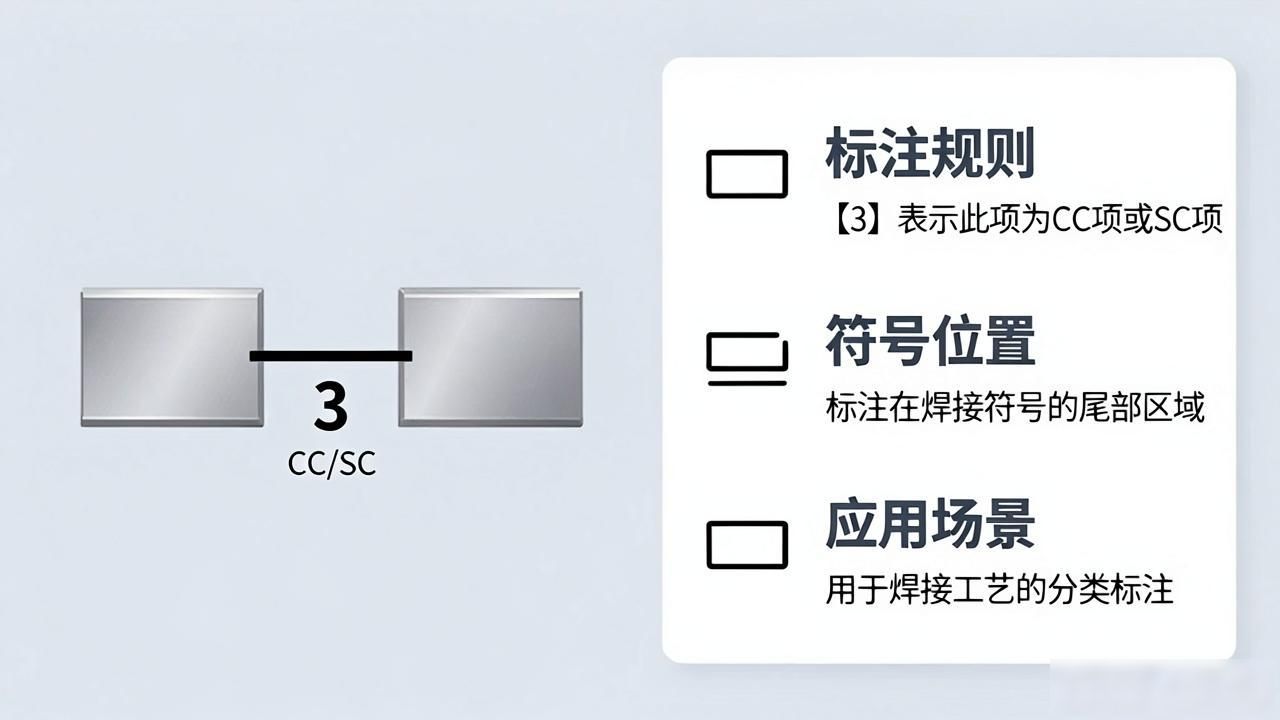

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件两点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
