用于表示焊缝形状、尺寸以及焊接方法等信息的焊接符号, 是一种工程语言。这些符号对确保焊接结构的质量以及正确性而言至关重要。这儿是一些常见的焊接符号和它们的解释:
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号
在用于焊接的那类图纸之上, 焊接符号常常会跟指引线、基准线以及尺寸标注一块儿去使用, 进而以此形成一个完整的关于焊接的标注系统。这些符号以及标注合起来共同去描述焊缝的具体要求, 以此确保焊接的整个过程能够依照设计所规定的要求来进行。
焊接符号是有遵循一定国家标准与规范的, 像GB324、ISO 2553、AWS A2.4这类, 这些标准对焊接符号的绘制方法做了规定, 对尺寸配比做了规定, 也对标注规则做了规定, 目的是保证焊接符号的一致性以及可读性。
一.焊缝的基本尺寸及相关概念
1. 焊趾：
焊缝表面与母材的交接处。
2. 焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
3. 焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

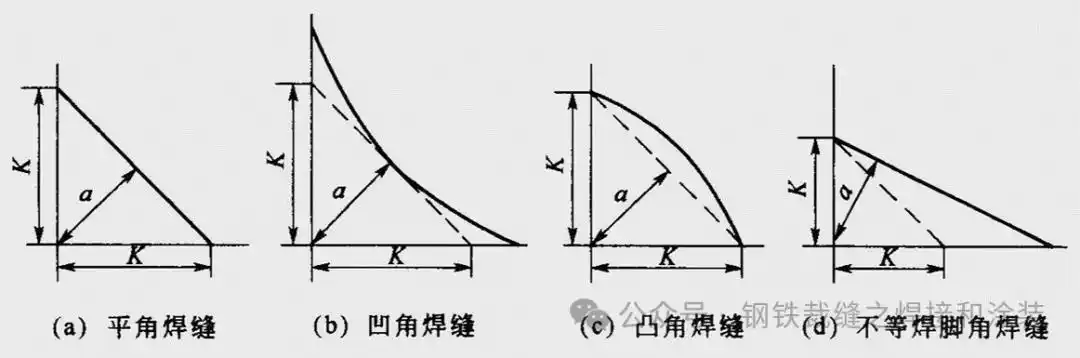

4. 焊脚尺寸：
在角焊缝横着的截面里头, 画出的最大的那个等腰直角三角形当中, 直角边的长度。
5. 焊脚：
于脚焊缝的横截面里, 自一个直角面上的焊趾之处, 至另一个直角面的表面, 所呈现的最小距离。
6. 熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
7. 焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
8. 余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
9. 焊根：
焊缝背面与母材的交接处；
10. 弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
11. 熔池：
进行熔焊时, 在焊接热源发挥作用的情况下, 焊件上面所形成的, 有着一定几何形状样子的, 液态金属的其中一部分。
二.焊缝的基本搭接形式
常用于焊接的接头有, 对接接头, T形接头，十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等等。
三. 焊缝的基本坡口形状

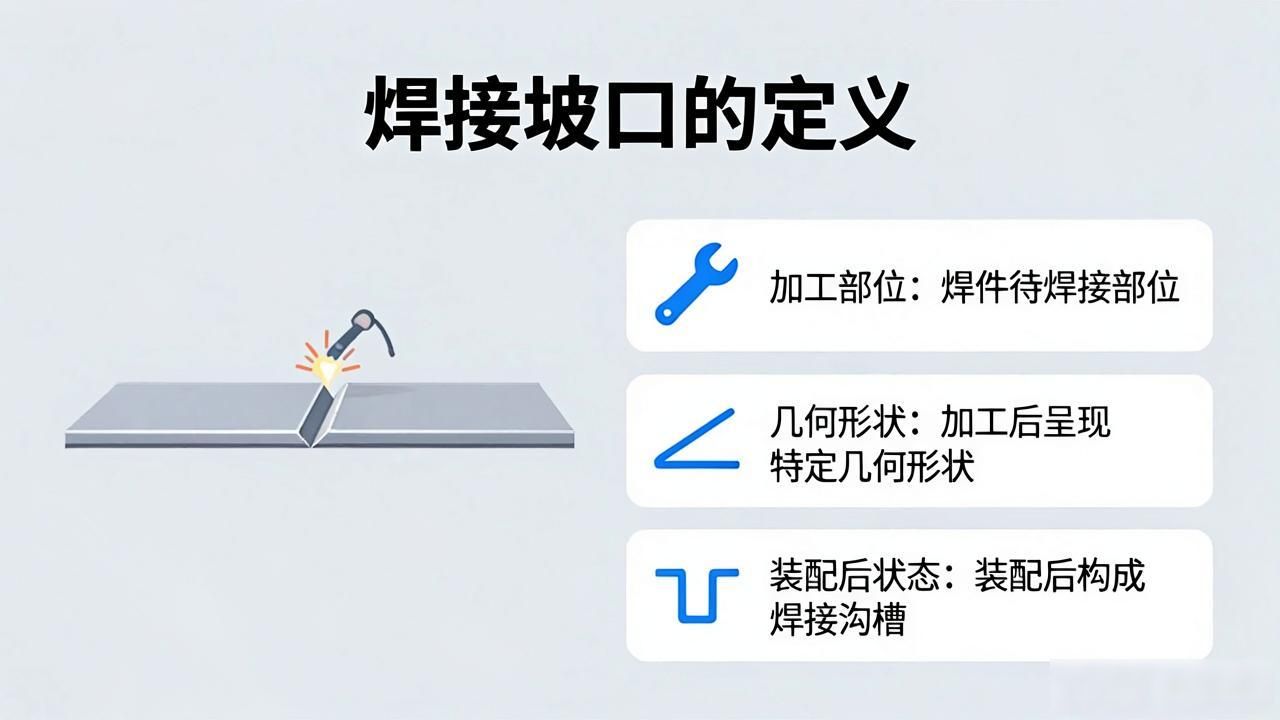

坡口, 是依据设计或者工艺所需, 于焊件的待焊接部位进行加工, 使得其呈现出一定的几何形状, 并且在完成装配之后所构成的沟槽。
开坡口：用机械、火焰或电弧等加工坡口的过程。
开坡口的目的：
（1）它的目的在于保障电弧能够深入至焊缝根部, 进而使其实现焊透, 同时取得良好的焊缝成形效果, 而且为便于清渣创造条件。
（2）对于合金钢而言, 坡口具备还能起到那调节母材金属以及填充金属比例的作用, 此比例也就是熔合比呢。
板厚不同, 焊接方法有别, 焊接位置各异, 焊接工艺多样, 从而据此来选择, 进而据此作设计, 关乎钢结构的坡口, 其形式以及尺寸。
1) 焊缝中填充的材料少；
2) 具有好的可焊性；
3) 坡口的形状应容易加工；
4) 便于调整焊接变形。
四. 焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。
分类：
1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝；
2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝；
3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝乃是构成焊接接头的主要部分, 对接接头的焊缝, 角接连接的接头焊缝, 属于焊缝的基本样式。
五. 设计和选择焊接接头的主要因素
（1）保证焊接接头满足使用要求；
（2）接头形式能保证选择的焊接方法正常施焊；
（3）接头的形式应当尽可能得简单, 要尽可能地采用平焊以及自动焊这种焊接方法, 较少采用仰焊和立焊的方式, 并且最大应力也要尽可能不设置在焊缝上面。
（4）焊接工艺具备确保焊接接头于设计温度以及腐蚀介质里头正常开展工作的能力。
（5）此焊接, 其变形程度小, 应力亦小, 能够满足施工要求, 所需技术条件具备, 所需人员条件符合, 所需设备条件达标。
（6）尽量使焊缝设计成联系焊缝；
（7）焊接接头便于检验；
（8）焊接前的准备和焊接所需费用低；
（9）对角焊缝而言, 不宜去选择以及设计过大尺寸的焊角, 经过试验能够证明情况是这样的, 大尺寸角焊缝其单位面积的承载能力是比较低的等。
六.焊接接头的表示方法
为了让所设计的结构或者产品, 能够被制造人员准确无误地加工制造出来, 设计人员需要做的是, 把结构以及产品的施工技术条件, 在设计图样、设计说明书等设计文件上面, 详尽地表述出来。
针对焊接接头, 通常设计人员会运用相关标准所规定的焊缝符号以及焊接方法代号去进行表示。
可以采用技术制图方法来进行表示, 然而, 要使用图形或者文字十分详细地去说明焊接接头的焊接加工要求以及相关注意事项, 这是极繁琐而且极为复杂的。
指出焊接接头的类型，指出焊接接头的形状, 指出焊接接头的尺寸, 指出焊接接头的位置, 指出焊接接头的表面状况, 指出焊接的方法, 指出与焊接有关的各项条件, 采用标准规定的各种符号和代号, 这样做是非常必要的, 且要简单明了。
焊缝符号, 是一种符号, 它用于在图纸上, 标注出焊缝的形式, 标注出焊缝的尺寸, 还标注出焊接的方法。
是由GB324《焊缝符号表示法》, 该表示法适用于金属熔焊和电阻焊, 还有《金属焊接及钎焊方法在图样上的表示代号》作出了规定。

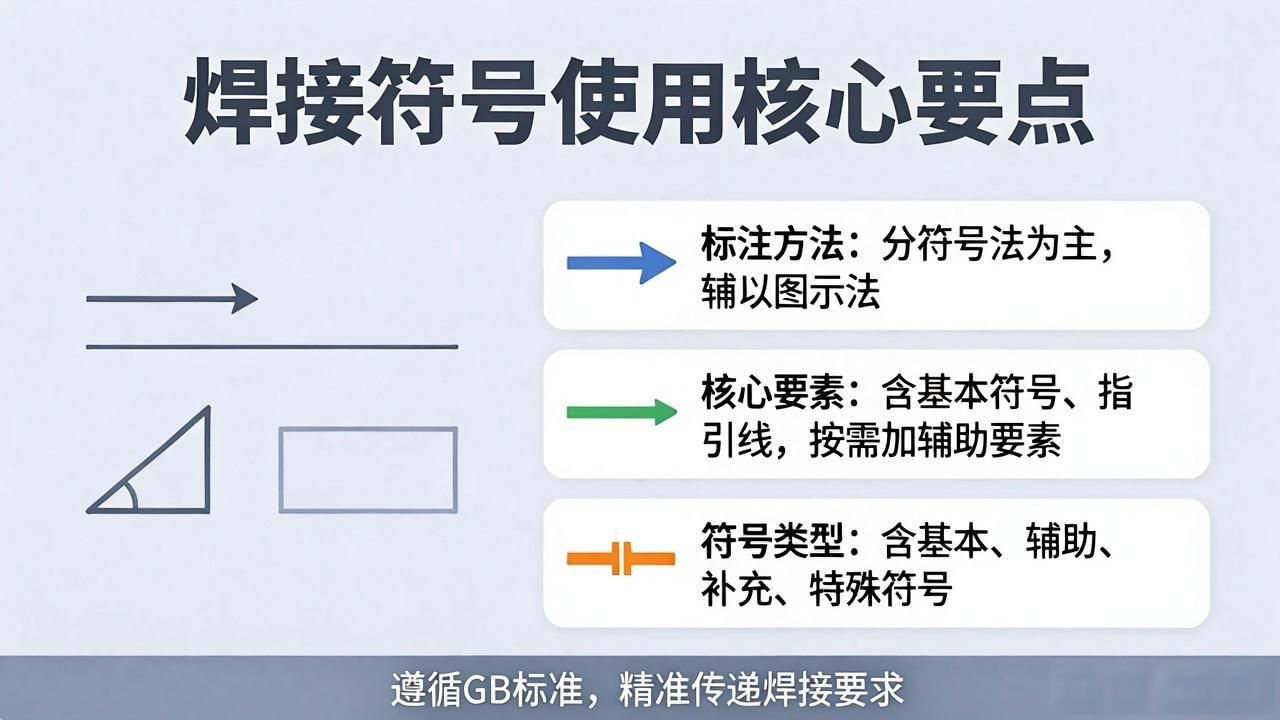

焊缝的符号构成是, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号, 以及指引线。

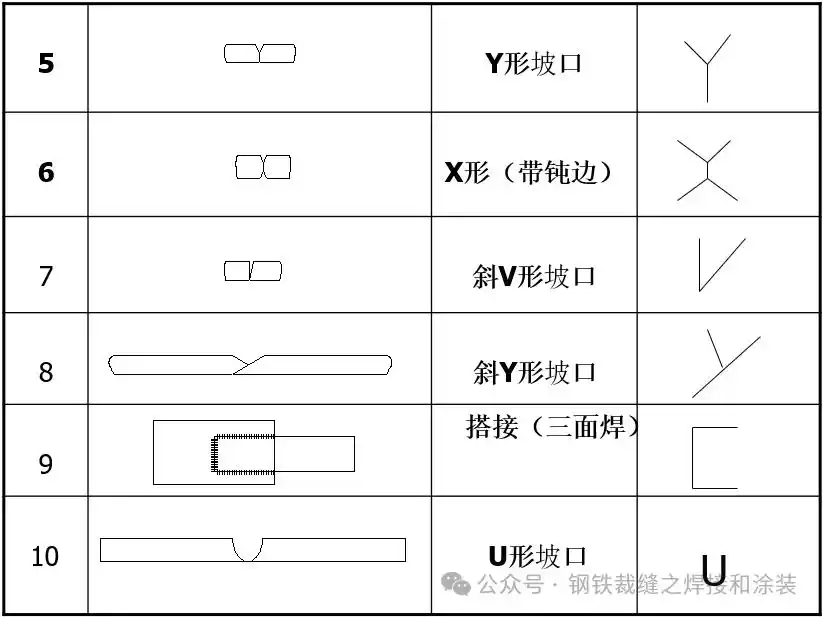

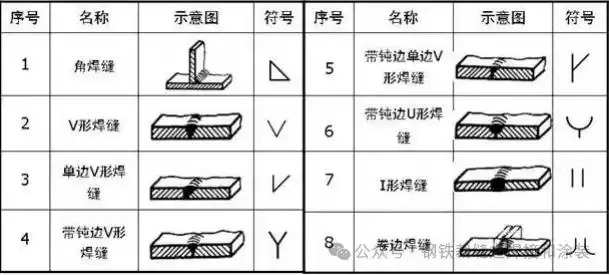

1.基本符号

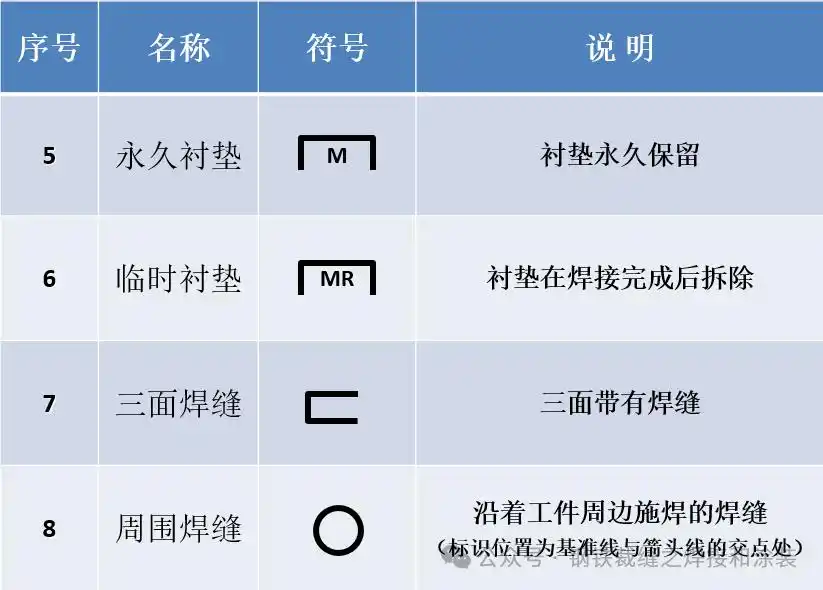

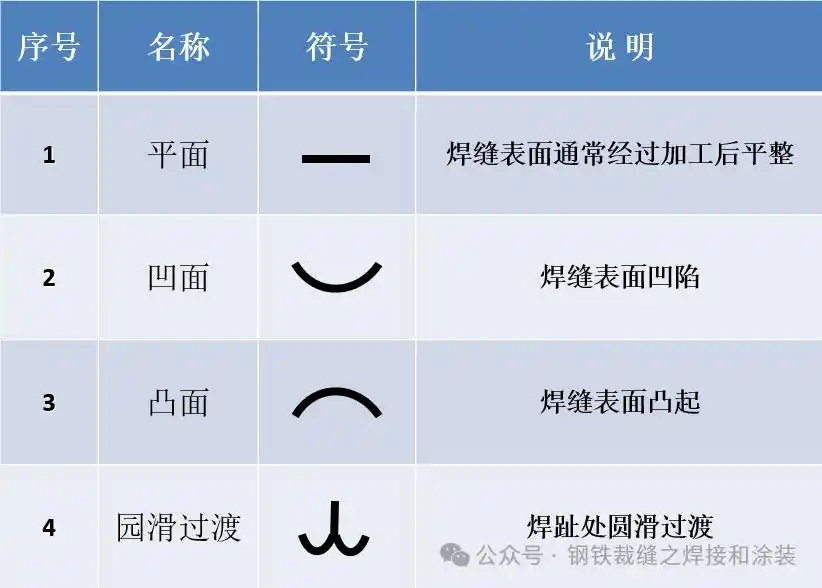

2.辅助符号, 补充符号

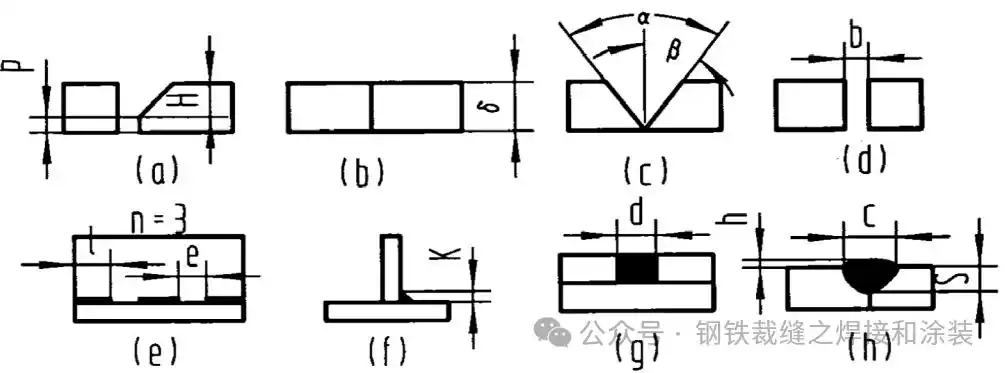

3. 焊缝尺寸符号
焊缝横截面上的尺寸被标注在焊缝基本符号的左侧, 好比钝边高度为P、坡口深度是H、焊角高度为K等这样的情况。当焊缝的左侧未有任何标注且又不存在其它说明的这一状况的时候, 表明对接焊缝是要达到完全焊透的状态。
在焊缝基本符号之处向右侧地方，对焊缝长度方向方面的尺寸予以标注, 像焊缝段数为 n、焊缝长度为 l、焊缝间隙是 e 这样的情况。假设基本符号右侧没有任何标注并且也不存在其他说明, 那就意味着焊缝在整个工件长度方向上处于连续状态。于焊缝基本符号的上面一侧或者下侧的位置, 对坡口角度 α 进行标注；对坡口面角度 β 以及根部间隙 b 进行标注。在指引线的尾部位置标注相同焊缝的数量 N 以及焊接方法。
七.基本符号和指引线的位置规定
1、基本要求
若处于焊缝符号内, 那么会知晓基本符号还有指引线属于基本要素。焊缝所拥有的准确位置一般是由基本符号以及指引线之间的相对位置去确定的, 具体位置为涵盖了哪一些, 其包括着:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置

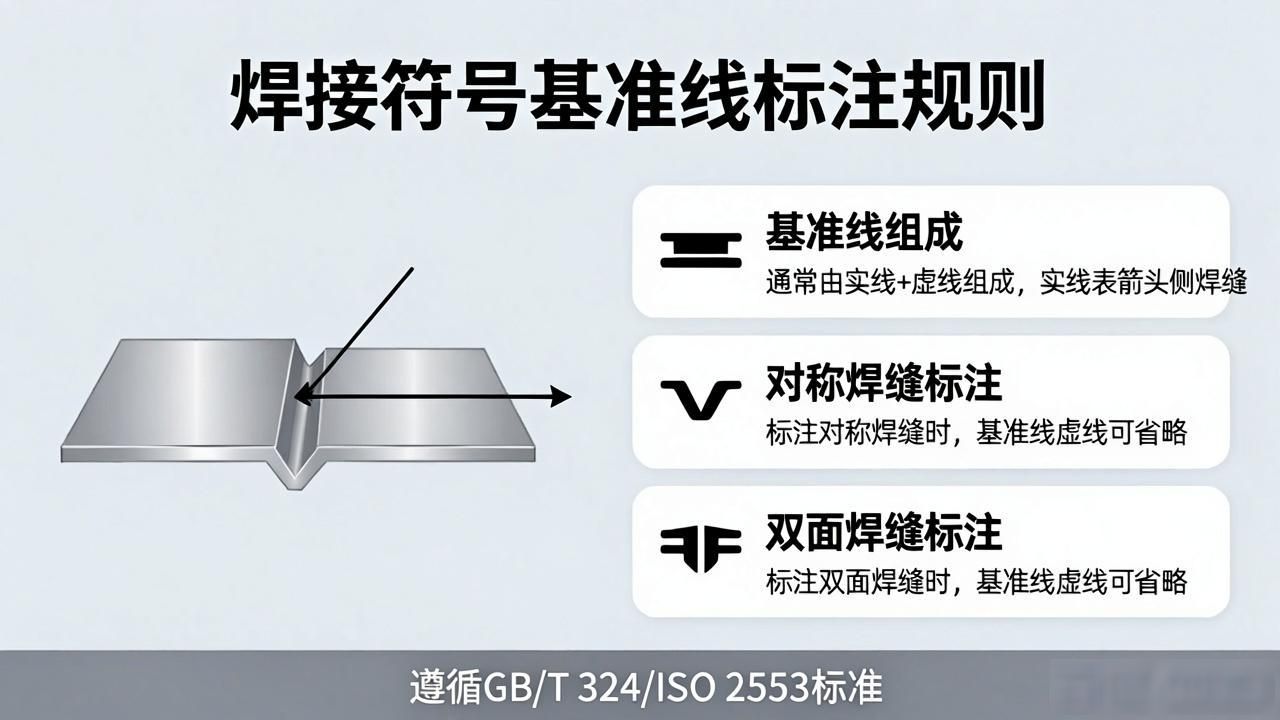

2、指引线

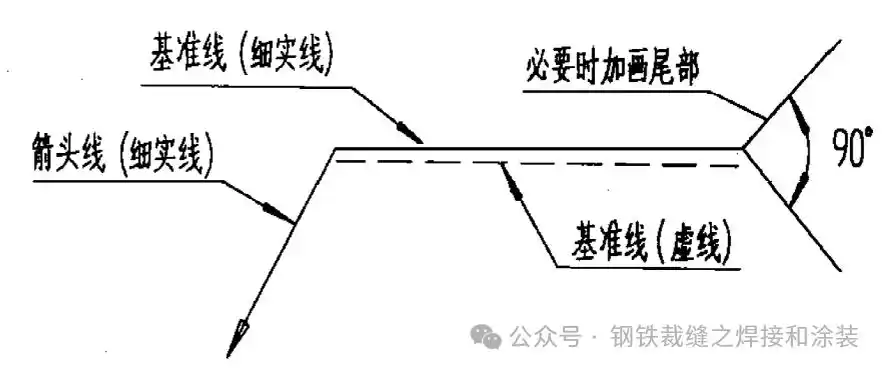

指引线由箭头线和基准线（实线和虚线）组成，见图。
箭头线对于焊缝位置, 一般没特殊要求, 当箭头线直接指向焊缝时, 能指向焊缝正面或反面, 不过当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线应指向有坡口侧的工件, 箭头线应指向有坡口一侧的工件, 基准线的虚线也能画在基准线实线上方。
当直线状那样的箭头线径直朝着焊缝的方向时为止作为基准, 基本运用的符号应该标在实际使用的线一侧, 就好象展示当中的角焊缝符号里面的角焊缝符号那样。当有方向性表示的箭头线指向焊缝处于的另外一侧的时候, 当有方向性表示的箭头线朝着焊缝为别的一侧方位这一条件成立的时候, 基本运用的符号应该标实在的线上侧位置的基准线的那一侧的部位处才可以。
标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
A区, 它属于主要的那个功能区, 在此区域要去标注基本符号, 以及特殊符号, 还有补充符号当中的垫板符号, 另外还要标注辅助符号里的平面符号, 以及凸面符号, 还有凹面符号。
B区, 它属于补充功能区, 其布置位置是在A区的上方或者下方, 它负责标注焊缝尺寸里头的坡口角度α, 以及坡口面角度β还有根部间隙b。
C区, 于基本符号的左侧之处, 去标注焊缝横截面上的尺寸符号以及数值, 这些尺寸符号和数值包含钝边p，还有坡口深度H, 以及焊角尺寸K, 另外有余高h, 再者是焊缝有效厚度S, 还有根部半径R, 同时包括焊缝宽度C以及熔核直径d。
D区, 于基本符号右边, 标记交错焊缝符号, 标明焊缝纵向, 也就是长度方向的尺寸数值, 像焊缝段数n值, 焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
对于 G 区, 要去标注补充符号里的尾部符号, 在尾部符号之后, 要去标注相同数量的焊缝条数 N 的值, 还要标注焊接方法的代号, 以及焊缝质量状况和检测所要求达到的标准。
常用焊接方法在图样的表示代号

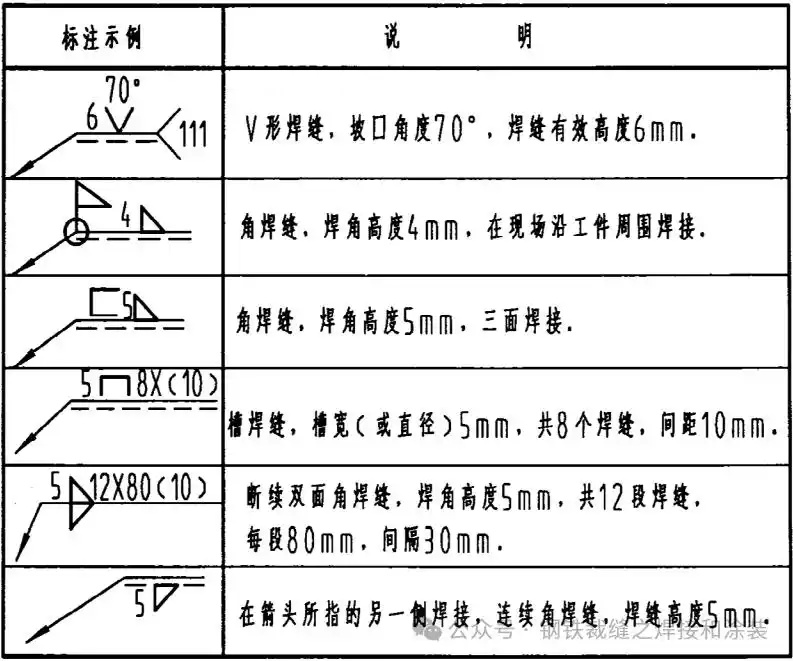

常见焊缝标注及说明：
如下面所示标注着断续焊缝, 其中, n代表焊缝段数, 焊缝长度（不算弧坑）是这样表示, e指的是焊缝间距。
常见的焊缝标注错误。
八. 国际焊接符号标注的差异
1. 在国标里, 基准线和箭头侧, 指引线是由一条实线以及一条虚线构成的, 于欧标中, 同样如此, 然而美标不一样, 美标仅仅只有一条实线当作指引线。
国标以及欧标箭头所指的那一侧, 是标注在实线基准线的其中一边, 存在可能是在这条线之上, 或者是在这条线靠下的位置, 就如同下面所给的图示那般；美标箭头所指的那一侧, 仅仅能够标注在实线基准线朝着下方的一侧, 此一侧无论其下方空间拓展与否。不管是国标连带欧标这样的情况，还是美标的情形, 倘若存在坡口这种状况的时候, 箭头通通都得指向坡口所处的那一厢侧面, 就像下面所呈现的图示那样。

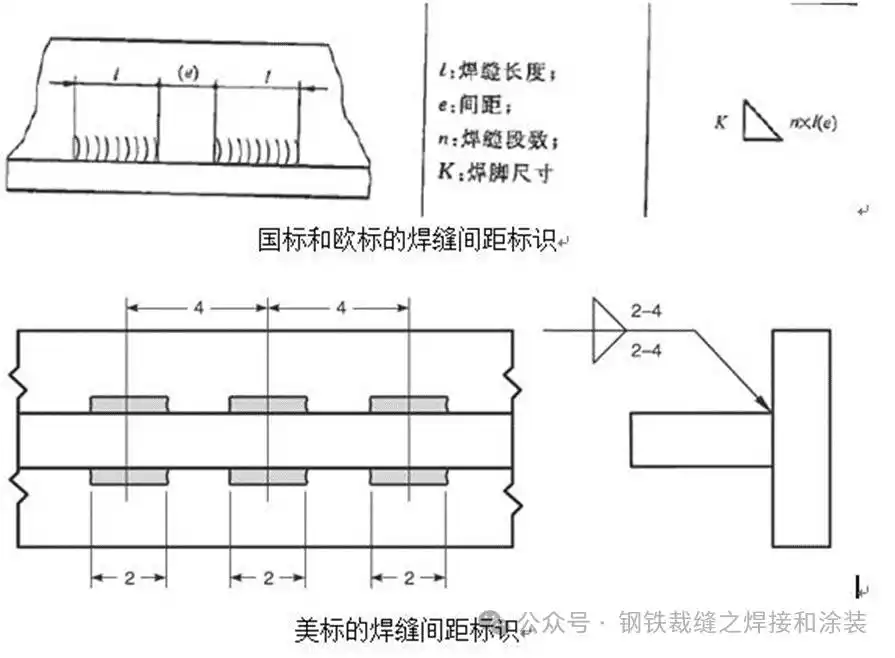

2. 国标所定义的断续角焊缝间距, 是两段相邻焊缝尾首端的距离, 欧标同样将其定义为两段相邻焊缝尾首端的距离, 美标定义的断续角焊缝间距却是两段相邻焊缝中心的距离。而且, 国标和欧标标注断续角焊缝间距的方式, 与美标存在差异, 既为国标和欧标常常把该间距标在括弧当中, 美标却于破折号后进行标注。
3.点焊缝
国标的点焊缝数, 被标于圆的后侧部位之处, 情形如下图示；此外, 欧标的点焊缝数量, 同样是标在圆的后侧位置那儿, 如下图示；而美标的点焊缝数量呢, 是标在圆的上下侧地方, 如下图示。
4. 用于表示焊接位置的符号, 国际上对于焊接位置符号有着两个主打的标准化的规定, 其中一方面呢是美国的标准ASME IX以及AWS A3.0, 另一方面还有国际通行的标准。这两套标准在针对焊接位置符号的表达方面呈现出明显的不同之处。比如说, 美国标准采用1G这样子的方式来指代平焊, 2G用来指代横焊, 与此同时国际标准也有着各自对应的符号表示。
这些有别之处体现出不一样的国家或者地区于焊接符号标注这儿的习惯以及规定。在实际运用当中, 要依据具体的标准还有规范去做焊接符号的标注, 以此保证信息的精准传达以及焊接工艺的正确施行。与此同时, 对于牵涉国际合作的焊接项目, 得格外留意不同标准之间的差异, 防止因标注不妥而引发的误解或者错误。
