最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

前言: 要想更好地使用, 首先得知道焊接符号以及标注的定义, 网上广泛流传的焊接符号教程是依照GB/T324 – 1988焊接符号表示方法来做的, 然而如今国标已提升为GB/T 324 – 2008焊缝符号表示法了, 情况如下所示:

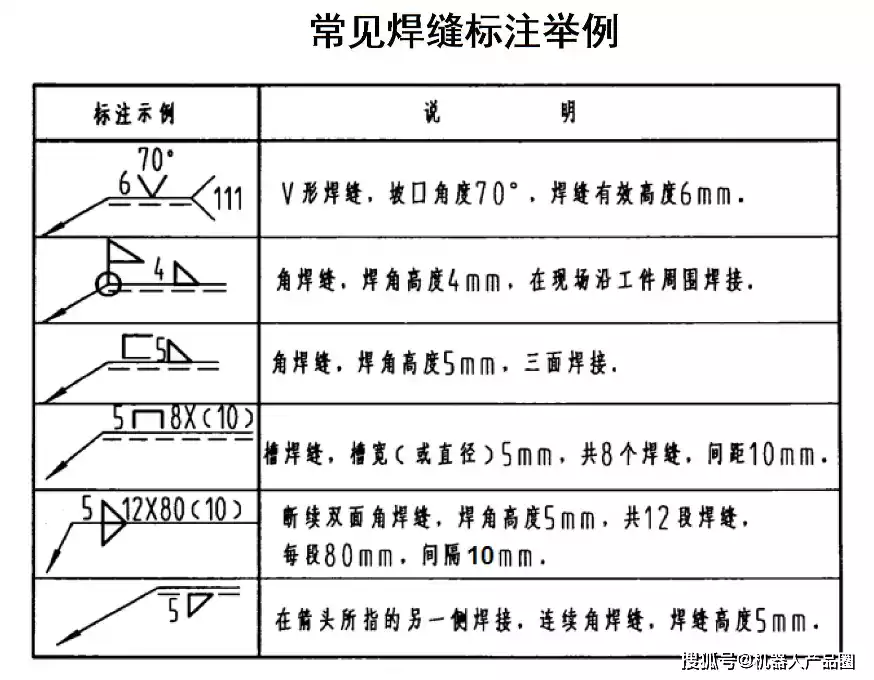

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

符号标注法是焊缝标注的主要方式, 必要时允许辅以图示法；表示焊缝的长短时采用, 连续或断续的粗线标志连续或断续焊缝；焊缝剖面形状, 在需要时通过绘制局部剖视图或放大图来表示；焊前方口形状, 以细实线绘制等等标点符号。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注拥有诸多要素, 其中, 焊缝基本符号以及指引线组建起了焊缝的基本要素, 这属于必须要进行标注的内容。

在超出焊缝基本要素的情况下, 于有必要之时, 还应当去加注别的辅助要素，像是辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺等相关内容。

3、焊接符号及标准

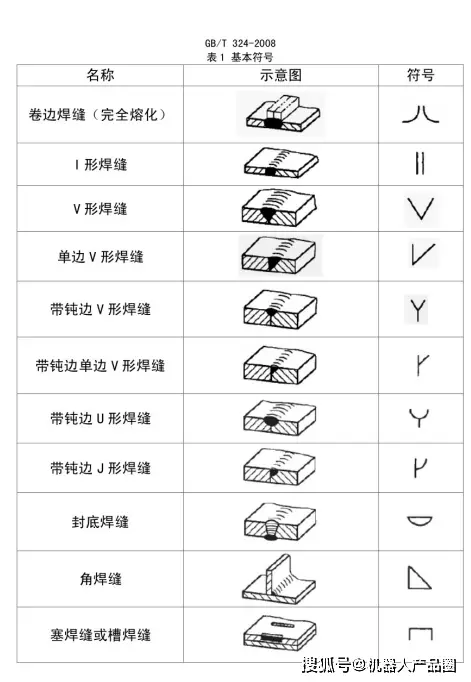

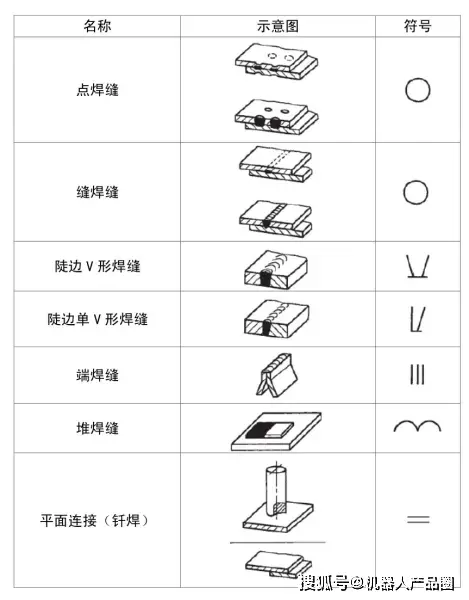

（1）焊缝基本符号是用于表示焊缝横断面形状的符号, 其数量共有20个, 以前仅有13个, 具体内容详见GB/T 324 – 2008焊缝符号表示法, 比如:

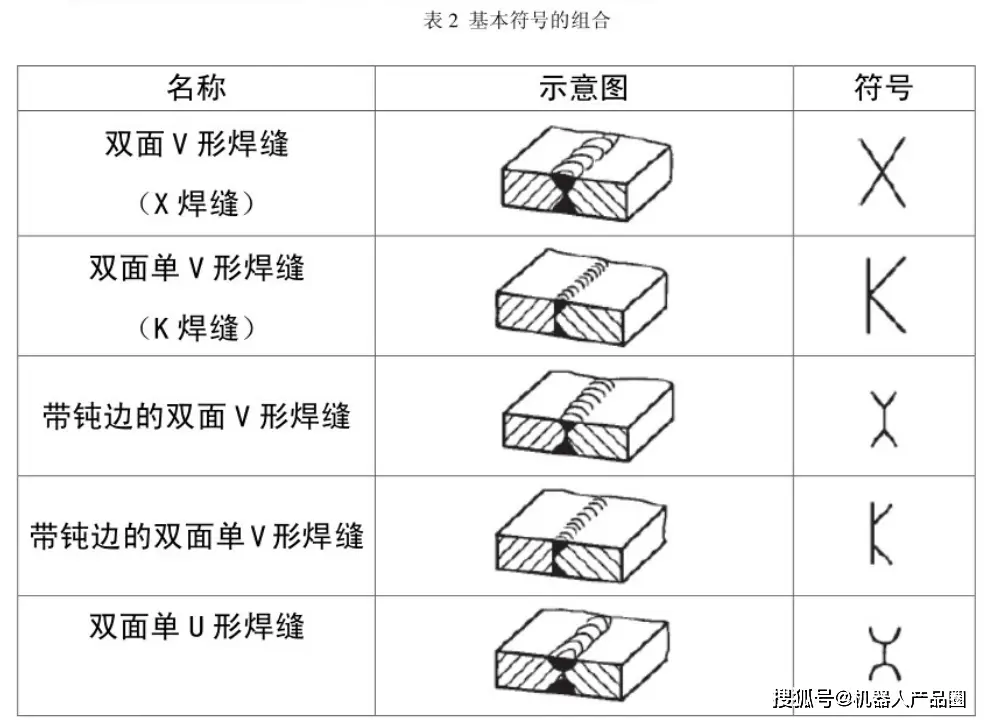

（2）将基本符号进行组合, 在对双面焊焊缝或者接头加以标注的时候, 其基本符号能够组合起来运用, 这是新增的情况, 辅助符号已不存在了。

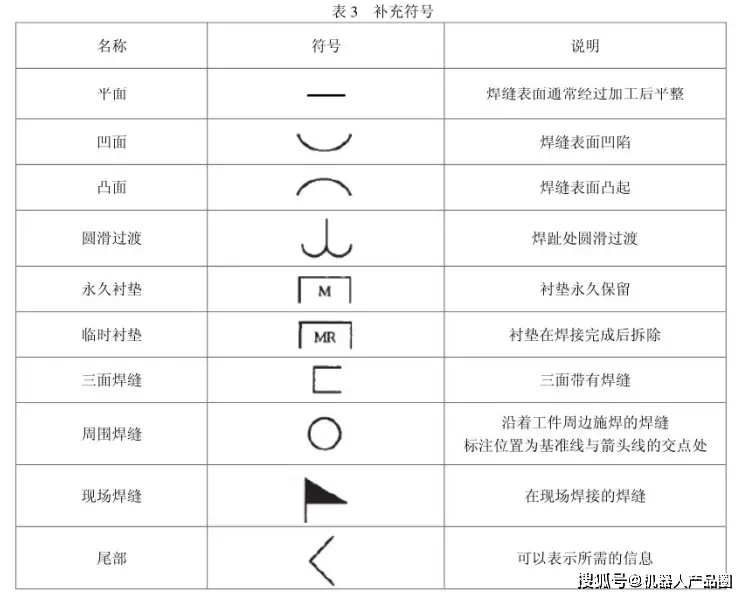

（3）补充符号用于对关涉焊缝或者接头的一些特征（像是表面形状、衬垫、焊缝分布、施焊地点之类）加以补充说明, 以往仅有5个补充符号。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

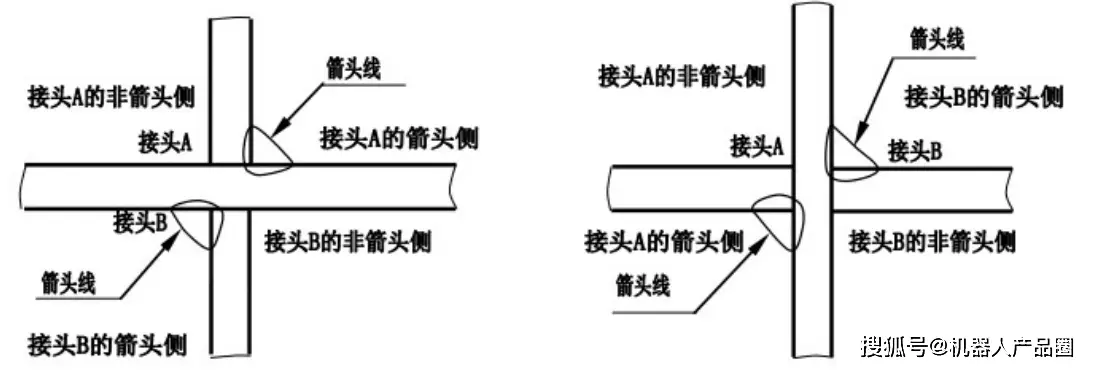

朝着箭头所直接指向的那个接头的一侧, 被称作是“接头的箭头侧”, 而和它相对的那一侧, 就被叫做是“接头的非箭头侧”。

（3）在通常情况下, 基准线一般是应当和图样的底边保持平行的, 而在存在必要的情况下之时, 它也能够与底边实现垂直。

实线和虚线的位置可根据需要互换。

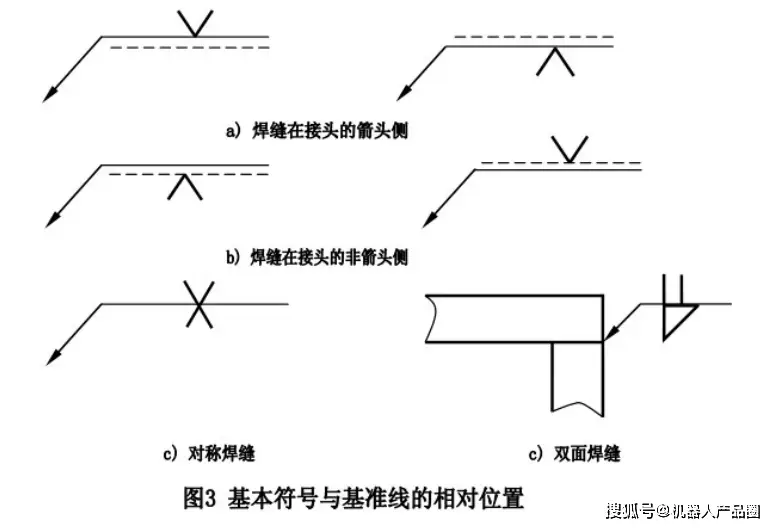

基本符号与基准线的相对位置

当基本符号位于实线那一侧的时候, 这意味着焊缝处于箭头所指的那一侧, 可参考图3a)。

——当基本符号处于虚线那一侧的时候, 这意味着焊缝处于并非箭头所指的那一侧, 详细情况可参照图3b)。

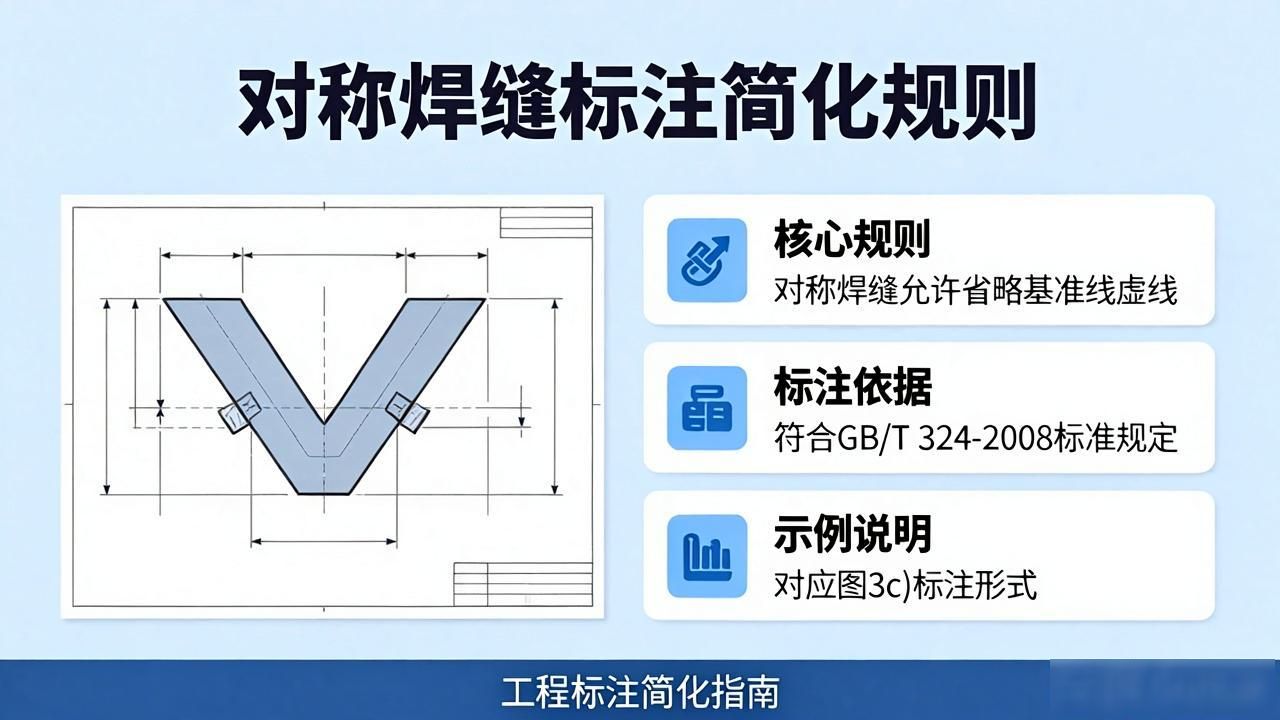

——对称焊缝允许省略虚线， 参见图 3c)；

当下, 处于明确了焊缝分布位置的一种状况时, 存在部分双面焊缝, 其也能够省略虚线, 可去参见图 3d)。

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

——坡口角度被标注在基本符号的上侧或者下侧, 坡口面角也被标注在基本符号的上侧或者下侧, 根部间隙同样被标注在基本符号的上侧或者下侧。

——相同焊缝数标注在尾部；

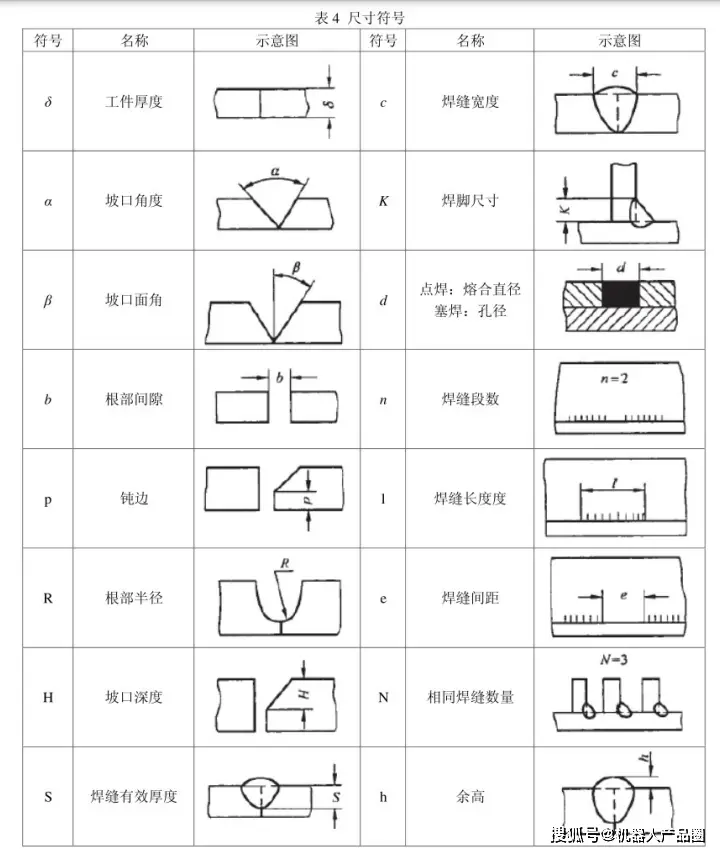

尺寸较多, 不易分辨, 此时, 在尺寸数据前方, 标注与之相应的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

不在焊缝符号中标注确定焊缝位置的尺寸, 该尺寸要标注在图样上。

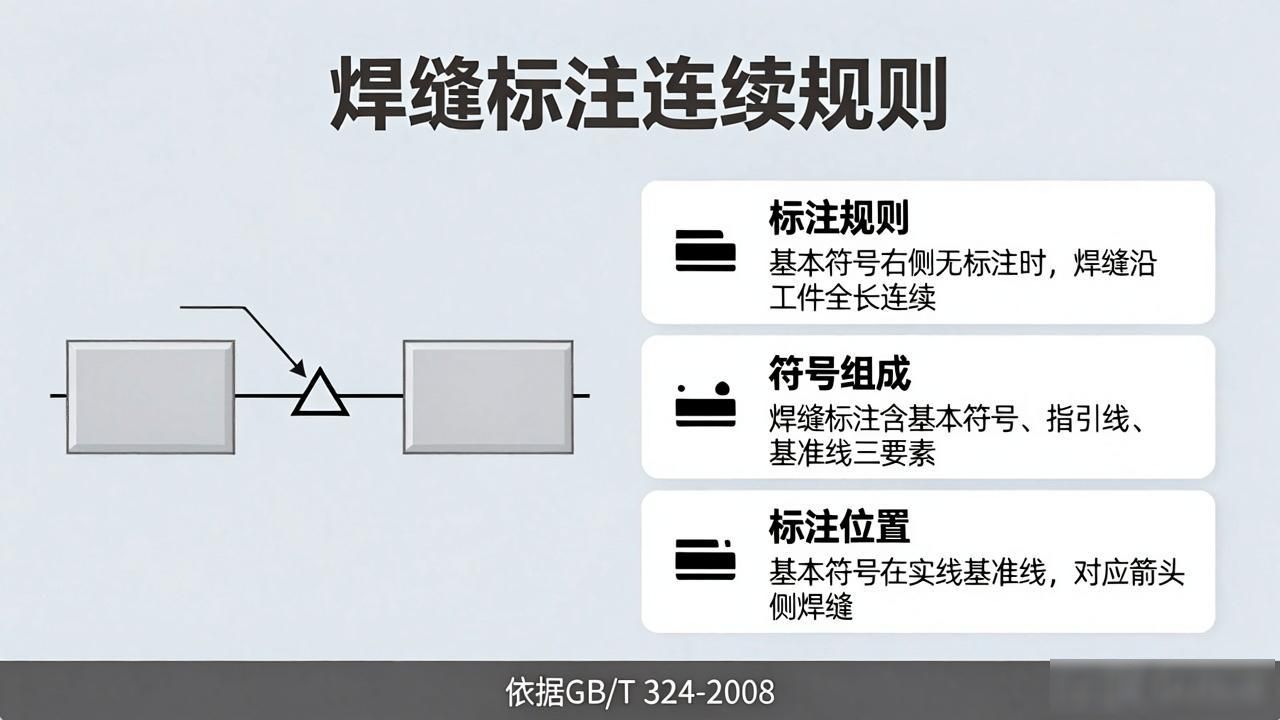

当处于基本符号右侧, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这就意味着焊缝是在工件的整个长度方向上呈现出连续状态的。

在基本符号的左侧, 不存在任何尺寸标注, 并且也没有其他说明, 这种情况下，意味着对接焊缝应当完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

比如说, 有这样一幅图, 它所呈现的是对接接头周边的焊缝情况。其中, 采用焊条电弧焊（111）这种焊接方式时, 会在非箭头的那一侧进行打底操作, 并且要求表面达到齐平的状态；而运用埋弧焊（12）焊出来的V形焊缝, 则是处于箭头的那一侧, 其表面同样被要求做到齐平。

说明一下, 当焊缝运用多种焊接方式, 又或者对于焊接方式存在特殊要求之际进行标注, 正常情况下一般是不进行标注的哈。

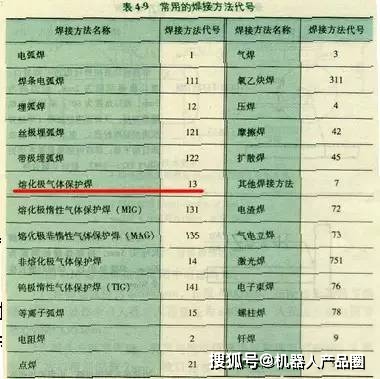

与焊接方法相关的常见代号, 具体可依靠GB 5185 – 1985金属焊接及钎焊方法于图样上的表示符号来进行参照, , 依据该标准能获取相关内容 , 该标准对其用途有明确规定。

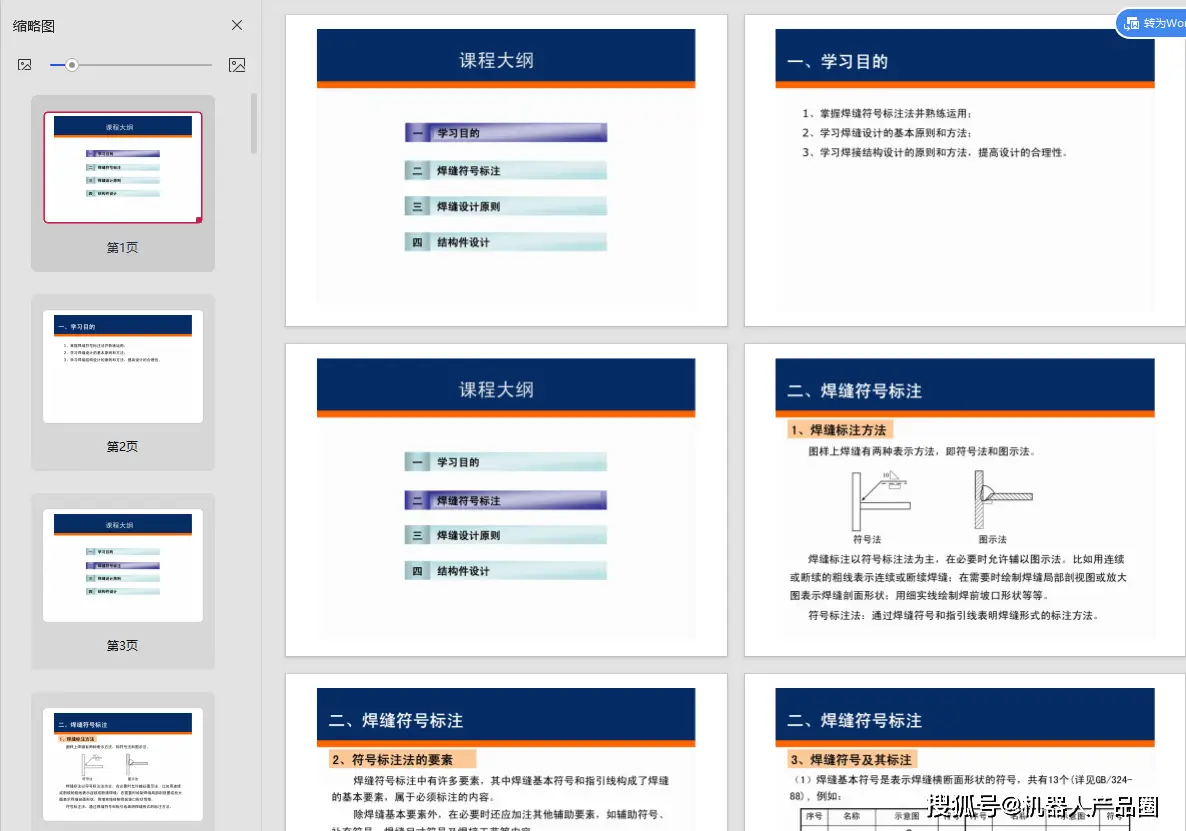

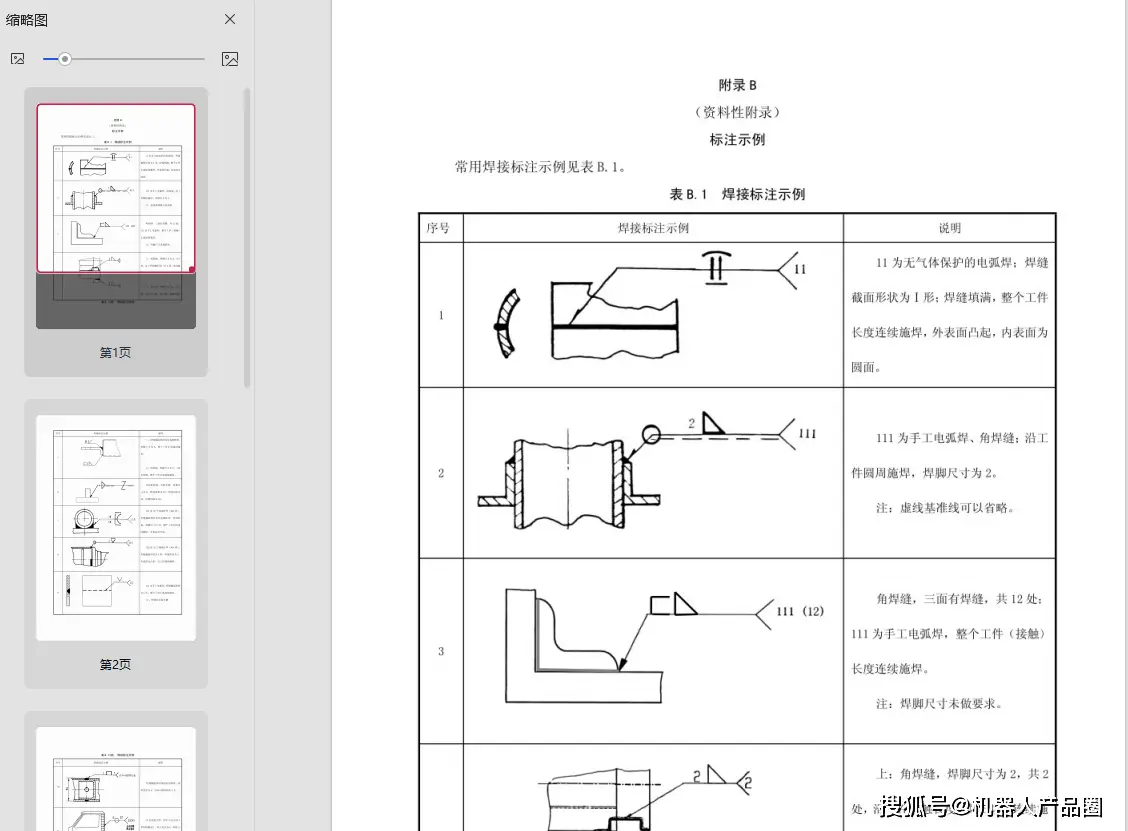

详细资料可以参考附件中的文件

附件汇总：
