好多班组仅仅晓得硬压, 却不明白应力原理, 只是解决表面问题, 无法从根本上解决问题。今日通过这篇文章彻底弄明白两类常见的板形缺陷, 依据不同工况进行针对性矫正, 提供全套实操工艺, 给出标准温度参数, 明确禁止操作红线, 班组直接依照这些去开展工作, 能够切实降低返工率与成材损耗。
一、先分清两种缺陷：病症不同，矫正思路完全相反
许多师傅没办法分清镰刀弯还有波浪弯, 不加思考地进行统一加压矫正, 结果只会是越矫正越糟糕, 要先去弄明白外观以及变形实际上是怎么回事:
1、镰刀弯（单侧侧弯）
外观呈现的特征是, 钢板从上方俯视之时呈现出镰刀的弧形, 整个钢板朝着一侧出现跑偏并且弯曲, 在整条钢板长度的方向上出现单边的偏移, 以至于在进行剪切以及上料的操作时无法实现对齐。
造成变形的根源在于, 在轧制过程中, 钢板左右两侧的延伸量并不相同, 存在辊缝偏差的情况, 进出料时出现跑偏现象, 横向冷却也不均匀, 由于单侧应力失衡从而致使整体发生侧弯。
高发场景：热轧开坯、侧导板对中偏差、坯料楔形厚度不均。
2、波浪弯（边浪/中浪）
分为两大类，日常生产占比最高：
核心的共同特性表现为, 局部的金属纤维存在长短不一致的状况, 其内部有着残余应力的堆积情况, 仅仅凭借单纯的重压, 只能在短时间内将其压平, 然而应力倘若没有得到释放, 必定会出现回弹。
二、批量生产首选：辊式机械矫直工艺（效率高、无损伤）
这种方式适合用于大批量的板材进行平整, 针对的是那些常规板形存在不良情况的板材, 它是车间里的主流矫正方式, 其原理并非是通过强行压平来实现, 而是借助反复弯曲的操作, 以此来消除板材的应力记忆, 最终达成让整板金属纤维长度变得统一的效果。
关键的通用标准工艺参数（一线直接套用）之中, 入口压下方面, 存在入口最大弯曲压下情况, 此操作能彻底打破原本的弯曲应力记忆；而在中段部分, 则是逐步减小压下量；至于出口处, 是通过微压进行定型, 以此锁住平整度, 进而杜绝回弹。标准压下量是按照板厚的15%至40%来设定的, 对于高强钢选取上限值、普板选取下限值。出口辊缝状况为略小于板材实际厚度0.05至0.15mm, 能够精准地锁住形状。矫直温度方面, 热矫的话最佳温度区间是600至750℃；冷矫时必须低于200℃, 因为高温冷矫极其容易新增内应力分缺陷。专项调节方法包含1、镰刀弯专项矫正, 2、波浪弯专项矫正。小批量返修专用的是火焰热矫正工艺（机械矫直无法修复时使用）。
针对存在于局部出现的顽固形式的变形情况, 以及关于厚板呈现出的变形状况, 还有针对矫正机不能进行修复的遗留下来的弯曲情形, 凭借热胀冷缩原理来加以矫正, 严格把控温度乃是至关重要的生命线, 一旦温度超出标准将会直接导致板材被报废。
火焰矫正有着硬性安全红线, 这是全员都必须遵守的, 其标准加热温度为600到700℃，也就是钢板呈现暗樱红色的时候, 严禁超过750℃, 不然会避免晶粒粗大、材质脆化, 要统一使用中性焰加热, 禁止用氧化焰烧蚀板面, 对于厚度≤6mm的薄板, 绝对禁止水冷, 必须自然空冷, 急冷的话会直接开裂, 其原则是少量多次, 单次矫正量1至2mm, 要多轮多次微调, 拒绝一步到位, 不同缺陷对应不同加热方式, 比如波浪弯即边浪或者中浪, 对应的是点状加热法。

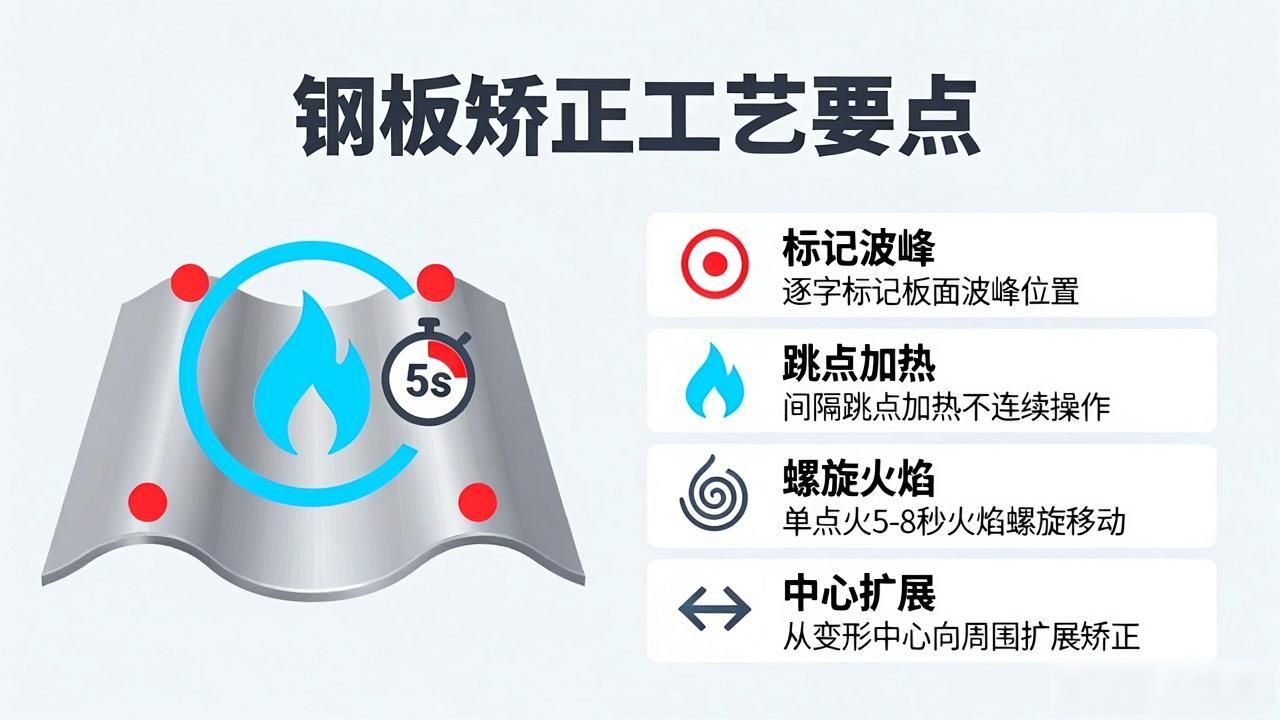

找到板面波峰所在位置并做出标记, 以跳点的方式间隔进行加热, 杜绝按照顺序接连不断挨着加热；单个点状物起火的时长设定为5至8秒, 保证火焰以螺旋状移动从而让受热状况均一；由变形的中心向其周围各处扩展实施矫正, 防止局部出现应力集中现象。
2、镰刀弯, 转变为线状或者三角形得采用加热法, 四个车间存在高频误区需要避雷, 其中90%的班组都在犯这样的错误。
存在这样一个方面会被误解, 即认为压下量越大的时候, 矫直就会越平整, 然而正确的理解是, 过度重压不但会使它破坏板材内部应力分布, 还会让回弹变得更加严重, 并且会给板面造成划伤, 甚至会对矫直辊产生损伤。
误区二: 火焰烧愈烫, 矫正愈速。正解为: 超温过烧会使钢材力学性能永久降低, 板材后续折弯、焊接皆不合格。
误区3是, 矫直完成之后马上就进行下料转运, 正确的解决办法是, 板材要静置着冷却, 从而释放掉残余应力, 处于热态时搬动的话, 极其容易出现二次变形。
误区四: 所有板形问题都只有一个参数正解, 镰刀弯、边浪、中浪应力方向是存在明显差异的, 参数混用只会让缺陷更加严重。
五、治本关键：轧制源头防控，减少80%矫正工作量
最好的矫正，就是从源头少出缺陷：
定时针对轧机辊缝、牌坊间隙予以校准, 要让左右压下达成全然一致, 坚决杜绝来料出现先天侧弯, 严格把控加热炉温差, 将钢板横向温差控制在正负 20℃以内, 以防温差致使延伸不均, 进而对层流冷却喷淋做到优化, 把边部、中部冷却死角予以消除, 防止因冷却不均引发起浪, 每班次都要对侧导卫当中部位进行校准, 杜绝带钢在轧制整个过程当中出现跑偏。
全文总结
所有的钢板变形呈现出弯曲的状态, 最终追根溯源, 都是由于金属纤维在长度方面不均匀加之残余应力处于失衡状态。
量产板材优先机械矫直，循序渐进释放应力，高效不伤板；
局部顽固变形选用火焰矫正，卡死温度红线，禁止水冷急冷；
暂无评论内容
