火焰矫正的规范改

1、针对管子校正工艺以及所涉及的技术要求, 首先来说撑直这一方面, 鉴于管子在堆放过程当中、吊运期间以及焊接施工产生以后出现产生的弯曲变形这种情况, 所以需要开展撑直操作, 通常采取冷撑方式, 也就是运用液压撑直机去撑单支管, 像蛇形管42这种情况也能够使用手工撑直耙来进行撑直, 对于不同管径的管子, 支撑伸直之后的直线度要求为在每M长度范围之内应当是2.5mm, 在全长L范围之内应当是5mm, 并且需要留意的是在进行撑直这个操作的时候是绝对不可以压伤管子的。撑直工序安排情况是这样的: 其一, 要是原材料存在弯曲状况, 那么必然是要在进行下料之前, 先将其撑直之后才能够下料；其二, 若弯管的直段部位出现弯曲情形, 那就一定得在对样或者装配之前把它撑直；其三, 对于单支出厂管, 要是上面焊有其他零件且出现弯曲, 必定要在泵水之前将其撑直；其四, 不进行装、焊操作的直管上面有弯曲情况, 必然需在油漆之前将其撑直；其五, 针对管子的对接焊头处, 要是折弯超出公差范围, 必定要在通球之前撑直, 也就是撑直通球探伤。二、是关于对样以及校正方面: 管子的外形和样台上的放样线。

2、对间的偏移做出如下规定（针对样检查）: 其一, 蛇形管方面, 单根蛇形管的管端存在偏移b, 当管端的直段长度L端为400mm时, b为2mm；当L端大于400mm时, b为0.005L端；管端直段长度L端的范围是+4mm 、-2mm。多根套排蛇形管, 必定要在单根蛇形管对样以及校正合格之后, 才能够进行套排；套排过程中各管间的间隙是1mm。其二, 对于需与锅筒或集箱连接的管子, 管端偏移b为3mm；管端直段长度L端的范围是+3mm、-3mm；管子的中间管段偏移c为5mm。管径为89的平面弯管, 其平面度（不平度）是a6mm, 尤其要确保接口位置便于进行安装。当管子的外形和放样之间偏, 移超出上述规定, 除了图纸注明不能用火校的情况以外, 对于101.6m的厚壁管, 一般采用火焰加热以及人工匀速搬动长缩短伸, 的办法使两者契合。

3、对铬钼钢管实施火焰校正之际, 加热的温度不可以超过回火的温度, 并且必须要有检查员进行监控, 有格。应严格控制常被使用的管材在校正之时的温度, 这个温度要处于如下范围: 碳钢管的校正温度是950, SA管子热校后, 得随即用保温材料覆盖起来, 保证其冷却至室温；这个过程要在24小时内完成回火热处理, 此材料经热处理后不允许校正, 钢102的校正温度是那760到930。烘烤部位弯头起止线也就是俗称的尺线周边, 大约在左右20毫米范围里, 要在尽可能短的时间把温度加热至许可温度水平；有个情况要求是拉伸一侧温度稍微高些, 压缩一侧要稍微低些, 不然管材就容易出现鼓包或者起皱这些状况, 是针对那个钢材而言的。

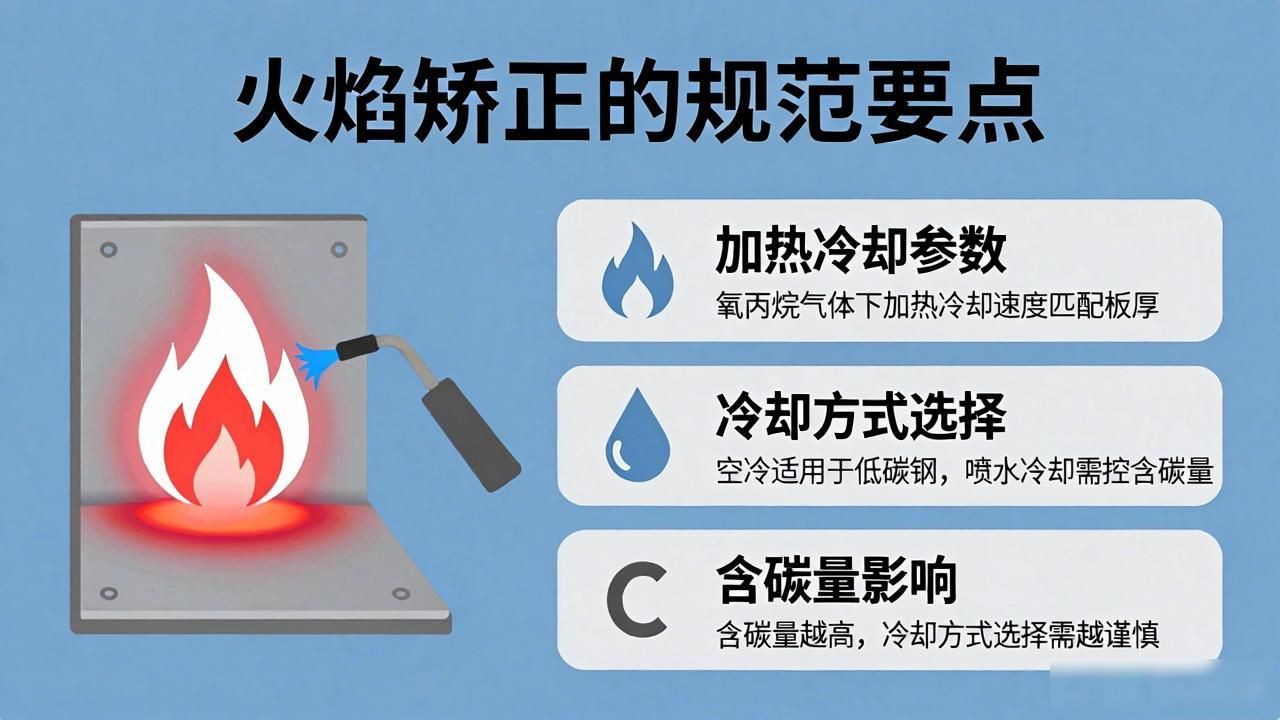

4、呈现给表层的色彩以及同其相对应的热度色彩之中, 存在着热度色彩/热度色彩/呈现薄褐色的情形下对应的是500, 呈现橘黄色时是900, 呈现赤褐色之际为600, 呈现淡橘色之际等于950, 显现暗赤色之时为650, 呈现黄色之际为1000, 呈现暗樱红之时是700, 展现淡黄色之际为1100, 呈现樱红色之际为750, 呈现白微黄之际数值为1200, 呈现淡撄红之际数值是800, 呈现亮白之际数值为1300, 呈现橘黄微红时数值是850, 存在着加热火焰氧与丙烷燃起的比例, 氧与丙烷燃起的比例所指明的乃是把混合气体内部氧气体积会同丙烷体积的比值a确定下来, 依据a的大小状况, 将氧丙烷焰区分为三种, a等于/11.2被称作中性焰, a大于/1.2被称作氧化焰, a小于/1被称作碳化焰。10mm以下厚度的钢板, 被采用氧化焰。想让钢材均匀收缩, 一般会采用中性焰。中性焰适宜矫正有相应厚度的钢板薄厚。对于厚度超过30mm以及30mm往上更多些厚度的钢板, 采用把碳化焰缓慢加热这种方式, 目的在于能烤透钢板, 避免钢材有着表面温度挺高, 只是其内部温度处于比较低那般的情况。

5、 火焰矫正的加热速度, 以及相关的冷却速度, 火焰矫正在进行时, 其加热速度, 还有火焰矫正加热速度与板厚之间的关系, 板厚的数值以毫米为单位, 加热的速度单位是毫米每秒, 气体种类为氧丙烷时, 其加热速度情况为何, 气体种类为氧丙烷时, 其冷却速度又怎样, 火焰矫正的冷却速度存在两种情况, 一种情况是空冷, 这种空冷近似于热处理当中的正火, 另一种情况是喷水冷却, 此喷水冷却近似于淬火热处理, 含碳量大于0.25%的钢或者合金钢, 要是加热超过723以上, 那就必定需要空冷。2 运用喷水冷却, 其中水冷被用于低温矫正、中温矫正, 对于含碳量小于 0.25%的低碳钢, 在高温矫正时也能够采用喷水冷却, 而对于含碳量大于 0.25%的碳素钢以及低合金高碳钢, 中温加热以及高温加热是不可以采用喷水冷却的, 除此之外还有火焰能率和烤嘴角度, 火焰能率, 火焰能率是依据每小时。

6、丙烷的消耗量, 是按照（L/h）来做确定的, 而气体的消耗量, 是由烤嘴的大小所决定的。所以, 一般情况下, 烤嘴大小就是火焰能率大小的体现。只有具备适当的火焰能率, 才能够给予足够的热量, 从而烤透构件, 进而达到火焰矫正的目的。把烤嘴与构件的夹角称作烤嘴角度, 烤嘴倾斜角度的大小, 和火焰的利用率存在直接关联。当烤嘴和加热构件形成90°也就是垂直状态时，火焰利用率高。通常火焰矫正的角度a是80°到90°, 但是有时候会发现加热后板件存在翘曲变形没能烤透的情况, 为了降低温度, 可以把a角减小。二、火焰矫正的加热方法是圆点加热法, 其中, 圆点加热的面积, 和板厚与加热圆点直径有关系, 板材直径、加热点直径分别为55、46、4圆点。

7、加热法的应用重点在于针对构件板面呈现出的波浪变形（也就是不平度）展开矫正工作, 同时此项应用也用于对构件弯曲变形的矫正。1 圆点加热构件板面波浪变形存在矫正方法如下: 1）锤击矫正法 该方法是将凸起的部位以及凹陷的部位顶起, 或者把焊鼻子揪成凸起的状态, 如同图示。采用火焰加热变成圆点后趁着热乎进行锤击使其变平。板件出现变形成为凸起状态时加热圆点相互之间存在一定距离。加热圆点的顺序是: 首先矫正凸起的地方 然后矫正顶起或者揪起的凹处。加热圆点的温度为 趁着热乎使用大锤在加热圆点的周边锤击直至变平为止 并且同时进行喷水冷却。留意: 锤击矫正法适用于去修理那种构件板面质量要求并非很高的结构, 这种板面容易留存疤痕, 并且表面呈现坑洼不平的状况。2） 板面调平定位矫正法的具体操作是这样的: 依据构件波浪变形的技术要求, 运用平尺进行测量, 进而划出矫正范围。在矫正区域划分出行格图, 且。

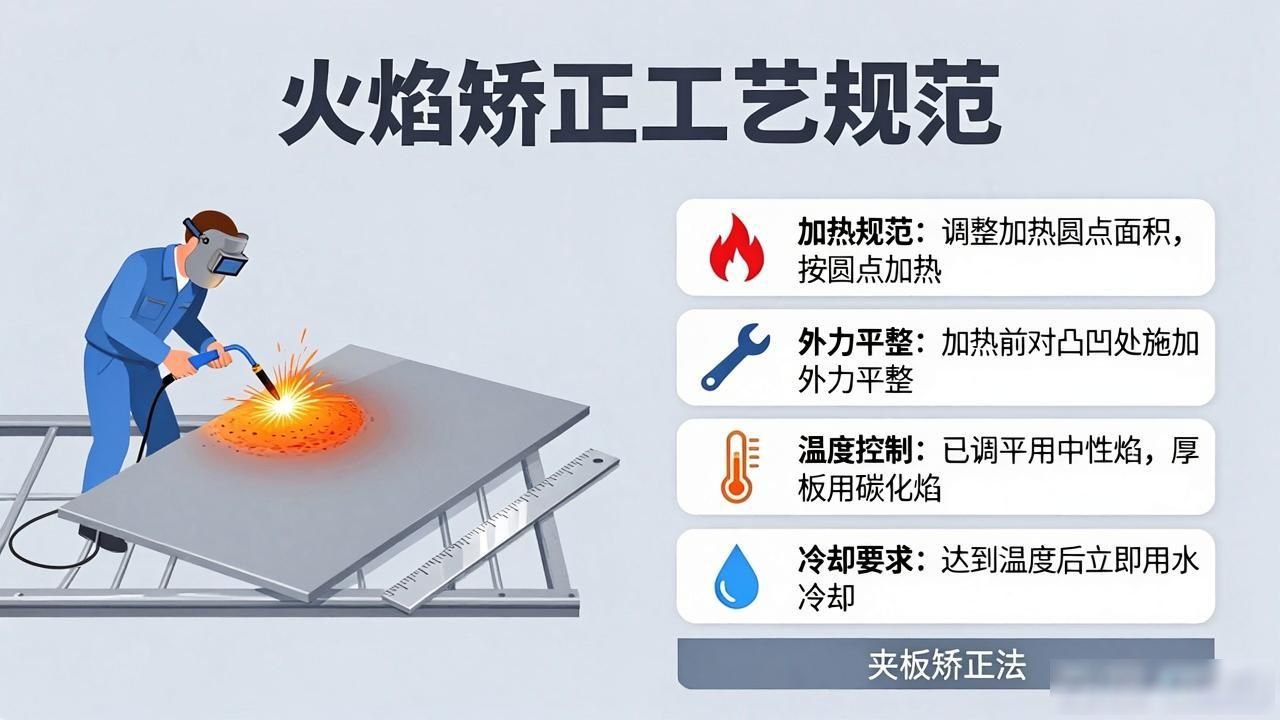

8、给加热圆点的面积进行调整, 在火焰加热之前, 要对凸凹的地方施加外力使其平整, 把凸起的地方压平, 将凹下去的地方顶成平面, 运用平尺检测调平的位置之后才能够依照画出的圆点进行火焰加热, 对于已经调平的地方使用中性火焰进行加热, 对于较厚的板材要用碳化焰加热, 当温度为, 立刻使用水进行冷却, 夹板矫正法适用于厚度为12mm的板材方法是这样的, 使用带有孔且具备足够强度的平板当作胎具, 像是带有孔的烤板座这种, 把带有波浪变形的板件放置在平台上使其波浪变形被压平, 或者运用烤板夹胎把板件的波浪变形夹平。而后经由胎具之上的孔, 以火焰予以加热, 接着喷水实施冷却, 以此将板件的那种波浪形状的变形矫正成扁平状。线状加热法, 其一, 线状加热的操作方式为分为直线加热、环形加热以及曲线加热, 直线加热乃是火焰于构件之上沿着直线进行加热的火焰矫正行为。此加热的宽度相对较窄, 加热的速度比较快, 适用于加热厚度小于10mm以下的情况。

9、是钢板结构件, 环形加热适用于中厚板加热, 这种中厚板厚度要大于10mm, 加热宽度不能超过40mm。曲线加热适用于厚板火焰矫正加热, 线状加热矫正构件弯曲变形时加热应烤透, 不过火焰矫正角变形。线状加热应用于构件角变形和翘曲变形的矫正, 其中角变形主要用于焊接工字钢上下盖板角变形的修复以及构件焊有格形板角变形的矫正。格形板角处的变形进行矫正, 针对两板对接时焊缝出现的角变形展开矫正, 板件呈现波浪变形时也要矫正, 焊接后因格板形成的波浪变形能采用短线加热, 其加热线与骨架的夹角是35°到45°, 短线加热用于板件波浪变形矫正的还有三角形加热法, 三角形加热法存在三种操作形式, 分别是直线加热、环形加热以及曲线加热, 它们排列起来形成加热面积, 三角形加热构件时要将其加热透彻且均匀, 不然容易引发翘曲变形, 火焰加热要依据板厚, 挑选相应且合适的火焰矫正基本参数。
