火焰矫正的规范改

1、管子校正工艺以及技术要求如下, 其一为撑直, 鉴于管子在堆放过程当中、吊运期间、焊接之时所产生的弯曲变形情况, 所以需要开展撑直操作, 通常采用冷撑方式, 也就是运用液压撑直机来撑单支管, 对于蛇形管42而言也能够使用手工撑直耙进行撑直, 针对管径的管子撑直之后的直线度要求是每M长度之内应当为2.5mm, 在全长L范围之内应当为5mm, 并且要留意在撑直的时候绝对不能压伤管子。撑直工序的安排情况是这样的: 首先, 要是原材料存在弯曲的情况, 那就必然得在进行下料操作之前, 先把它撑直了之后才可以下料；其次, 要是弯管其直段的部位存在弯曲, 那就一定得在与样（或者装配）之前将其撑直；再者, 要是单支出厂管上面焊接着别的零件然而却发生了弯曲, 那就肯定得在泵水之前把它撑直；然后, 要是不进行装、焊的直管上面有弯曲, 那就都要在油漆之前将其撑直。最后，要是管子的对接焊头处折弯超出了公差范围, 那就必定得在通球之前撑直（撑直通球探伤）。二、关于对样以及校正: 管子的外形跟样台上所画的放样线。

2、间的偏移作出如下规定（针对样检查）: 其一, 蛇形管方面, 单根蛇形管的管端存在偏移b, 当管端的直段长度L端为400mm时, b为2mm；当L端达到400mm时, b是0.005L端；管端直段长度为L端加上4mm、减去2mm。多根套排蛇形管, 必须在单根蛇形管对样以及校正合格以后, 才能够进行套排；套排过程中各管间的间隙是1mm。还有, 其二, 需要与锅筒或者集箱连接的管子, 管端偏移b为3mm；管端直段长度是L端加上3mm、减去3mm；管子的中间管段偏移c为5mm。平面弯管, 其管径 89 的平面度（即不平度）为 a6mm, 尤其要确保接口位置利于安装。当管子外形与放样的偏移超出上述规定时, 除图纸注明不能用火校的情况外, 对于 101.6m 的厚壁管, 一般采用火焰加热以及人工匀速搬动使其长缩短伸、伸展缩短的方法来使其符合要求。

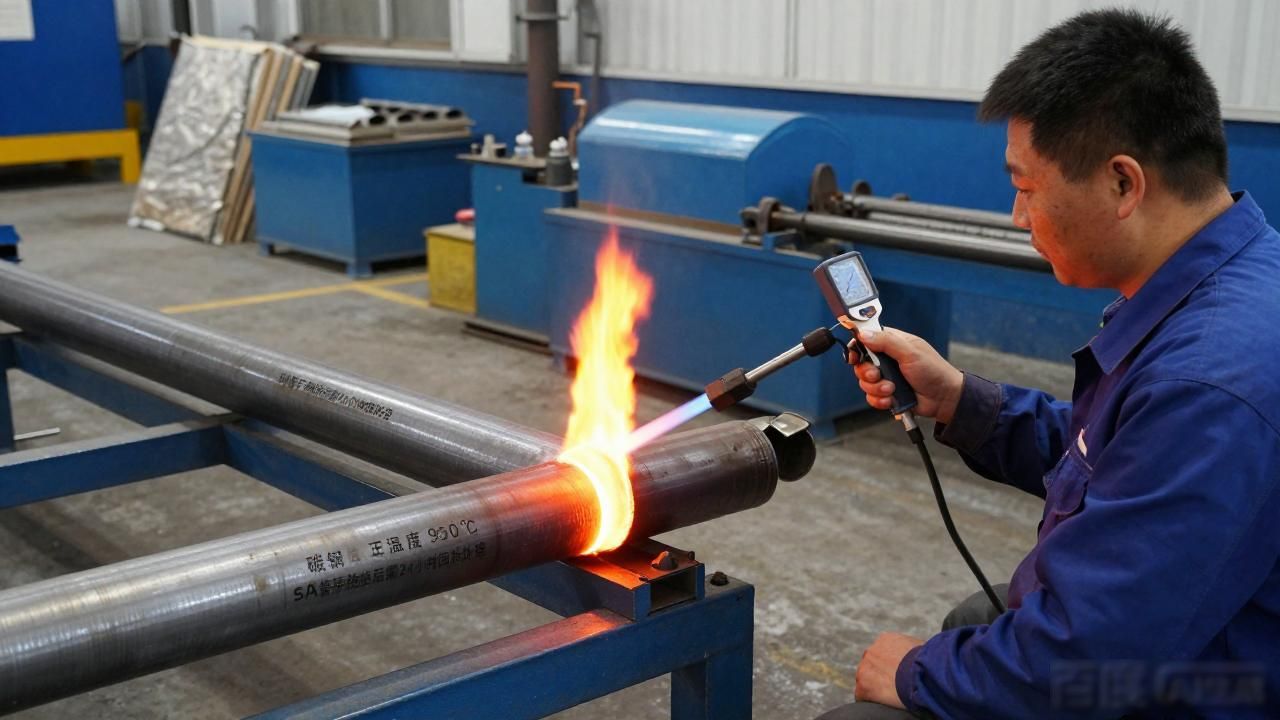

3、首先关注格, 针对于铬钼钢管来开展火焰校正这个操作的时候, 加热的温度是不可以超过回火温度的, 并且还必须要有检查员进行监控, 是这种情况。对于常用管材而言, 其校正温度需要严格把控在这样的范围当中: 碳钢管的校正温度是950, 对于SA -管子, 热校之后要马上用保温材料覆盖来保护其冷却直到室温, 并且要在24小时之内完成回火热处理, 同时这种材料在热处理之后禁止进行校正；(钢102)的校正温度范围是760到930。烘烤部位弯头的起、止线, 也就是俗称的尺线, 在其左或者右大概20mm的范围里, 要在尽可能短的时间内加热到许可温度；对于受拉伸一侧的温度要稍微高些；受压缩一侧的温度要稍微低些；不然的话容易出现鼓包或者起邹的情况。钢材。

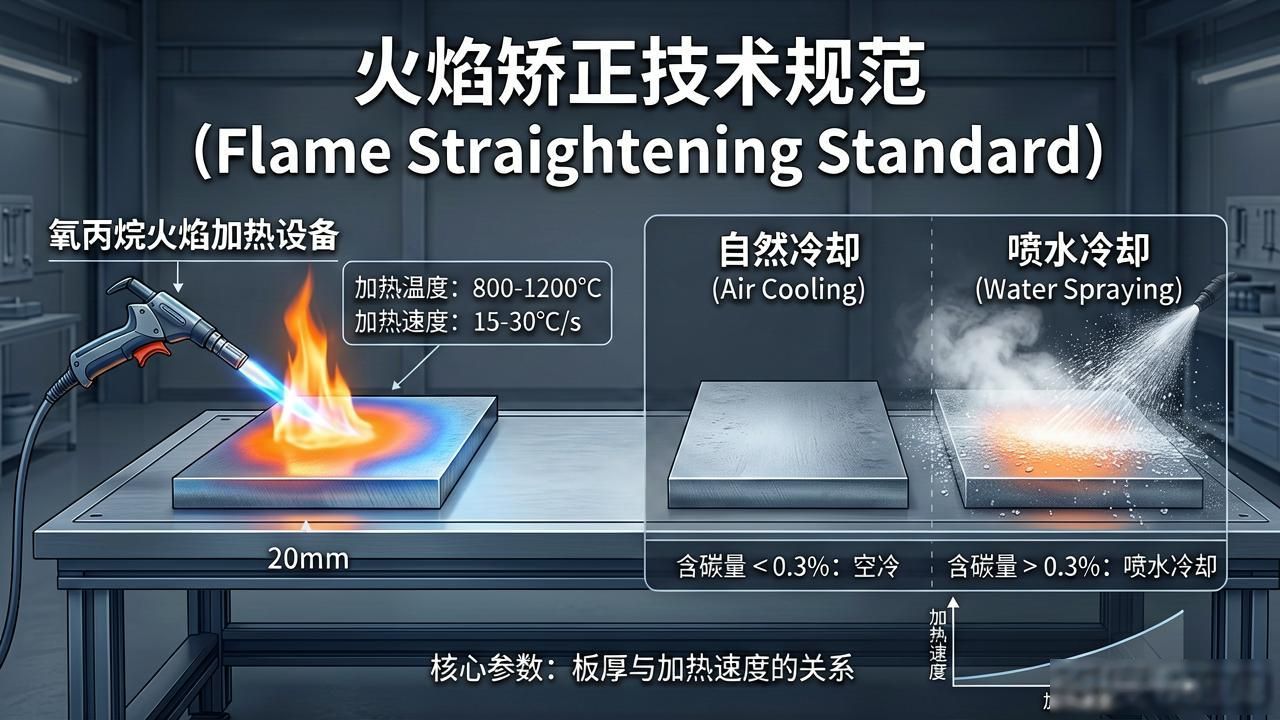

4、表面呈现的颜色, 还有与之相对应的温度, 颜色温度是这样的, 薄褐色对应的是500, 橘黄色对应的是900, 赤褐色对应的是600, 淡橘色对应的是950, 暗赤色对应的是650, 黄色对应的是1000, 暗樱红对应的是700, 淡黄色对应的是1100, 樱红色对应的是750, 白微黄对应的是1200, 淡撄红对应的是800, 亮白对应的是1300, 橘黄微红对应的是850, 加热火焰中氧与丙烷的燃烧比, 氧与丙烷燃烧比所指的是混合气体之内氧气体积和丙烷体积的比值a, 依据a的大小情形, 把氧丙烷焰划分成三种, a等于11.2称作中性焰, a大于1.2称作氧化焰, a小于1称作碳化焰。对于厚度处于10mm以下的钢板, 采用的是氧化焰。要是想让钢材均匀收缩, 一般会采用中性焰。有着适合矫正厚度功能的是中性焰。对于厚度大于30mm的钢板, 采用碳化焰缓慢加热, 目的是烤透钢板, 防止出现钢材表面温度较高, 而内部温度比较低的情况。

5、 火焰矫正的加热速率以及冷却速度有着特定情况, 火焰矫正的加热速率, 它与板厚存在关联, 板厚的毫米数对应着相应的加热速度, 例如氧丙烷环境下的加热速度数据, 冷却速度方面火焰矫正有两种方式, 一种是自然冷却也就是近似于热处理正火的空冷方式, 另一种是喷水冷却即近似于淬火热处理的方式, 对于含碳量大于0.25%的钢或者合金钢, 要是加热超过723以上, 那就必须采用空冷方式。2 进行喷水冷却，水冷被用于低温矫正以及中温矫正, 对于含碳量小于 0.25%的低碳钢, 高温矫正同样能够采用喷水冷却。对于含碳量大于 0.25%的碳素钢以及低合金高碳钢, 中温加热和高温加热是不可以采用喷水冷却的。火焰能率以及烤嘴角度中的火焰能率是依据每小时。

6、丙烷的消耗量是按照（L/h）来予以确定的, 而气体的消耗量由烤嘴的大小所决定。所以一般而言烤嘴大小体现火焰能率大小。唯有适当的火焰能率, 方能够给予充足的热量烤透构件, 进而达成火焰矫正的目的。烤嘴角度, 也就是烤嘴与构件的夹角被称作烤嘴角度, 烤嘴的倾斜角度大小跟火焰的利用率存在直接关联。烤嘴与加热构件呈90°也就是垂直状态时, 火焰利用率高。通常火焰矫正的角度a是80°至90°, 然而有时会发觉加热不透板件出现翘曲变形, 为降低温度可把a角减小。二、火焰矫正所采用的加热方法之中, 有一种是圆点加热法, 圆点加热的面积, 与板厚以及加热圆点直径存在关系, 关于板材直径与加热点直径, 其数值分别为55、46、4圆点。

7、加热法的运用主要是针对构件板面那种呈现波浪变形, 也就是不平度情况的矫正, 还有针对构件弯曲变形的矫正。1 圆点加热构件板面波浪变形有着矫正办法 1） 锤击矫正法 也就是把凸起的地方以及凹陷的地方顶起来, 或者焊鼻子揪成凸起的状态, 就如同图中所展示的那样。火焰加热圆点之后趁着热的时候锤击使其变平。板件变形所处的那种凸起状态下加热圆点相互之间所具有的距离是。加热圆点的顺序是: 先去矫正凸起的地方, 之后再矫正顶起来或者揪起来的凹处。加热圆点的温度是, 趁着热的时候使用大锤在加热圆点的周边锤击直到变平为止, 并且同时进行喷水冷却。注意, 锤击矫正法适用于修理那种构件板面质量要求并非很高的结构, 这种结构的板面容易留下疤痕, 且表面状况呈现坑洼不平的样子。2）板面调平定位矫正法的具体操作是这样的, 依据构件波浪变形的技术要求, 运用平尺进行测量, 进而划出矫正范围, 在矫正区域划分出行格图和。

8、使加热的圆点面积发生改变。在火焰进行加热之前, 要给凸凹的地方施加外力从而实现调平。把凸起的部分压平, 凹下去的地方顶成平面, 运用平尺检测对调平的地方之后才能够依据划出的圆点进行火焰加热。对于调平的地方采用中性火焰, 厚板则采用碳化焰加热, 温度是, 立刻浇水实施冷却。3) 夹板矫正法适用于厚度为12mm的板, 其方法为: 用带有孔且具备足够强度的平板当作胎具, 比如带孔的烤板座。把带有波浪变形的板件放置在平台上压平波浪变形, 或者使用烤板夹胎将板件的波浪变形夹平。先是通过胎具上的孔, 利用火焰进行加热，接着喷水冷却, 以此将板件的波浪变形矫正过来。线状加热法, 其一, 线状加热的操作方法, 线状加热被分为直线加热、环形加热以及曲线加热。直线加热乃是火焰在构件上沿着直线进行加热的火焰矫正方式。其加热宽度比较窄, 加热速度比较快, 适用于加热厚度小于10mm的情况。

9、有钢板结构件, 环形加热适用于加热厚度超出十毫米的当中那块厚板, 它在加热时宽度是不能超过四十毫米。曲线加热适用于厚板火焰矫正时的加热情况, 线状加热矫正构件弯曲变形时加热得烤透才行。不过火焰矫正角变形还有讲究, 线状加热用于构件角变形和翘曲变形的矫正, 其中角变形主要用于焊接工字钢上下盖板角变形的修复以及构件焊有格形板角变形的矫正。格形板角部出现变形之后要开展矫正工作, 针对两板对接时焊缝处产生以及出现的角变形展开矫正, 板件呈现波浪状变形时也要进行同样流程；对于焊接后因格板而形成的波浪变形情况, 能够运用短线加热方式以此矫正问题, 其加热线与骨架所形成夹角处于35°至45°范围之内, 短线加热针对板件波浪变形实施矫正的步骤里, 有三角形加热法, 此三角形加热法具体的操作方法存在三种不同形式, 分别为直线加热方式、环形加热方式以及曲线加热方式, 这些加热方式排列组合将会形成特定加热面积；利用三角形加热法对构件进行操作时, 要确保加热达到透彻且均匀的状态, 不然极易引发翘曲变形情况；在进行火焰加热操作时, 需要依据板厚情况, 挑选与之相匹配且合适的火焰矫正基本参数。
