火焰矫正的规范

火焰矫正的规范

一、火焰矫正的基本参数

以下这些是火焰矫正的基本参数, 它们分别是, 加热的温度, 氧气跟丙烷火焰的燃烧比例, 加热的速度, 冷却的速度, 还有火焰能率等。

㈠ 火焰加热温度

不同的材质、板厚连同加热方法之类的不同情形之下的火焰矫正, 要去挑选不一样样的加热温度, 其划分能够分成低温加热、中温加热以及高温加热这几种情况。

⒈低温加热

加热的温度处于500℃至600℃这个范围, 适用板子在厚度方面小于6mm厚度而得钢板适宜, 对于含碳量大于0.25%的碳素钢与低合金高强度钢, 火焰矫正时是恰如其分的。

低温加热允许浇水（清水）冷却。

⒉中温加热

加热温度处于600℃至700℃之间, 适合加热板厚在6mm至12mm 的钢板, 对于含碳量超过0.35%的碳素钢以及低合金高强度钢, 加热温度需精准控制, 要借助测温笔或者测温仪器进行测量, 且不得高于723℃。

⒊高温加热

加热的温度处于723℃至850℃这个范围, 它适用于大厚板的加热, 对于板厚处于14mm至16mm的情况, 加热温度是750℃至800℃, 而对于厚度大于20mm的厚板, 加热温度为850℃。含碳量大于0.35%的钢以及合金高强度钢, 不能运用高温加热来进行矫正。

火焰矫正时, 针对对于加热温度要予以控制。其中, 对于低碳钢而言, 鉴于其加热温度范围相对较宽。所以能够近似地透过观察钢材加热时呈现的颜色来估量加热温度。

钢材表面颜色及其相应的温度

颜色 温度/℃ 颜色 温度/℃

薄褐色 500 橘黄色 900

赤褐色 600 淡橘色 950

暗赤色 650 黄色 1000

暗樱红 700 淡黄色 1100

樱红色 750 白微黄 1200

淡撄红 800 亮白 1300

橘黄微红 850

㈡ 加热火焰氧与丙烷燃烧比

混合气体内氧气体积与丙烷体积的比值a, 被称作是氧与丙烷燃烧比, 按照a的大小, 氧丙烷焰可分作三种: 当a=1～1.2的时候, 被叫做中性焰, 当a＞1.2的时候, 被叫做氧化焰, 当a＜1的时候,则被叫做碳化焰。

对于厚度处于10mm以下的钢板, 采用的是氧化焰。使得钢材能够均匀收缩, 一般是采用中性焰的。中性焰适用于矫正10至30mm厚度的钢板。对于厚度大于30mm的钢板, 采用碳化焰缓慢加热, 目的是烤透钢板, 防止钢材出现表面温度较高, 而内部温度较低的状况, 这样可以避免这种现象。

㈢ 火焰矫正的加热速度和冷却速度

⒈火焰矫正加热速度

火焰矫正加热速度与板厚关系

板厚/mm

加热速

度 (mm/s)

气体

类别有, 二至四, 六至八, 十至十二, 十四至十六, 十八至二十二, 超过二十五。

氧丙烷, 其数值范围分别为, 十三到二十, 十一到十三, 六到十一, 七到九, 五到七, 小于四。

⒉冷却速度

火焰矫正存在着两种冷却速度, 其一为空冷, 这种冷却速度近似于热处理当中的正火, 其二是喷水冷却, 该冷却速度近似于淬火热处理。

⑴ 空冷

要是钢或者合金钢, 其含碳量大于百分之零点二五, 一旦加热超过七百二十三摄氏度, 那就必须空冷。

⑵ 喷水冷却

水冷能够用于低温矫正, 水冷还能用于中温矫正, 对于含碳量小于0.25%的低碳钢而言, 高温矫正的时候可以采用喷水冷却的方式, 对含碳量大于0.25%的碳素钢与低合金高碳钢来说, 中温加热以及高温加热不可以采用喷水冷却。

㈣火焰能率和烤嘴角度

⒈火焰能率

火焰能率是依据每小时丙烷的消耗量, 也就是（L/h）来进行确定的, 然而气体消耗量是由烤嘴的大小所决定的。所以通常来讲, 烤嘴大小体现着火焰能率大小。唯有具备适当的火焰能率, 才能够给予充足的热量将构件烤透, 从而达成火焰矫正的目的。

⒉烤嘴角度

那被称为烤嘴角度的, 是烤嘴跟构件之间所形成的夹角, 烤嘴倾斜角度的大小, 和火焰的利用率存有直接的关系。烤嘴跟加热构件呈90°也就是垂直状态时, 火焰利用率高。一般情况下火焰矫正的角度a处于80°至90°的范围, 然而有时会发觉加热不透的板件发生翘曲变形的情况, 为了降低温度, 可以把a角减小。

二、火焰矫正的加热方法

㈠圆点加热法

⒈圆点加热的面积

板厚与加热圆点直径关系

供热点的直径, 分别为五, 十, 十五, 二十, 二十五, 三十, 三十五, 四十, 四十八, 五十, 五十五, 六十, 六十二, 六十四。

⒉圆点加热法的应用

主要是用来针对构件板面波浪形状表现致使的像不平度这种状况进行矫正, 并且是对构件弯曲所产生的变形予以矫正。

⑴ 圆点加热构件板面波浪变形的矫正方法

1） 锤击矫正法

把即将出现凸起的地方以及有凹陷的地方顶起来, 或者将鼻子揪着焊起塑造为凸起的样子, 就如同图中所呈现的那样。用火去加热圆点, 趁着热的时候用锤子把它锤平。

板件变形凸起状态

进行加热时所选圆点, 它们互相之间的距离是八十毫米至一百五十毫米。加热圆点时有着这样的顺序, 首先要去矫正凸起的地方, 之后再来矫正出现顶起情况或者揪起的凹处。那个加热圆点的温度范围是六百五十摄氏度至七百五十摄氏度, 要趁着热的时候, 使用大锤在加热圆点周围绕着锤击, 一直到使其变平为止, 并且在这个过程当中要同时进行喷水来做冷却处理。

留意: 锤击矫正法适用于对构件板面质量要求并非很高的那种结构进行修理, 这种板子的表面容易留下瘢痕, 而且其表面呈现出坑洼不平的状况。

2） 板面调平定位矫正法

具体操作如下：

① 根据构件波浪变形的技术要求，使用平尺测量划出矫正范围。

② 在矫正区划出行格图和加热圆点面积。

将凸凹处加外力调平是在火焰加热前, 把凸起处压平, 把凹处顶成平面, 用平尺检测对调平处后, 才可以按照划出的圆点进行火焰加热。

④ 对于调平的地方, 采用的是中性火焰, 厚的板材采用碳化焰进行加热, 温度处于600至800℃的范围, 紧接着就浇水使其冷却。

3) 夹板矫正法

适用厚度≤12mm的板

方法是, 使用那种带有孔的、具备足够强度的平板来当作胎具, 就比如说带孔的烤板座。接着, 把带有波浪变形的板件搁在平台上, 以此压平波浪变形, 又抑或是使用烤板夹胎把板件的波浪变形夹平。之后, 通过胎具上面的孔进行火焰加热, 再喷水冷却, 从而将板件的波浪变形矫平。

㈡线状加热法

1. 线状加热操作方法

线状加热分为直线加热、环形加热和曲线加热

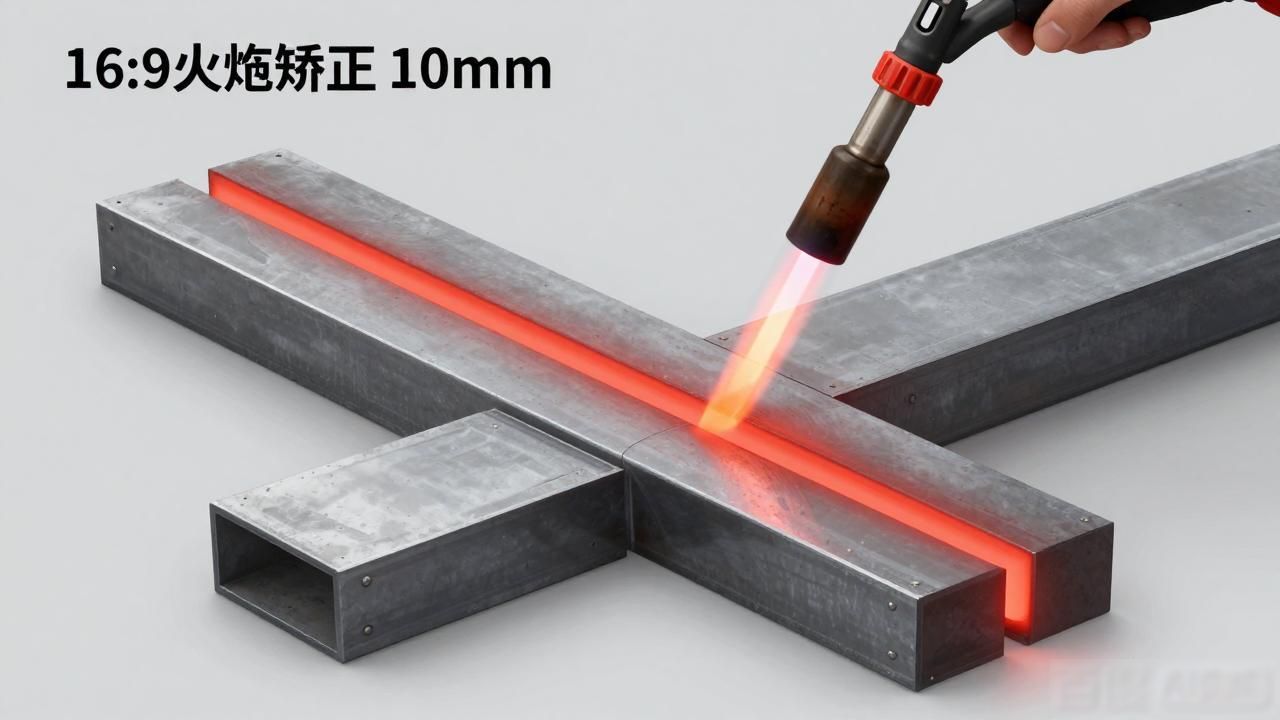

⑴直线加热

火焰矫正时, 火焰会在构件之上循着直线进行加热, 此过程中, 加热的宽度比较窄, 而且加热的速度相对较快, 这种方式较为适用于对厚度小于10mm的钢板结构件加以加热。

⑵环形加热

对于中厚板的加热而言, 它适宜应用于厚度大于 10mm 的情况, 且其加热宽度不能够超过 40mm。

⑶曲线加热

可用于厚板火焰矫正加热, 针对线状加热矫正构件弯曲变形时, 加热需烤到透彻的程度。可是火焰矫正角的形变。

⒉线状加热的应用

⑴构件的角变形和翘曲变形的矫正

1）部件出现角变形, 这种角变形主要是针对焊接工字钢上下盖板时所产生的角变形开展修复工作, 同时也是用于构件焊有格形板情况下角变形的矫正措施。

将格形板的角变形予以矫正, 对两板对接时所形成的焊缝相关角变形进行校正处理。

2）针对板件出现的波浪变形来进行矫正, 对于那种因焊接有格板而形成的波浪变形, 能够采用短线加热这种方式, 其对应的加热线与骨架所形成的夹角处于35°至45°之间。

短线加热对板件波浪变形的矫正

⑵构件弯曲变形的矫正

主要用于构件梁、柱等弯曲变形的矫正

1）利用加热线横向收缩矫正弯曲变形

实施构件中性轴一侧火焰加热之法, 此火焰垂直于中性轴呈横向线状分布, 经加热冷却后所产生的横向压缩塑性收缩变形, 致使构件朝另一侧弯曲；其弯曲变形可在梁、柱外有内筋板腹板焊缝之处以及中性轴以下位置采用横向火焰加热之举得到纠正处理, 且要在与盖板对应的地方也进行横向加热, 如此便可矫正构件的弯曲变形；从另一方面来讲, 针对有构件内筋板横向焊缝引发起的角变形以及波浪变形, 同样能够实施矫正措施。

2）利用线状加热纵向收缩矫正构件弯曲变形

梁出现向下挠曲的情况, 或柱出现向下挠曲的情况, 能够在下盖板上沿着沿着二条纵向角焊缝的方向进行线状加热, 进而使得梁向上拱曲。

㈢三角形加热法

⒈三角形加热法操作方法

三种形式：直线加热、环形加热和曲线加热排列形成加热面积。

三角形形状的加热构件, 需要将其加热达到透彻且均匀的程度、不然的话就容易引发翘曲变形的情况。火焰加热这种方式, 要依据板的厚度, 挑选与之相应的、符合要求的火焰矫正基本参数。

⒉三角形加热应用

⑴用于矫正构件的弯曲变形。
